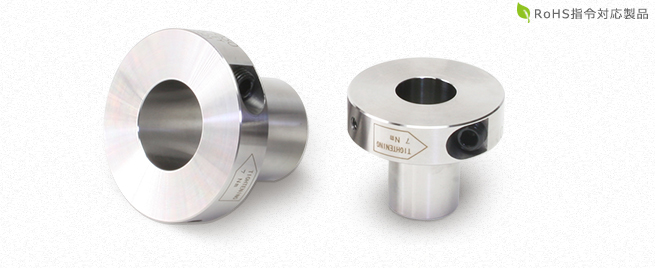

ETP-E Plus モデル
会員限定 カタログ・技術資料ダウンロード
2D・3D CADダウンロード
会員限定 取扱説明書ダウンロード

軸とハブの結合をボルト一本で簡単・迅速に行えます。しかも同心度は0.02mmとすぐれているので、高精度が必要で着脱頻度の高いところに最適です。ラジアル方向から締め付ける構造なので作業スペースを取りません。

ETP-E Plus モデルの仕様

ETP-E Plus (N)タイプ

【仕様】

型式 軸公差 許容トルク
[N･m]		 許容スラスト力
[N]		 許容ラジアル荷重
[N]		 軸側面圧
[N/mm2]		 ハブ側面圧
[N/mm2]		 締め付けトルク
[N･m]		 慣性モーメント
[kg ･m2]		 質量[kg] 価格[円] 購入
h7 k6(j6)
ETP-E-015-N ● 46 5100 500 90 70 7 0.042 × 10-3 0.16 14,400 購入
ETP-E-019-N ● ○ 85 7300 1000 90 70 7 0.063 × 10-3 0.20 14,670 購入
ETP-E-020-N ● 110 9100 1000 90 70 7 0.069 × 10-3 0.21 14,810 購入
ETP-E-022-N ● ○ 130 9600 1200 90 70 7 0.095 × 10-3 0.25 15,310 購入
ETP-E-024-N ● ○ 190 13000 1400 90 70 7 0.109 × 10-3 0.26 15,800 購入
ETP-E-025-N ● 230 15000 1500 90 70 7 0.114 × 10-3 0.27 16,570 購入
ETP-E-028-N ● ○ 280 16000 1800 90 70 7 0.166 × 10-3 0.33 16,740 購入
ETP-E-030-N ● 380 21000 2000 90 70 7 0.185 × 10-3 0.35 16,920 購入
ETP-E-032-N ● ○ 440 22000 2200 90 70 7 0.244 × 10-3 0.41 18,010 購入
ETP-E-035-N ● ○ 640 30000 2500 90 70 7 0.317 × 10-3 0.47 19,090 購入
ETP-E-038-N ● ○ 890 38000 2800 90 70 24 0.756 × 10-3 0.83 20,560 購入
ETP-E-040-N ● 1100 45000 3000 90 70 24 0.836 × 10-3 0.88 22,020 購入
ETP-E-042-N ● ○ 1100 43000 3200 90 70 24 0.959 × 10-3 0.95 22,530 購入
ETP-E-045-N ● 1400 51000 3500 90 70 24 1.152 × 10-3 1.03 23,030 購入
ETP-E-048-N ● ○ 1700 57000 4000 90 70 24 1.430 × 10-3 1.09 23,550 購入
ETP-E-050-N ● 1900 63000 4500 90 70 24 1.497 × 10-3 1.18 24,050 購入
ETP-E-055-N ● ○ 2400 71000 5000 90 70 24 2.130 × 10-3 1.46 31,230 購入
ETP-E-060-N ● 3300 90000 5300 90 70 24 3.089 × 10-3 1.79 33,030 購入
ETP-E-070-N ● 5600 130000 6400 90 70 40 6.951×10-3 2.93 75,900 受注生産品
ETP-E-080-N ● 8700 180000 7500 90 70 40 10.02×10-3 3.58 82,310 受注生産品
ETP-E-090-N ● 12000 230000 8600 90 70 40 14.84×10-3 4.54 89,250 受注生産品
ETP-E-100-N ● 17000 280000 9700 90 70 40 21.00×10-3 5.51 99,590 受注生産品
  • ●印は標準仕様、軸公差h7(g6・h6)対応で○印のあるサイズはオプションで軸公差k6(j6)対応が可能です。
  • ETP-E-035-NK(k6(j6)公差対応)は、相手軸公差 0～+0.010 も対応可能です。
  • 許容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。
  • 許容トルク、許容スラスト力、軸側面圧、ハブ側面圧は20℃時の値です。
  • ETP-E-070・080・090・100 は受注生産品です。

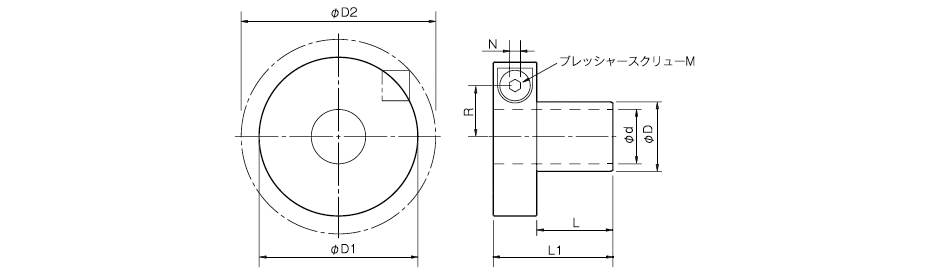

【寸法】


単位 [mm]

型式 d D D1 D2 L L1 R N M
ETP-E-015-N 15 18 46 50 23 37 15.1 5 1-M10
ETP-E-019-N 19 23 50.5 55 25 39 17.4 5 1-M10
ETP-E-020-N 20 24 51.5 56 27 41 18 5 1-M10
ETP-E-022-N 22 27 55.5 61 29 43 19.3 5 1-M10
ETP-E-024-N 24 29 57.5 63 30 44 20.3 5 1-M10
ETP-E-025-N 25 30 58 63 32 46 20.8 5 1-M10
ETP-E-028-N 28 34 63 70 34 48 22.6 5 1-M10
ETP-E-030-N 30 36 64.5 71 36 50 23.6 5 1-M10
ETP-E-032-N 32 39 68.5 78 38 52 24.8 5 1-M10
ETP-E-035-N 35 42 73 86 41 55 26.4 5 1-M10
ETP-E-038-N 38 46 84.5 92.5 47 67 31 8 1-M16
ETP-E-040-N 40 48 86.5 94 50 70 32 8 1-M16
ETP-E-042-N 42 51 89 96.5 50 70 33.2 8 1-M16
ETP-E-045-N 45 54 93 101 52 72 34.8 8 1-M16
ETP-E-048-N 48 59 97 104 53 73 36.8 8 1-M16
ETP-E-050-N 50 60 98.5 106 54 74 37.5 8 1-M16
ETP-E-055-N 55 67 106 116 59 79 40.5 8 1-M16
ETP-E-060-N 60 73 115.5 123.5 63 83 43.3 8 1-M16
ETP-E-070-N 70 85 135.5 150 77 101 50.8 10 1-M20
ETP-E-080-N 80 97 145.5 160 86 110 56.3 10 1-M20
ETP-E-090-N 90 109 155.5 169 95 119 61.8 10 1-M20
ETP-E-100-N 100 121 166 180 104 128 67.3 10 1-M20
  • ΦD2寸法は、＜ETP-E Plus＞を締め付ける前の寸法です。
  • プレッシャースクリューMの呼びは数量-ねじの呼びです。
この製品をWEBで購入する

ETP-E Plus (C)タイプ（簡易防せい仕様）＊受注生産品

【仕様】

型式 軸公差 許容トルク
[N･m]		 許容スラスト力
[N]		 許容ラジアル荷重
[N]		 軸側面圧
[N/mm2]		 ハブ側面圧
[N/mm2]		 締め付けトルク
[N･m]		 慣性モーメント
[kg ･m2]		 質量[kg] 価格[円] 購入
h7 k6(j6)
ETP-E-015-C ● 34 3800 500 90 70 7 0.042 × 10-3 0.16 17,330 購入
ETP-E-019-C ● ○ 63 5400 1000 90 70 7 0.063 × 10-3 0.20 17,610 購入
ETP-E-020-C ● 82 6800 1000 90 70 7 0.069 × 10-3 0.21 17,820 購入
ETP-E-022-C ● ○ 97 7200 1200 90 70 7 0.095 × 10-3 0.25 18,430 購入
ETP-E-024-C ● ○ 142 9700 1400 90 70 7 0.109 × 10-3 0.26 19,010 購入
ETP-E-025-C ● 172 11200 1500 90 70 7 0.114 × 10-3 0.27 19,920 購入
ETP-E-028-C ● ○ 210 12000 1800 90 70 7 0.166 × 10-3 0.33 20,130 購入
ETP-E-030-C ● 285 15000 2000 90 70 7 0.185 × 10-3 0.35 20,340 購入
ETP-E-032-C ● ○ 330 16000 2200 90 70 7 0.244 × 10-3 0.41 21,640 購入
ETP-E-035-C ● ○ 480 22000 2500 90 70 7 0.317 × 10-3 0.47 22,910 購入
ETP-E-038-C ● ○ 667 28000 2800 90 70 24 0.756 × 10-3 0.83 24,670 購入
ETP-E-040-C ● 825 33000 3000 90 70 24 0.836 × 10-3 0.88 26,410 購入
ETP-E-042-C ● ○ 825 32000 3200 90 70 24 0.959 × 10-3 0.95 27,030 購入
ETP-E-045-C ● 1050 38000 3500 90 70 24 1.152 × 10-3 1.03 27,650 購入
ETP-E-048-C ● ○ 1275 42000 4000 90 70 24 1.430 × 10-3 1.09 28,260 購入
ETP-E-050-C ● 1425 47000 4500 90 70 24 1.497 × 10-3 1.18 28,880 購入
ETP-E-055-C ● ○ 1800 53000 5000 90 70 24 2.130 × 10-3 1.46 37,610 購入
ETP-E-060-C ● 2475 67000 5300 90 70 24 3.089 × 10-3 1.79 39,790 購入
  • ●印は標準仕様、軸公差h7(g6・h6)対応で○印のあるサイズはオプションで軸公差k6(j6)対応が可能です。
  • ETP-E-035-CK(k6(j6)公差対応)は、相手軸公差 0～+0.010 も対応可能です。
  • 許容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。
  • 許容トルク、許容スラスト力、軸側面圧、ハブ側面圧は20℃時の値です。

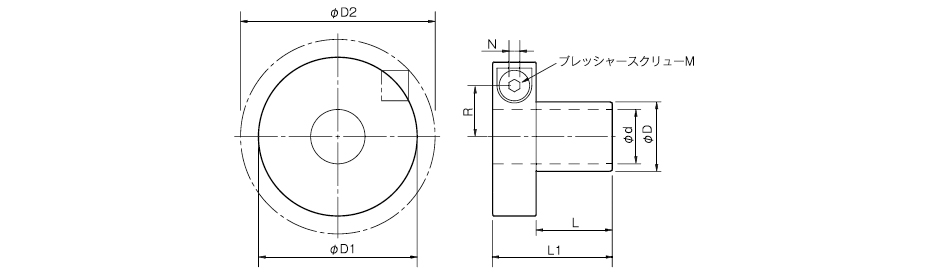

【寸法】


単位 [mm]

型　式 d D D1 D2 L L1 R N M
ETP-E-015-C 15 18 46 49 23 37 15.1 5 1-M10
ETP-E-019-C 19 23 50.5 53 25 39 17.4 5 1-M10
ETP-E-020-C 20 24 51.5 55 27 41 18 5 1-M10
ETP-E-022-C 22 27 55.5 61 29 43 19.3 5 1-M10
ETP-E-024-C 24 29 57.5 63 30 44 20.3 5 1-M10
ETP-E-025-C 25 30 58 63 32 46 20.8 5 1-M10
ETP-E-028-C 28 34 63 70 34 48 22.6 5 1-M10
ETP-E-030-C 30 36 64.5 71 36 50 23.6 5 1-M10
ETP-E-032-C 32 39 68.5 78 38 52 24.8 5 1-M10
ETP-E-035-C 35 42 73 86 41 55 26.4 5 1-M10
ETP-E-038-C 38 46 84.5 90 47 67 31 8 1-M16
ETP-E-040-C 40 48 86.5 92 50 70 32 8 1-M16
ETP-E-042-C 42 51 89 94 50 70 33.2 8 1-M16
ETP-E-045-C 45 54 93 101 52 72 34.8 8 1-M16
ETP-E-048-C 48 59 97 104 53 73 36.8 8 1-M16
ETP-E-050-C 50 60 98.5 106 54 74 37.5 8 1-M16
ETP-E-055-C 55 67 106 116 59 79 40.5 8 1-M16
ETP-E-060-C 60 73 115.5 133 63 83 43.3 8 1-M16
  • ΦD寸法は、＜ETP-E Plus＞を締め付ける前の寸法です。
  • プレッシャースクリューMの呼びは数量-ねじの呼びです。
この製品をWEBで購入する

ETP-E Plus (R)（ステンレス仕様）

【仕様】

型式 軸公差 許容トルク[N･m] 許容スラスト力[N] 許容ラジアル荷重[N] 軸側面圧[N/mm2] ハブ側面圧[N/mm2] 締め付けトルク[N･m] 慣性モーメント[kg ･m2] 質量[kg] 価格[円]
h7 k6(j6)
ETP-E-015-R ● 　 46 5100 500 90 70 7 0.042×10-3 0.16 47,910
ETP-E-020-R ● 　 110 9100 1000 90 70 7 0.068×10-3 0.21 47,910
ETP-E-025-R ● 　 230 15000 1500 90 70 7 0.113×10-3 0.27 52,990
ETP-E-030-R ● 　 380 21000 2000 90 70 7 0.184×10-3 0.35 60,860
ETP-E-035-R ● 　 640 30000 2500 90 70 7 0.315×10-3 0.47 71,650
ETP-E-040-R ● 　 1100 45000 3000 90 70 24 0.826×10-3 0.87 98,980
ETP-E-045-R ● 　 1400 51000 3500 90 70 24 1.140×10-3 1.03 111,680
ETP-E-050-R ● 　 1900 63000 4500 90 70 24 1.480×10-3 1.18 124,000
ETP-E-060-R ● 3300 90000 5300 90 70 24 3.065×10-3 1.79 147,260
  • 軸公差h7(g6･h6)のみの対応になります。
  • 許容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。
  • 許容トルク、許容スラスト力、軸側面圧、ハブ側面圧は20℃時の値です。

【寸法】


単位 [mm]

型式 d D D1 D2 L L1 R N M r V[°]
ETP-E-015-R 15 18 46 50 23 37 15.1 5 1-M10 20 59
ETP-E-020-R 20 24 51.5 56 27 41 18 5 1-M10 22.5 61.5
ETP-E-025-R 25 30 58 63 32 46 20.8 5 1-M10 25.3 62
ETP-E-030-R 30 36 64.5 71 36 50 23.6 5 1-M10 28.9 63
ETP-E-035-R 35 42 73 86 41 55 26.4 5 1-M10 33.1 60.5
ETP-E-040-R 40 48 86.5 94 50 70 32 8 1-M16 37.5 59.5
ETP-E-045-R 45 54 93 101 52 72 34.8 8 1-M16 40.8 59.5
ETP-E-050-R 50 60 98.5 106 54 74 37.5 8 1-M16 43.3 60.5
ETP-E-060-R 60 73 115.5 123.5 63 83 43.3 8 1-M16 51.9 59
  • ΦD2寸法は、＜ETP-E Plus＞を締め付ける前の寸法です。
  • プレッシャースクリューMの呼びは数量-ねじの呼びです。
この商品をWEBで購入する

ETP-E Plus モデルの特長

軸とハブの結合をボルト一本で簡単・迅速に行えます。しかも同心度は0.02mmとすぐれているので、高精度が必要で着脱頻度の高いところに最適です。ラジアル方向から締め付ける構造なので作業スペースを取りません。

正確で簡単な位置決め

軸方向・回転方向での位置決めが任意に行え、正確な同期調整が必要とされる装置への取り付けが容易です。

省スペースを実現

軸に対してラジアル方向から締結できるように設計できますので省スペース設計が可能です。低慣性でコンパクト・軽量な設計に寄与します。

高い同心度

面圧は軸側・ハブ側とも均一なので、ハブの外径を小さくしても、高い同心度が保持されます。そのため、高速回転で使用する場合でも、遠心力によるアンバランスを小さくすることができます。

確実でスピーディな取り付け

一本のボルトを規定のトルクで締め付けるだけで、確実な取り付けが行えます。(*軸・ハブに対する適切な面圧で確実に固定するために、軸とハブが完全に接触するように取り付けてください。)

食品・医療機械での安全性確保

圧力媒体には安全性の高い食品機械用潤滑剤(NSF H1登録品)を使用しているため、食品機械や医療機械での安全性が向上しました。（*ETP-E Plus Rタイプの場合）

ETP-E Plus モデルの構造と材質

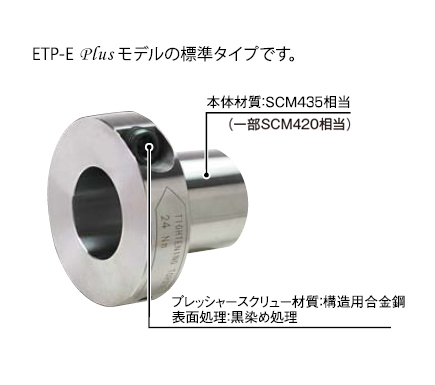

ETP-E Plus (N)タイプ

ETP-E Plus (N)タイプ
アンカーリンクは設定できません

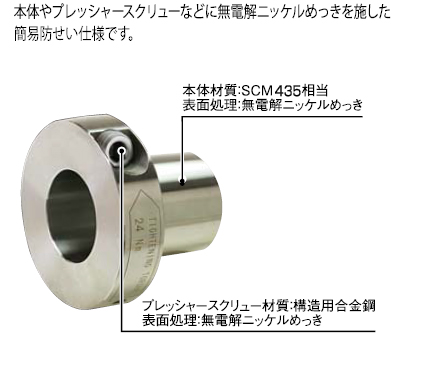

ETP-E Plus (C)タイプ

ETP-E Plus (C)タイプ
アンカーリンクは設定できません

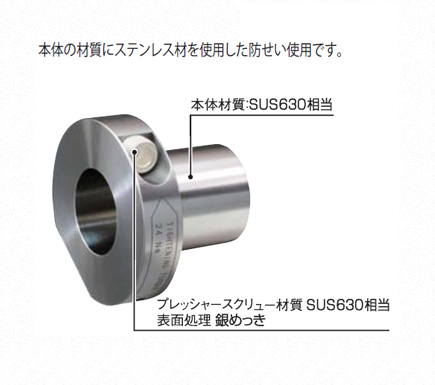

ETP-E Plus (R)タイプ

ETP-E Plus (R)タイプ
アンカーリンクは設定できません

ETP-E Plus (N) タイプ

本体材質 SCM435相当
プレッシャースクリュー材質 構造用合金鋼
プレッシャースクリュー表面処理 黒染め処理

ETP-E Plus (C) タイプ

本体材質 SCM435相当
本体表面処理 無電解ニッケルめっき
プレッシャースクリュー材質 構造用合金鋼
プレッシャースクリュー表面処理 無電解ニッケルめっき

ETP-E Plus (R) タイプ

本体材質 SUS630相当
プレッシャースクリュー材質 SUS630相当
プレッシャースクリュー表面処理 銀めっき

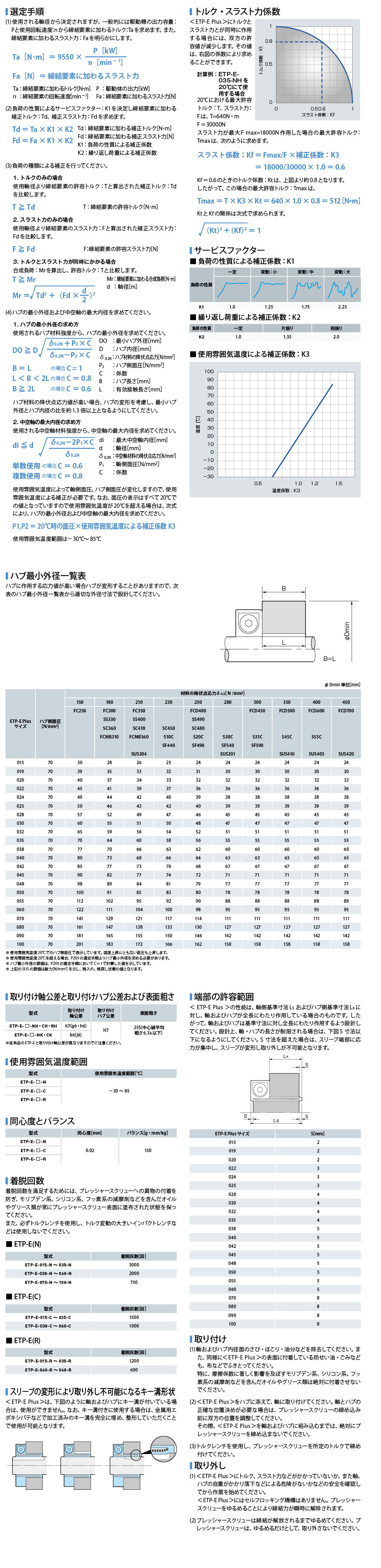

ETP-E Plus モデル 設計上の注意


関連コンテンツ①

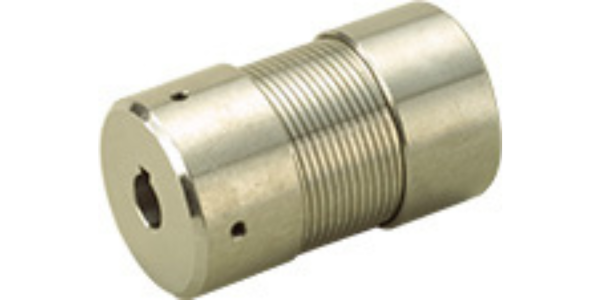

MMモデル

MMモデル

金属コイルばね部を3層構造とすることで、小型で高トルク伝達が可能です。ハブの材質にSUM24L相当品、コイルばねの材質にピアノ線を採用したタイプ（MM-Kタイプ）と耐食性の向上のため、ハブとコイルばねの材質にステンレスを採用したタイプ（MM-K-Sタイプ）を用意していますので、使用環境に応じて選択することができます。

会員限定
BB、BCタイプ

BB、BCタイプ

磁石の吸引・反発を利用した非接触タイプのカップリングで、直交マイタタイプの構造です。トルク調整が簡単で狭ピッチに対応する省スペースタイプです。[円筒×円筒]と[円盤×円筒]の組み合わせが可能で、[円盤×円筒]タイプはマグネットカップリングにおいても高トルクを実現しました。

会員限定

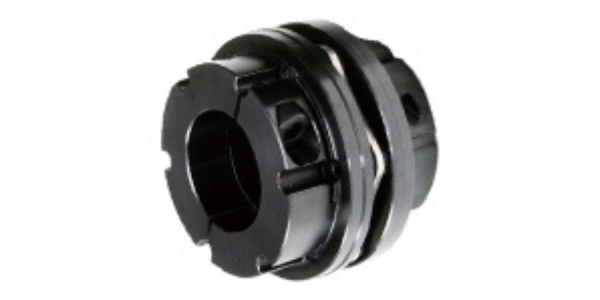

SFFモデル
