SCD（E）タイプ（モータ単体）

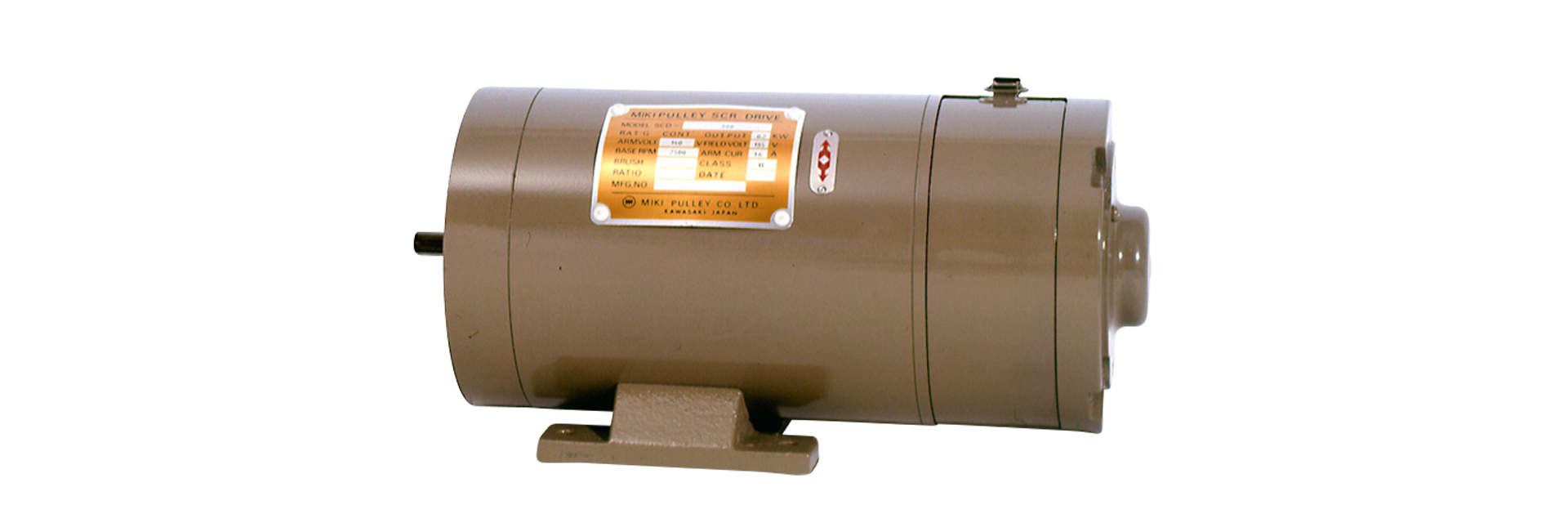

三木プーリのSCD-Eタイプ直流モータ単体製品画像（DCモータ・速度制御・産業用駆動源）

他励直流モータと、わずか数mAの微弱な電気信号によってコントロールできるSCR制御装置とを組み合わせた、静止レオナード方式の直流無段変速モータユニットで、変速は高速から低速まで無段階に、しかも安定した回転で変速することができます。制御盤と組み合わせる無段変速モータです。

【仕様】

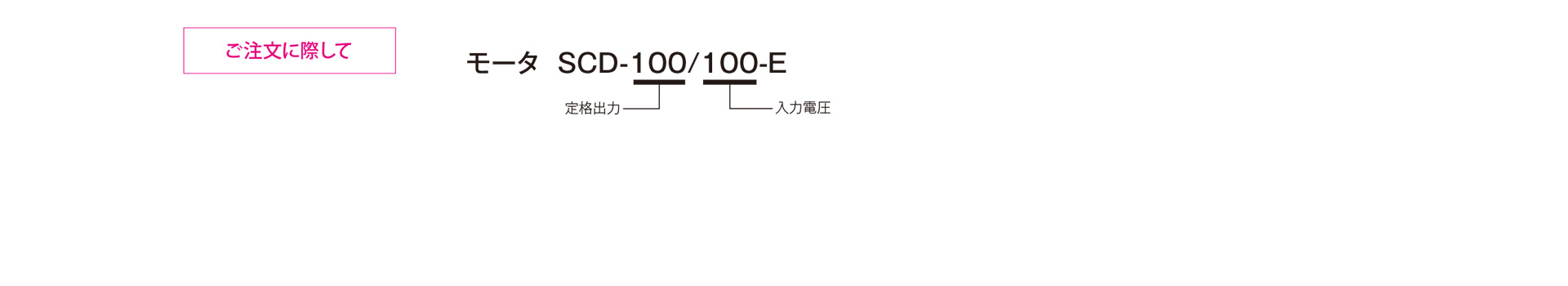

型　式		モータ	SCD-100/100-E	SCD-100/200-E	SCD-200/100-E	SCD-200/200-E	SCD-400-E	SCD-750-E	SCD-1500-E	SCD-2200-E	SCD-3700-E
型　式		制御盤	SCD-100/100-Y	SCD-100/200-Y	SCD-200/100-Y	SCD-200/200-Y	SCD-400-Y	SCD-750-Y	SCD-1500-Y	SCD-2200-Y	SCD-3700-Y
定格出力		[kW]	0.1	0.1	0.2	0.2	0.4	0.75	1.5	2.2	3.7
定格トルク		[N･m]	0.39	0.39	0.78	0.78	1.56	2.92	8.34	12.20	20.60
回転範囲		[min^-1]	0～2500						0～1750
変速範囲		[min^-1]	80～2500						60～1750
電源(交流)	電圧	[V]	100	200	100	200	200	200	200	200	200
	周波数・相数		50/60Hz・単相
	電圧変動許容範囲		±10%
	電流 *1	[A]	2.3	1.2	4.5	2.3	4.5	9.0	18	27	40
出力(直流)	電機子電圧	[V]	80	160	80	160	160	160	160	160	160
	電機子電流	[A]	1.7	0.85	3.2	1.6	3.0	6.0	11.5	17.5	26.2
	界磁電圧	[V]	90	180	90	180	180	180	180	180	180
	界磁電流	[A]	0.09	0.17	0.40	0.22	0.28	0.27	0.55	0.58	0.69
モータ形状			全閉Cフランジ					防滴Cフランジ
ロータ慣性モーメント		[kg･m²]	0.0010	0.0010	0.0016	0.0016	0.004	0.004	0.015	0.026	0.043
ヒューズ	電機子側 *2	FU1[A]	10	10	10	10	10	16	30	50	100
	電機子側 *2	FU2[A]	10	10	10	10	10	16	30	50	100
	界磁側	FU3[A]	0.5	0.5	0.5	0.5	0.5	0.5	1.0	1.0	1.0
	界磁側	FU4[A]	-	-	-	-	0.5	0.5	0.5	0.5	0.5
制御方式			定電圧・IR補償・界磁温度補償による定速度制御
構成要素			直流モータ・制御盤
標準操作仕様			電源スイッチ・速度設定器
カーボンブラシ	型式・本数	型式・本数	SCD-100-BL ・ 2本				SCD-400-BL ・ 4本		SCD-1500-BL ・ 2本
カーボンブラシ	寸法	[mm]	6×8×20(H×W×L)				8×6×24(H×W×L)		10×25×35(H×W×L)
制御盤質量		[kg]	3.0				4.5		8.4
モータ質量		[kg]	13.2		17.5		23.8	24.0	43	50	63

1：参考です。
2：指定の速断ヒューズをご使用ください。0.1、0.2kWのFU1は電源ヒューズとなります。（ガラス管）
ブレーキ付・端子箱付モータ仕様については、オプションをご参照ください。

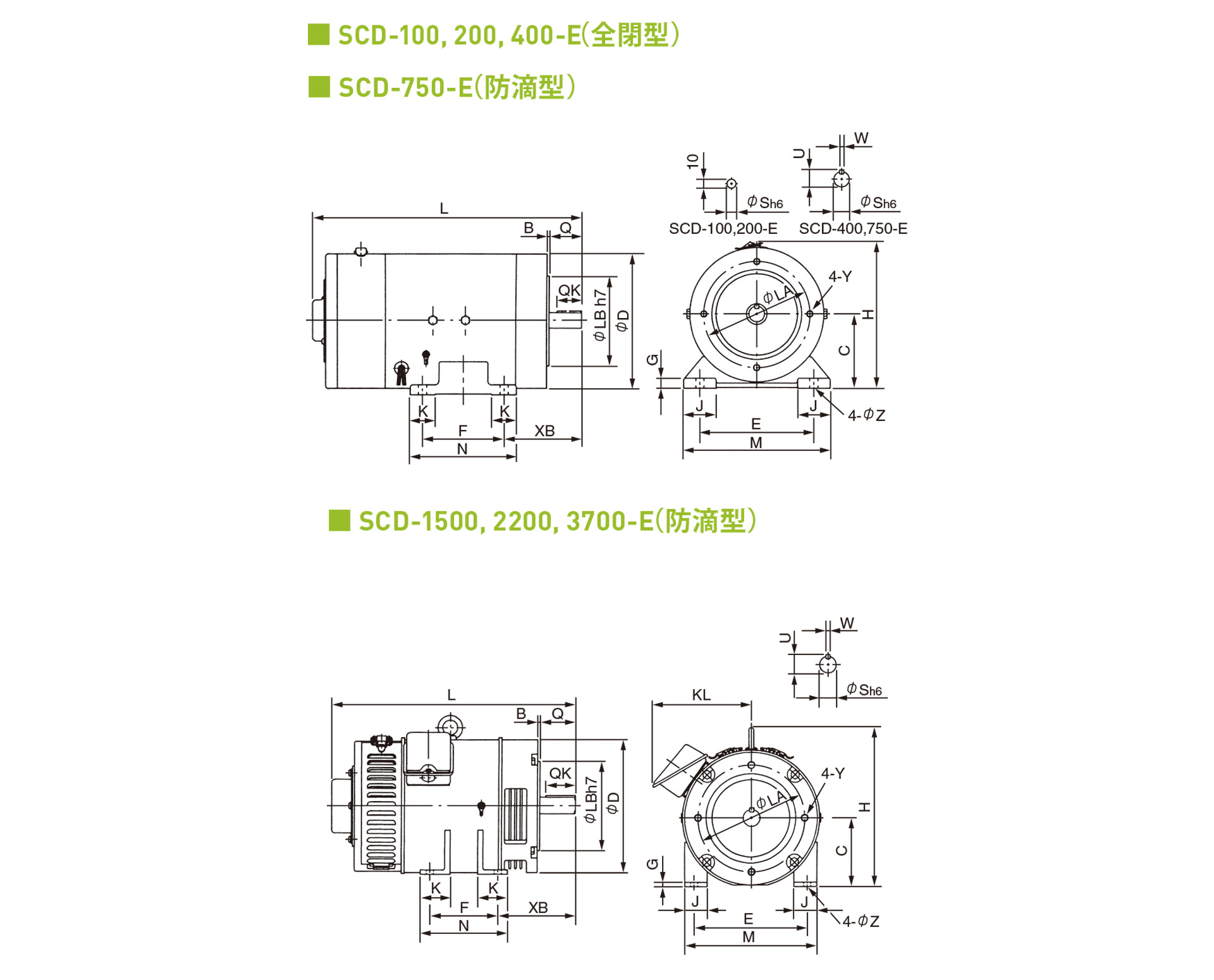

【寸法】

単位 [mm]

型　式	SCD-100/100-E	SCD-200/100-E	SCD-400-E	SCD-750-E	SCD-1500-E	SCD-2200-E	SCD-3700-E
型　式	SCD-100/200-E	SCD-200/200-E	SCD-400-E	SCD-750-E	SCD-1500-E	SCD-2200-E	SCD-3700-E
C	75	75	90	90	114	114	114
D	135	135	164	164	223	223	223
L	263	303	329	354	409	436	499
XB	75	75	95	95	130	130	140
M	140	140	180	180	222	222	222
N	110	110	130	130	146	210	210
E	112	112	140	140	190	190	190
F	90	90	100	100	114	178	178
J	30	30	40	40	38	38	38
K	20	20	30	30	50	50	50
G	10	10	12	12	7	7	7
H	150	150	179	179	267	267	276
Q	25	25	40	40	60	60	70
QK	20	20	30	30	50	50	50
S	11	11	19	19	28	28	28
W	-	-	5	5	7	7	7
U	-	-	21	21	31	31	31
LA	118	118	130	130	180	180	180
LB	100	100	110	110	150	150	150
Y	M6	M6	M8	M8	M12	M12	M12
KL	-	-	-	-	166	166	166
B	3	3	3	3	4	4	4
Z	7	7	10	10	12	12	12
