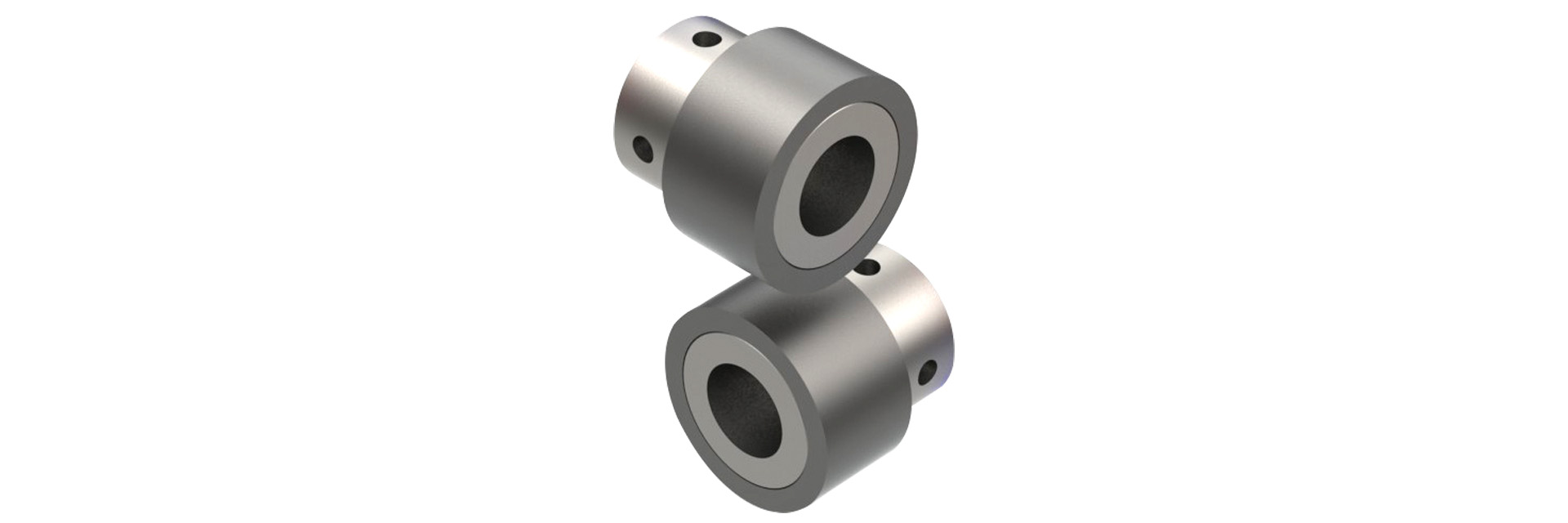

CLC［DD］円筒×円筒タイプ
磁石の吸引・反発を利用した非接触タイプのカップリングで、歯車やベルトといった従来からの動力伝達に対して、作動音がない、摩擦による消耗・発熱がないなどすぐれた優位性がある上、着脱、心出しが容易でトルクリミッタ機能、隔壁伝達も可能です。DDタイプは、直交マイタタイプの構造です。

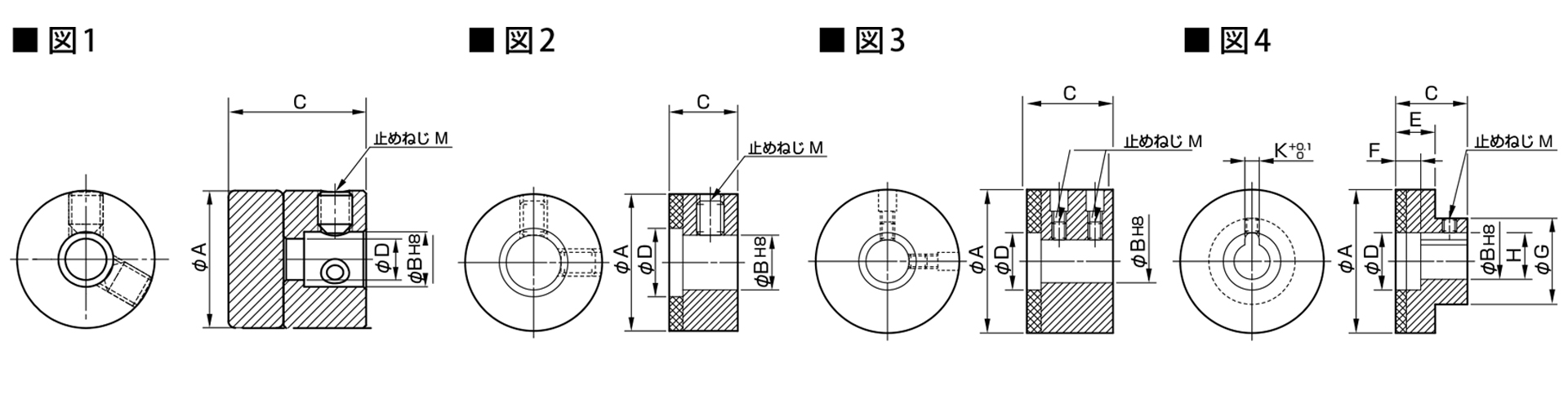

【仕様・寸法】
| セット 型式 | 伝達トルク [N・m]（at.20℃） | 最高回転速度［min－1］ | 慣性 モーメント ［kg･m2] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | M 呼び | セット質量[kg] | セット価格[円] | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| エアギャップ | |||||||||||||
| 0.5mm | 1mm | 2mm | |||||||||||
| CLC-1616DD-08 | 0.020 | 0.015 | 0.008 | 3000 | 0.8×10－6 | 16 | 8 | 19.5 | 15 | 12 | M3 | 0.022 | - |
| CLC-2626DD-08 | 0.098 | 0.080 | 0.053 | 3000 | 8.0×10－6 | 26 | 12 | 25 | 24 | 14 | M4 | 0.080 | - |
| CLC-3535DD-12 | 0.240 | 0.191 | 0.121 | 3000 | 3.6×10－5 | 35 | 15 | 32 | 32 | 22 | M5 | 0.180 | - |
