SFC［DA2］タイプ

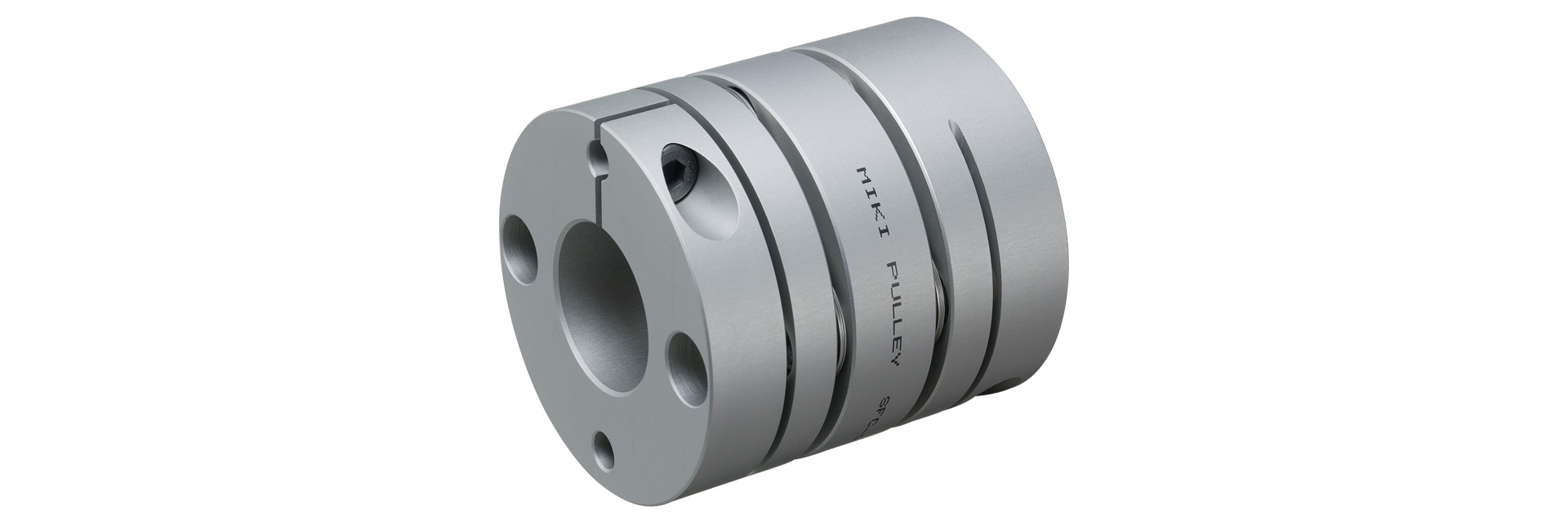

三木プーリのサーボフレックスSFCモデル SFC-DA2タイプ 金属板ばねカップリング製品画像（高精度トルク伝達・サーボ用途軸継手・産業用カップリング）
カタログ ダウンロード
会員限定 3D CADダウンロード
取扱説明書 ダウンロード
クランプハブに軽量、高強度の高力アルミ合金を採用した板ばねタイプのカップリングで、ねじり剛性が高く高応答に対応できます。また、軸径連動型のハブ外径寸法とすることで慣性モーメント低減にも貢献しています。DA2タイプは、スペーサを介してエレメントをダブル配置し、フレキシブル性を持たせています。

【仕様】

型式 許容トルク［N･m］ 許容誤差 最高回転速度［min^-1］ ねじりばね定数［N･m/rad］ 軸方向ばね定数［N/mm］ 形状TYPE 慣性モーメント［kg･m2］ 質量［kg］ 価格［円］
偏心［mm］ 偏角［゜］ 軸方向［mm］
SFC-002DA2 0.25 0.03 0.5（片側） ±0.08 10000 95 17 C 0.07×10-6 0.004 7,230
SFC-005DA2 0.6 0.05 0.5（片側） ±0.1 10000 250 70 C 0.37×10-6 0.010 7,230
SFC-010DA2 1 0.11 1（片側） ±0.2 10000 700 70 C 0.80×10-6 0.015 6,120
SFC-020DA2 2 0.15 1（片側） ±0.33 10000 1850 32 C 3.43×10-6 0.035 7,080
SFC-025DA2 4 0.16 1（片側） ±0.38 10000 2800 30 C 5.26×10-6 0.040 7,600
SFC-030DA2 5 0.18 1（片側） ±0.4 10000 4000 32 A 7.43×10-6 0.054 8,050
5 0.18 1（片側） ±0.4 10000 4000 32 B 9.45×10-6 0.060 8,050
5 0.18 1（片側） ±0.4 10000 4000 32 C 11.56×10-6 0.068 8,050
SFC-035DA2 10 0.24 1（片側） ±0.5 10000 9000 56 C 26.93×10-6 0.121 9,330
SFC-040DA2 12 0.24 1（片側） ±0.6 10000 10000 40 A 29.98×10-6 0.124 11,250
12 0.24 1（片側） ±0.6 10000 10000 40 B 35.82×10-6 0.131 11,250
12 0.24 1（片側） ±0.6 10000 10000 40 C 42.52×10-6 0.146 11,250
SFC-050DA2 25 0.28 1（片側） ±0.8 10000 16000 24 A 98.34×10-6 0.250 13,660
25 0.28 1（片側） ±0.8 10000 16000 24 B 118.9×10-6 0.268 13,660
25 0.28 1（片側） ±0.8 10000 16000 24 C 141.7×10-6 0.298 13,660
SFC-055DA2 40 0.31 1（片側） ±0.84 10000 25000 21.5 C 261.3×10-6 0.459 17,130
SFC-060DA2 60 0.34 1（片側） ±0.9 10000 35000 38.2 A 256.6×10-6 0.447 20,090
60 0.34 1（片側） ±0.9 10000 35000 38.2 B 315.7×10-6 0.489 20,090
60 0.34 1（片側） ±0.9 10000 35000 38.2 C 379.3×10-6 0.549 20,090
SFC-080DA2 100 0.52 1（片側） ±1.10 10000 70000 64 C 1039×10-6 1.037 28,090
SFC-090DA2 180 0.52 1（片側） ±1.30 10000 50000 54 C 1798×10-6 1.369 47,230
SFC-100DA2 250 0.55 1（片側） ±1.48 10000 60000 55.5 C 2754×10-6 1.739 78,120
  • 形状 TYPE（A・B・C）はご採用いただく穴径の組み合わせにより自動的に決定いたしますのでご指示いただくことはできません。
  • 軸締結部分の保持力により許容トルクが制限を受ける場合がありますので、標準穴径でご確認ください。
  • 最高回転速度は動バランスを考慮しておりません。
  • ねじりばね定数の値は、エレメント部のみの実測値です。
  • 慣性モーメントおよび質量は、最大穴径時の値となります。

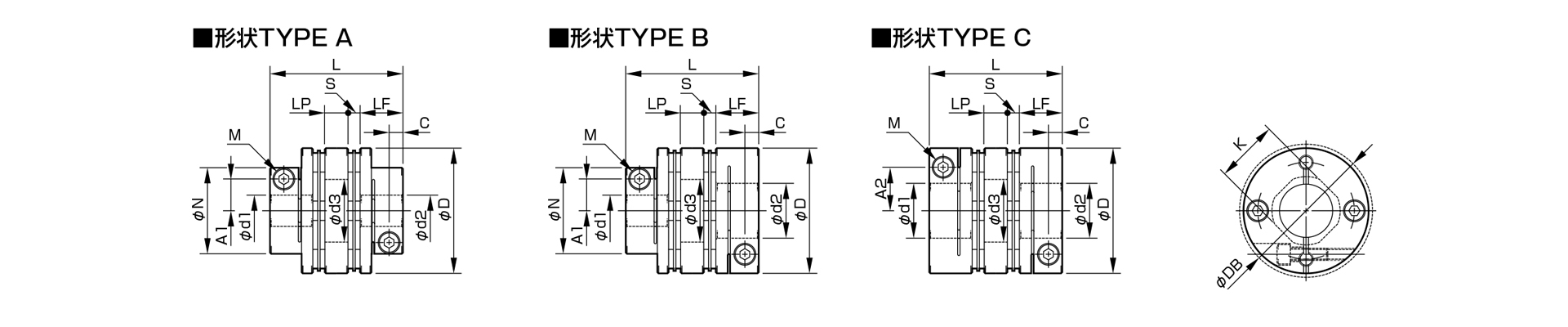

【寸法】

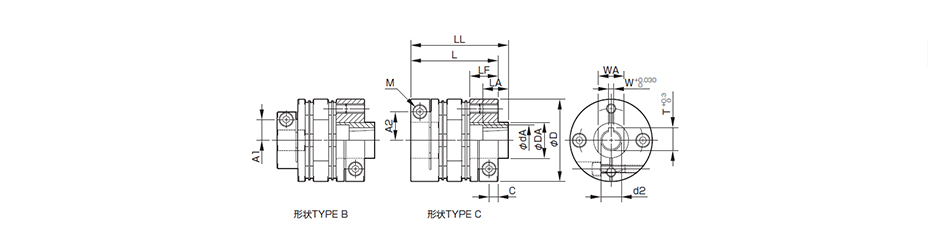

三木プーリのサーボフレックスSFCモデル SFC-DA2タイプ 金属板ばねカップリング寸法図（高精度トルク伝達・サーボ用途軸継手・産業用カップリング）
単位 [mm]
型式 d1 d2 D DB N Ｌ LF LP S A1 A2 C d3 K M 締め付けトルク［N･m］ 形状TYPE
最小 最大 最小 最大
SFC-002DA2 3 5 3 5 12 12.4 ─ 15.7 5.9 2.8 0.55 ─ 3.7 1.9 5.2 5.6 1-M1.6 0.23～0.28 C
SFC-005DA2 3 6 3 6 16 ─ ─ 23.2 7.85 5.5 1 ─ 4.8 2.5 6.5 6.5 1-M2 0.4～0.5 C
SFC-010DA2 3 8 3 8 19 ─ ─ 25.9 9.15 5.5 1.05 ─ 5.8(6) 3.15 8.5 8.5 1-M2.5(M2) 1.0～1.1(0.4~0.5) C
SFC-020DA2 4 10 4 11 26 ─ ─ 32.3 10.75 7.5 1.65 ─ 9.5 3.3 10.6 10.6 1-M2.5 1.0～1.1 C
SFC-025DA2 5 14 5 14 29 ─ ─ 32.8 10.75 7.5 1.9 ─ 11 3.3 15 14.5 1-M2.5 1.0～1.1 C
SFC-030DA2 5 10 5 10 34 ─ 21.6 37.8 12.4 8 2.5 8 ─ 3.75 15 14.5 1-M3 1.5～1.9 A
5 10 10を超え 16 34 ─ 21.6 37.8 12.4 8 2.5 8 12.5 3.75 15 14.5 1-M3 1.5～1.9 B
10を超え 14 10を超え 16 34 ─ ─ 37.8 12.4 8 2.5 ─ 12.5 3.75 15 14.5 1-M3 1.5～1.9 C
SFC-035DA2 6 16 6 19 39 ─ ─ 48 15.5 11 3 ─ 14 4.5 17 17 1-M4 3.4～4.1 C
SFC-040DA2 8 15 8 15 44 ─ 29.6 48 15.5 11 3 11 ─ 4.5 20 19.5 1-M4 3.4～4.1 A
8 15 15を超え 24 44 ─ 29.6 48 15.5 11 3 11 17 4.5 20 19.5 1-M4 3.4～4.1 B
15を超え 19 15を超え 24 44 ─ ─ 48 15.5 11 3 ─ 17 4.5 20 19.5 1-M4 3.4～4.1 C
SFC-050DA2 8 19 8 19 56 ─ 38 59.8 20.5 14 2.4 14.5 ─ 6 26 26 1-M5 7.0～8.5 A
8 19 19を超え 30 56 ─ 38 59.8 20.5 14 2.4 14.5 22 6 26 26 1-M5 7.0～8.5 B
19を超え 25 19を超え 30 56 ─ ─ 59.8 20.5 14 2.4 ─ 22 6 26 26 1-M5 7.0～8.5 C
SFC-055DA2 10 30 10 30 63 ─ ─ 68.7 24 15.5 2.6 ─ 23 7.75 31 31 1-M6 14～15 C
SFC-060DA2 11 24 11 24 68 ─ 46 73.3 25.2 16.5 3.2 17.5 ─ 7.75 31 31 1-M6 14～15 A
11 24 24を超え 35 68 ─ 46 73.3 25.2 16.5 3.2 17.5 26.5 7.75 31 31 1-M6 14～15 B
24を超え 30 24を超え 35 68 ─ ─ 73.3 25.2 16.5 3.2 ─ 26.5 7.75 31 31 1-M6 14～15 C
SFC-080DA2 18 35 18 40 82 ─ ─ 98 30 22 8 ─ 28 9 40 38 1-M8 27～30 C
SFC-090DA2 25 40 25 45 94 ─ ─ 98.6 30 22 8.3 ─ 34 9 47 42 1-M8 27～30 C
SFC-100DA2 32 45 32 45 104 ─ ─ 101.6 30 22 9.8 ─ 39 9 50 48 1-M8 27～30 C
  • 形状 TYPE（A・B・C）はご採用いただく穴径の組み合わせにより自動的に決定いたしますのでご指示いただくことはできません。
  • φDB寸法は、ハブ外径よりもクランプボルトの頭が出ている場合の寸法です。
  • クランプボルトＭの呼びは数量-ねじの呼びで、数量は片側ハブの数量です。
  • SFC-010の( )内の数値は、d1またはd2がφ8mmの場合の値となります。

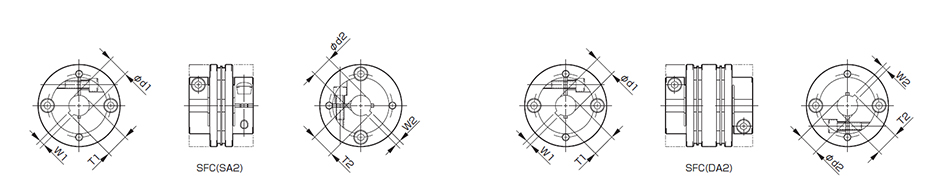

【標準穴径】

標準(オプション)穴径　d1･d2[ｍｍ]と制限を受ける許容トルク[N･m]
穴径呼び 3 4 5 6 6.35 7 8 9 9.525 10 11 12 13 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42 45
軸公差　h7(h6･g6) B ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
軸公差　j6(オプション) J 　 　 　 　 　 　 　 　 　 ○ 　 ○ ○ ○ 　 　 　
軸公差　k6(オプション) K 　 　 　 ○ ○ 　 　 　 ○ 　 ○ 　 ○ ○ ○ 　 　 ○ 　 ○ 　 　
SFC-002DA2 d1 ● ● ●
d2 ● ● ●
SFC-005DA2 d1 ● ● ● ●
d2 ● ● ● ●
SFC-010DA2 d1 ● ● ● ● ● ● ●
d2 ● ● ● ● ● ● ●
SFC-020DA2 d1 ● ● ● ● ● ● ● ● ●
d2 ● ● ● ● ● ● ● ● ● ●
SFC-025DA2 d1 2.1 ● ● ● ● ● ● ● ● ● ● ●
d2 2.1 ● ● ● ● ● ● ● ● ● ● ●
SFC-030DA2 d1 2.8 3.4 ● ● ● ● ● ● ● ● ● ●
d2 2.8 3.4 ● ● ● ● ● ● ● ● ● ● ● ●
SFC-035DA2 d1 5 5 6.6 ● ● ● ● ● ● ● ● ● ●
d2 5 5 6.6 ● ● ● ● ● ● ● ● ● ● ● ● ●
SFC-040DA2 d1 9 ● ● ● ● ● ● ● ● ● ● ● ●
d2 9 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
SFC-050DA2 d1 18 20 22 22 ● ● ● ● ● ● ● ● ● ● ● ● ●
d2 18 20 22 22 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
SFC-055DA2 d1 31 34 36 38 ● ● ● ● ● ● ● ● ● ● ● ●
d2 31 34 36 38 ● ● ● ● ● ● ● ● ● ● ● ●
SFC-060DA2 d1 50 51 ● ● ● ● ● ● ● ● ● ● ● ● ●
d2 50 51 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
SFC-080DA2 d1 ● ● ● ● ● ● ● ● ● ●
d2 ● ● ● ● ● ● ● ● ● ● ● ●
SFC-090DA2 d1 ● ● ● ● ● ● ●
d2 ● ● ● ● ● ● ● ● ●
SFC-100DA2 d1 226 ● ● ● ● ●
d2 226 ● ● ● ● ●
  • 標準穴径は、軸公差h7(h6･g6)用：呼びBとなります。ただし、穴径φ35の場合の軸公差は+0.010～-0.025となります。
  • 軸公差j6･k6用：呼びJ･Kはオプション対応となり、○印の穴径のみの対応となります。
  • ●印と数値の入っている欄の穴径は標準穴径として対応しています。上表以外の穴径については、途別対応可能な場合がありますのでお問い合わせください。
  • 数値の入っている欄の穴径は、その穴径が小さいため、軸締結部分での保持力によって許容トルクが制限を受けます。数値はその許容トルク［Ｎ・ｍ］を示しています。

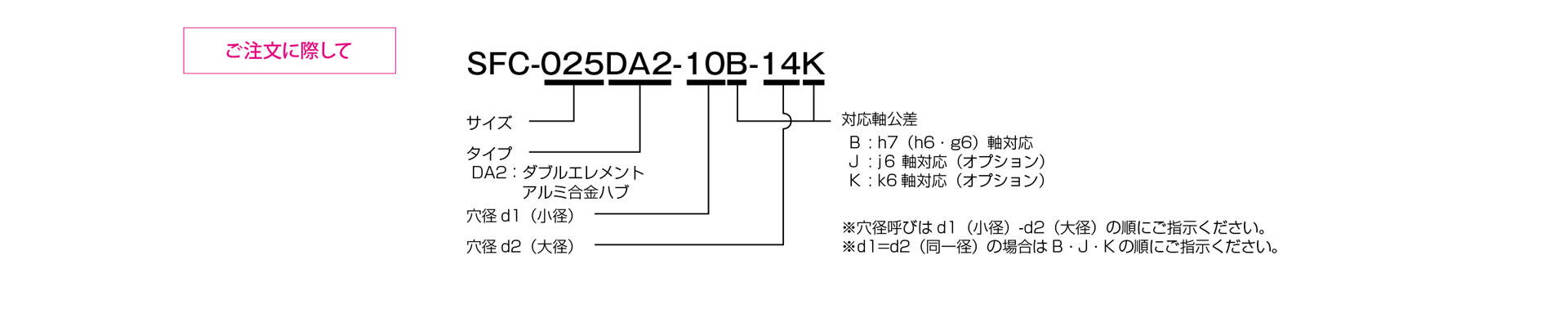

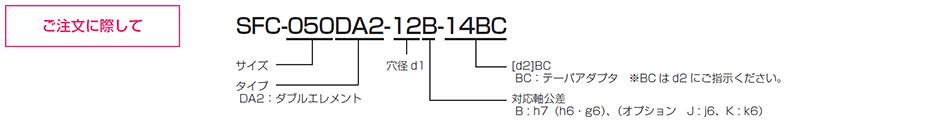

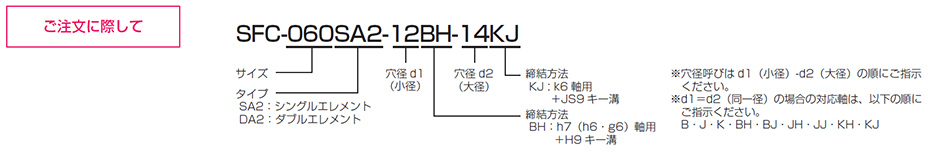

三木プーリのサーボフレックスシリーズSFCモデル DA2タイプ 金属板ばねカップリング ご注文時の型式構成説明図
