SFC［L］全長指定タイプ

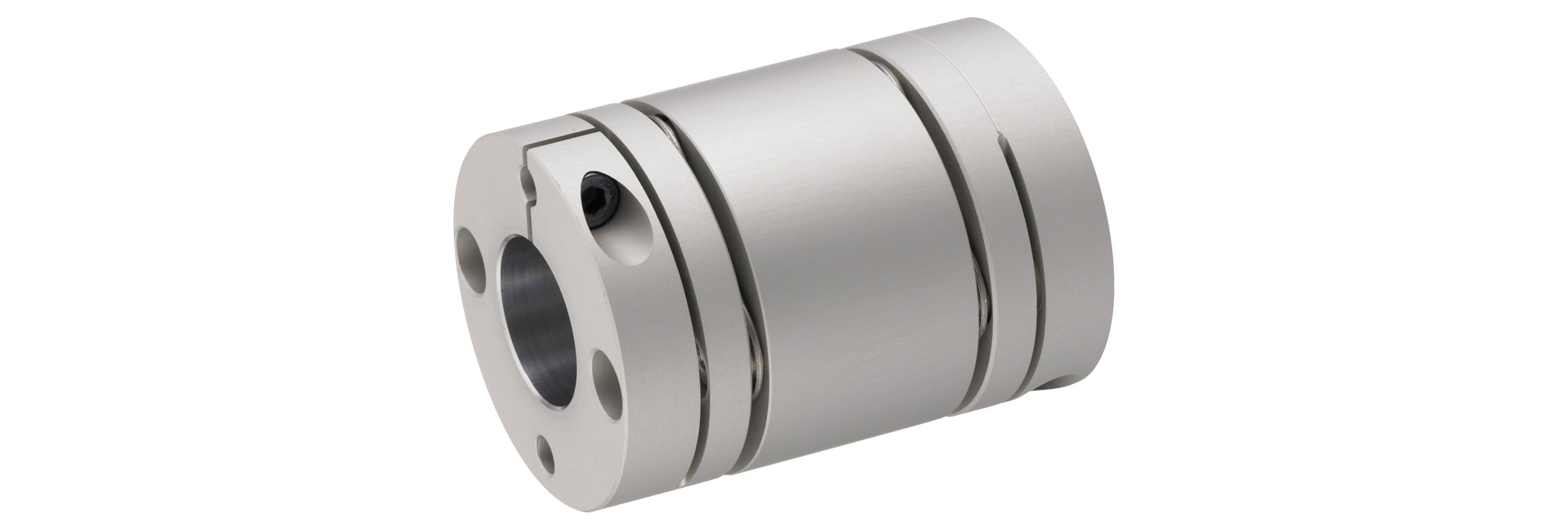

三木プーリのサーボフレックスSFCモデル SFC-DA2-Lタイプ 金属板ばねカップリング製品画像（全長指定対応・寸法変更可能・サーボモータ用高精度軸継手）
カタログ ダウンロード
取扱説明書 ダウンロード
ダブルエレメントタイプの全長を対応範囲において1mm単位でご指定いただけます。中間に配置したスペーサの寸法を変更することで駆動－従動間に必要な寸法に対応します。また、スペーサ長さを変更することで、許容偏心量を大きくすることができ、よりフレキシブルな運転が可能です。

【仕様】

型式 形状TYPE 許容トルク 許容誤差 最高回転速度 慣性モーメント 質量 価格
[N・m] 偏心[mm] 偏角 軸方向 [min-1] [kg・m2] [kg] [円]
L最小 L最大 [°] [mm] L最小 L最大 L最小 L最大
SFC-005DA2 C 0.6 0.03 0.2 0.5（片側） ±0.1 10000 0.33×10-6 0.62×10-6 0.009 0.017 8540
SFC-010DA2 C 1 0.08 0.44 1（片側） ±0.2 10000 0.72×10-6 1.38×10-6 0.014 0.026 7230
SFC-020DA2 C 2 0.1 0.46 1（片側） ±0.33 10000 3.02×10-6 5.30×10-6 0.031 0.054 8340
SFC-025DA2 C 4 0.09 0.46 1（片側） ±0.38 10000 4.55×10-6 7.95×10-6 0.036 0.061 8990
SFC-030DA2 A 5 0.11 0.48 1（片側） ±0.4 10000 6.09×10-6 12.80×10-6 0.046 0.085 9520
B 8.11×10-6 14.82×10-6 0.053 0.091
C 10.22×10-6 16.93×10-6 0.061 0.099
SFC-035DA2 C 10 0.15 0.54 1（片側） ±0.5 10000 23.85×10-6 35.97×10-6 0.108 0.161 11020
SFC-040DA2 A 12 0.15 0.54 1（片側） ±0.6 10000 25.06×10-6 44.76×10-6 0.107 0.174 13120
B 30.89×10-6 50.62×10-6 0.116 0.182
C 37.58×10-6 57.31×10-6 0.13 0.197
SFC-050DA2 A 25 0.16 0.63 1（片側） ±0.8 10000 77.42×10-6 144.3×10-6 0.205 0.347 16120
B 97.97×10-6 164.8×10-6 0.225 0.365
C 120.8×10-6 187.6×10-6 0.252 0.394
SFC-055DA2 C 40 0.16 0.6 1（片側） ±0.84 10000 226.8×10-6 325.0×10-6 0.378 0.538 20190
SFC-060DA2 A 60 0.19 0.63 1（片側） ±0.9 10000 210.8×10-6 340.1×10-6 0.382 0.567 23690
B 269.9×10-6 399.2×10-6 0.424 0.609
C 333.5×10-6 462.8×10-6 0.484 0.669
  • ※形状 TYPE（A・B・C）はご採用いただく穴径の組み合わせにより自動的に決定いたしますのでご指示いただくことはできません。
  • ※軸締結部分の保持力により許容トルクが制限を受ける場合がありますので、SFC(DA2)の標準穴径でご確認ください。
  • ※最高回転速度は動バランスを考慮しておりません。
  • ※慣性モーメントおよび質量は、最大穴径時の値となります。
  • ※各ばね定数の値は、SFC(DA2)の仕様でご確認ください。

【寸法】

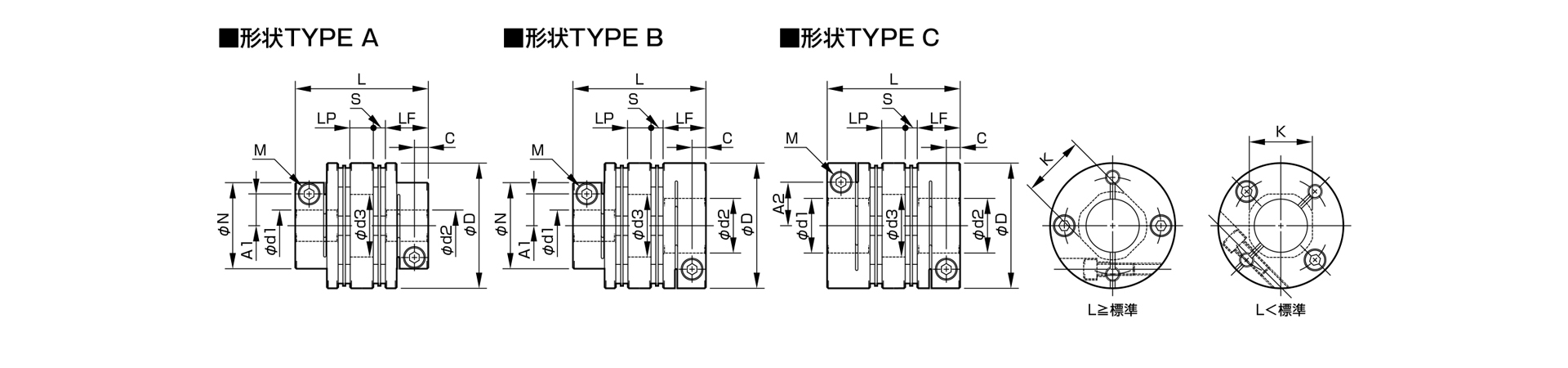

三木プーリのサーボフレックスシリーズSFCモデルDA2タイプ（全長指定仕様）金属板ばねカップリング寸法図 全長および主要部寸法を示す寸法図
型式 形状TYPE d1 d2 D N L LF S A1 A2 C d3 K M 締め付けトルク
最小 最大 最小 最大 標準 最小 最大 ［N・m］
SFC-005DA2 C 3 6 3 6 16 － 23.2 21 40 7.85 1 － 4.8 2.5 6.5 6.5 1-M2 0.4～0.5
SFC-010DA2 C 3 8 3 8 19 － 25.9 24 45 9.15 1.05 － 5.8(6) 3.15 8.5 8.5 1-M2.5(M2) 1.0～1.1(0.4~0.5)
SFC-020DA2 C 4 10 4 11 26 － 32.3 29 50 10.75 1.65 － 9.5 3.3 10.6 10.6 1-M2.5 1.0～1.1
SFC-025DA2 C 5 14 5 14 29 － 32.8 29 50 10.75 1.9 － 11 3.3 15 14.5 1-M2.5 1.0～1.1
SFC-030DA2 A 5 10 5 10 34 21.6 37.8 34 55 12.4 2.5 8 － 3.75 15 14.5 1-M3 1.5～1.9
B 10を超え 16 12.5
C 10を超え 14 － －
SFC-035DA2 C 6 16 6 19 39 － 48 43 65 15.5 3 － 14 4.5 17 17 1-M4 3.4～4.1
SFC-040DA2 A 8 15 8 15 44 29.6 48 43 65 15.5 3 11 － 4.5 20 19.5 1-M4 3.4～4.1
B 15を超え 24 17
C 15を超え 19 － －
SFC-050DA2 A 8 19 8 19 56 38 59.8 53 80 20.5 2.4 14.5 － 6 26 26 1-M5 7.0～8.5
B 19を超え 30 22
C 19を超え 25 － －
SFC-055DA2 C 10 30 10 30 63 － 68.7 60 85 24 2.6 － 23 7.75 31 31 1-M6 14～15
SFC-060DA2 A 11 24 11 24 68 46 73.3 65 90 25.2 3.2 17.5 － 7.75 31 31 1-M6 14～15
B 24を超え 35 26.5
C 24を超え 30 － －
  • ※形状 TYPE（A・B・C）はご採用いただく穴径の組み合わせにより自動的に決定いたしますのでご指示いただくことはできません。
  • ※クランプボルトMの呼びは数量-ねじの呼びで、数量は片側ハブの数量です。
  • ※SFC-010の( )内の数値は、d1またはd2がφ8mmの場合の値となります。
  • ※対応可能な全長Lは上表L寸法最小から最大の範囲です。1mm単位にて指定してください。
  • ※Ｌ寸法が標準よりも短い場合、左右のクランプボルト位相は45°ずれた位置となります。
  • ※標準穴径はSFC(DA2)の標準穴径でご確認ください。

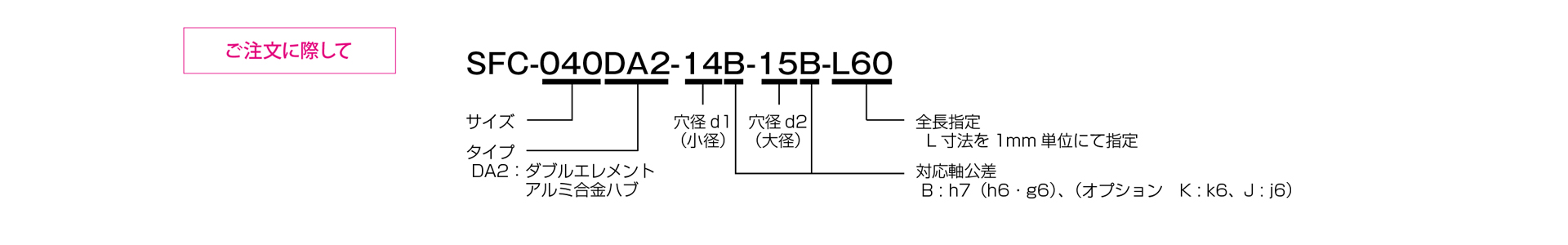

三木プーリのサーボフレックスシリーズSFCモデル DA2タイプ（全長指定仕様）金属板ばねカップリング ご注文時の型式構成説明図
