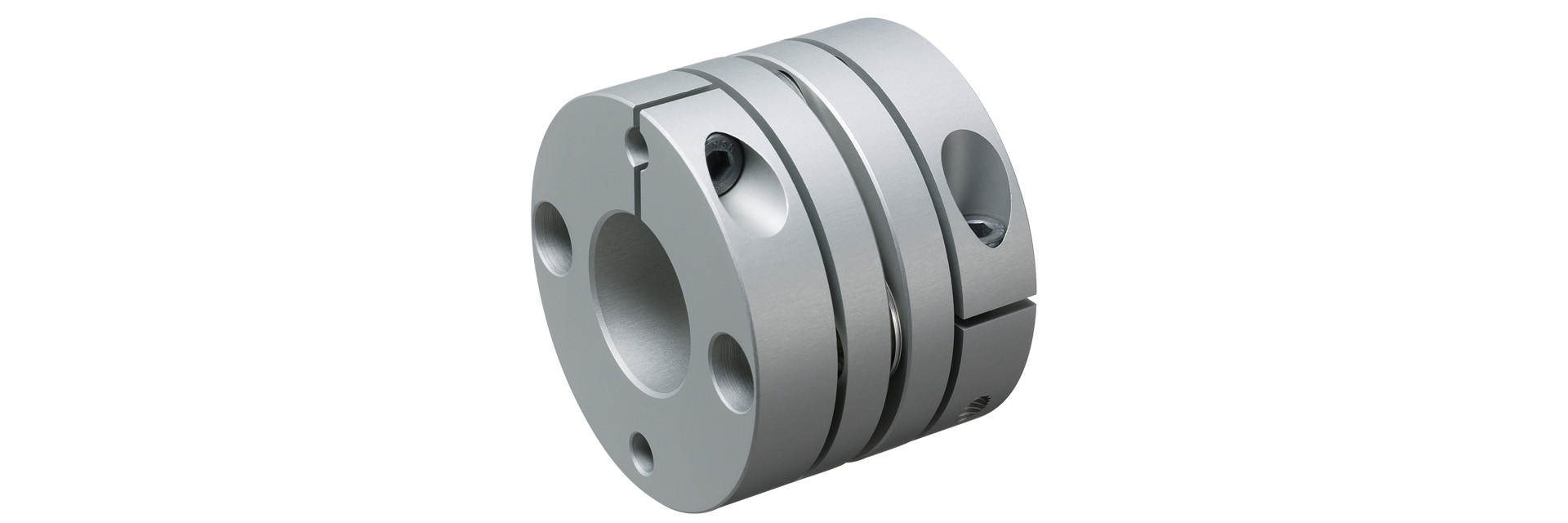

三木プーリのサーボフレックスSFCモデル SFC-SA2タイプ 金属板ばねカップリング製品画像（サーボモータ用高精度軸継手・高剛性トルク伝達）
カタログ ダウンロード
会員限定 3D CADダウンロード
取扱説明書 ダウンロード
クランプハブに軽量、高強度の高力アルミ合金を採用した板ばねタイプのカップリングで、ねじり剛性が高く高応答に対応できます。また、軸径連動型のハブ外径寸法とすることで慣性モーメント低減にも貢献しています。SA2タイプは、シングルエレメントの高剛性タイプです。

【仕様】

型式 許容トルク［N･m］ 許容誤差 最高回転速度［min^-1］ ねじりばね定数［N･m/rad］ 軸方向ばね定数［N/mm］ 形状TYPE 慣性モーメント［kg･m2］ 質量［kg］ 価格［円］
偏心［mm］ 偏角［゜］ 軸方向［mm］
SFC-002SA2 0.25 0.01 0.5 ±0.04 10000 190 34 C 0.06×10−6 0.003 6,270
SFC-005SA2 0.6 0.02 0.5 ±0.05 10000 500 140 C 0.26×10−6 0.007 6,270
SFC-010SA2 1 0.02 1 ±0.1 10000 1400 140 C 0.58×10−6 0.011 5,150
SFC-020SA2 2 0.02 1 ±0.15 10000 3700 64 C 2.39×10−6 0.025 5,940
SFC-025SA2 4 0.02 1 ±0.19 10000 5600 60 C 3.67×10−6 0.029 6,330
SFC-030SA2 5 0.02 1 ±0.2 10000 8000 64 A 4.07×10−6 0.034 6,750
5 0.02 1 ±0.2 10000 8000 64 B 6.09×10−6 0.041 6,750
5 0.02 1 ±0.2 10000 8000 64 C 8.20×10−6 0.049 6,750
SFC-035SA2 10 0.02 1 ±0.25 10000 18000 112 C 18.44×10−6 0.082 7,710
SFC-040SA2 12 0.02 1 ±0.3 10000 20000 80 A 16.71×10−6 0.077 9,470
12 0.02 1 ±0.3 10000 20000 80 B 22.55×10−6 0.085 9,470
12 0.02 1 ±0.3 10000 20000 80 C 29.25×10−6 0.100 9,470
SFC-050SA2 25 0.02 1 ±0.4 10000 32000 48 A 55.71×10−6 0.159 11,250
25 0.02 1 ±0.4 10000 32000 48 B 76.26×10−6 0.177 11,250
25 0.02 1 ±0.4 10000 32000 48 C 99.03×10−6 0.206 11,250
SFC-055SA2 40 0.02 1 ±0.42 10000 50000 43 C 188.0×10−6 0.314 14,320
SFC-060SA2 60 0.02 1 ±0.45 10000 70000 76.4 A 145.9×10−6 0.283 17,040
60 0.02 1 ±0.45 10000 70000 76.4 B 205.0×10−6 0.326 17,040
60 0.02 1 ±0.45 10000 70000 76.4 C 268.6×10−6 0.385 17,040
SFC-080SA2 100 0.02 1 ±0.55 10000 140000 128 C 710.6×10−6 0.708 24,050
SFC-090SA2 180 0.02 1 ±0.65 10000 100000 108 C 1236×10−6 0.946 39,960
SFC-100SA2 250 0.02 1 ±0.74 10000 120000 111 C 1891×10−6 1.202 66,100
  • 形状 TYPE（A・B・C）はご採用いただく穴径の組み合わせにより自動的に決定いたしますのでご指示いただくことはできません。
  • 軸締結部分の保持力により許容トルクが制限を受ける場合がありますので、標準穴径でご確認ください。
  • 最高回転速度は動バランスを考慮しておりません。
  • ねじりばね定数の値は、エレメント部のみの実測値です。
  • 慣性モーメントおよび質量は、最大穴径時の値となります。

【寸法】

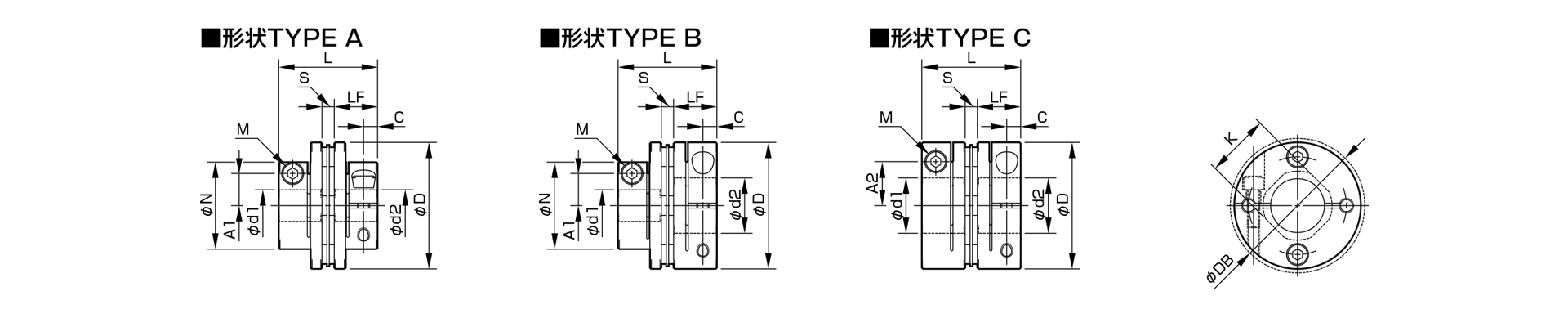

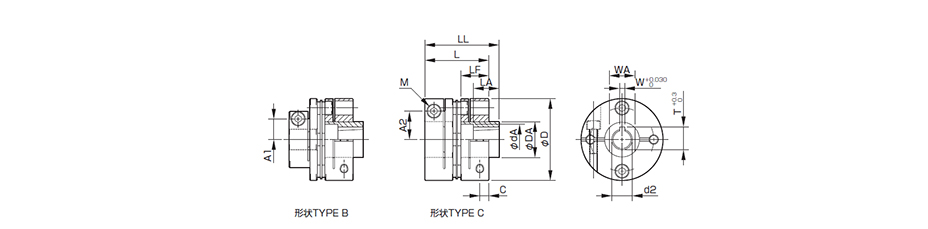

三木プーリのサーボフレックスSFCモデル SFC-SA2タイプ 金属板ばねカップリング寸法図（サーボモータ用高精度軸継手・高剛性トルク伝達）
単位 [mm]
型式 d1 d2 D DB N Ｌ LF S A1 A2 C K M 締め付けトルク
［N･m］		 形状TYPE
最小 最大 最小 最大
SFC-002SA2 3 5 3 5 12 12.4 ─ 12.35 5.9 0.55 ─ 3.7 1.9 5.6 1-M1.6 0.23～0.28 Ｃ
SFC-005SA2 3 6 3 6 16 ─ ─ 16.7 7.85 1 ─ 4.8 2.5 6.5 1-M2 0.4～0.5 C
SFC-010SA2 3 8 3 8 19 ─ ─ 19.35 9.15 1.05 ─ 5.8(6) 3.15 8.5 1-M2.5(M2) 1.0～1.1(0.4~0.5) C
SFC-020SA2 4 10 4 11 26 ─ ─ 23.15 10.75 1.65 ─ 9.5 3.3 10.6 1-M2.5 1.0～1.1 C
SFC-025SA2 5 14 5 14 29 ─ ─ 23.4 10.75 1.9 ─ 11 3.3 14.5 1-M2.5 1.0～1.1 C
SFC-030SA2 5 10 5 10 34 ─ 21.6 27.3 12.4 2.5 8 ─ 3.75 14.5 1-M3 1.5～1.9 A
5 10 10を超え 16 34 ─ 21.6 27.3 12.4 2.5 8 12.5 3.75 14.5 1-M3 1.5～1.9 B
10を超え 14 10を超え 16 34 ─ ─ 27.3 12.4 2.5 ─ 12.5 3.75 14.5 1-M3 1.5～1.9 C
SFC-035SA2 6 16 6 19 39 ─ ─ 34 15.5 3 ─ 14 4.5 17 1-M4 3.4～4.1 C
SFC-040SA2 8 15 8 15 44 ─ 29.6 34 15.5 3 11 ─ 4.5 19.5 1-M4 3.4～4.1 A
8 15 15を超え 24 44 ─ 29.6 34 15.5 3 11 17 4.5 19.5 1-M4 3.4～4.1 B
15を超え 19 15を超え 24 44 ─ ─ 34 15.5 3 ─ 17 4.5 19.5 1-M4 3.4～4.1 C
SFC-050SA2 8 19 8 19 56 ─ 38 43.4 20.5 2.4 14.5 ─ 6 26 1-M5 7.0～8.5 A
8 19 19を超え 30 56 ─ 38 43.4 20.5 2.4 14.5 22 6 26 1-M5 7.0～8.5 B
19を超え 25 19を超え 30 56 ─ ─ 43.4 20.5 2.4 ─ 22 6 26 1-M5 7.0～8.5 C
SFC-055SA2 10 30 10 30 63 ─ ─ 50.6 24 2.6 ─ 23 7.75 31 1-M6 14～15 C
SFC-060SA2 11 24 11 24 68 ─ 46 53.6 25.2 3.2 17.5 ─ 7.75 31 1-M6 14～15 A
11 24 24を超え 35 68 ─ 46 53.6 25.2 3.2 17.5 26.5 7.75 31 1-M6 14～15 B
24を超え 30 24を超え 35 68 ─ ─ 53.6 25.2 3.2 ─ 26.5 7.75 31 1-M6 14～15 C
SFC-080SA2 18 35 18 40 82 ─ ─ 68 30 8 ─ 28 9 38 1-M8 27～30 C
SFC-090SA2 25 40 25 45 94 ─ ─ 68.3 30 8.3 ─ 34 9 42 1-M8 27～30 C
SFC-100SA2 32 45 32 45 104 ─ ─ 69.8 30 9.8 ─ 39 9 48 1-M8 27～30 C
  • 形状 TYPE（A・B・C）はご採用いただく穴径の組み合わせにより自動的に決定いたしますのでご指示いただくことはできません。
  • φDB寸法は、ハブ外径よりもクランプボルトの頭が出ている場合の寸法です。
  • クランプボルトＭの呼びは数量-ねじの呼びで、数量は片側ハブの数量です。
  • SFC-010の( )内の数値は、d1またはd2がφ8mmの場合の値となります。

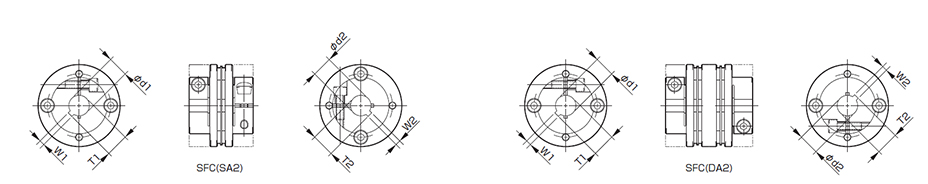

【標準穴径】

標準(オプション)穴径　d1･d2[ｍｍ]と制限を受ける許容トルク[N･m]
穴径呼び 3 4 5 6 6.35 7 8 9 9.525 10 11 12 13 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42 45
軸公差　h7(h6･g6) B ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
軸公差　j6(オプション) J 　 　 　 　 　 　 　 　 　 ○ 　 ○ ○ ○ 　 　 　
軸公差　k6(オプション) K 　 　 　 ○ ○ 　 　 　 ○ 　 ○ 　 ○ ○ ○ 　 　 ○ 　 ○ 　 　
SFC-002SA2 d1 ● ● ●
d2 ● ● ●
SFC-005SA2 d1 ● ● ● ●
d2 ● ● ● ●
SFC-010SA2 d1 ● ● ● ● ● ● ●
d2 ● ● ● ● ● ● ●
SFC-020SA2 d1 ● ● ● ● ● ● ● ● ●
d2 ● ● ● ● ● ● ● ● ● ●
SFC-025SA2 d1 2.1 ● ● ● ● ● ● ● ● ● ● ●
d2 2.1 ● ● ● ● ● ● ● ● ● ● ●
SFC-030SA2 d1 2.8 3.4 ● ● ● ● ● ● ● ● ● ●
d2 2.8 3.4 ● ● ● ● ● ● ● ● ● ● ● ●
SFC-035SA2 d1 5 5 6.6 ● ● ● ● ● ● ● ● ● ●
d2 5 5 6.6 ● ● ● ● ● ● ● ● ● ● ● ● ●
SFC-040SA2 d1 9 ● ● ● ● ● ● ● ● ● ● ● ●
d2 9 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
SFC-050SA2 d1 18 20 22 22 ● ● ● ● ● ● ● ● ● ● ● ● ●
d2 18 20 22 22 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
SFC-055SA2 d1 31 34 36 38 ● ● ● ● ● ● ● ● ● ● ● ●
d2 31 34 36 38 ● ● ● ● ● ● ● ● ● ● ● ●
SFC-060SA2 d1 50 51 ● ● ● ● ● ● ● ● ● ● ● ● ●
d2 50 51 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
SFC-080SA2 d1 ● ● ● ● ● ● ● ● ● ●
d2 ● ● ● ● ● ● ● ● ● ● ● ●
SFC-090SA2 d1 ● ● ● ● ● ● ●
d2 ● ● ● ● ● ● ● ● ●
SFC-100SA2 d1 226 ● ● ● ● ●
d2 226 ● ● ● ● ●
  • 標準穴径は、軸公差h7(h6･g6)用：呼びBとなります。ただし、穴径φ35の場合の軸公差は+0.010～-0.025となります。
  • 軸公差j6･k6用：呼びJ･Kはオプション対応となり、○印の穴径のみの対応となります。
  • ●印と数値の入っている欄の穴径は標準穴径として対応しています。上表以外の穴径については、途別対応可能な場合がありますのでお問い合わせください。
  • 数値の入っている欄の穴径は、その穴径が小さいため、軸締結部分での保持力によって許容トルクが制限を受けます。数値はその許容トルク［Ｎ・ｍ］を示しています。

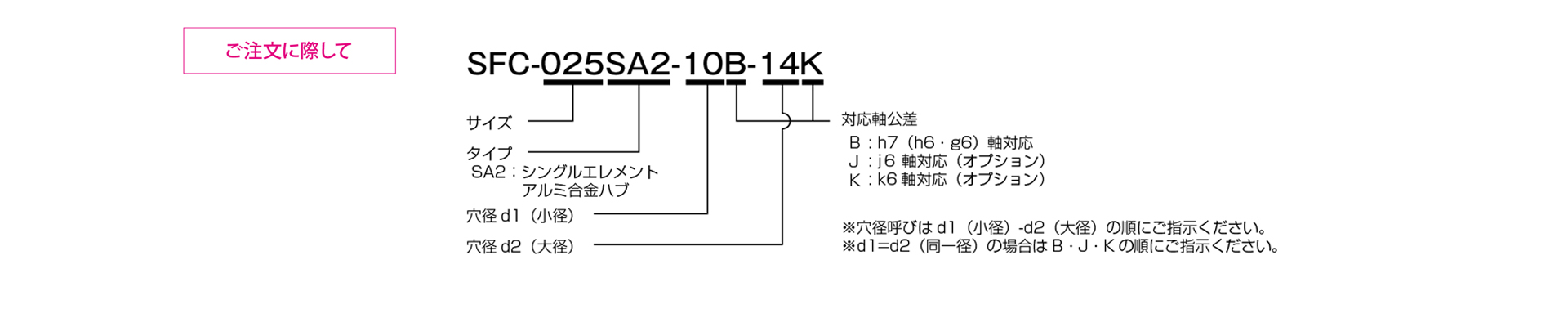

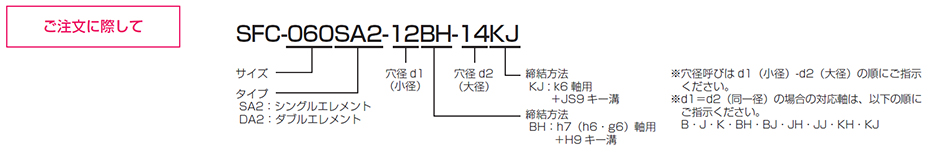

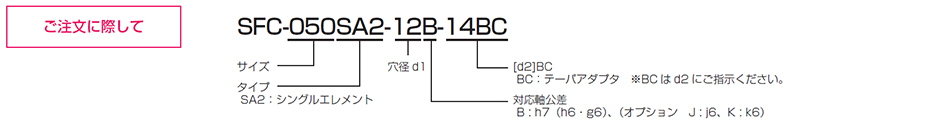

三木プーリのサーボフレックスシリーズSFCモデル SA2タイプ 金属板ばねカップリング ご注文時の型式構成説明図
