SFF［SS-CC/CF］簡易クリーン対応タイプ

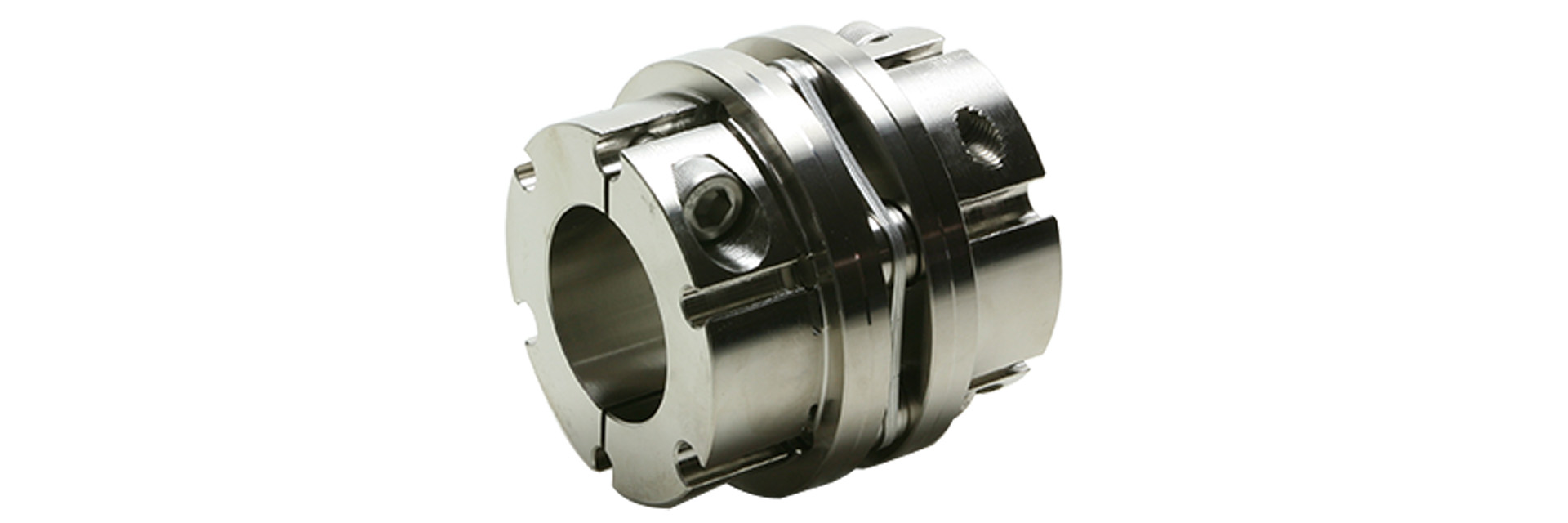

三木プーリのサーボフレックスSFFモデル SFF-SSクリーン仕様タイプ 金属板ばねカップリング製品画像（クリーン環境対応・サーボモータ用高精度軸継手）
カタログ ダウンロード
取扱説明書 ダウンロード
送り軸用途のサーボモータ駆動用カップリングSFFモデルのシングルエレメントタイプに無電解ニッケルめっきを施し、クリーン洗浄・組み立て、クリーン梱包を実施した簡易クリーン対応です。軸力確保のためのクランプボルト用グリースは、フッ素系グリースと低発塵グリースの二種類から選択可能です。

【仕様】クランプ締結タイプ

型式 許容トルク
［N･m］		 許容誤差 最高回転速度
［min－1］		 ねじりばね定数
［N･m/rad］		 軸方向ばね定数
［N/mm］		 慣性モーメント
［kg･m2］		 質量
［kg］		 価格
［円］
偏心
［mm］		 偏角
［°］		 軸方向
［mm］

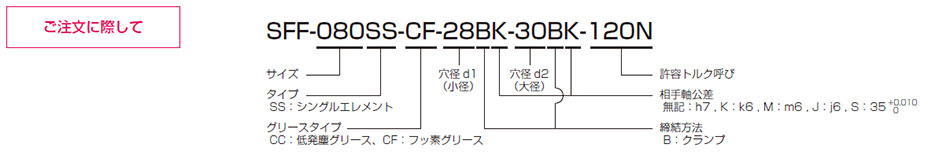

SFF-040SS-□-□B-□B-8N 8 0.02 1 ±0.2 18000 15000 174 0.03×10-3 0.17 -
SFF-050SS-□-□B-□B-16N 16 0.02 1 ±0.3 18000 32000 145 0.10×10-3 0.36 -
SFF-060SS-□-□B-□B-40N 40 0.02 1 ±0.3 18000 104000 399 0.22×10-3 0.52 -
SFF-060SS-□-□B-□B-50N 50 0.02 1 ±0.3 18000 104000 399 0.23×10-3 0.49 -
SFF-070SS-□-□B-□B-65N 65 0.02 1 ±0.5 18000 240000 484 0.40×10-3 0.72 -
SFF-080SS-□-□B-□B-120N 120 0.02 1 ±0.5 17000 310000 546 1.25×10-3 1.40 -
SFF-090SS-□-□B-□B-150N 150 0.02 1 ±0.6 15000 520000 321 1.58×10-3 1.53 -
SFF-100SS-□-□B-□B-250N 250 0.02 1 ±0.65 13000 740000 540 3.27×10-3 2.53 -
  • 最高回転速度は動バランスを考慮しておりません。
  • ねじりばね定数の値は、エレメント単体での値になります。
  • 慣性モーメントおよび質量は、最大穴径時の値となります。

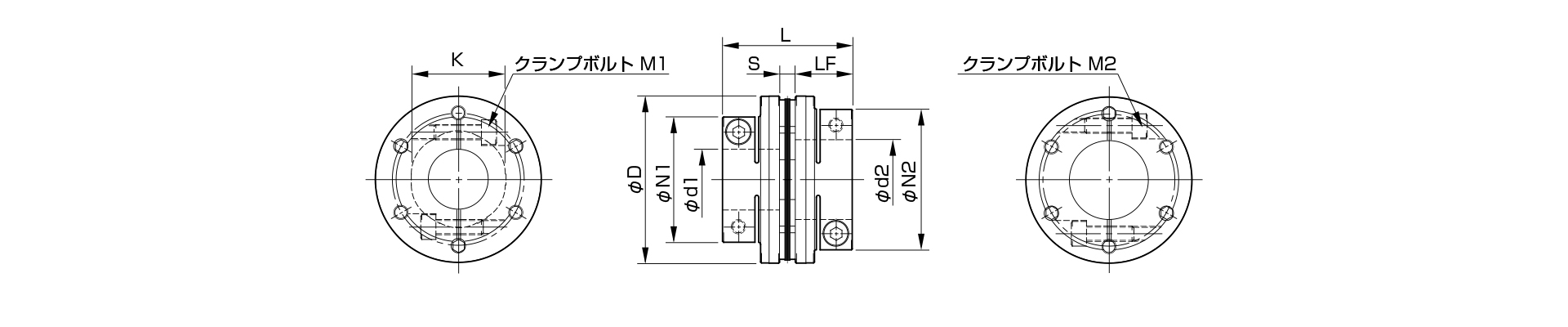

【寸法】クランプ締結タイプ

三木プーリのサーボフレックスシリーズSFFモデルSSタイプ（クリーン仕様）金属板ばねカップリング寸法図 外形寸法および主要部寸法を示す寸法図
SFF-SS 仕様表
型式d1d2DLN1・N2LFSKM1・M2締め付けトルク［N・m］
[mm][mm][mm][mm][mm][mm][mm][mm]数量-呼びCC 低発塵CF フッ素
SFF-040SS-□-□B-□B-8N 8～16 8～16 38 38.9 33 17.5 3.9 17 2-M4 4.5 4.5
SFF-050SS-□-□B-□B-16N 10～19 10～19 48 48.4 42 21.5 5.4 20 2-M5 9 8.5
SFF-060SS-□-□B-□B-40N 12～22 12～22 58 53.4 44 24 5.4 32 2-M6 16 16
- 24～28 58 53.4 48 24 5.4 32 2-M5 9 8.5
- 30 58 53.4 52 24 5.4 32 2-M5 9 8.5
SFF-060SS-□-□B-□B-50N 24～28 24～28 58 53.4 48 24 5.4 32 2-M5 9 8.5
30 30 58 53.4 52 24 5.4 32 2-M5 9 8.5
SFF-070SS-□-□B-□B-65N 18～19 18～25 68 55.9 47 25 5.9 38 2-M6 16 16
- 28～35 68 55.9 56 25 5.9 38 2-M6 16 16
SFF-080SS-□-□B-□B-120N 28～35 28～35 78 67.7 70 30 7.7 42 2-M8 37 45
38 38 78 67.7 74 30 7.7 42 2-M8 37 45
SFF-090SS-□-□B-□B-150N 35～42 35～42 88 68.3 74 30 8.3 50 2-M8 37 45
SFF-100SS-□-□B-□B-250N 38～48 38～48 98 90.2 84 40 10.2 56 2-M10 68 65
  • クランプボルトM1・M2の呼びは数量-ねじの呼びで、数量は片側ハブの数量です。
  • 軸力確保のためのクランプボルト用グリースは、低発塵グリースとフッ素グリースの２種類から選択ください。

[標準穴径]　クランプ締結タイプ

SFF標準穴径表
型式 標準穴径 d1・d2 [mm]
8 9 9.525 10 11 12 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42 45 48
SFF-040SS-□-□B-□B-8N ● ● ● ● ● ● ● ● ●
SFF-050SS-□-□B-□B-16N ● ● ● ● ● ● ● ● ●
SFF-060SS-□-□B-□B-40N ● ● ● ● ● ● ● ● ● ● ● ●
SFF-060SS-□-□B-□B-50N ● ● ● ●
SFF-070SS-□-□B-□B-65N ● ● ● ● ● ● ● ● ● ●
SFF-080SS-□-□B-□B-120N ● ● ● ● ●
SFF-090SS-□-□B-□B-150N ● ● ● ●
SFF-100SS-□-□B-□B-250N ● ● ● ●
  • ●印の入っている欄の穴径は標準穴径として対応しています。
?
