SFU［DS］タイプ

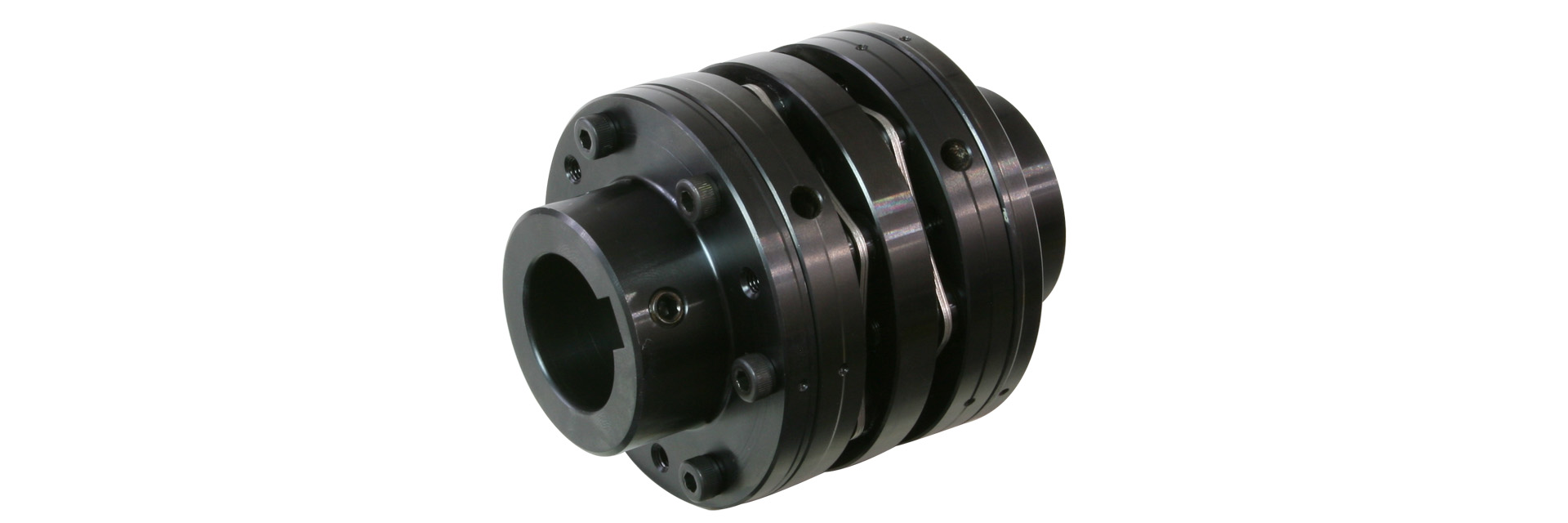

本体材質にスチールを採用した板ばねカップリングで、軸への取り付け部分であるフランジとカップリングユニットが分離できるカップリングです。高精度な組み立てが容易になるだけでなく、メンテナンス時に主・従動軸を移動させずにドロップアウトできるカップリングです。フレキシブルなダブルエレメントです。

【仕様】

型式	許容トルク［N･m］	許容誤差			最高回転速度［min^-1］	ねじりばね定数［N･m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg･m²］	質量［kg］
型式	許容トルク［N･m］	偏心［mm］	偏角［゜］	軸方向［mm］	最高回転速度［min^-1］	ねじりばね定数［N･m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg･m²］	質量［kg］
SFU-070DS-100N	100	0.25	1（片側）	±1.0	14000	120000	242	0.66×10^－3	1.04
SFU-080DS-200N	200	0.31	1（片側）	±1.0	13000	155000	273	1.58×10^－3	1.86
SFU-090DS-300N	300	0.32	1（片側）	±1.2	12000	260000	160.5	2.50×10^－3	2.29
SFU-100DS-450N	450	0.38	1（片側）	±1.3	10000	370000	270	4.83×10^－3	3.63
SFU-120DS-600N	600	0.38	1（片側）	±1.6	8000	485000	180	10.02×10^－3	5.09
SFU-140DS-1000N	1000	0.44	1（片側）	±2.0	7000	700000	180	22.57×10^－3	8.27

最高回転速度は動バランスを考慮しておりません。
ねじりばね定数の値は、エレメント単体での値になります。
慣性モーメントおよび質量は、最大穴径時の値となります。

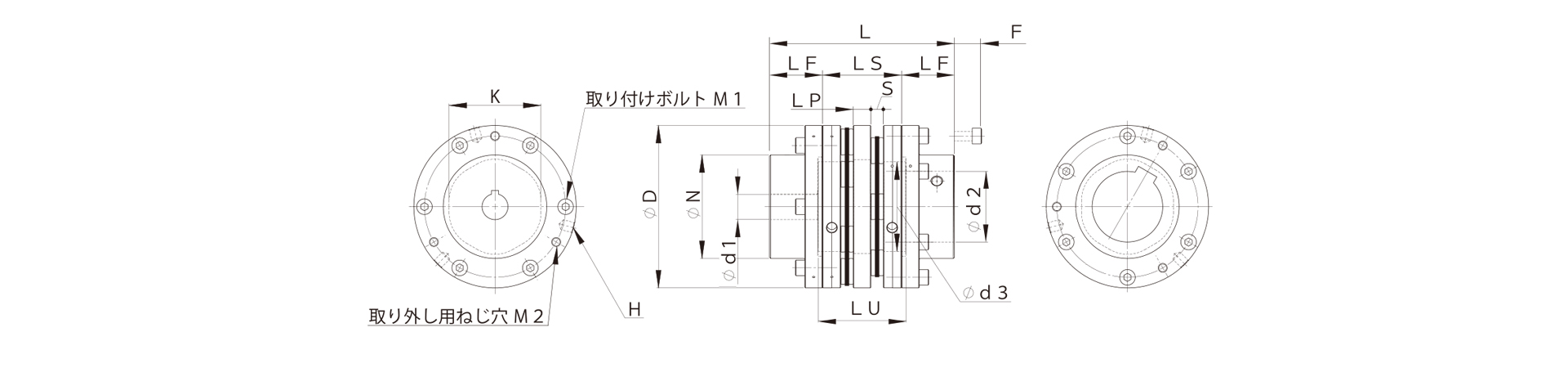

【寸法】

型式	d1・ｄ2 [mm]		D[mm]	N[mm]	L[mm]	LM[mm]	LS[mm]	LF[mm]	LP[mm]	S[mm]	F[mm]	ｄ3 [mm]	K[mm]	Ｍ1数量-呼び	M1締め付けトルク[N･m]
型式	最小	最大	D[mm]	N[mm]	L[mm]	LM[mm]	LS[mm]	LF[mm]	LP[mm]	S[mm]	F[mm]	ｄ3 [mm]	K[mm]	Ｍ1数量-呼び	M1締め付けトルク[N･m]
SFU-070DS-100N	8	25	68	40	83.8	42.6	37.8	23	8	5.9	1	36	38	6-M4	3.4
SFU-080DS-200N	11	35	78	54	100.4	54.2	48.4	26	10	7.7	5	38	42	6-M6	14
SFU-090DS-300N	11	38	88	58	108.6	55.6	48.6	30	10	8.3	2	48	50	6-M6	14
SFU-100DS-450N	16	42	98	68	128.4	65.4	58.4	35	12	10.2	0	50	56	6-M8	34
SFU-120DS-600N	19	50	118	78	134.4	65.4	58.4	38	12	10.2	1	66	68	6-M8	34
SFU-140DS-1000N	22	60	138	88	157.2	74.2	67.2	45	15	10.6	8	76	78	6-M8	34

ボルトM1の呼びは数量-ねじの呼びで、数量は片側フランジの数量です。

【標準穴径】

型式	呼び	標準穴径　d1・d2［mm］
型式	呼び	8	9	10	11	12	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40	42	45	48	50	55	56	60
SFU-070DS-□-□-100N	d1	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFU-070DS-□-□-100N	d2	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFU-080DS-□-□-200N	d1				●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFU-080DS-□-□-200N	d2				●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFU-090DS-□-□-300N	d1				●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFU-090DS-□-□-300N	d2				●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFU-100DS-□-□-450N	d1								●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFU-100DS-□-□-450N	d2								●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFU-120DS-□-□-600N	d1											●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFU-120DS-□-□-600N	d2											●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFU-140DS-□-□-1000N	d1													●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFU-140DS-□-□-1000N	d2													●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●

●印の入っている欄の穴径は標準穴径として対応しています。詳細は標準穴加工規格を参照してください。

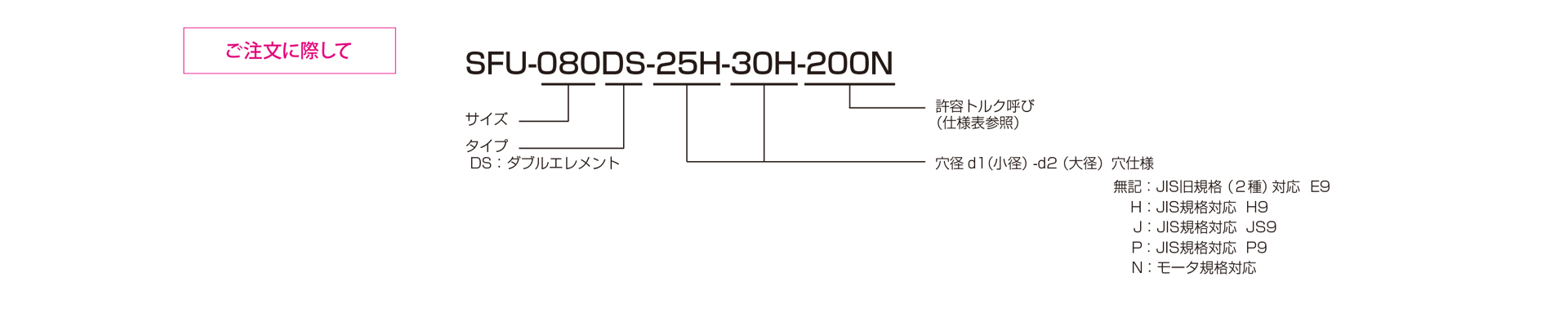

三木プーリのサーボフレックスシリーズSFUモデル DSタイプ金属板ばねカップリングご注文時の型式構成説明図

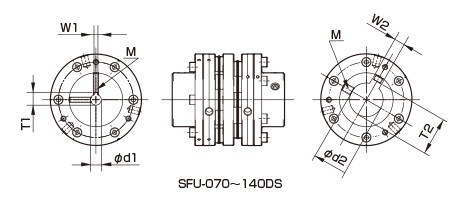

【標準穴加工規格】

単位 [mm]

旧JIS（2 種）規格対応					新JIS（H9）規格対応					新JIS（JS 9）規格対応					新JIS（P9）規格対応
穴径呼び	穴径（d1・d2）	キー溝幅（W1・W2）	キー溝高さ（T1・T2）	止めねじ穴（M）	穴径呼び	穴径（d1・d2）	キー溝幅（W1・W2）	キー溝高さ（T1・T2）	止めねじ穴（M）	穴径呼び	穴径（d1・d2）	キー溝幅（W1・W2）	キー溝高さ（T1・T2）	止めねじ穴（M）	穴径呼び
公差	H7，H8	E9	^＋0.3⁰	－	公差	H7，H8	H9	^＋0.3⁰	－	公差	H7，H8	JS9	^＋0.3⁰	－	公差
8	8^＋0.022₀	－	－	2-M4	8H	8^＋0.022₀	3^＋0.025₀	9.4	2-M4	8J	8^＋0.022₀	3~±0.0125	9.4	2-M4	8P
9	9^＋0.022₀	－	－	2-M4	9H	9^＋0.022₀	3^＋0.025₀	10.4	2-M4	9J	9^＋0.022₀	3~±0.0125	10.4	2-M4	9P
10	10^＋0.022₀	－	－	2-M4	10H	10^＋0.022₀	3^＋0.025₀	11.4	2-M4	10J	10^＋0.022₀	3~±0.0125	11.4	2-M4	10P
11	11^＋0.018₀	－	－	2-M4	11H	11^＋0.018₀	4^＋0.030₀	12.8	2-M4	11J	11^＋0.018₀	4~±0.0150	12.8	2-M4	11P
12	12^＋0.018₀	4^＋0.050_＋0.020	13.5	2-M4	12H	12^＋0.018₀	4^＋0.030₀	13.8	2-M4	12J	12^＋0.018₀	4~±0.0150	13.8	2-M4	12P
14	14^＋0.018₀	5^＋0.050_＋0.020	16.0	2-M4	14H	14^＋0.018₀	5^＋0.030₀	16.3	2-M4	14J	14^＋0.018₀	5~±0.0150	16.3	2-M4	14P
15	15^＋0.018₀	5^＋0.050_＋0.020	17.0	2-M4	15H	15^＋0.018₀	5^＋0.030₀	17.3	2-M4	15J	15^＋0.018₀	5~±0.0150	17.3	2-M4	15P
16	16^＋0.018₀	5^＋0.050_＋0.020	18.0	2-M4	16H	16^＋0.018₀	5^＋0.030₀	18.3	2-M4	16J	16^＋0.018₀	5~±0.0150	18.3	2-M4	16P
17	17^＋0.018₀	5^＋0.050_＋0.020	19.0	2-M4	17H	17^＋0.018₀	5^＋0.030₀	19.3	2-M4	17J	17^＋0.018₀	5~±0.0150	19.3	2-M4	17P
18	18^＋0.018₀	5^＋0.050_＋0.020	20.0	2-M4	18H	18^＋0.018₀	6^＋0.030₀	20.8	2-M5	18J	18^＋0.018₀	6~±0.0150	20.8	2-M5	18P
19	19^＋0.021₀	5^＋0.050_＋0.020	21.0	2-M4	19H	19^＋0.021₀	6^＋0.030₀	21.8	2-M5	19J	19^＋0.021₀	6~±0.0150	21.8	2-M5	19P
20	20^＋0.021₀	5^＋0.050_＋0.020	22.0	2-M4	20H	20^＋0.021₀	6^＋0.030₀	22.8	2-M5	20J	20^＋0.021₀	6~±0.0150	22.8	2-M5	20P
22	22^＋0.021₀	7^＋0.061_＋0.025	25.0	2-M6	22H	22^＋0.021₀	6^＋0.030₀	24.8	2-M5	22J	22^＋0.021₀	6~±0.0150	24.8	2-M5	22P
24	24^＋0.021₀	7^＋0.061_＋0.025	27.0	2-M6	24H	24^＋0.021₀	8^＋0.036₀	27.3	2-M6	24J	24^＋0.021₀	8~±0.0180	27.3	2-M6	24P
25	25^＋0.021₀	7^＋0.061_＋0.025	28.0	2-M6	25H	25^＋0.021₀	8^＋0.036₀	28.3	2-M6	25J	25^＋0.021₀	8~±0.0180	28.3	2-M6	25P
28	28^＋0.021₀	7^＋0.061_＋0.025	31.0	2-M6	28H	28^＋0.021₀	8^＋0.036₀	31.3	2-M6	28J	28^＋0.021₀	8~±0.0180	31.3	2-M6	28P
30	30^＋0.021₀	7^＋0.061_＋0.025	33.0	2-M6	30H	30^＋0.021₀	8^＋0.036₀	33.3	2-M6	30J	30^＋0.021₀	8~±0.0180	33.3	2-M6	30P
32	32^＋0.025₀	10^＋0.061_＋0.025	35.5	2-M8	32H	32^＋0.025₀	10^＋0.036₀	35.3	2-M8	32J	32^＋0.025₀	10~±0.0180	35.3	2-M8	32P
35	35^＋0.025₀	10^＋0.061_＋0.025	38.5	2-M8	35H	35^＋0.025₀	10^＋0.036₀	38.3	2-M8	35J	35^＋0.025₀	10~±0.0180	38.3	2-M8	35P
38	38^＋0.025₀	10^＋0.061_＋0.025	41.5	2-M8	38H	38^＋0.025₀	10^＋0.036₀	41.3	2-M8	38J	38^＋0.025₀	10~±0.0180	41.3	2-M8	38P
40	40^＋0.025₀	10^＋0.061_＋0.025	43.5	2-M8	40H	40^＋0.025₀	12^＋0.043₀	43.3	2-M8	40J	40^＋0.025₀	12~±0.0215	43.3	2-M8	40P
42	42^＋0.025₀	12^＋0.075_＋0.032	45.5	2-M8	42H	42^＋0.025₀	12^＋0.043₀	45.3	2-M8	42J	42^＋0.025₀	12~±0.0215	45.3	2-M8	42P
45	45^＋0.025₀	12^＋0.075_＋0.032	48.5	2-M8	45H	45^＋0.025₀	14^＋0.043₀	48.8	2-M10	45J	45^＋0.025₀	14~±0.0215	48.8	2-M10	45P
48	48^＋0.025₀	12^＋0.075_＋0.032	51.5	2-M8	48H	48^＋0.025₀	14^＋0.043₀	51.8	2-M10	48J	48^＋0.025₀	14~±0.0215	51.8	2-M10	48P
50	50^＋0.025₀	12^＋0.075_＋0.032	53.5	2-M8	50H	50^＋0.025₀	14^＋0.043₀	53.8	2-M10	50J	50^＋0.025₀	14~±0.0215	53.8	2-M10	50P
55	55^＋0.030₀	15^＋0.075_＋0.032	60.0	2-M10	55H	55^＋0.030₀	16^＋0.043₀	59.3	2-M10	55J	55^＋0.030₀	16~±0.0215	59.3	2-M10	55P
56	56^＋0.030₀	15^＋0.075_＋0.032	61.0	2-M10	56H	56^＋0.030₀	16^＋0.043₀	60.3	2-M10	56J	56^＋0.030₀	16~±0.0215	60.3	2-M10	56P
60	60^＋0.030₀	15^＋0.075_＋0.032	65.0	2-M10	60H	60^＋0.030₀	18^＋0.043₀	64.4	2-M10	60J	60^＋0.030₀	18~±0.0215	64.4	2-M10	60P

単位 [mm]

新規格モータ対応
穴径呼び	穴径（d1・d2）	キー溝幅（W1・W2）	キー溝高さ（T1・T2）	止めねじ穴（M）
公差	G7，F7	H9	⁺⁰.3⁰	－
14N	14^＋0.024_＋0.006	5^＋0.030₀	16.3	2-M4
19N	19^＋0.028_＋0.007	6^＋0.030₀	21.8	2-M5
24N	24^＋0.028_＋0.007	8^＋0.036₀	27.3	2-M6
28N	28^＋0.028_＋0.007	8^＋0.036₀	31.3	2-M6
38N	38^＋0.050_＋0.025	10^＋0.036₀	41.3	2-M8
42N	42^＋0.050_＋0.025	12^＋0.043₀	45.3	2-M8
48N	48^＋0.050_＋0.025	14^＋0.043₀	51.8	2-M10
55N	55^＋0.060_＋0.030	16^＋0.043₀	59.3	2-M10
60N	60^＋0.060_＋0.030	18^＋0.043₀	64.4	2-M10

5.順不同リスト(米印)-2

【止めねじの位置】

型式	止めねじの端面からの距離［mm］
SFU-070	7
SFU-080	8
SFU-090	9
SFU-100	12
SFU-120	12
SFU-140	15

止めねじとキー溝の位置は同一平面上にはなりません。　※止めねじは製品に付属します。
キー溝加工の位置精度は目視です。　※キー溝の各ハブに対する位置精度が必要な場合は、お問い合わせください。
