DLモデル

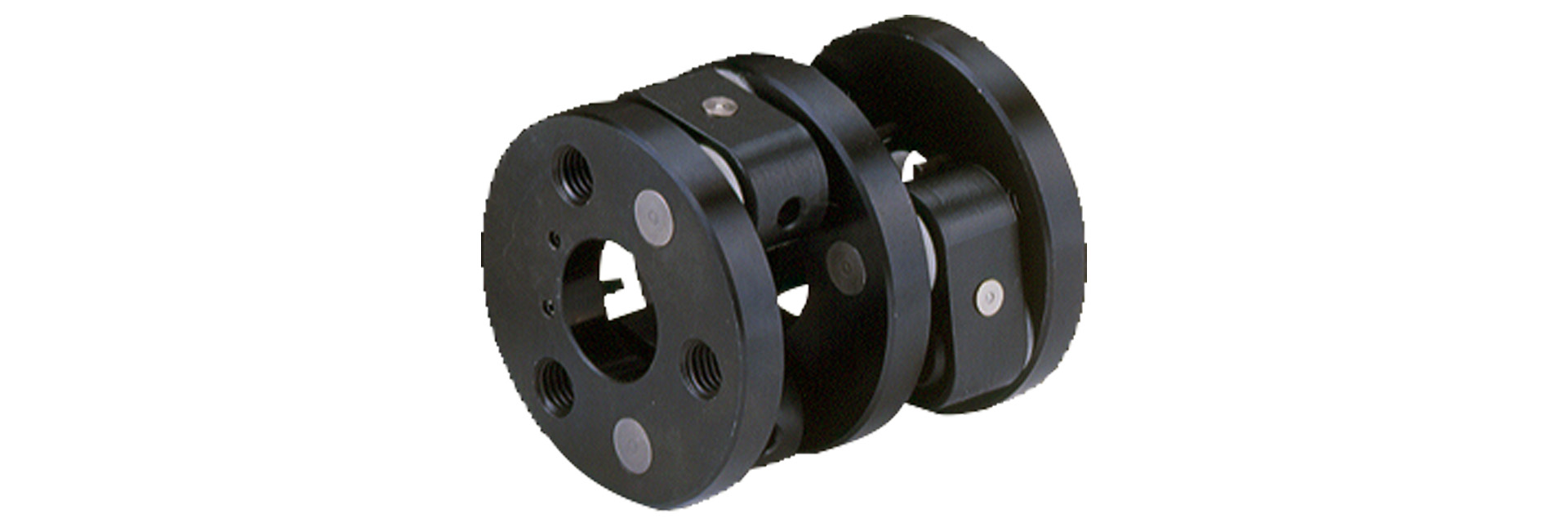

三木プーリのシュミット DLタイプ リンク式カップリング製品画像（偏心許容・高耐久構造・産業用伝動軸継手）
カタログ ダウンロード
取扱説明書 ダウンロード
リンクのクランクモーションを利用した軸心違いカップリングで、一方のエンドディスクに入力された動力は、リンクとセンターディスクを介して他方のエンドディスクに伝達されます。リンクによる動力伝達のため反力の発生が極めて小さく最大±4mmと大きな偏心を許容することができます。

【仕様】

型式 リンク数 偏心量［mm］ 許容トルク［N ･m］ 最高回転速度［min^-1］ 慣性モーメント［kg ･m2］ 質量［kg］ 価格［円］
DL 7.7-02 2 × 2 2 93 2000 7.75 × 10^-4 1.1 69,090
DL 7.9-03 2 × 2 3 135 1800 2.30 × 10^-3 1.7 75,790
DL 10.12-04 2× 2 4 402 1600 9.98 × 10^-3 4.4 100,110
DL 13.14-04 2 × 2 4 706 1400 2.60 × 10^-2 9.1 124,950
DL 16.16-04 2 × 2 4 1230 1200 5.10 × 10^-2 13.9 184,310
DL 20.20-04 2 × 2 4 2310 1000 1.44 × 10^-1 24.1 238,140
  • 最高回転速度は動バランスを考慮しておりません。

【寸法】

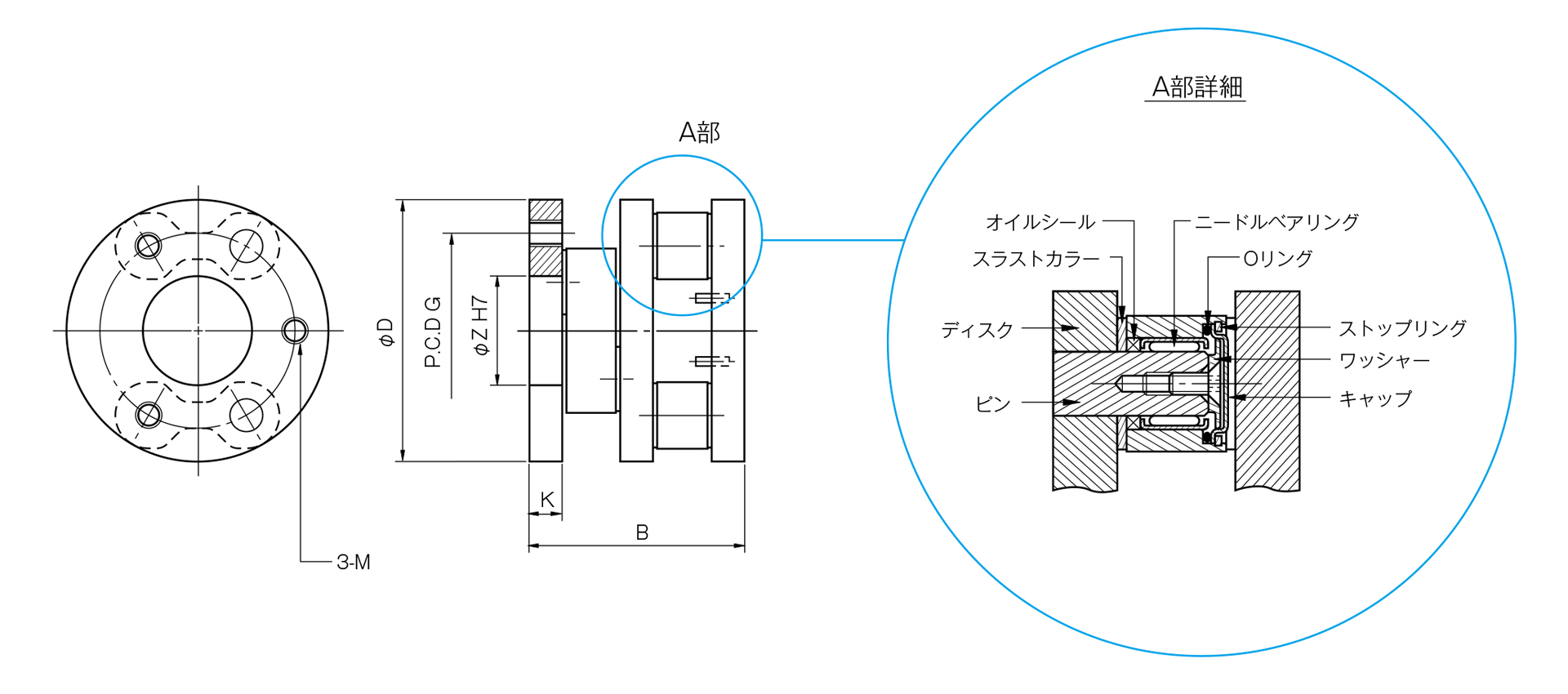

三木プーリのシュミット（リンク式カップリング）DLモデル寸法図 外形寸法および主要部寸法を示す寸法図
単位 [mm]
型式 D B Z G M K CADファイルNo.
DL 7.7-02 70 74 25 48 M10 10 −
DL 7.9-03 92 74 45 70 M10 10 −
DL 10.12-04 120 101 50 90 M12 15 −
DL 13.14-04 140 134 55 100 M16 22 −
DL 16.16-04 160 155 60 115 M16 25 −
DL 20.20-04 200 196 80 150 M20 30 −

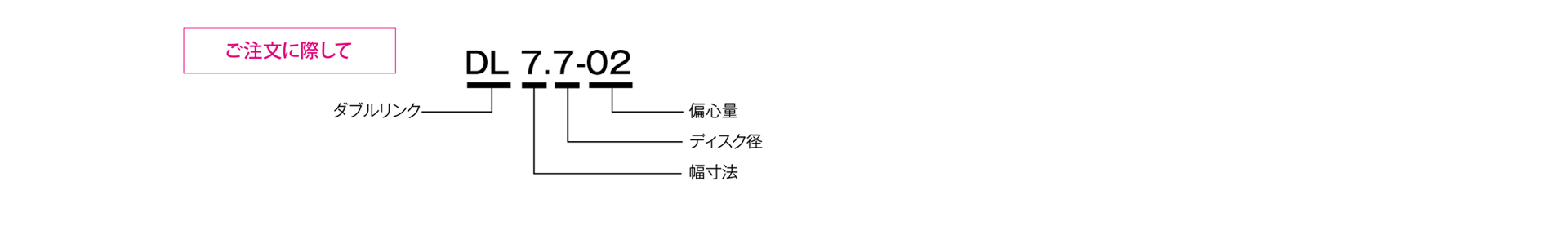

三木プーリのシュミット（リンク式カップリング）DLモデル ピンブッシュ・リンク式カップリング ご注文時の型式構成説明図
