NSSモデル

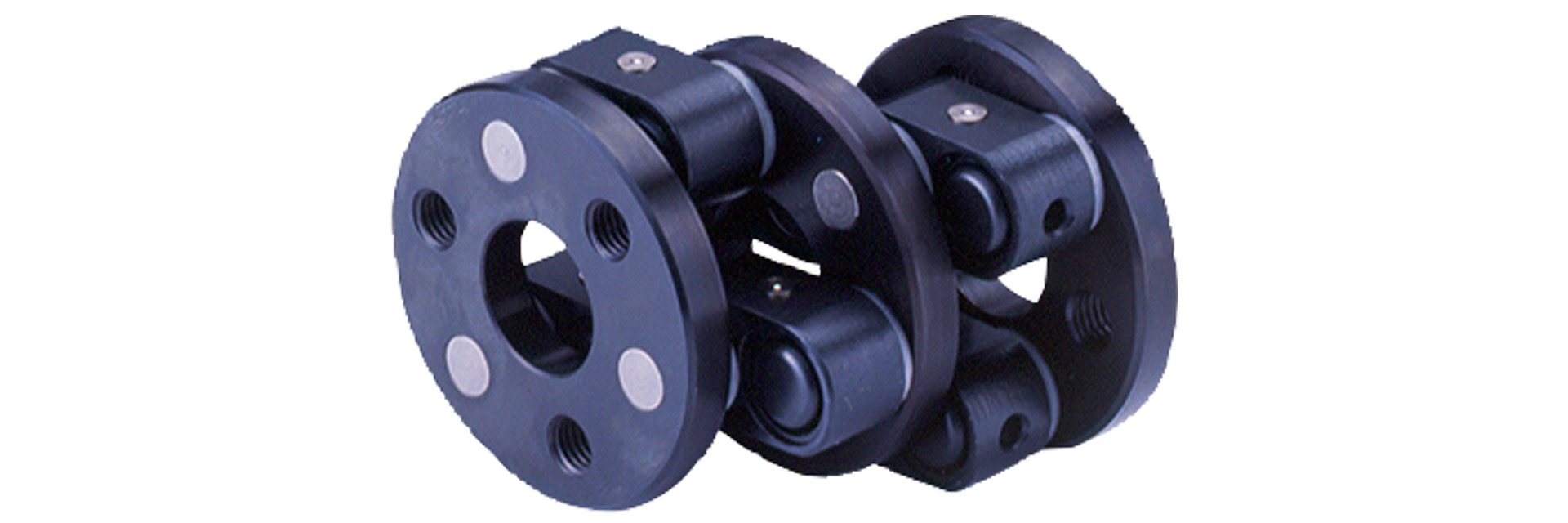

三木プーリのシュミット NSSタイプ リンク式カップリング製品画像（大偏心対応・高柔軟性・特殊用途軸継手）
カタログ ダウンロード
取扱説明書 ダウンロード
リンクのクランクモーションを利用した軸心違いカップリングで、一方のエンドディスクに入力された動力は、リンクとセンターディスクを介して他方のエンドディスクに伝達されます。動力伝達をリンクのクランクモーションによっておこなっているため、回転中の軸心の平行移動も可能です。

【仕様】

型式 リンク数 偏心量 トルク 最高回転速度［minー1］ 軸受基本負荷［N］ ピンのピッチ＝円の半径［m］ 慣性モーメント［kg･m2］ 質量［kg］ 価格［円］
最小［mm］S×0.25 最大［mm］S×0.95 直線最大[mm] 常用［N ･m］ 最大［N ･m］ C R
NSS 7.3.7 3×2 9 34 65 49 137 3000 3870 0.024 9.03×10ー4 1.3 96,100
NSS 7.7.9 3×2 18 66 128 68 196 2500 3870 0.035 2.69×10ー3 1.9 106,160
NSS 10.9.12 3×2 23 85 165 196 600 2000 8920 0.045 1.15×10ー2 4.9 141,550
NSS 13.9.14 3×2 23 85 165 350 1060 1800 14120 0.050 2.80×10ー2 10.4 172,410
NSS 16.10.16 3×2 25 95 183 640 1850 1500 21570 0.057 5.80×10ー2 15.7 234,780
NSS 20.9.20 3×2 23 85 165 1180 3470 1000 30890 0.075 1.61×10ー1 27 307,070
NSS 20.9.20/4 4×2 23 85 165 1370 4170 600 30890 0.075 1.80×10ー1 30 479,640
NSS 20.9.23/5 5×2 23 85 165 2060 6280 500 30890 0.090 3.08×10ー1 35 617,170
NSS 20.9.25/6 6×2 23 85 165 2750 8340 460 30890 0.100 4.48×10ー1 43 718,780
NSS 20.9.33/8 8×2 23 85 165 5200 15700 300 30890 0.140 1.19 59 953,080
NSS 20.9.39/10 10×2 23 85 165 7850 23500 250 30890 0.170 2.25 79 1,100,150
  • リンク数が3×2以外は受注生産品となります。
  • 最高回転速度は動バランスを考慮しておりません。
  • シュミットカップリングNSSモデルの選定は、必ずP96～P99の「設計上の確認事項」にしたがって寿命時間を考慮した上で選定してください。

【寸法】

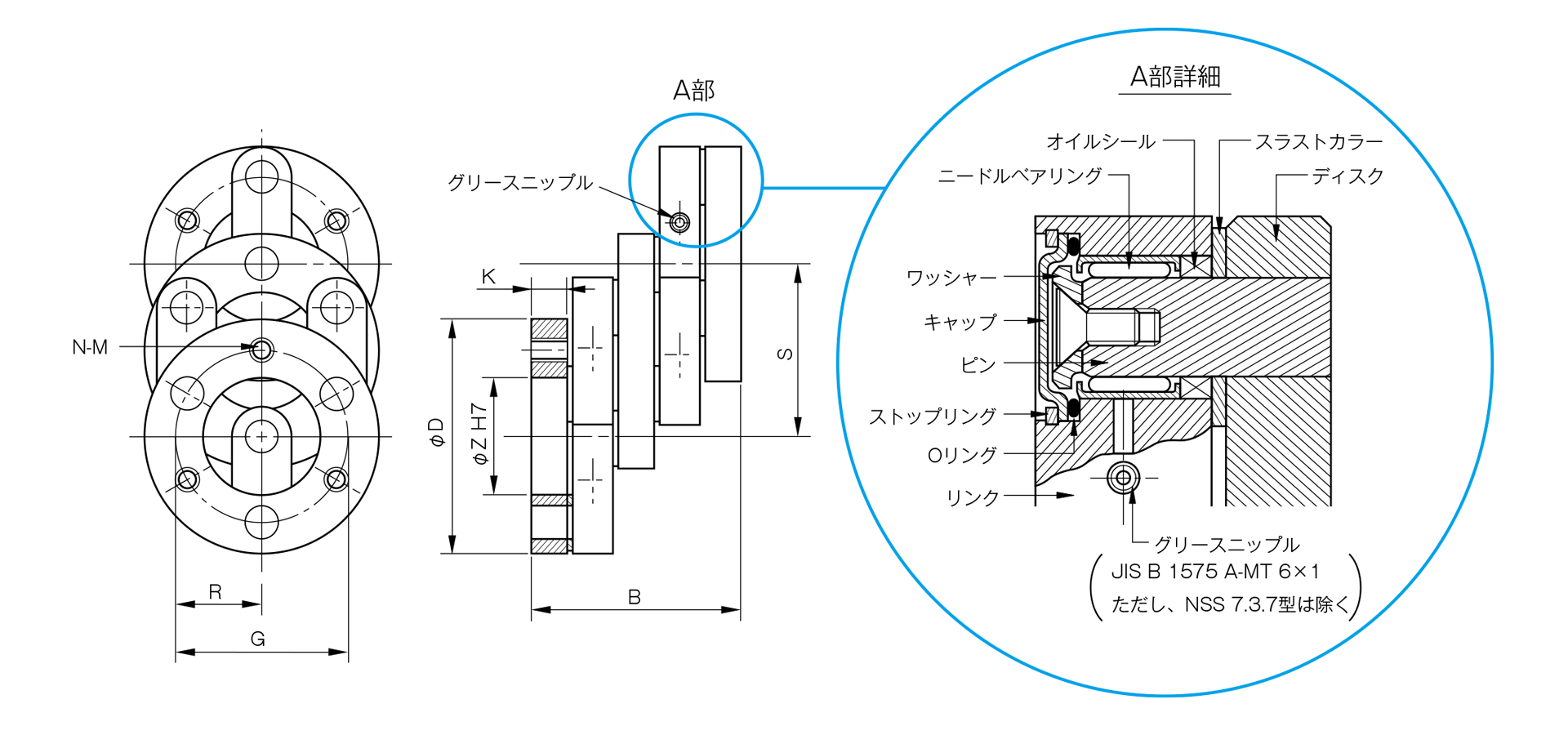

三木プーリのシュミット（リンク式カップリング）NSSモデル寸法図 外形寸法および主要部寸法を示す寸法図
単位 [mm]
型式 D B S Z G N M K CADファイルNo.
NSS 7.3.7 70 74 36 25 48 3 M10 10 −
NSS 7.7.9 92 74 70 45 70 3 M10 10 −
NSS 10.9.12 120 101 90 50 90 3 M12 15 −
NSS 13.9.14 140 134 90 55 100 3 M16 22 −
NSS 16.10.16 160 155 100 60 115 3 M16 25 −
NSS 20.9.20 200 196 90 80 150 3 M20 30 −
NSS 20.9.20/4 200 196 90 80 150 4 M20 30 −
NSS 20.9.23/5 230 196 90 120 180 5 M20 30 −
NSS 20.9.25/6 250 196 90 120 200 6 M20 30 −
NSS 20.9.33/8 330 196 90 210 280 8 M20 30 −
NSS 20.9.39/10 390 196 90 250 340 10 M20 30 −

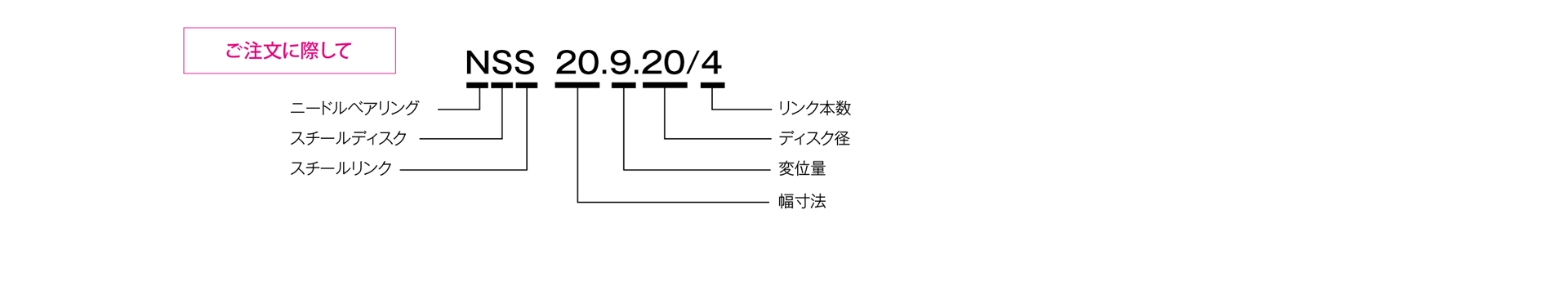

三木プーリのシュミット（リンク式カップリング）NSSモデル ピンブッシュ・リンク式カップリング ご注文時の型式構成説明図
