PFモデル

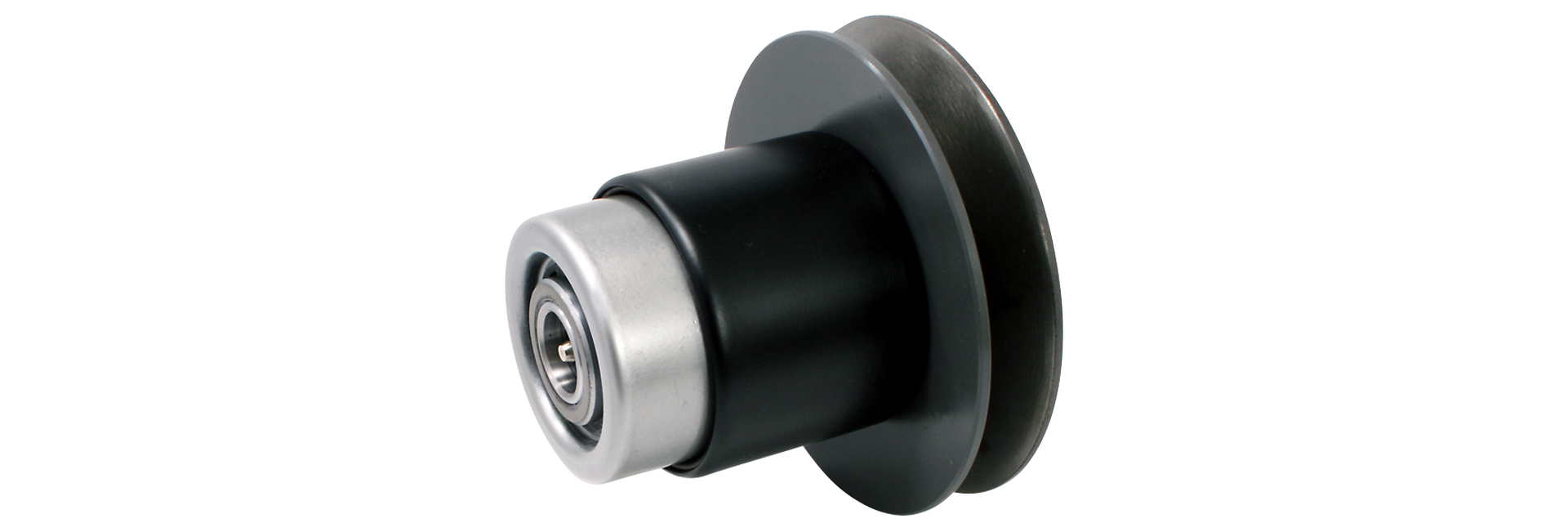

三木プーリのPFタイプ 可変ピッチプーリ製品画像（高精度速度制御・無段変速機用プーリ）
カタログ ダウンロード
取扱説明書 ダウンロード
ベルトを使った動力伝達において、駆動軸に可変ピッチプーリを配し、駆動－従動間の軸間距離を変えることで、強制的にベルトピッチを変更させることで回転速度を変化させます。幅広変速ベルト仕様で変速比、容量が大きくとれます。プーリが両開きのためベルト寿命も担保できます。

【仕様】

型　式 使用モータ [kW] (4P) 変速比 ベルト 伝達容量 [kW] 質量 [kg]
高速回転時 中速回転時 低速回転時
PF-155-14N 0.4 1:2.4 1422V 1.6 1.1 0.4 4
PF-155-19N 0.75 1:2.4 1422V 1.6 1.1 0.4 4
PF-185-19N 0.75 1:2.4 1922V 3.6 2.2 0.5 6
PF-185-24N 1.5 1:2.4 1922V 3.6 2.2 0.5 6
PF-216-24N 1.5 1:2.4 2322V 5.2 3.8 1.1 10
PF-216-28N 2.2 1:2.4 2322V 5.2 3.8 1.1 10
PF-250-28N 2.2 1:2.4 2926V 8.0 6.2 2.0 19
PF-250-28N 3.7 1:2.4 2926V 8.0 6.2 2.0 19

【寸法】

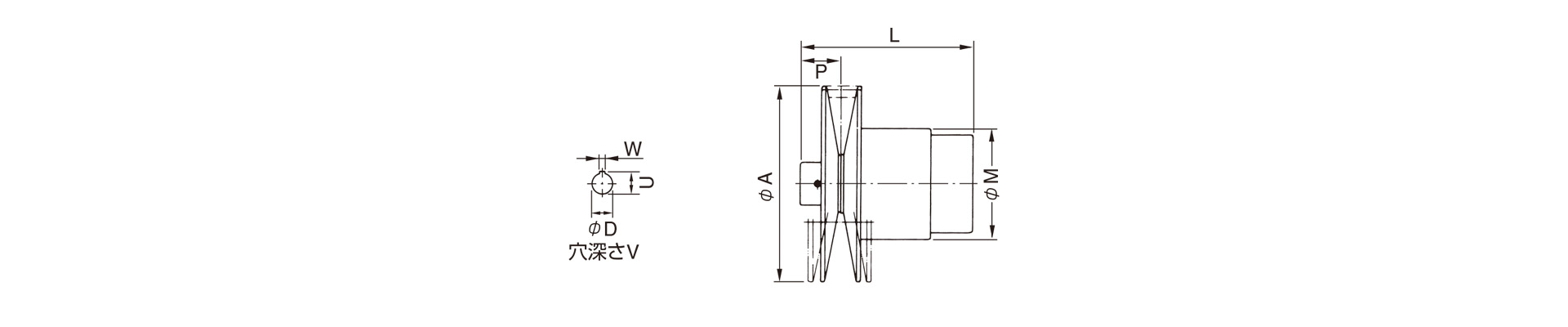

三木プーリの可変ピッチプーリPFモデルベルト式無段変速機寸法図 外形寸法および軸径寸法を示す寸法図
単位 [mm]
型　式 A P L M D U W V max. P.D. min. P.D. 移動距離
PF-155-14N 155 29 140 94 14 16 5 30 150 62 69
PF-155-19N 155 29 140 94 19 21.5 6 40 150 62 69
PF-185-19N 185 38 163 104 19 21.5 6 40 178 74 82
PF-185-24N 185 38 163 104 24 27 8 50 178 74 82
PF-216-24N 216 51 203 127 24 27 8 50 208 86 96
PF-216-28N 216 51 203 127 28 31 8 60 208 86 96
PF-250-28N 250 54 252 154 28 31 8 60 241 100 111
  • 移動距離とは、変速のためにモータを移動させる距離です。

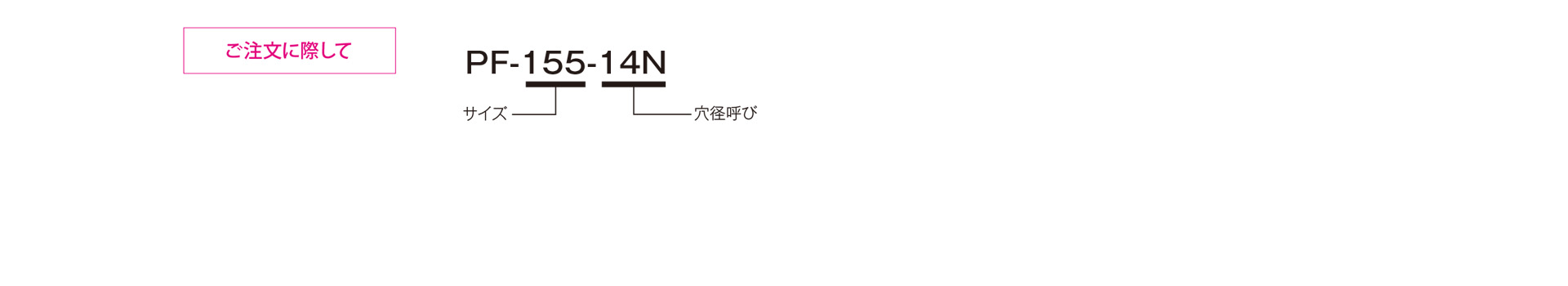

三木プーリのPFモデル 可変ピッチプーリ（ベルト式無段変速機）ご注文時の型式構成説明図
