PKモデル

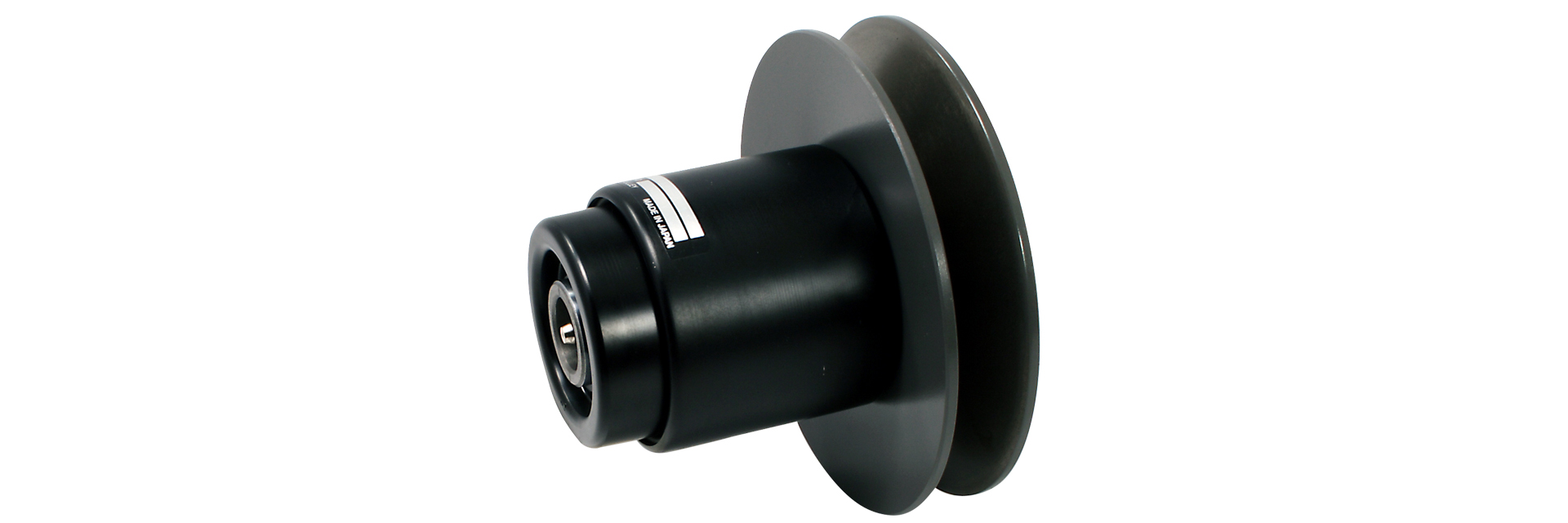

三木プーリのPKタイプ 可変ピッチプーリ製品画像（高耐久仕様・無段変速用プーリ・伝動部品）
カタログ ダウンロード
取扱説明書 ダウンロード
ベルトを使った動力伝達において、駆動軸に可変ピッチプーリを配し、駆動－従動間の軸間距離を変えることで、強制的にベルトピッチを変更させることで回転速度を変化させます。幅広変速ベルト仕様で変速比が大きくとれ、大きな伝達容量を確保しています。

【仕様】

型　式 適用モータ [kW] 変速比 ベルト 伝達容量 [kW] 質量 [kg]
高速回転時 中速回転時 低速回転時
PK-150-14N-044 0.4(4P) 1:3 1422V 1.5 1.0 0.4 3.2
PK-200-19N-074 0.75(4P) 1:3 1922V 3.7 2.3 0.5 6.2
PK-200-24N-154 1.5(4P) 1:3 1922V 3.7 2.3 0.5 6.2
PK-250-28N-224 2.2(4P) 1:3 2926V 8.0 5.2 1.1 13
PK-250-28N-374 3.7(4P) 1:3 2926V 8.0 5.2 1.1 13
PK-300-38N-554 5.5(4P) 1:3 4430V 13 12 2.5 24
PK-300-38N-754 7.5(4P) 1:3 4430V 13 12 2.5 24
PK-300-42N-1104 11(4P) 1:3 4430V 13 12 2.5 24
PK-355-42N-1106 11(6P) 1:2.5 4430V 16 11 5.5 58
PK-355-48N-1506 15(6P) 1:2.5 4430V 16 11 5.5 58
PK-400-55N-1806 18.5(6P) 1:2 4430V 18 15 9.8 66
  • PK-355・400用移動台をご使用の際は、弊社までお問い合わせください。

【寸法】

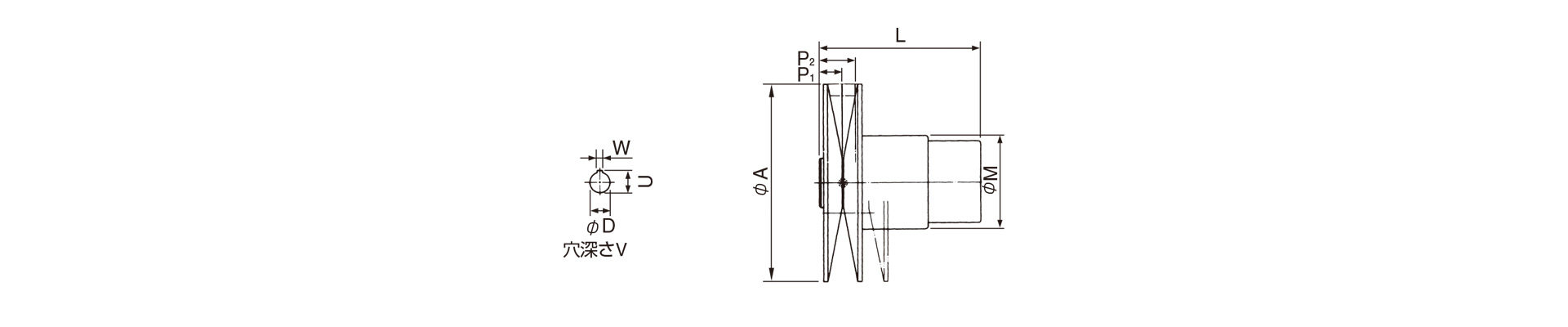

三木プーリの可変ピッチプーリPKモデルベルト式無段変速機寸法図 外形寸法および軸径寸法を示す寸法図
単位 [mm]
型　式 A P1 P2 L M D W U V max. P.D. min. P.D. 移動距離
PK-150-14N-044 150 19 28.5 120 81 14 5 16 30 144 48 75
PK-200-19N-074 200 23 35.5 160 95 19 6 21.5 40 192 64 101
PK-200-24N-154 200 23 35.5 160 95 24 8 27 50 192 64 101
PK-250-28N-224 250 31 49.5 210 126 28 8 31 60 240 80 126
PK-250-28N-374 250 31 49.5 210 126 28 8 31 60 240 80 126
PK-300-38N-554 305 50 76 300 143 38 10 41 80 290 96 152
PK-300-38N-754 305 50 76 300 143 38 10 41 80 290 96 152
PK-300-42N-1104 305 50 76 300 143 42 12 45 110 290 96 152
PK-355-42N-1106 355 54 81.5 355 214 42 12 45 110 343 137 162
PK-355-48N-1506 355 54 81.5 355 214 48 14 51.5 110 343 137 162
PK-400-55N-1806 400 51 77 355 214 55 16 59 110 388 194 152
  • 移動距離とは、変速のためにモータを移動させる距離です。

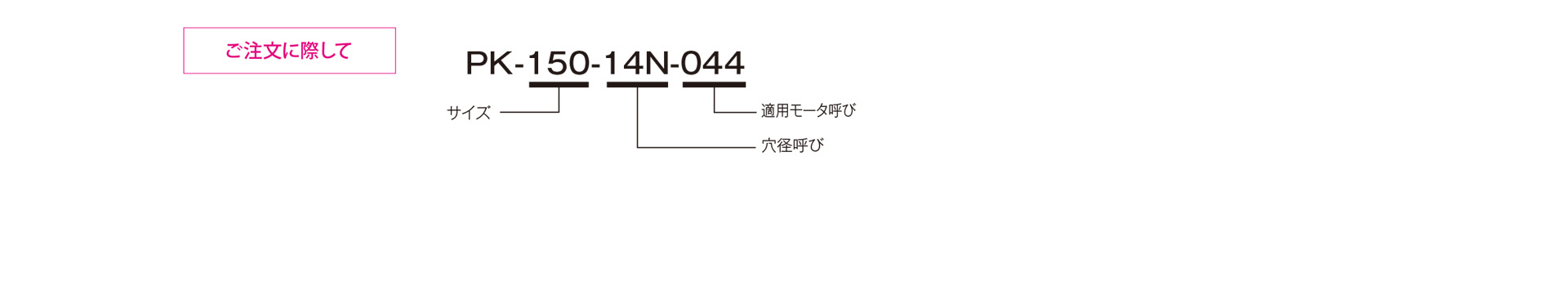

三木プーリのPKモデル 可変ピッチプーリ（ベルト式無段変速機）ご注文時の型式構成説明図
