457モデル

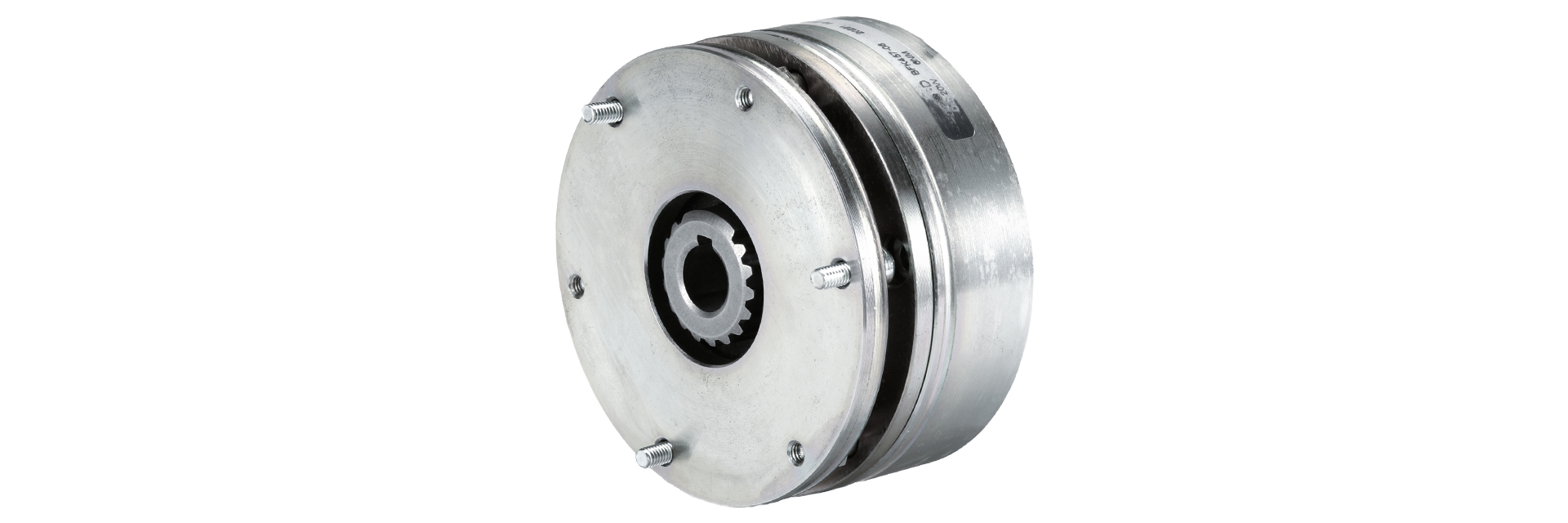

三木プーリの無励磁作動形ブレーキ 457タイプ 製品画像（制動・保持両用・無励磁作動・産業用電磁ブレーキ）
カタログ ダウンロード
取扱説明書 ダウンロード
同一寸法で二タイプの負荷トルクバリエーション用意したBXシリーズの保持用のHモデルです。保持用の無励磁作動形ブレーキの中で、標準サイズのラインアップです。機械の停止状態の保持を目的としたブレーキで、装置が止まっている状態を維持します。

【仕様】

型式 サイズ 静摩擦トルクTs［N・m］ コイル（at20℃） 耐熱クラス 最高回転速度［mim－1］ 回転部慣性モーメントJ［kg・m2］ 許容制動仕事率Pbaℓ［W］ 総制動仕事ET［J］ アーマチュア吸引時間ta［s］ アーマチュア釈放時間tar［s］ 質量［kg］
電圧［V］ 容量［W］ 電流［A］ 抵抗［Ω］
457-06-13 06 4 24 20 0.83 28.8 F 3000 1.3×10－5 66 3.4×106 0.037 0.029 1.1
457-08-13 08 8 24 28 1.17 20.6 F 3000 4.5×10－5 104 6.3×106 0.042 0.060 1.9
457-10-13 10 16 24 30 1.25 19.2 F 3000 2.0×10－4 133 1.1×107 0.100 0.035 3.8
457-12-13 12 32 24 40 1.67 14.4 F 3000 4.5×10－4 200 2.1×107 0.135 0.045 5.7
457-14-13 14 60 24 50 2.08 11.5 F 3000 6.3×10－4 233 2.3×107 0.240 0.050 8.6
457-16-13 16 80 24 55 2.29 10.5 F 3000 15.0×10－4 270 3.9×107 0.275 0.071 12
  • 初期トルク特性により、ならし運転が必要となる場合があります。
  • アーマチュア吸引時間、アーマチュア釈放時間は、直流側スイッチング時の値です。

【寸法】

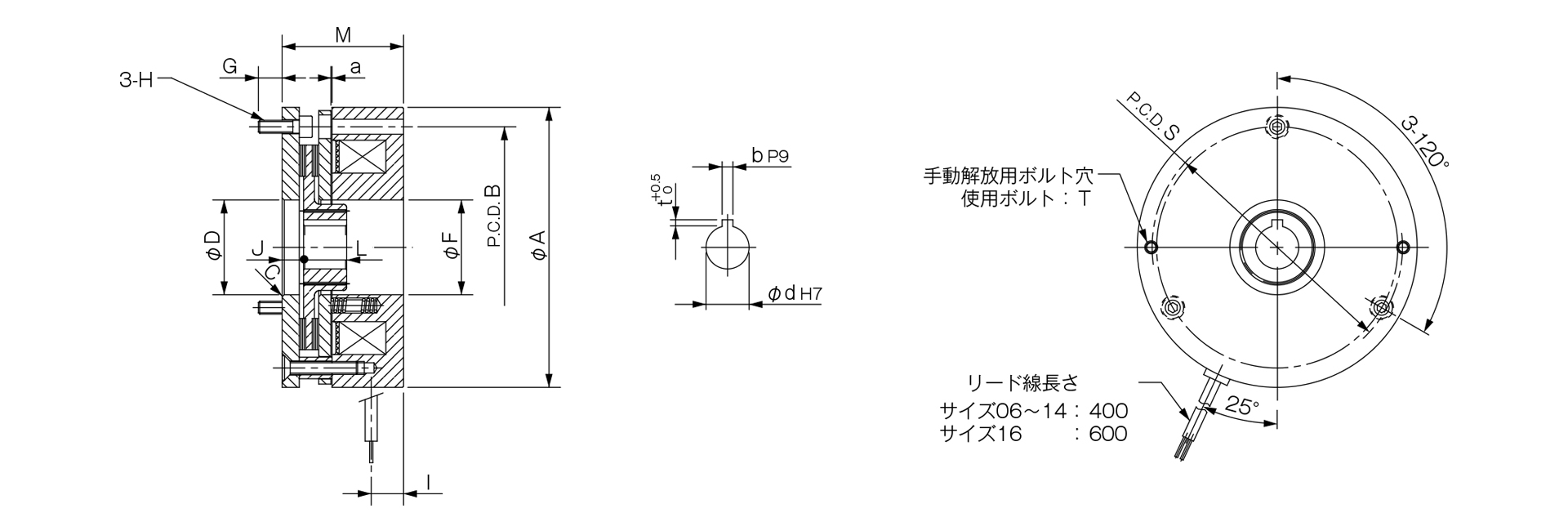

三木プーリの無励磁作動制動・保持両用457モデル電磁ブレーキ寸法図 外形寸法および主要部寸法を示す寸法図
単位 [mm]
サイズ A B C D F G H I J L M S T a d b t CADファイルNo.
06 84 72 31 C0.5 31 6 M4 13 7.5 18 41.3 77 M4X30 0.2 11 4 1.5 －
84 72 31 C0.5 31 6 M4 13 7.5 18 41.3 77 M4X30 0.2 15 5 2 －
08 102 90 42 C0.5 41.5 9 M5 16 8.5 20 49.8 93.5 M5X35 0.2 14 5 2 －
102 90 42 C0.5 41.5 9 M5 16 8.5 20 49.8 93.5 M5X35 0.2 20 6 2.5 －
10 130 112 44 C1 44 12 M6 15 10 20 56.4 117 M5X40 0.2 15 5 2 －
130 112 44 C1 44 12 M6 15 10 20 56.4 117 M5X40 0.2 20 6 2.5 －
12 150 132 52 C1 52 12 M6 18 10 25 62.4 136.3 M5X45 0.3 20 6 2.5 －
150 132 52 C1 52 12 M6 18 10 25 62.4 136.3 M5X45 0.3 25 8 3 －
14 165 145 55 C1 60 14 M8 20 13 30 77.3 150 M6X55 0.3 25 8 3 －
165 145 55 C1 60 14 M8 20 13 30 77.3 150 M6X55 0.3 30 8 3 －
16 190 170 70 C1 70 14 M8 25 13.3 30 83.5 174.5 M6X60 0.3 30 8 3 －
190 170 70 C1 70 14 M8 25 13.3 30 83.5 174.5 M6X60 0.3 38 10 3 －
  • 3.順不同リスト(米印)-2

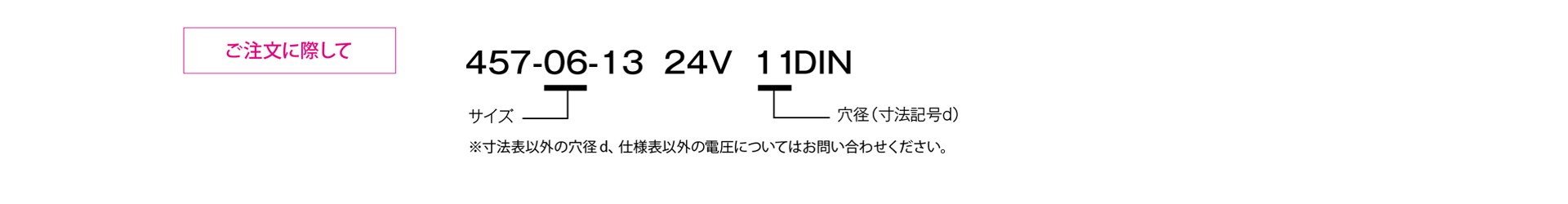

三木プーリの457モデル 無励磁作動形ブレーキ（制動・保持両用）ご注文時の型式構成説明図
