BXLモデル

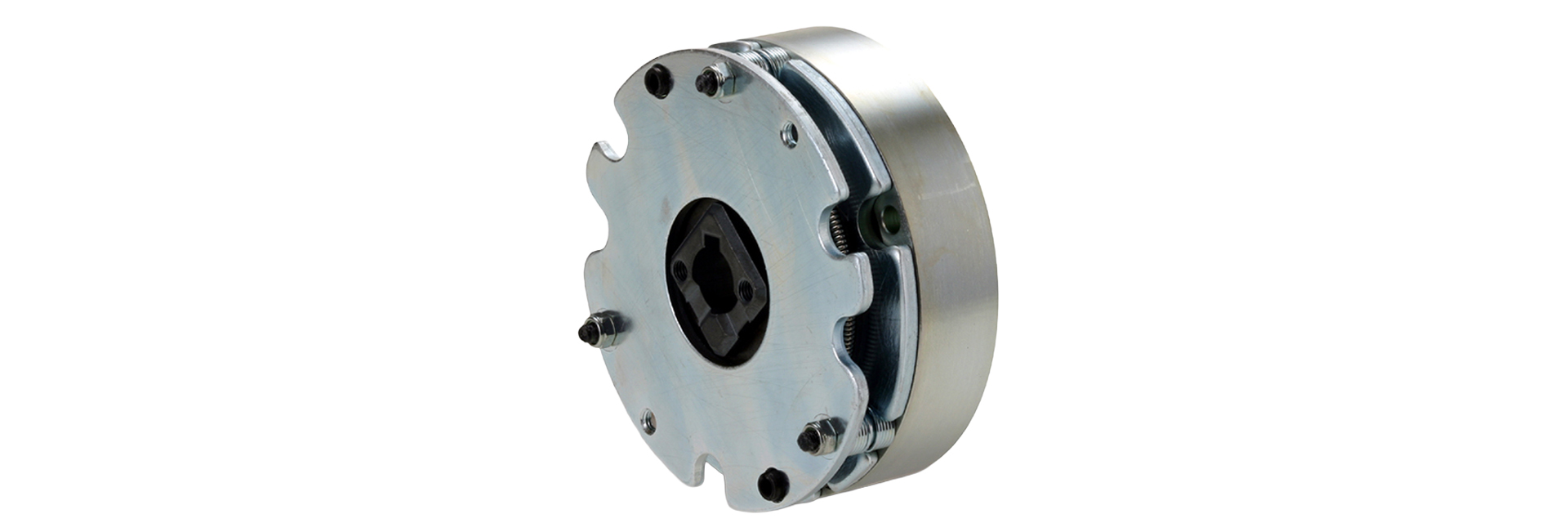

三木プーリの無励磁作動形ブレーキ BXLタイプ 製品画像（無励磁作動 制動用・コンパクト設計・産業用電磁ブレーキ）
カタログ ダウンロード
会員限定 3D CADダウンロード
取扱説明書 ダウンロード
同一寸法で二タイプの負荷トルクバリエーション用意したBXシリーズの制動用Lモデルです。制動用の無励磁作動形ブレーキの中で、標準サイズのラインアップです。制動用なので、無励磁作動形ブレーキの中でも、機械の惰性停止や停電時の緊急制動など装置の運転を制動する目的のブレーキです。

【仕様】

型式 サイズ 静摩擦トルクTs［N・m］ コイル（at20℃） 耐熱クラス リード線 最高回転速度［mim－1］ 回転部慣性モーメントJ［kg・m2］ 許容制動仕事率Pba ℓ［W］ 総制動仕事ET［J］ アーマチュア吸引時間ta［s］ アーマチュア釈放時間tar［s］ 質量［kg］
電圧[V] 容量[W] 電流[A] 抵抗[Ω] ULスタイル サイズ
BXL-06-10 06 2 DC24 15 0.63 38.4 F UL3398 AWG22 5000 3.75×10－5 58.3 2.0×107 0.035 0.020 0.9
06 2 DC45 12 0.27 169 F UL3398 AWG22 5000 3.75×10－5 58.3 2.0×107 0.035 0.020 0.9
06 2 DC90 12 0.13 677 F UL3398 AWG22 5000 3.75×10－5 58.3 2.0×107 0.035 0.020 0.9
BXL-08-10 08 4 DC24 22.5 0.94 25.6 F UL3398 AWG18 5000 6.25×10－5 91.7 3.5×107 0.040 0.020 1.3
08 4 DC45 19 0.41 110 F UL3398 AWG18 5000 6.25×10－5 91.7 3.5×107 0.040 0.020 1.3
08 4 DC90 19 0.21 440 F UL3398 AWG18 5000 6.25×10－5 91.7 3.5×107 0.040 0.020 1.3
BXL-10-10 10 8 DC24 28 1.14 21.1 F UL3398 AWG18 4000 13.75×10－5 108.3 6.2×107 0.050 0.025 2.3
10 8 DC45 25 0.54 83.0 F UL3398 AWG18 4000 13.75×10－5 108.3 6.2×107 0.050 0.025 2.3
10 8 DC90 25 0.27 331 F UL3398 AWG18 4000 13.75×10－5 108.3 6.2×107 0.050 0.025 2.3
BXL-12-10 12 16 DC24 35 1.46 16.5 F UL3398 AWG18 3600 33.75×10－5 133.3 9.0×107 0.070 0.030 3.4
12 16 DC90 30 0.33 271 F UL3398 AWG18 3600 33.75×10－5 133.3 9.0×107 0.070 0.030 3.4
BXL-16-10 16 22 DC24 39 1.64 14.6 F UL3398 AWG18 3000 7.35×10－4 183.3 11.4×107 0.100 0.035 5.4
16 22 DC90 39 0.43 207 F UL3398 AWG18 3000 7.35×10－4 183.3 11.4×107 0.100 0.035 5.4
  • 初期トルク特性により、ならし運転が必要となる場合があります。
  • アーマチュア吸引時間、アーマチュア釈放時間は、直流側スイッチング時の値です。
  • 交流側スイッチング（半波整流）時のアーマチュア吸引時間、アーマチュア釈放時間は、カタログの動作特性の頁をご参照ください。

【寸法】

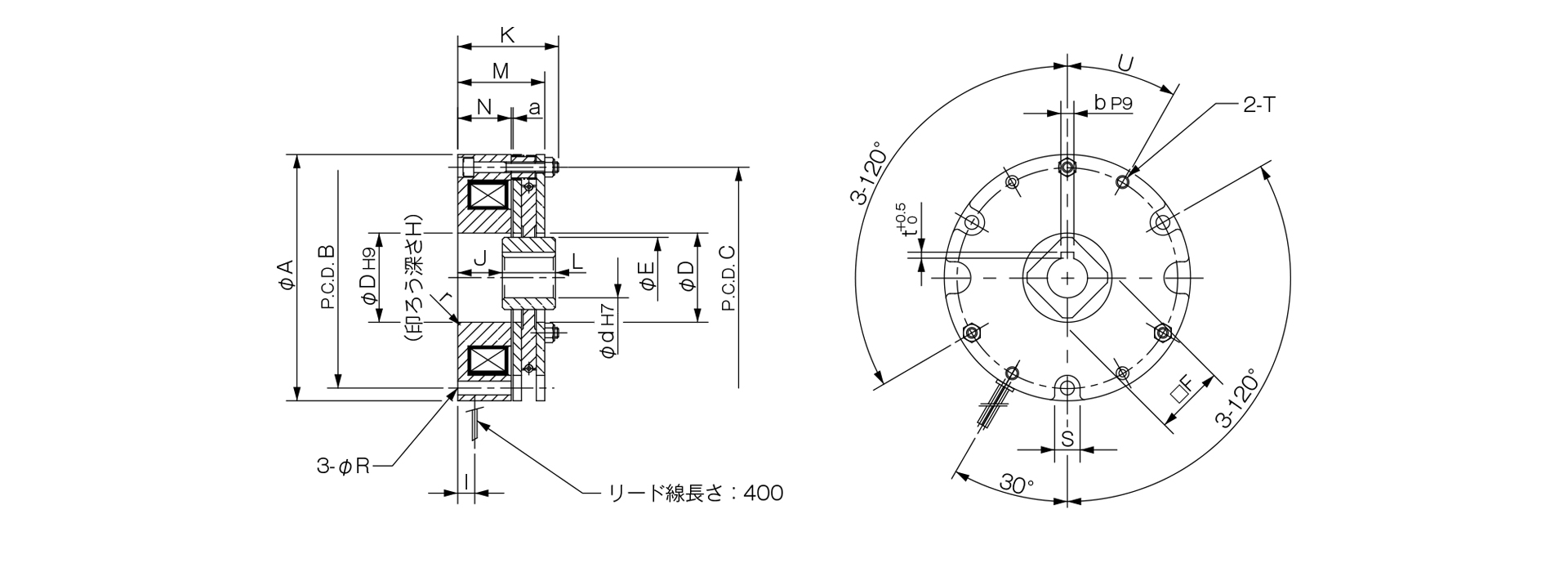

三木プーリの無励磁作動 制動用BXLモデル電磁ブレーキ寸法図 外形寸法および主要部寸法を示す寸法図
単位 [mm]
サイズ A B C D r E F H I J K L M N R S T U a d b t CADファイルNo.
06 83 73 73 28 R1 26.5 22 3 10 20.5 39.5 14 33.6 20 4.5 9 2－M5 30゜ 0.15 11 4 1.5 BXL1
08 96 86 86 35 R1 32 25 3 12 20 41 17 35 20.8 5.5 10.5 2－M5 30゜ 0.15 14 5 2 BXL2
10 116 104 104 42 R1 38 30 3 9.5 21 47.5 25 41 25.3 6.5 12.5 2－M6 30゜ 0.2 19 6 2.5 BXL3
12 138 124 124 50 R1 45 35 4 12 19 49.8 30 43.5 23.3 6.5 12.5 2－M6 30゜ 0.2 24 8 3 BXL4
16 158 142 143 59 R1 55 45 4 14 22.5 57.5 35 51 27.7 9 15.5 2－M8 40゜ 0.25 28 8 3 BXL5
  • 3.順不同リスト(米印)-2

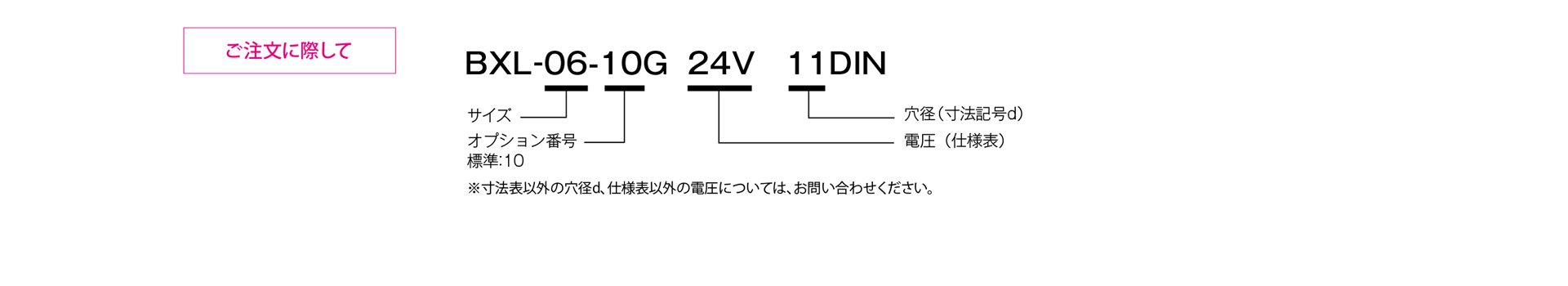

三木プーリのBXLモデル 無励磁作動形ブレーキ（制動用）ご注文時の型式構成説明図
