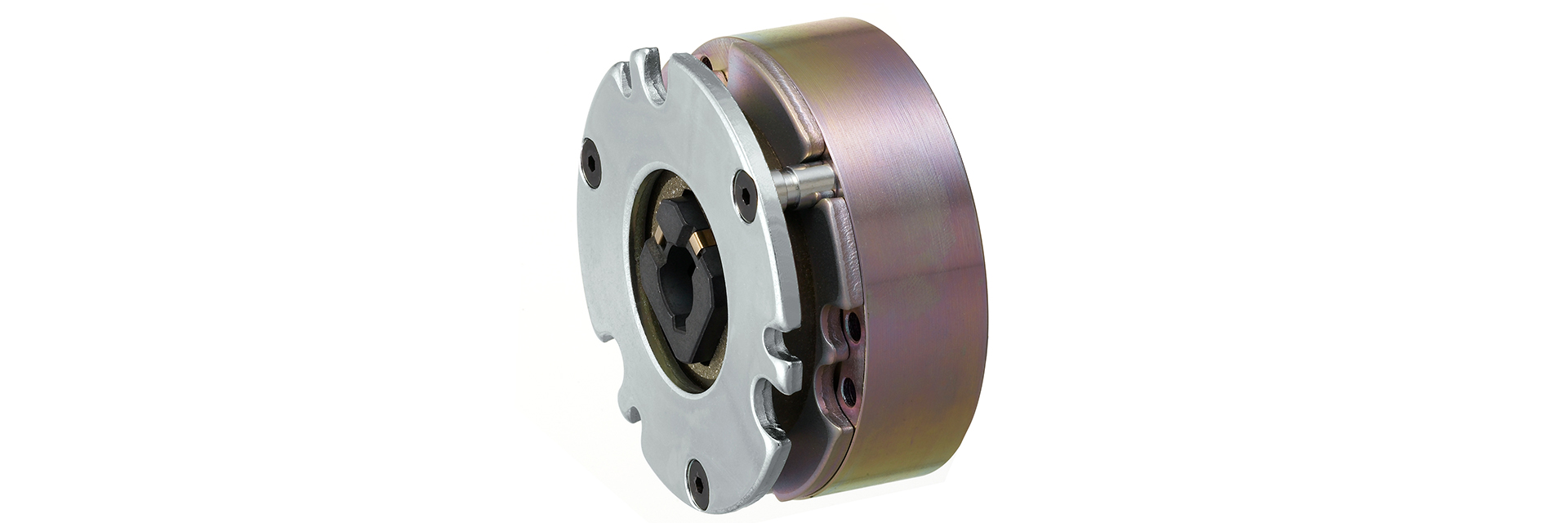

BXW[L]モデル

同一寸法で三タイプの負荷トルクバリエーション用意したBXWモデルの制動用Lタイプです。無励磁作動形ブレーキの中で、マイクロサイズと呼ばれる小型のラインアップです。制動用なので、無励磁作動形ブレーキの中でも、機械の惰性停止や停電時の緊急制動など装置の運転を制動する目的のブレーキです。

【仕様】BXW-□-□L(制動用)

型式 サイズ 静摩擦
トルク
Ts
[N・m]
コイル(at20℃) 耐熱
クラス
リード線 最高
回転
速度
[mim-1]
回転部慣性
モーメント
J
[kg・m2]
許容
制動
仕事率
Pba

[W]
総制動
仕事
ET
[J]
アーマチュア
吸引時間
ta[s]
アーマチュア
釈放時間
tar
[s]
質量
[kg]
電圧[V] 容量[W] 電流[A] 抵抗[Ω] UL
スタイル
サイズ
BXW-01-10L 01 0.12 12 5.0 0.417 28.8 F UL3398 AWG26 5000 0.6×10-6 2.5 1.5×106 0.008 0.015 0.2
01 0.12 24 5.0 0.208 115 F UL3398 AWG26 5000 0.6×10-6 2.5 1.5×106 0.008 0.015 0.2
01 0.12 45 5.0 0.111 405 F UL3398 AWG26 5000 0.6×10-6 2.5 1.5×106 0.008 0.015 0.2
01 0.12 90 5.0 0.056 1622 F UL3398 AWG26 5000 0.6×10-6 2.5 1.5×106 0.008 0.015 0.2
01 0.12 180 5.0 0.028 6486 F UL3398 AWG26 5000 0.6×10-6 2.5 1.5×106 0.008 0.015 0.2
BXW-02-10L 02 0.25 12 6.6 0.550 21.8 F UL3398 AWG26 5000 1.9×10-6 5.0 3.0×106 0.008 0.015 0.3
02 0.25 24 6.6 0.275 87.3 F UL3398 AWG26 5000 1.9×10-6 5.0 3.0×106 0.008 0.015 0.3
02 0.25 45 6.6 0.147 307 F UL3398 AWG26 5000 1.9×10-6 5.0 3.0×106 0.008 0.015 0.3
02 0.25 90 6.6 0.073 1228 F UL3398 AWG26 5000 1.9×10-6 5.0 3.0×106 0.008 0.015 0.3
02 0.25 180 6.6 0.037 4912 F UL3398 AWG26 5000 1.9×10-6 5.0 3.0×106 0.008 0.015 0.3
BXW-02-12L 02 0.25 12 6.6 0.550 21.8 F UL3398 AWG26 5000 1.9×10-6 5.0 3.0×106 0.008 0.015 0.3
02 0.25 24 6.6 0.275 87.3 F UL3398 AWG26 5000 1.9×10-6 5.0 3.0×106 0.008 0.015 0.3
02 0.25 45 6.6 0.147 307 F UL3398 AWG26 5000 1.9×10-6 5.0 3.0×106 0.008 0.015 0.3
02 0.25 90 6.6 0.073 1228 F UL3398 AWG26 5000 1.9×10-6 5.0 3.0×106 0.008 0.015 0.3
02 0.25 180 6.6 0.037 4912 F UL3398 AWG26 5000 1.9×10-6 5.0 3.0×106 0.008 0.015 0.3
BXW-03-10L 03 0.50 12 9.0 0.750 16.0 F UL3398 AWG26 5000 3.8×10-6 10.0 4.5×106 0.025 0.025 0.4
03 0.50 24 9.0 0.375 64.0 F UL3398 AWG26 5000 3.8×10-6 10.0 4.5×106 0.025 0.025 0.4
03 0.50 45 8.2 0.182 247 F UL3398 AWG26 5000 3.8×10-6 10.0 4.5×106 0.025 0.025 0.4
03 0.50 90 8.2 0.091 988 F UL3398 AWG26 5000 3.8×10-6 10.0 4.5×106 0.025 0.025 0.4
03 0.50 180 8.2 0.046 3954 F UL3398 AWG26 5000 3.8×10-6 10.0 4.5×106 0.025 0.025 0.4
BXW-03-12L 03 0.50 12 9.0 0.750 16.0 F UL3398 AWG26 5000 3.8×10-6 10.0 4.5×106 0.025 0.025 0.4
03 0.50 24 9.0 0.375 64.0 F UL3398 AWG26 5000 3.8×10-6 10.0 4.5×106 0.025 0.025 0.4
03 0.50 45 8.2 0.182 247 F UL3398 AWG26 5000 3.8×10-6 10.0 4.5×106 0.025 0.025 0.4
03 0.50 90 8.2 0.091 988 F UL3398 AWG26 5000 3.8×10-6 10.0 4.5×106 0.025 0.025 0.4
03 0.50 180 8.2 0.046 3954 F UL3398 AWG26 5000 3.8×10-6 10.0 4.5×106 0.025 0.025 0.4
BXW-04-10L 04 1.00 12 11.5 0.958 12.5 F UL3398 AWG22 5000 12.0×10-6 20.0 7.0×106 0.030 0.030 0.6
04 1.00 24 11.5 0.479 50.1 F UL3398 AWG22 5000 12.0×10-6 20.0 7.0×106 0.030 0.030 0.6
04 1.00 45 10.0 0.222 203 F UL3398 AWG22 5000 12.0×10-6 20.0 7.0×106 0.030 0.030 0.6
04 1.00 90 10.0 0.111 810 F UL3398 AWG22 5000 12.0×10-6 20.0 7.0×106 0.030 0.030 0.6
04 1.00 180 10.0 0.056 3241 F UL3398 AWG22 5000 12.0×10-6 20.0 7.0×106 0.030 0.030 0.6
BXW-04-12L 04 1.00 12 11.5 0.958 12.5 F UL3398 AWG22 5000 12.0×10-6 20.0 7.0×106 0.030 0.030 0.6
04 1.00 24 11.5 0.479 50.1 F UL3398 AWG22 5000 12.0×10-6 20.0 7.0×106 0.030 0.030 0.6
04 1.00 45 10.0 0.222 203 F UL3398 AWG22 5000 12.0×10-6 20.0 7.0×106 0.030 0.030 0.6
04 1.00 90 10.0 0.111 810 F UL3398 AWG22 5000 12.0×10-6 20.0 7.0×106 0.030 0.030 0.6
04 1.00 180 10.0 0.056 3241 F UL3398 AWG22 5000 12.0×10-6 20.0 7.0×106 0.030 0.030 0.6
BXW-05-10L 05 2.00 12 13.0 1.083 11.1 F UL3398 AWG22 5000 23.0×10-6 30.0 12.0×106 0.035 0.035 0.8
05 2.00 24 13.0 0.542 44.3 F UL3398 AWG22 5000 23.0×10-6 30.0 12.0×106 0.035 0.035 0.8
05 2.00 45 13.0 0.289 156 F UL3398 AWG22 5000 23.0×10-6 30.0 12.0×106 0.035 0.035 0.8
05 2.00 90 13.0 0.144 623 F UL3398 AWG22 5000 23.0×10-6 30.0 12.0×106 0.035 0.035 0.8
05 2.00 180 13.0 0.072 2492 F UL3398 AWG22 5000 23.0×10-6 30.0 12.0×106 0.035 0.035 0.8
BXW-05-12L 05 2.00 12 13.0 1.083 11.1 F UL3398 AWG22 5000 23.0×10-6 30.0 12.0×106 0.035 0.035 0.8
05 2.00 24 13.0 0.542 44.3 F UL3398 AWG22 5000 23.0×10-6 30.0 12.0×106 0.035 0.035 0.8
05 2.00 45 13.0 0.289 156 F UL3398 AWG22 5000 23.0×10-6 30.0 12.0×106 0.035 0.035 0.8
05 2.00 90 13.0 0.144 623 F UL3398 AWG22 5000 23.0×10-6 30.0 12.0×106 0.035 0.035 0.8
05 2.00 180 13.0 0.072 2492 F UL3398 AWG22 5000 23.0×10-6 30.0 12.0×106 0.035 0.035 0.8
  • 初期トルク特性により、ならし運転が必要となる場合があります。

【寸法】

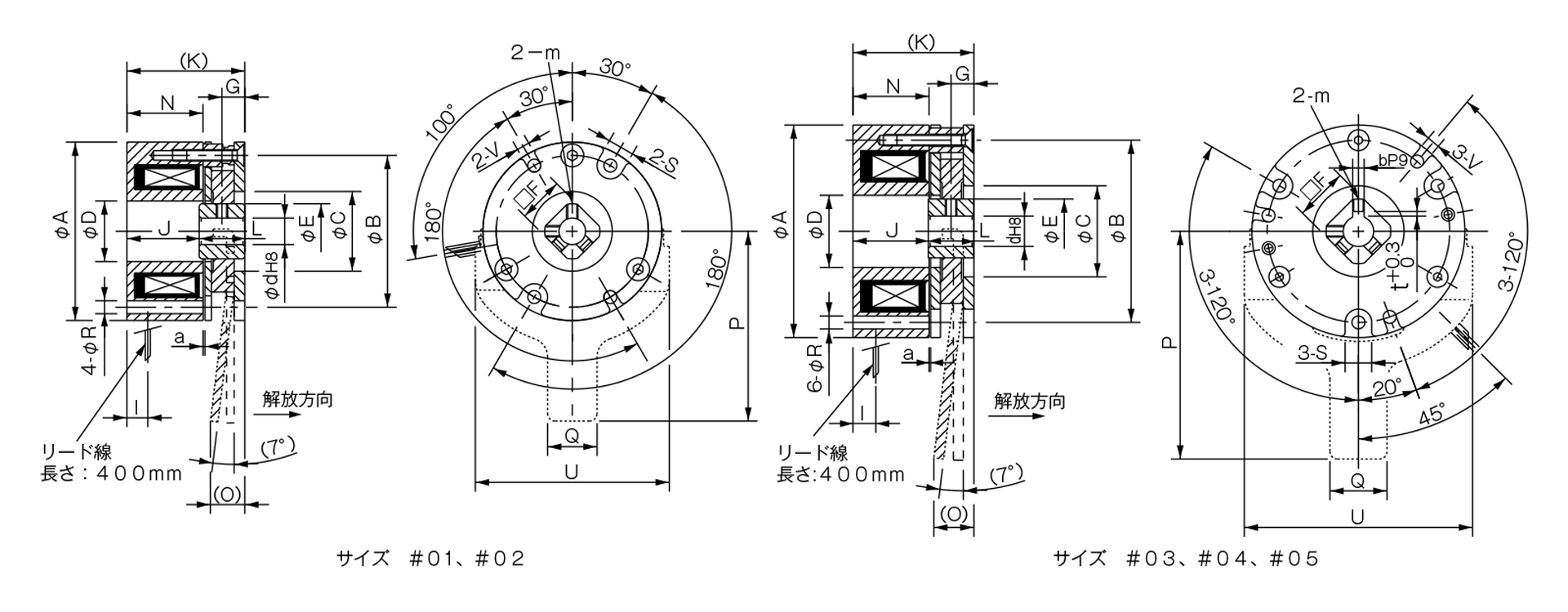

三木プーリの無励磁作動 制動用BXWモデルLタイプ電磁ブレーキ寸法図 外形寸法および主要部寸法を示す寸法図
単位 [mm]
サイズ 径方向寸法 軸方向寸法 穴寸法 CADファイルNo.
A B C D E S V R F m O P Q U G I J K L N a d b t
01 37 32 18 13.5 12.0 6 3 3 10 M3 4.5 5.0 22.5 31.5 9 22.5 0.10 5 BXW10-1
37 32 18 13.5 12.0 6 3 3 10 M3 4.5 5.0 22.5 31.5 9 22.5 0.10 6 BXW10-1
02 47 40 21 16.0 14.5 7 3.4 3.4 12 M3 9(10.2) 50 13 51 6.0 5.5 19.2 31.2 12 20.0 0.10 6 BXW10(12)-2
47 40 21 16.0 14.5 7 3.4 3.4 12 M3 9(10.2) 50 13 51 6.0 5.5 19.2 31.2 12 20.0 0.10 7 BXW10(12)-2
03 56 48 24 19.0 17.0 7 3.4 3.4 14 M3 11(11.7) 60 15 60 6.0 6.0 19.9 31.9 12 20.0 0.15 8 BXW10(12)-3
04 65 58 35 24.0 22.0 7 3.4 3.4 18 M4 12(12.5) 70 15 70 7.0 7.0 19.9 33.9 14 21.0 0.15 10 3 1.2 BXW10(12)-4
05 75 66 36 28.0 26.5 9 4.5 4.5 22 M4 14(14.5) 80 20 80 7.0 7.0 22.1 36.1 14 21.5 0.15 12 4 1.5 BXW10(12)-5
  • サイズ#01 には解放レバーありのオプションはありません。
  • ( )内の寸法はBXW-□-□ S の場合の値です。

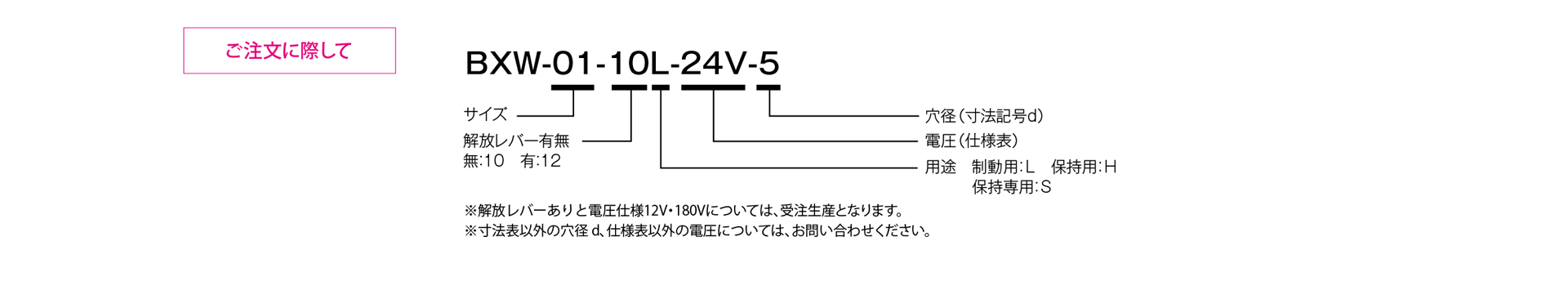

三木プーリのBXWモデル Lタイプ 無励磁作動形ブレーキ(制動用)ご注文時の型式構成説明図
