BXHモデル

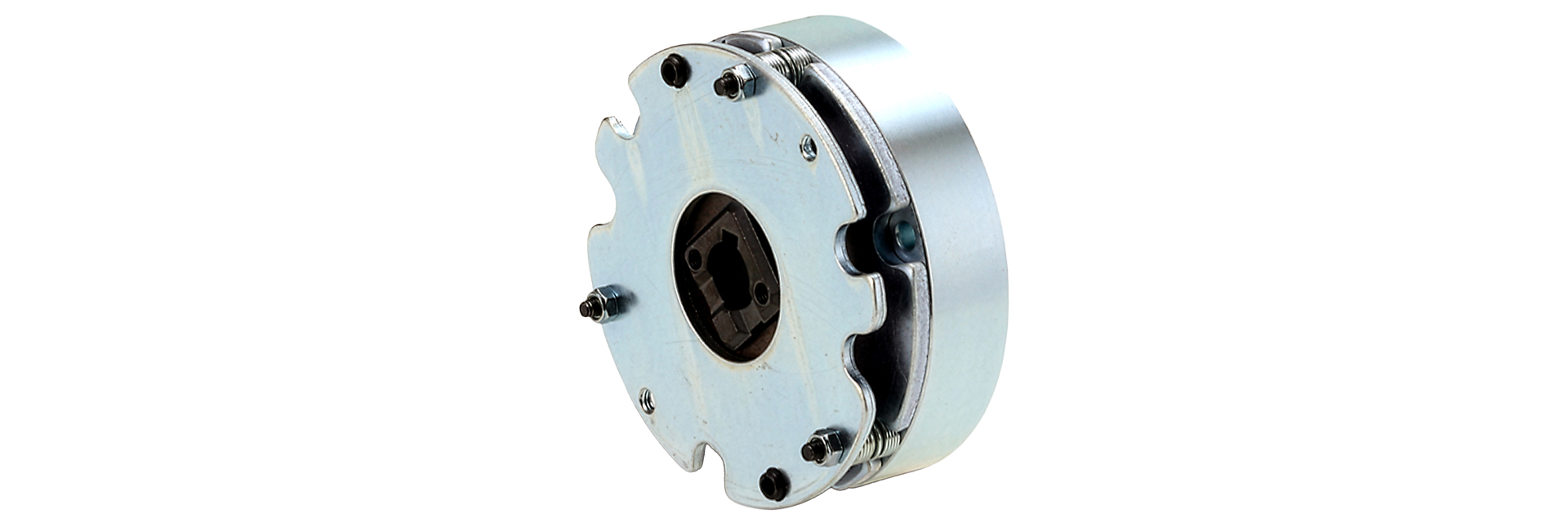

三木プーリの無励磁作動形ブレーキ BXHタイプ 製品画像（無励磁作動 保持用・高トルク対応・安全保持ブレーキ）
カタログ ダウンロード
会員限定 3D CADダウンロード
取扱説明書 ダウンロード
同一寸法で三タイプの負荷トルクバリエーション用意したBXWモデルの保持用Hタイプです。保持用の無励磁作動形ブレーキの中で、マイクロサイズと呼ばれる小型のラインアップです。機械の停止状態の保持を目的としたブレーキで、装置が止まっている状態を維持します。

【仕様】

型式 サイズ 静摩擦トルクTs［N・m］ コイル（at20℃） 耐熱クラス リード線 最高回転速度［min－1］ 回転部慣性モーメントJ［kg・m2］ 許容制動仕事Ebaℓ［J］ 総制動仕事ET［J］ アーマチュア吸引時間ta［s］ アーマチュア釈放時間tar［s］ 質量［kg］
電圧[V] 容量[W] 電流[A] 抵抗[Ω] ULスタイル サイズ
BXH-06-10 06 4 DC24 15 0.63 38.4 F UL3398 AWG22 5000 3.25×10－5 700 2.0×106 0.040 0.020 0.9
06 4 DC45 12 0.27 169 F UL3398 AWG22 5000 3.25×10－5 700 2.0×106 0.040 0.020 0.9
06 4 DC90 12 0.13 677 F UL3398 AWG22 5000 3.25×10－5 700 2.0×106 0.040 0.020 0.9
BXH-08-10 08 8 DC24 22.5 0.94 25.6 F UL3398 AWG18 5000 5.75×10－5 1100 3.5×106 0.045 0.020 1.3
08 8 DC45 19 0.41 110 F UL3398 AWG18 5000 5.75×10－5 1100 3.5×106 0.045 0.020 1.3
08 8 DC90 19 0.21 440 F UL3398 AWG18 5000 5.75×10－5 1100 3.5×106 0.045 0.020 1.3
BXH-10-10 10 16 DC24 28 1.14 21.1 F UL3398 AWG18 4000 1.30×10－4 1300 6.2×106 0.070 0.025 2.3
10 16 DC45 25 0.54 83 F UL3398 AWG18 4000 1.30×10－4 1300 6.2×106 0.070 0.025 2.3
10 16 DC90 25 0.27 331 F UL3398 AWG18 4000 1.30×10－4 1300 6.2×106 0.070 0.025 2.3
BXH-12-10 12 32 DC24 35 1.46 16.5 F UL3398 AWG18 3600 3.20×10－4 1600 9.0×106 0.090 0.025 3.4
12 32 DC90 30 0.33 271 F UL3398 AWG18 3600 3.20×10－4 1600 9.0×106 0.090 0.025 3.4
BXH-16-10 16 44 DC24 39 1.64 14.6 F UL3398 AWG18 3000 6.93×10－4 2200 11.4×106 0.125 0.030 5.4
16 44 DC90 39 0.43 207 F UL3398 AWG18 3000 6.93×10－4 2200 11.4×106 0.125 0.030 5.4
  • アーマチュア吸引時間、アーマチュア釈放時間は、直流側スイッチング時の値です。
  • 交流側スイッチング（半波整流）時のアーマチュア吸引時間、アーマチュア釈放時間は、カタログの動作特性の頁をご参照ください。

【寸法】

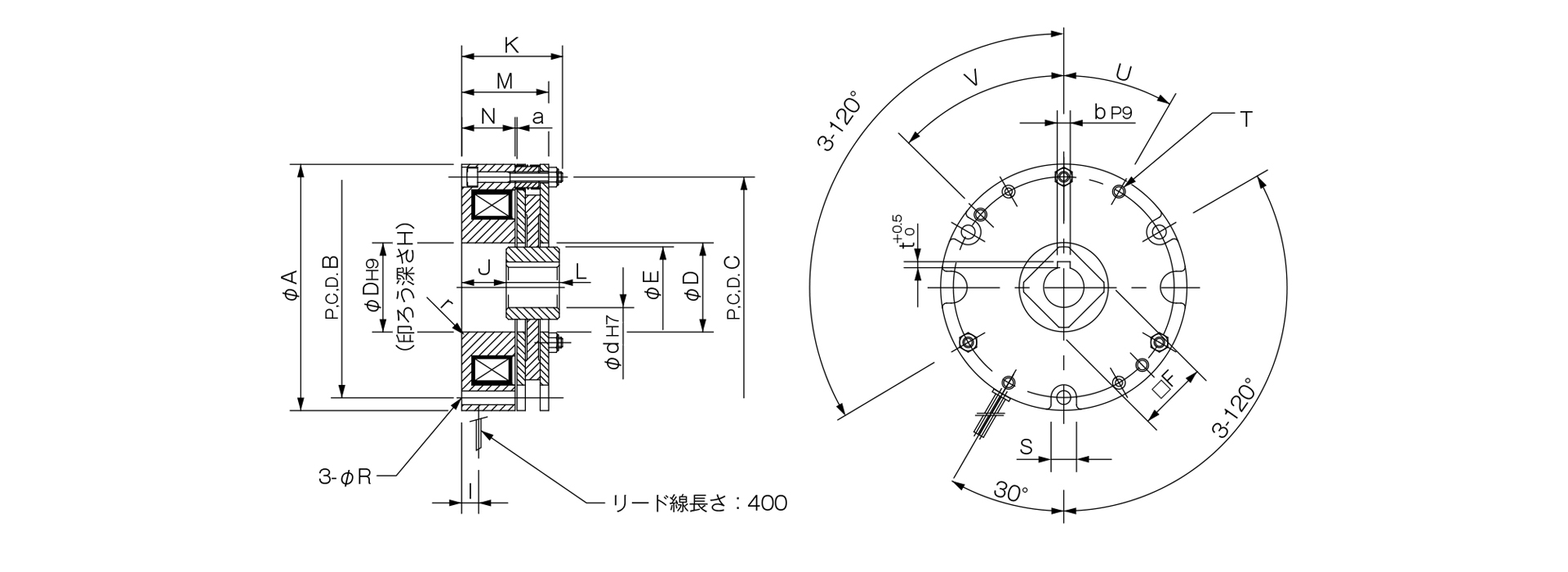

三木プーリの無励磁作動 保持用BXHモデル電磁ブレーキ寸法図 外形寸法および主要部寸法を示す寸法図
単位 [mm]
サイズ A B C D r E F H I J K L M N R S T U V a d b t CADファイルNo.
06 83 73 73 28 R1 26.5 22 3 10 20.5 39.5 14 33.6 20 4.5 9 2－M5 30゜ - 0.15 11 4 1.5 BXH1
08 96 86 86 35 R1 32 25 3 12 20 41 17 35 20.8 5.5 10.5 2－M5 30゜ - 0.15 14 5 2 BXH2
10 116 104 104 42 R1 38 30 3 9.5 21 47.5 25 41 25.3 6.5 12.5 2－M6 30゜ - 0.2 19 6 2.5 BXH3
12 138 124 124 50 R1 45 35 4 12 19 49.8 30 43.5 23.3 6.5 12.5 4－M6 30゜ 45゜ 0.2 24 8 3 BXH4
16 158 142 143 59 R1 55 45 4 14 22.5 57.5 35 51 27.7 9 15.5 4－M8 40゜ 40゜ 0.25 28 8 3 BXH5
  • 3.順不同リスト(米印)-2

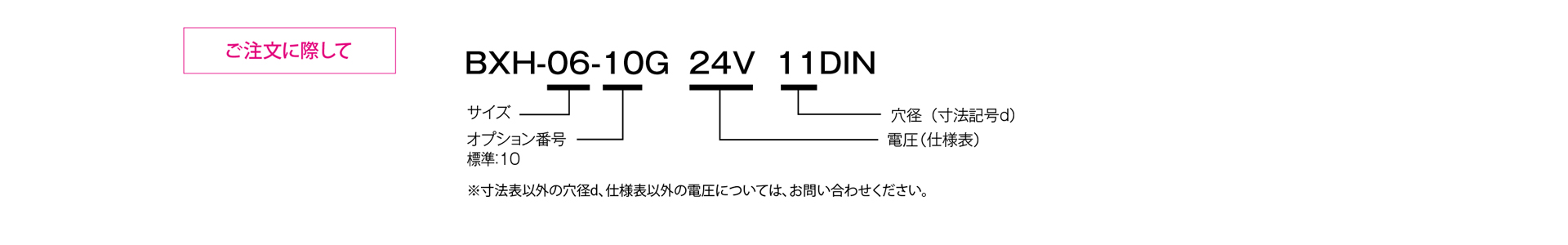

三木プーリのBXHモデル 無励磁作動形ブレーキ（保持用）ご注文時の型式構成説明図
