BXW［H］モデル

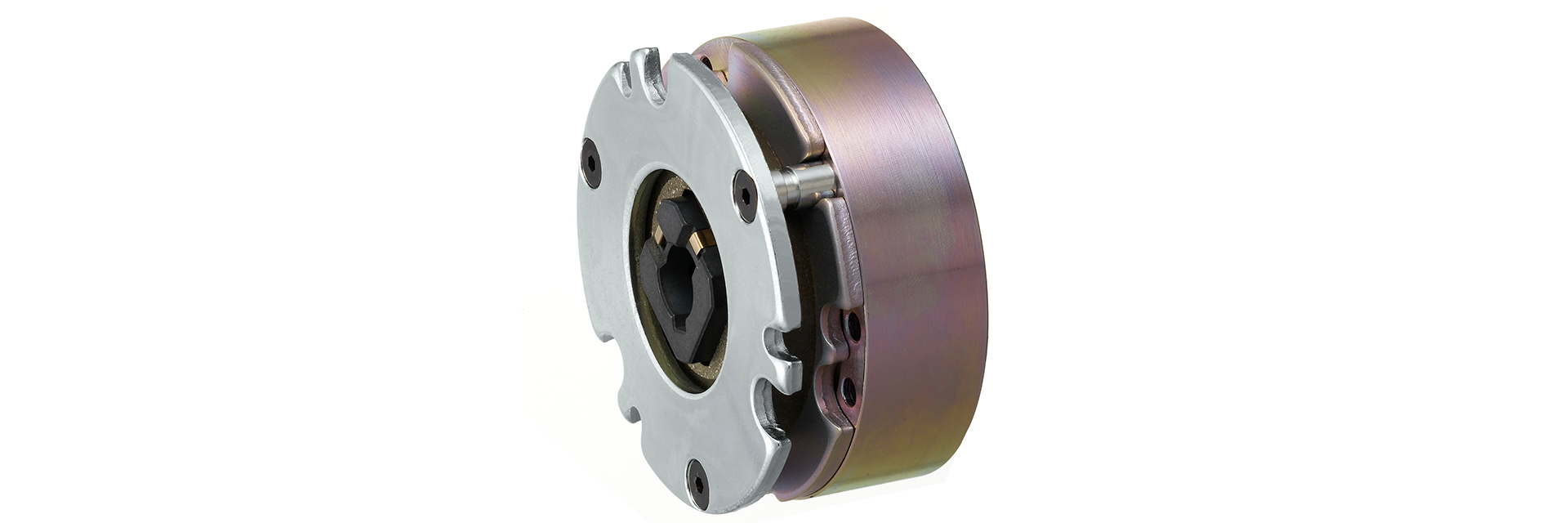

三木プーリの無励磁作動形ブレーキ BXW[H]タイプ 製品画像（無励磁作動 保持用・高保持力・安全保持用電磁ブレーキ）
カタログ ダウンロード
会員限定 3D CADダウンロード
取扱説明書 ダウンロード
同一寸法で三タイプの負荷トルクバリエーション用意したBXWモデルの保持用Hタイプです。保持用の無励磁作動形ブレーキの中で、マイクロサイズと呼ばれる小型のラインアップです。機械の停止状態の保持を目的としたブレーキで、装置が止まっている状態を維持します。

【仕様】BXW-□-□H（保持用）

型式 サイズ 静摩擦トルクTs
[N･m]		 コイル（at20℃） 耐熱クラス リード線 最高回転速度
[mim－1]		 回転部慣性
モーメントJ
[kg･m2]		 許容
制動
仕事率
Pba ℓ
[W]		 総制動
仕事
ET
[J]		 アーマチュア
吸引時間
ta
[s]		 アーマチュア
釈放時間
tar
[s]		 質量
[kg]
電圧
[V]		 容量
[W]		 電流
[A]		 抵抗
[Ω]		 UL
スタイル		 サイズ
BXW-01-10H 01 0.24 12 5.0 0.417 28.8 F UL3398 AWG26 5000 0.6×10－6 0.5 0.2×106 0.010 0.010 0.2
01 0.24 24 5.0 0.208 115 F UL3398 AWG26 5000 0.6×10－6 0.5 0.2×106 0.010 0.010 0.2
01 0.24 45 5.0 0.111 405 F UL3398 AWG26 5000 0.6×10－6 0.5 0.2×106 0.010 0.010 0.2
01 0.24 90 5.0 0.056 1622 F UL3398 AWG26 5000 0.6×10－6 0.5 0.2×106 0.010 0.010 0.2
01 0.24 180 5.0 0.028 6486 F UL3398 AWG26 5000 0.6×10－6 0.5 0.2×106 0.010 0.010 0.2
BXW-02-10H 02 0.50 12 6.6 0.550 21.8 F UL3398 AWG26 5000 1.9×10－6 1.0 0.3×106 0.010 0.010 0.3
02 0.50 24 6.6 0.275 87.3 F UL3398 AWG26 5000 1.9×10－6 1.0 0.3×106 0.010 0.010 0.3
02 0.50 45 6.6 0.147 307 F UL3398 AWG26 5000 1.9×10－6 1.0 0.3×106 0.010 0.010 0.3
02 0.50 90 6.6 0.073 1228 F UL3398 AWG26 5000 1.9×10－6 1.0 0.3×106 0.010 0.010 0.3
02 0.50 180 6.6 0.037 4912 F UL3398 AWG26 5000 1.9×10－6 1.0 0.3×106 0.010 0.010 0.3
BXW-02-12H 02 0.50 12 6.6 0.550 21.8 F UL3398 AWG26 5000 1.9×10－6 1.0 0.3×106 0.010 0.010 0.3
02 0.50 24 6.6 0.275 87.3 F UL3398 AWG26 5000 1.9×10－6 1.0 0.3×106 0.010 0.010 0.3
02 0.50 45 6.6 0.147 307 F UL3398 AWG26 5000 1.9×10－6 1.0 0.3×106 0.010 0.010 0.3
02 0.50 90 6.6 0.073 1228 F UL3398 AWG26 5000 1.9×10－6 1.0 0.3×106 0.010 0.010 0.3
02 0.50 180 6.6 0.037 4912 F UL3398 AWG26 5000 1.9×10－6 1.0 0.3×106 0.010 0.010 0.3
BXW-03-10H 03 1.00 12 9.0 0.750 16.0 F UL3398 AWG26 5000 3.8×10－6 2.0 0.5×106 0.035 0.020 0.4
03 1.00 24 9.0 0.375 64.0 F UL3398 AWG26 5000 3.8×10－6 2.0 0.5×106 0.035 0.020 0.4
03 1.00 45 8.2 0.182 247 F UL3398 AWG26 5000 3.8×10－6 2.0 0.5×106 0.035 0.020 0.4
03 1.00 90 8.2 0.091 988 F UL3398 AWG26 5000 3.8×10－6 2.0 0.5×106 0.035 0.020 0.4
03 1.00 180 8.2 0.046 3954 F UL3398 AWG26 5000 3.8×10－6 2.0 0.5×106 0.035 0.020 0.4
BXW-03-12H 03 1.00 12 9.0 0.750 16.0 F UL3398 AWG26 5000 3.8×10－6 2.0 0.5×106 0.035 0.020 0.4
03 1.00 24 9.0 0.375 64.0 F UL3398 AWG26 5000 3.8×10－6 2.0 0.5×106 0.035 0.020 0.4
03 1.00 45 8.2 0.182 247 F UL3398 AWG26 5000 3.8×10－6 2.0 0.5×106 0.035 0.020 0.4
03 1.00 90 8.2 0.091 988 F UL3398 AWG26 5000 3.8×10－6 2.0 0.5×106 0.035 0.020 0.4
03 1.00 180 8.2 0.046 3954 F UL3398 AWG26 5000 3.8×10－6 2.0 0.5×106 0.035 0.020 0.4
BXW-04-10H 04 2.00 12 11.5 0.958 12.5 F UL3398 AWG22 5000 12.0×10－6 4.0 1.0×106 0.040 0.025 0.6
04 2.00 24 11.5 0.479 50.1 F UL3398 AWG22 5000 12.0×10－6 4.0 1.0×106 0.040 0.025 0.6
04 2.00 45 10.0 0.222 203 F UL3398 AWG22 5000 12.0×10－6 4.0 1.0×106 0.040 0.025 0.6
04 2.00 90 10.0 0.111 810 F UL3398 AWG22 5000 12.0×10－6 4.0 1.0×106 0.040 0.025 0.6
04 2.00 180 10.0 0.056 3241 F UL3398 AWG22 5000 12.0×10－6 4.0 1.0×106 0.040 0.025 0.6
BXW-04-12H 04 2.00 12 11.5 0.958 12.5 F UL3398 AWG22 5000 12.0×10－6 4.0 1.0×106 0.040 0.025 0.6
04 2.00 24 11.5 0.479 50.1 F UL3398 AWG22 5000 12.0×10－6 4.0 1.0×106 0.040 0.025 0.6
04 2.00 45 10.0 0.222 203 F UL3398 AWG22 5000 12.0×10－6 4.0 1.0×106 0.040 0.025 0.6
04 2.00 90 10.0 0.111 810 F UL3398 AWG22 5000 12.0×10－6 4.0 1.0×106 0.040 0.025 0.6
04 2.00 180 10.0 0.056 3241 F UL3398 AWG22 5000 12.0×10－6 4.0 1.0×106 0.040 0.025 0.6
BXW-05-10H 05 4.00 12 13.0 1.083 11.1 F UL3398 AWG22 5000 23.0×10－6 6.0 2.0×106 0.045 0.030 0.8
05 4.00 24 13.0 0.542 44.3 F UL3398 AWG22 5000 23.0×10－6 6.0 2.0×106 0.045 0.030 0.8
05 4.00 45 13.0 0.289 156 F UL3398 AWG22 5000 23.0×10－6 6.0 2.0×106 0.045 0.030 0.8
05 4.00 90 13.0 0.144 623 F UL3398 AWG22 5000 23.0×10－6 6.0 2.0×106 0.045 0.030 0.8
05 4.00 180 13.0 0.072 2492 F UL3398 AWG22 5000 23.0×10－6 6.0 2.0×106 0.045 0.030 0.8
BXW-05-12H 05 4.00 12 13.0 1.083 11.1 F UL3398 AWG22 5000 23.0×10－6 6.0 2.0×106 0.045 0.030 0.8
05 4.00 24 13.0 0.542 44.3 F UL3398 AWG22 5000 23.0×10－6 6.0 2.0×106 0.045 0.030 0.8
05 4.00 45 13.0 0.289 156 F UL3398 AWG22 5000 23.0×10－6 6.0 2.0×106 0.045 0.030 0.8
05 4.00 90 13.0 0.144 623 F UL3398 AWG22 5000 23.0×10－6 6.0 2.0×106 0.045 0.030 0.8
05 4.00 180 13.0 0.072 2492 F UL3398 AWG22 5000 23.0×10－6 6.0 2.0×106 0.045 0.030 0.8
  • 2.順不同リスト(米印)-2

【寸法】

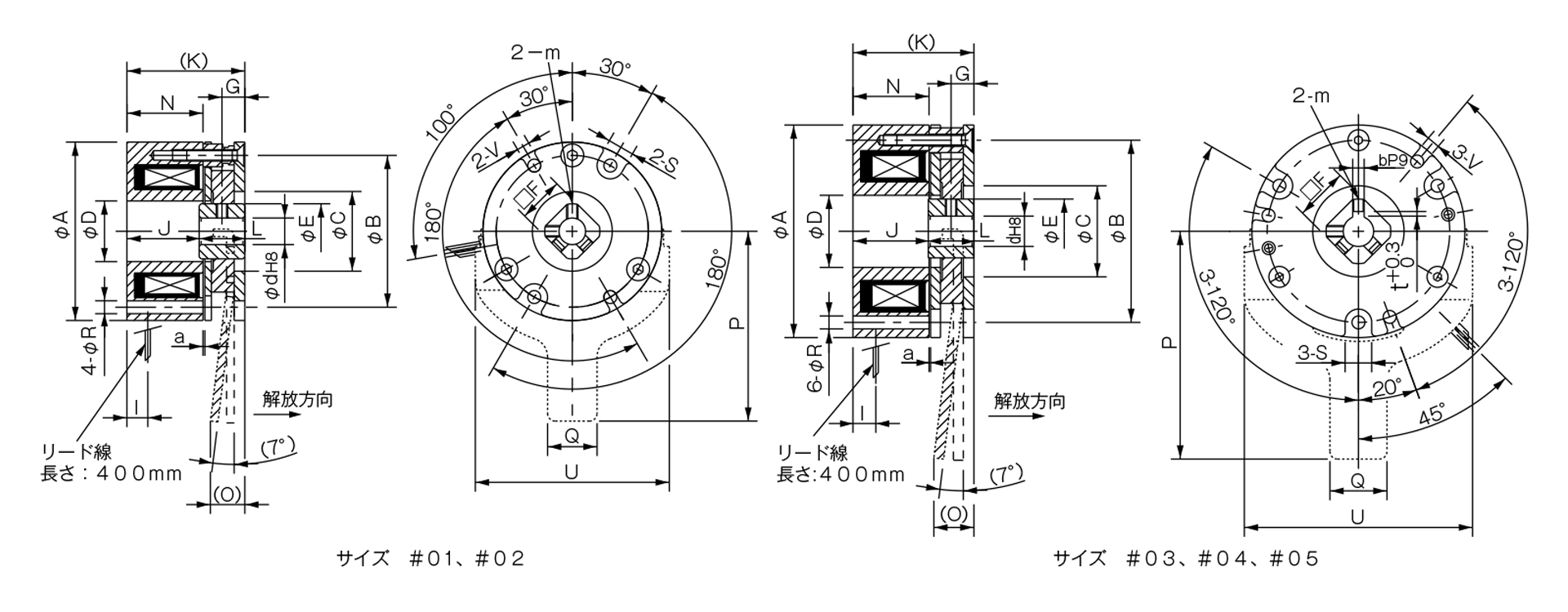

三木プーリの無励磁作動 保持用BXWモデルHタイプ電磁ブレーキ寸法図 外形寸法および主要部寸法を示す寸法図
単位 [mm]
サイズ 径方向寸法 軸方向寸法 穴寸法 CADファイルNo.
A B C D E S V R F m O P Q U G I J K L N a d b t
01 37 32 18 13.5 12.0 6 3 3 10 M3 － － － － 4.5 5.0 22.5 31.5 9 22.5 0.10 5 － － BXW10-1
37 32 18 13.5 12.0 6 3 3 10 M3 － － － － 4.5 5.0 22.5 31.5 9 22.5 0.10 6 － － BXW10-1
02 47 40 21 16.0 14.5 7 3.4 3.4 12 M3 9(10.2) 50 13 51 6.0 5.5 19.2 31.2 12 20.0 0.10 6 － － BXW10（12）-2
47 40 21 16.0 14.5 7 3.4 3.4 12 M3 9(10.2) 50 13 51 6.0 5.5 19.2 31.2 12 20.0 0.10 7 － － BXW10（12）-2
03 56 48 24 19.0 17.0 7 3.4 3.4 14 M3 11(11.7) 60 15 60 6.0 6.0 19.9 31.9 12 20.0 0.15 8 － － BXW10（12）-3
04 65 58 35 24.0 22.0 7 3.4 3.4 18 M4 12(12.5) 70 15 70 7.0 7.0 19.9 33.9 14 21.0 0.15 10 3 1.2 BXW10（12）-4
05 75 66 36 28.0 26.5 9 4.5 4.5 22 M4 14(14.5) 80 20 80 7.0 7.0 22.1 36.1 14 21.5 0.15 12 4 1.5 BXW10（12）-5
  • サイズ#01 には解放レバーありのオプションはありません。
  • （　）内の寸法はBXW-□-□ S の場合の値です。

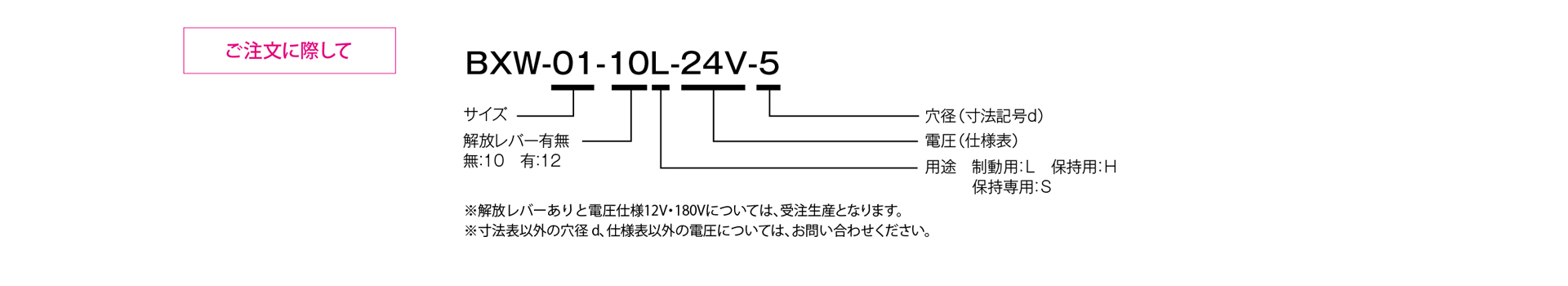

三木プーリのBXWモデル Hタイプ 無励磁作動形ブレーキ（保持用）ご注文時の型式構成説明図
