BXW［R］モデル

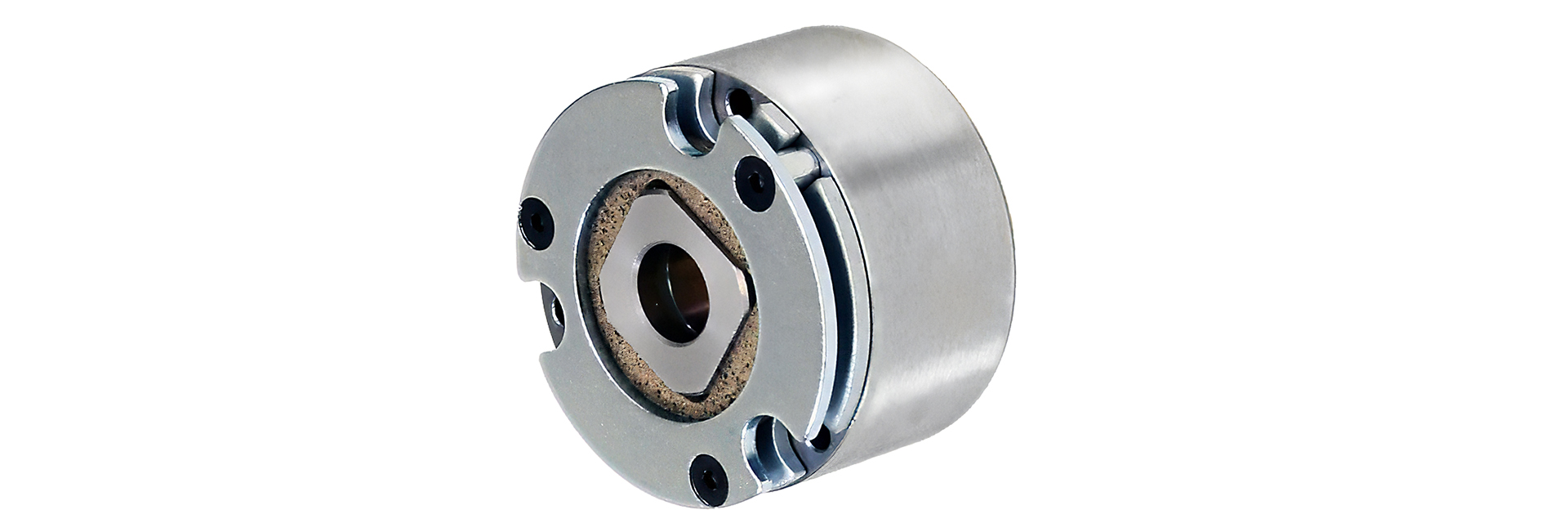

三木プーリの無励磁作動形ブレーキ BXW[R]タイプ 製品画像（無励磁作動 保持用・復帰機構対応・産業用電磁ブレーキ）
カタログ ダウンロード
会員限定 3D CADダウンロード
取扱説明書 ダウンロード
同一寸法で三タイプの負荷トルクバリエーション用意したBXWモデルと基本設計がほぼ同一の保持用Rタイプです。保持用の無励磁作動形ブレーキの中で、小型サーボモータの40角・60角・80角に仕様と寸法を合わせたタイプです。

【仕様】

型式 サイズ 静摩擦トルクTs［N・m］ コイル（at20℃） 耐熱クラス 最高回転速度［min－1］ リード線 回転部慣性モーメントJ［kg・m2］ 許容制動仕事Ebaℓ［J］ 総制動仕事ET［J］ アーマチュア吸引時間ta［s］ アーマチュア釈放時間tar［s］ 質量［kg］
電圧［V］ 容量［W］ 電流［A］ 抵抗［Ω］ UL スタイル サイズ
BXW-01-10R 01 0.3 24 6.1 0.254 94.4 F 6000 UL3398 AWG26 1.36×10－7 15 3000 0.035 0.020 0.1
BXW-03-10R 03 1.3 24 7.2 0.300 80.0 F 6000 UL3398 AWG22 1.17×10－6 87 17000 0.050 0.020 0.3
BXW-05-10R 05 2.5 24 8.0 0.333 72.0 F 6000 UL3398 AWG22 3.68×10－6 200 40000 0.060 0.020 0.5
  • アーマチュア吸引時間、アーマチュア釈放時間は、直流側スイッチング時の値です。

【寸法】

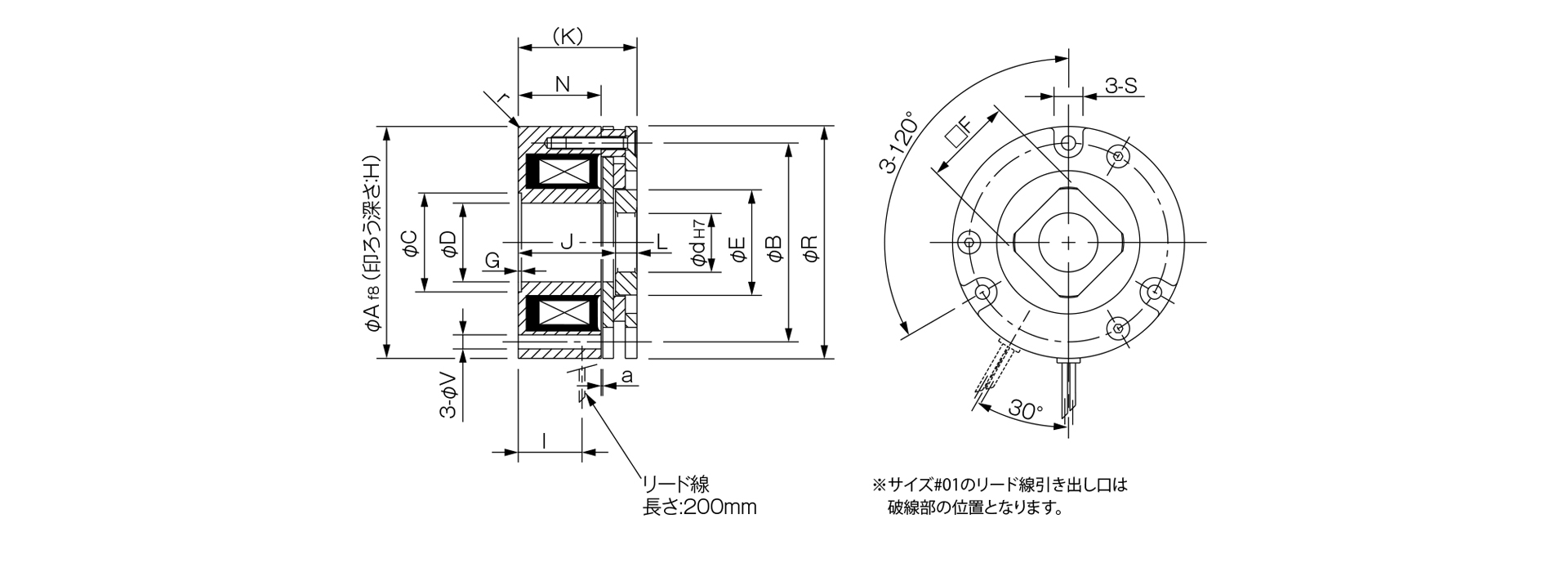

三木プーリの無励磁作動 保持用BXWモデルRタイプ電磁ブレーキ寸法図 外形寸法および主要部寸法を示す寸法図
単位 [mm]
サイズ 径方向寸法 軸方向寸法 穴寸法 CADファイルNo.
A r B C D E S V R F G H I J K L N a d d max
01 33 R0.5 26.5 16 9 14 7 3.4 32.5 12 0.2 4 19 25.5 ～ 26 30 4 22.8 0.1 8.5 8.5 －
03 48 R1 42 26 14 23 8 3.4 47.5 19 0.2 4 18 25.5 ～ 26 30 4 22.6 0.1 11 15 －
05 64 R1 56 28 22 31 8 4.5 63.5 25 0.2 4 16 25 ～ 25.5 30 4.5 21.3 0.1 16 20 －

※上記標準穴径以外の穴径も可能です。d max は丸軸での最大穴径を示しています。

※丸穴以外のキー加工なども対応できます。詳細はお問い合わせください。

  • 上記標準穴径以外の穴径も可能です。d max は丸軸での最大穴径を示しています。
  • 丸穴以外のキー加工なども対応できます。詳細はお問い合わせください。
  • その他のBXW モデルとの寸法・取り付けなどの互換性はありません。

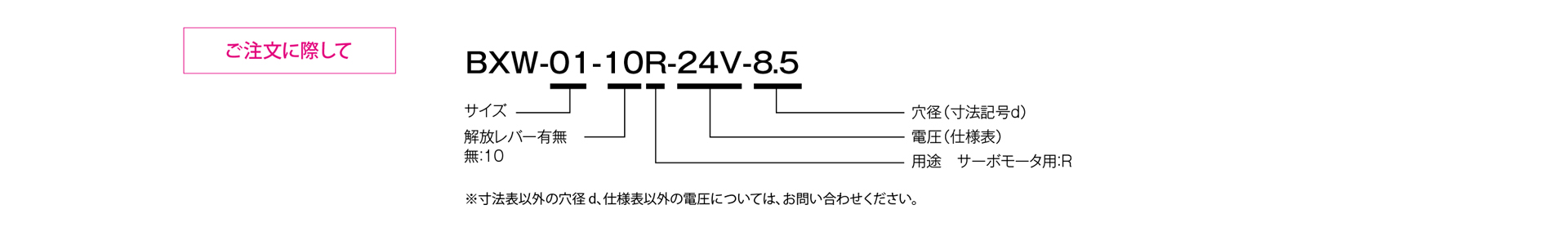

三木プーリのBXWモデル Rタイプ 無励磁作動形ブレーキ（保持用）ご注文時の型式構成説明図
