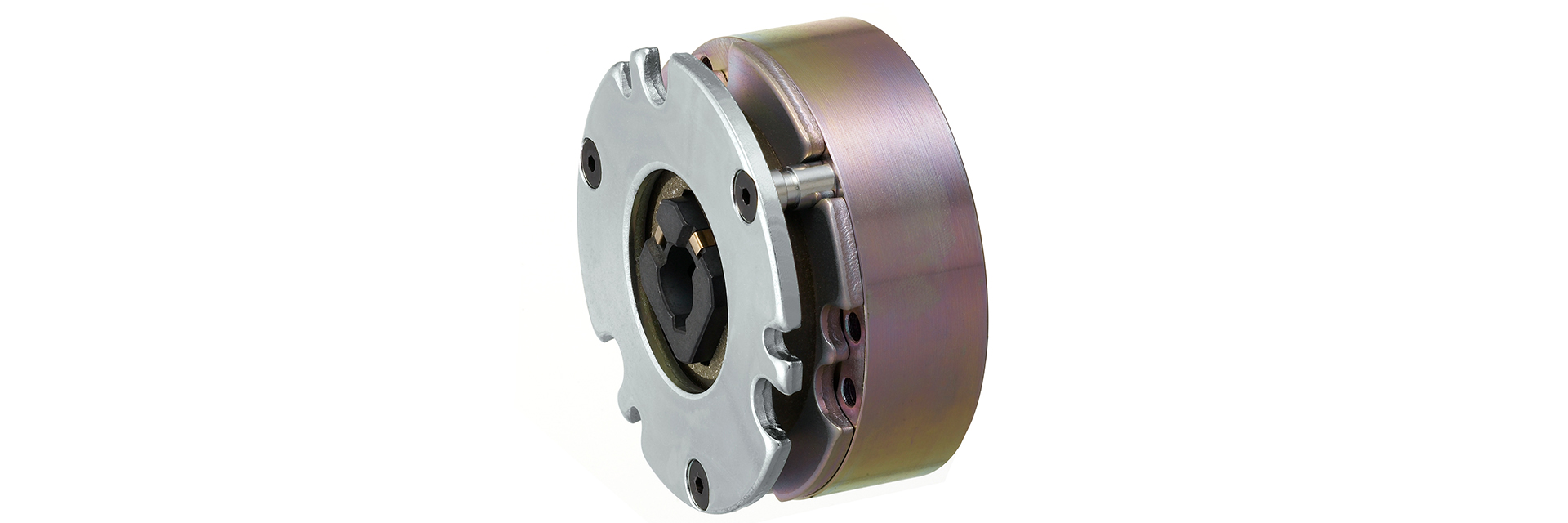

三木プーリの無励磁作動形ブレーキ BXW[S]タイプ 製品画像（無励磁作動 保持用・スプリング構造・安全保持ブレーキ）
カタログ ダウンロード
会員限定 3D CADダウンロード
取扱説明書 ダウンロード
同一寸法で三タイプの負荷トルクバリエーション用意したBXWモデルの保持専用Sタイプです。保持専用の無励磁作動形ブレーキの中で、マイクロサイズと呼ばれる小型のラインアップです。機械の停止状態の保持のみを目的としたブレーキで、保持トルクが高い代わりに緊急制動に用いることはできません。

【仕様】BXW-□-□S（保持専用）

型式 サイズ 静摩擦トルクTs［N・m］ コイル（at20℃） 耐熱クラス リード線 最高回転速度［mim－1］ 回転部慣性モーメントJ［kg・m2］ 許容制動仕事率Pba ℓ［W］ 総制動仕事ET［J］ アーマチュア吸引時間ta［s］ アーマチュア釈放時間tar［s］ 質量［kg］
電圧［V］ 容量［W］ 電流［A］ 抵抗［Ω］ UL スタイル サイズ
BXW-01-10S 01 0.36 24 5.0 0.208 115 F UL3398 AWG26 5000 0.6×10－6 － － 0.025 0.010 0.2
BXW-02-10S 02 0.75 24 6.6 0.275 87.3 F UL3398 AWG26 5000 1.9×10－6 － － 0.030 0.010 0.3
BXW-02-12S 02 0.75 24 6.6 0.275 87.3 F UL3398 AWG26 5000 1.9×10－6 － － 0.030 0.010 0.3
BXW-03-10S 03 1.50 24 9.0 0.375 64.0 F UL3398 AWG26 5000 3.8×10－6 － － 0.035 0.020 0.4
BXW-03-12S 03 1.50 24 9.0 0.375 64.0 F UL3398 AWG26 5000 3.8×10－6 － － 0.035 0.020 0.4
BXW-04-10S 04 2.60 24 11.5 0.479 50.1 F UL3398 AWG22 5000 12.0×10－6 － － 0.040 0.025 0.6
BXW-04-12S 04 2.60 24 11.5 0.479 50.1 F UL3398 AWG22 5000 12.0×10－6 － － 0.040 0.025 0.6
BXW-05-10S 05 5.20 24 13.0 0.542 44.3 F UL3398 AWG22 5000 23.0×10－6 － － 0.045 0.030 0.8
BXW-05-12S 05 5.20 24 13.0 0.542 44.3 F UL3398 AWG22 5000 23.0×10－6 － － 0.045 0.030 0.8
  • アーマチュア吸引時間、アーマチュア釈放時間は、直流側スイッチング時の値です。

【寸法】

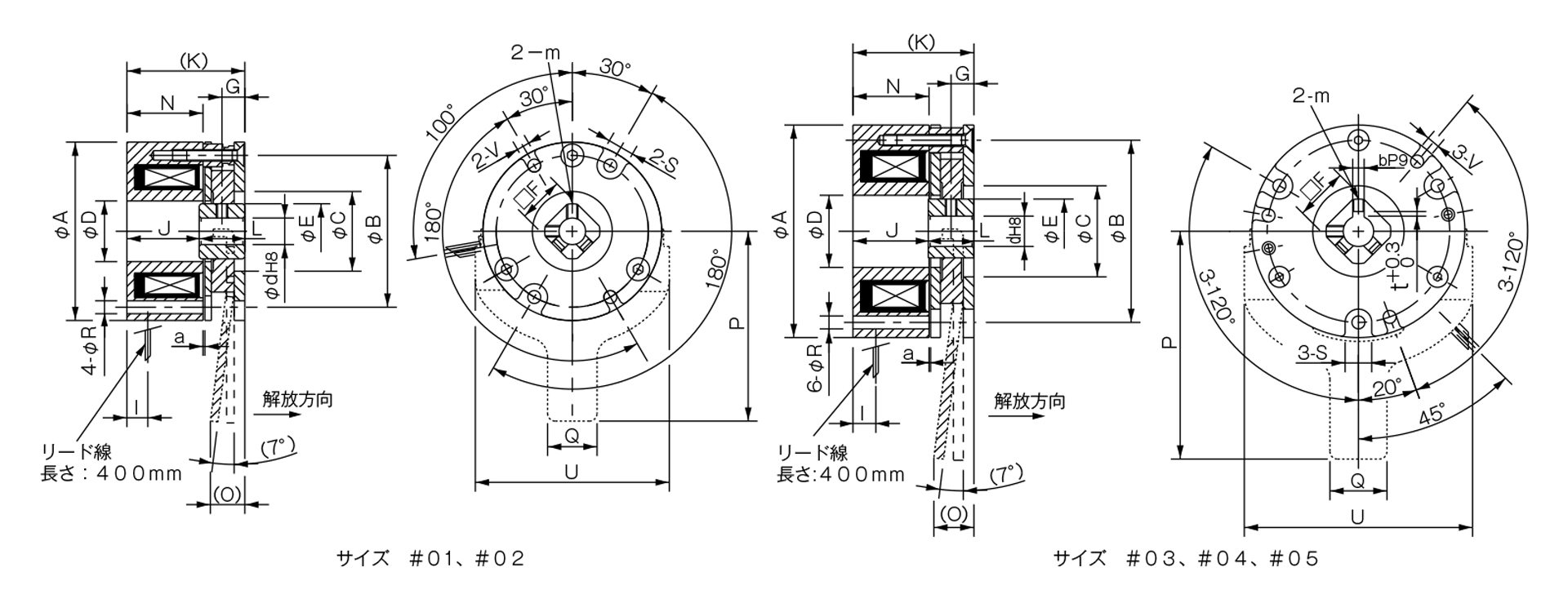

三木プーリの無励磁作動保持用BXWモデルSタイプ電磁ブレーキ寸法図 外形寸法および主要部寸法を示す寸法図
単位 [mm]
サイズ 径方向寸法 軸方向寸法 穴寸法 CADファイルNo.
A B C D E S V R F m O P Q U G I J K L N a d b t
01 37 32 18 13.5 12.0 6 3 3 10 M3 － － － － 4.5 5.0 22.5 31.5 9 22.5 0.10 5 － － BXW10-1
37 32 18 13.5 12.0 6 3 3 10 M3 － － － － 4.5 5.0 22.5 31.5 9 22.5 0.10 6 － － BXW10-1
02 47 40 21 16.0 14.5 7 3.4 3.4 12 M3 9(10.2) 50 13 51 6.0 5.5 19.2 31.2 12 20.0 0.10 6 － － BXW10（12）-2
47 40 21 16.0 14.5 7 3.4 3.4 12 M3 9(10.2) 50 13 51 6.0 5.5 19.2 31.2 12 20.0 0.10 7 － － BXW10（12）-2
03 56 48 24 19.0 17.0 7 3.4 3.4 14 M3 11(11.7) 60 15 60 6.0 6.0 19.9 31.9 12 20.0 0.15 8 － － BXW10（12）-3
04 65 58 35 24.0 22.0 7 3.4 3.4 18 M4 12(12.5) 70 15 70 7.0 7.0 19.9 33.9 14 21.0 0.15 10 3 1.2 BXW10（12）-4
05 75 66 36 28.0 26.5 9 4.5 4.5 22 M4 14(14.5) 80 20 80 7.0 7.0 22.1 36.1 14 21.5 0.15 12 4 1.5 BXW10（12）-5
  • サイズ#01 には解放レバーありのオプションはありません。
  • （　）内の寸法はBXW-□-□ S の場合の値です。

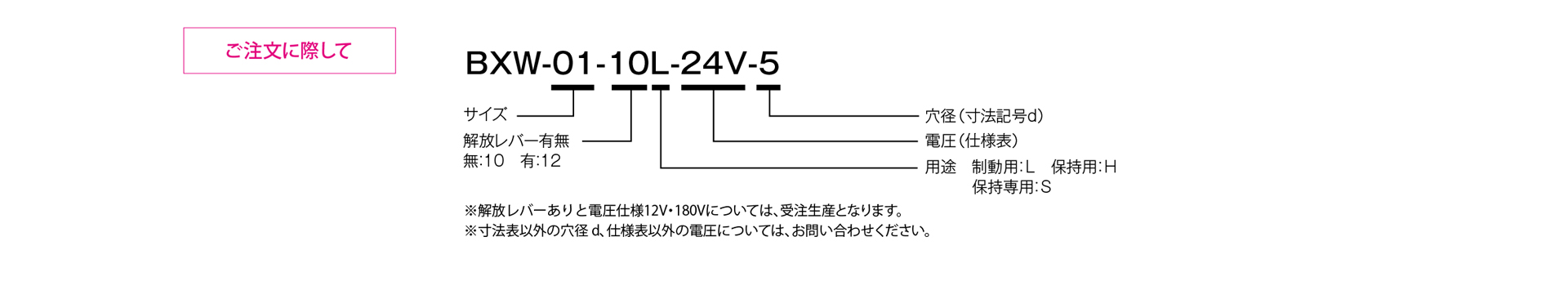

三木プーリのBXWモデル SPタイプ 無励磁作動形ブレーキ（保持用）ご注文時の型式構成説明図
