CSZモデル

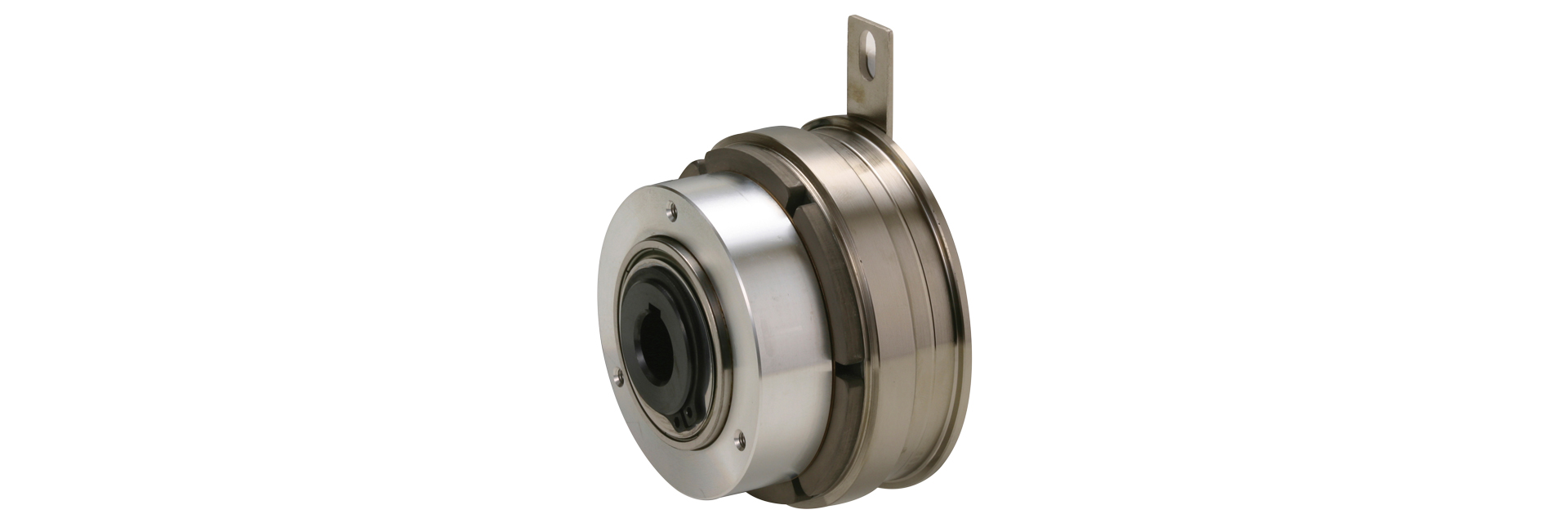

三木プーリの励磁作動形クラッチ CSZタイプ フランジ取り付け形製品画像（壁面取り付け用・高信頼性電磁クラッチ・駆動制御）
カタログ ダウンロード
会員限定 3D CADダウンロード
取扱説明書 ダウンロード
コイルへの通電で作動する励磁作動形クラッチで、ベアリング取り付け、通し軸用のCS（35）タイプをベースに一体構造設計したモデルです。一体構造ですから、隙間調整や同心度、偏心調整などわずらわしい取り付け時間を大幅に短縮することができます。

【仕様】

型式 サイズ 動摩擦トルクTd［N・m］ 静摩擦トルクTs［N・m］ コイル（at20℃） 耐熱クラス リード線 最高回転速度［min－1］ 回転部慣性モーメント　J 空隙再調整までの総仕事ET［J］ アーマチュア吸引時間ta［s］ トルク立上り時間tp［s］ トルク消滅時間td［s］ 使用ベアリング 質量［kg］
電圧［V］ 容量［W］ 電流［A］ 抵抗［Ω］ ULスタイル サイズ ロータ［kg・m2］ アーマチュア［kg・m2］
CSZ-05-35 05 2.4 2.4 DC24 10 0.42 57 B UL3398 AWG22 1800 2.87×10－5 2.43×10－5 9×106 0.017 0.035 0.023 6902ZZ 0.38
CSZ-06-35 06 5 5.5 DC24 11 0.46 52 B UL3398 AWG22 1800 8.94×10－5 7.57×10－5 29×106 0.023 0.050 0.010 6904ZZ 0.67
CSZ-08-35 08 10 11 DC24 15 0.63 38 B UL3398 AWG18 1800 2.41×10－4 2.08×10－4 60×106 0.025 0.064 0.020 6906ZZ 1.23
  • 動摩擦トルクTd は、相対速度100min-1 時の値です。また、初期トルク特性により、ならし運転が必要となる場合があります。

【寸法】

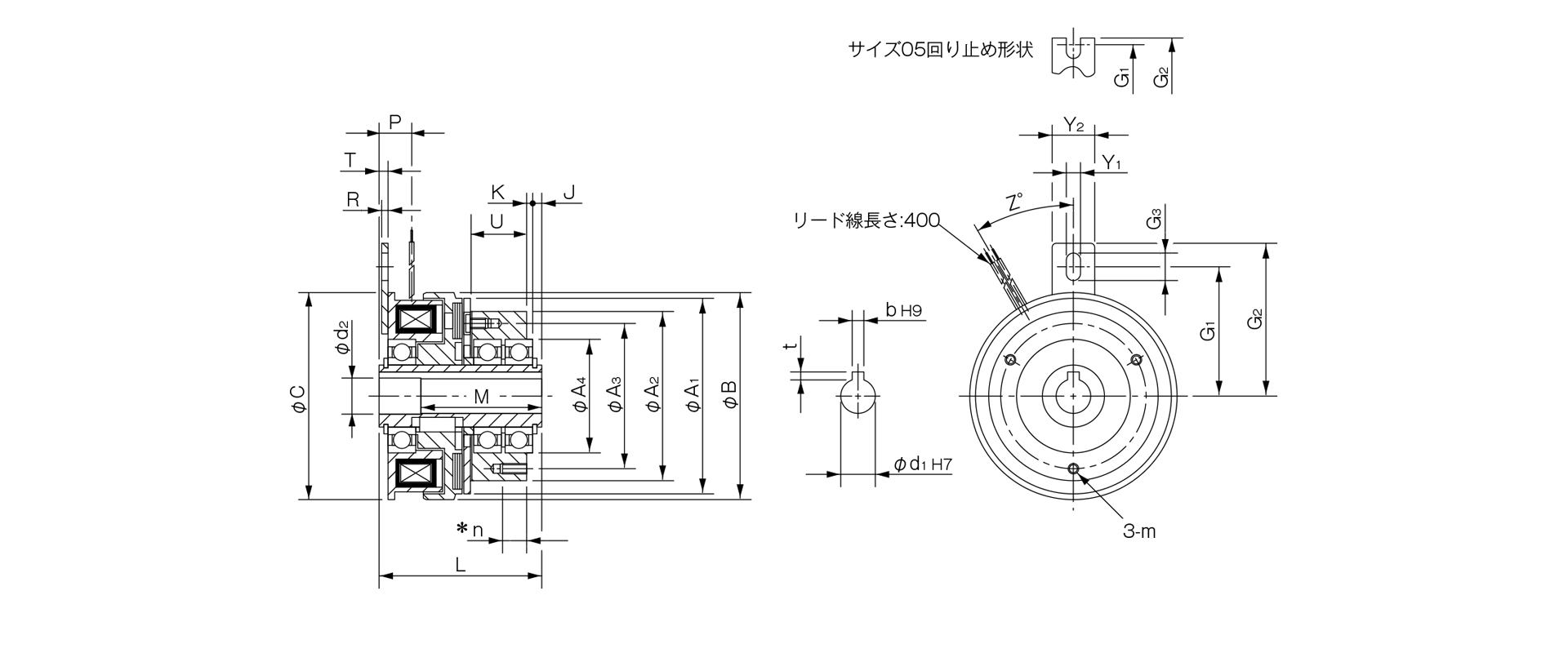

三木プーリの励磁作動形クラッチCSZモデルフランジ取り付け形（壁面取り付け用）寸法図 取付寸法および主要部寸法を示す寸法図
単位 [mm]
サイズ 径方向寸法 軸方向寸法
A1 A2 A3 A4 B C G1 G2 G3 Y1 Y2 J K L M P R T U Z m n*
05 50 47 38 280－0.009 54 50 28 31 － 3.1 8 2.1 2 47.2 33 7.9 1.6 1.9 14 180 M4 6
06 63 55 46 370－0.011 67.5 67.5 42.5 50 9.5 4.5 14 2.5 2.3 53.5 40 9.8 2 2.5 18 30 M4 6
08 80 70 60 470－0.011 85 85 57.5 65 11.5 6.5 16 3 2.5 58 43 11.5 2 3 18.5 30 M4 8
単位 [mm]
サイズ 軸穴寸法
d1 H7 d2 b H9 t
05 10 10.2 3＋0.0300 1.2＋0.30
06 12 12.2 4＋0.0300 1.8＋0.30
08 15 15.2 5＋0.0300 2.3＋0.30
  • ＊印部クラッチハブに取り付けるためのボルト長さは、n寸法以下となるように選定してください。
  • 取り付け方法などに関しては、設計上の確認事項でご確認ください。

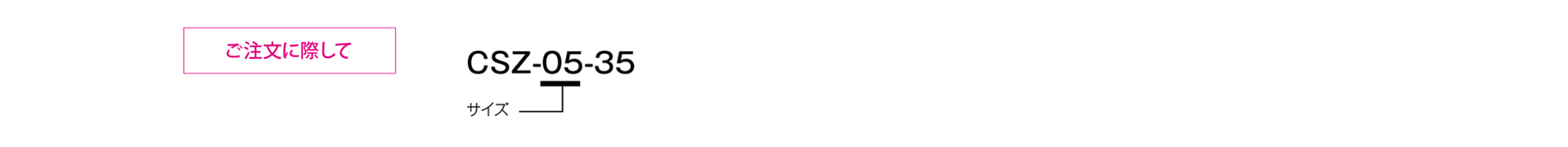

三木プーリのCSZモデル 励磁作動形クラッチ フランジ取り付け形（壁面取り付け用）ご注文時の型式構成説明図
