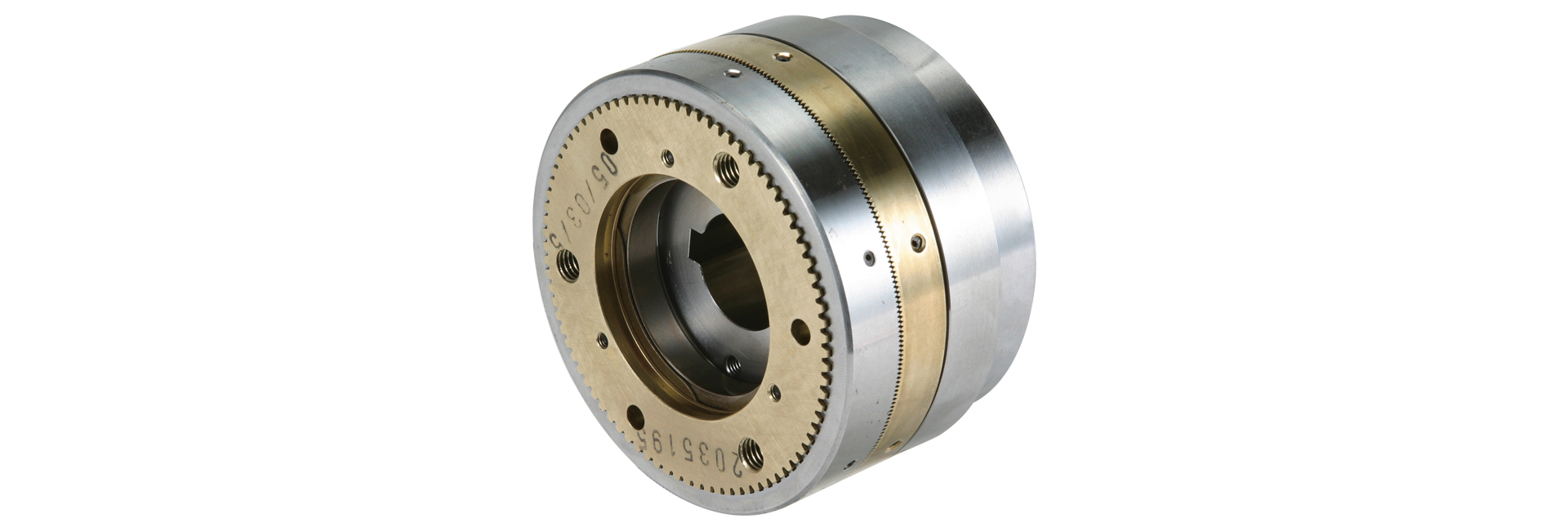

コイルへの通電で作動する励磁作動形クラッチで、動力の伝達を歯のかみ合いでおこなうためコンパクトでありながら非常に大きなトルク伝達が可能な電磁クラッチです。全周にわたりどこでもかみ合うフルポジションと一回転中一個所でしかかみ合わない定位置連結のシングルポジションがあります。

【仕様】

型式 サイズ トルク［N・m］ コイル（at20℃） 耐熱クラス 連結許容回転速度［min－1］ 最高回転速度［min－1］ 慣性モーメントJ［kg・m2］ 歯数 アーマチュア吸引時間ta［s］ アーマチュア釈放時間tar［s］ ベアリング番号 質量［kg］
励磁電圧［V］ 容量［W］ 電流［A］ 抵抗［Ω］ NF NS 鋸歯 ロータ アーマチュア 並歯フル 鋸歯フル
546-12-34 12 17.5 DC24 13.3 0.55 43.4 F 50 30 100 1500 6.6×10－5 6.0×10－5 200 25 0.035 0.040 6004 0.5
546-13-34 13 25 DC24 18.7 0.78 31.0 F 50 30 100 1500 1.5×10－4 1.2×10－4 220 30 0.040 0.050 6005 0.9
546-15-34 15 50 DC24 21.3 0.89 27.1 F 50 30 100 1500 3.7×10－4 3.7×10－4 260 36 0.060 0.060 6007 1.5
546-21-34 21 100 DC24 27.0 1.13 21.0 F 50 30 100 1500 8.7×10－4 5.2×10－4 290 36 0.080 0.070 6009 2.4
546-23-34 23 250 DC24 36.3 1.51 15.9 F 50 30 100 1500 2.06×10－3 1.85×10－3 280 38 0.090 0.080 6011 3.9
546-25-34 25 500 DC24 56.6 2.36 10.2 F 50 30 100 1500 4.88×10－3 4.51×10－3 250 40 0.100 0.090 6014 6.8
546-31-34 31 1000 DC24 79.7 3.32 7.2 F 50 30 100 1500 1.12×10－2 1.28×10－2 195 40 0.110 0.110 6017 11.1
546-32-34 32 2200 DC24 114.1 4.75 5.1 F 50 30 100 1500 2.87×10－2 2.92×10－2 186 40 0.120 0.130 6020 15.3
  • アーマチュア吸引・釈放時間は無負荷、静止状態での参考値です。負荷の大きさや連結時の運転状態によって一般的には長くなります。
  • 連結許容回転速度NF とNS は、それぞれ並歯フルポジションと並歯シングルポジションを示します。

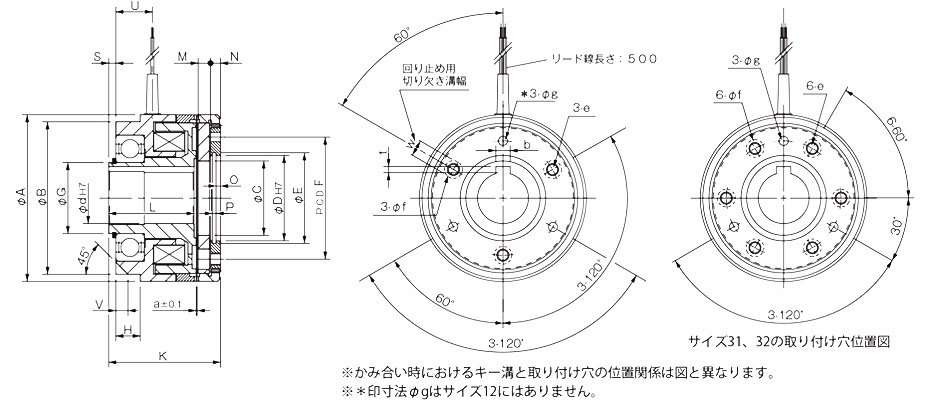

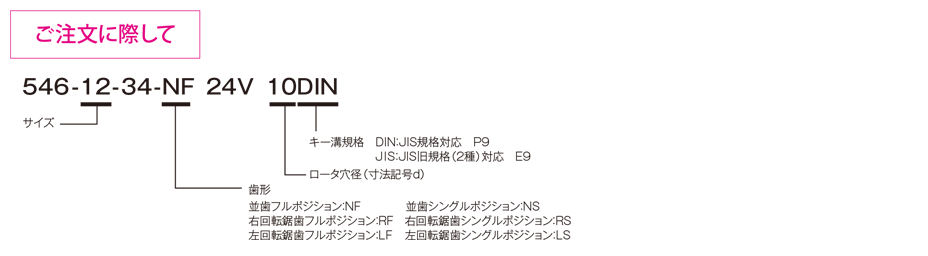

【寸法】

?
単位 [mm]

サイズ 軸穴寸法
d H7 JIS規格対応 JIS旧規格対応
d H7 b P9 t＋0.50 b E9 t＋0.50
12 10 3－0.006－0.031 1.2 4＋0.05＋0.02 1.5
13 15 5－0.012－0.042 2 5＋0.05＋0.02 2
15 20 6－0.012－0.042 2.5 5＋0.05＋0.02 2
25 8－0.015－0.051 3 7＋0.061＋0.025 3
21 25 8－0.015－0.051 3 7＋0.061＋0.025 3
30 8－0.015－0.051 3 7＋0.061＋0.025 3
23 30 8－0.015－0.051 3 7＋0.061＋0.025 3
40 12－0.018－0.061 3 10＋0.061＋0.025 3.5
25 40 12－0.018－0.061 3 10＋0.061＋0.025 3.5
50 14－0.018－0.061 3.5 12＋0.075＋0.032 3.5
31 50 14－0.018－0.061 3.5 12＋0.075＋0.032 3.5
60 18－0.018－0.061 4 15＋0.075＋0.032 5
32 60 18－0.018－0.061 4 15＋0.075＋0.032 5
70 20－0.022－0.074 4.5 18＋0.075＋0.032 6
