126（4B）ベース取付タイプ（クラッチ・ブレーキ＋モータ）

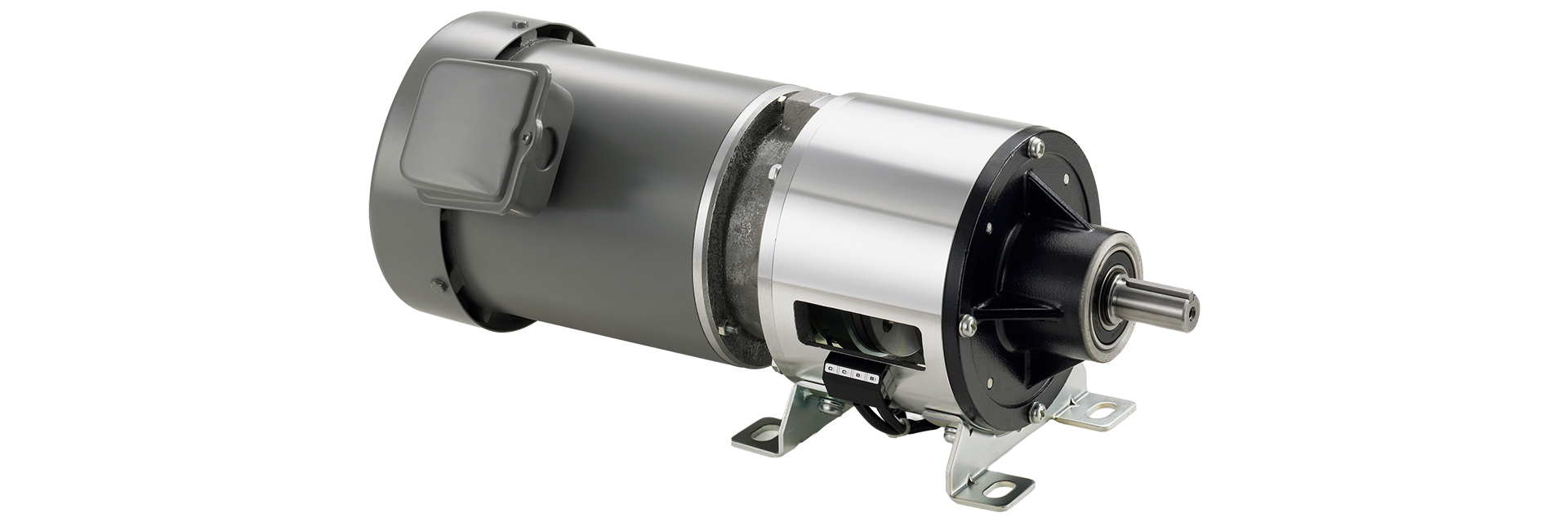

三木プーリの126-□-4Bタイプ 励磁作動形クラッチ・ブレーキユニット付きモータ製品画像（電磁クラッチブレーキ一体型モータ・駆動制御・産業用モータ）
カタログ ダウンロード
取扱説明書 ダウンロード
電磁クラッチ・電磁ブレーキユニット125モデルの入力軸に汎用三相モータを直結したモデルで、モータを止めることなく出力軸の起動・停止をくり返すことができます。モータに対するON－OFF操作に比べ高頻度断続運転が可能です。ベース取り付けです。

【仕様】

型式 サイズ 動摩擦トルクTd［N・m］ 静摩擦トルクTs［N・m］ コイル（at20℃） 耐熱クラス モータ出力［ｋW］ 回転部慣性モーメントJ［kg・m2］ 空隙再調整までの総仕事ET［J］ アーマチュア吸引時間ta［s］ トルク立上り時間tp［s］ トルク消滅時間td［s］ 質量［kg］
電圧［V］ 容量［W］ 電流［A］ 抵抗［Ω］
126-06-4B 0.2kW 06 5 5.5 DC24 11 0.46 52 B 0.2 1.28×10－4 36×106 C:0.020 / B:0.015 C:0.041 / B:0.033 C:0.020 / B:0.015 8.9
126-08-4B 0.4kW 08 10 11 DC24 15 0.63 38 B 0.4 3.70×10－4 60×106 C:0.023 / B:0.016 C:0.051 / B:0.042 C:0.030 / B:0.025 13
126-10-4B 0.75kW 10 20 22 DC24 20 0.83 29 B 0.75 1.40×10－3 130×106 C:0.025 / B:0.018 C:0.063 / B:0.056 C:0.050 / B:0.030 18
126-12-4B 1.5kW 12 40 45 DC24 25 1.09 23 B 1.5 3.85×10－3 250×106 C:0.040 / B:0.027 C:0.115 / B:0.090 C:0.065 / B:0.050 36
126-16-4B 2.2kW 16 80 90 DC24 35 1.46 16 B 2.2 1.35×10－2 470×106 C:0.050 / B:0.035 C:0.160 / B:0.127 C:0.085 / B:0.055 42.5
126-16-4B 3.7kW 16 80 90 DC24 35 1.46 16 B 3.7 1.35×10－2 470×106 C:0.050 / B:0.035 C:0.160 / B:0.127 C:0.085 / B:0.055 57
  • 0.2kW、0.4kW のモータはJIS C 4210、0.75kW 以上のモータはJIS C 4213 に準拠する全閉外扇モータです。
  • モータの入力電源は三相AC200V ／ 50Hz、AC200V・AC220V ／ 60Hzです。
  • 汎用モータの特殊電圧（5 電源仕様）、極数違いなどをご希望の場合は、お問い合わせください。
  • 動摩擦トルクTd は、相対速度100min-1 時の値です。また、初期トルク特性により、ならし運転が必要となる場合があります。

【寸法】

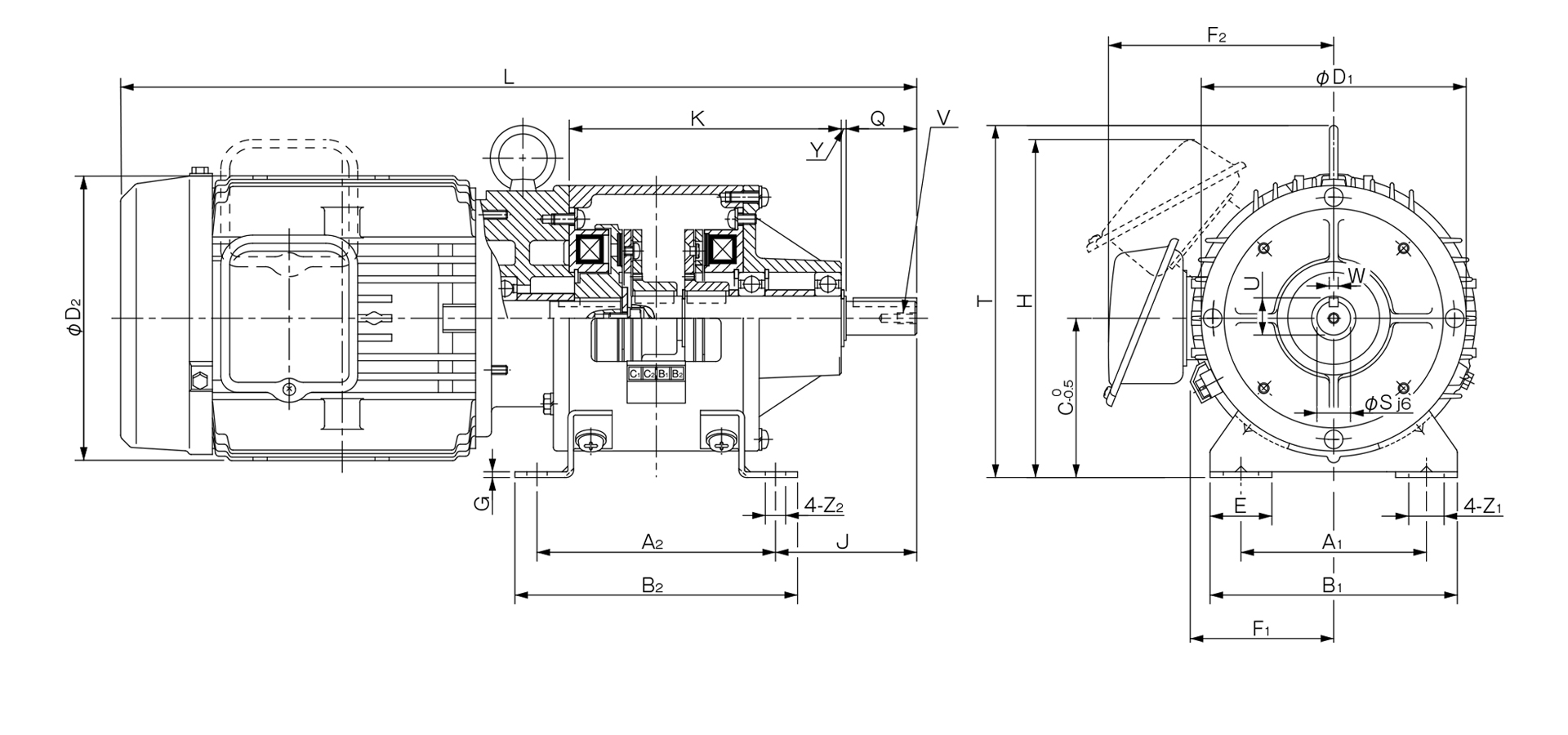

三木プーリのクラッチ・ブレーキユニット126モデル（ベース取付仕様）寸法図 取付寸法および主要部寸法を示す寸法図
単位 [mm]
型式 本体寸法 軸寸法 CADファイルNo.
A1 A2 B1 B2 C D1 D2 E F1 F2 G J K L H T Y Z1 Z2 Q S U V W
126-06-4B 0.2kW 65 90 90 105 65 100 130 27.5 61 － 2.6 48.5 102 335 － － 3 13.5 6.5 25 11 12.5 M4×0.7深さ8 4 126-4B1
126-08-4B 0.4kW 80 110 110 130 80 125 145 32.5 72 126.5 3.2 63 127.5 389 167.5 － 2.5 15.5 9 30 14 16 M4×0.7深さ8 5 126-4B2
126-10-4B 0.75kW 105 135 140 160 90 150 163 35 81 133 3.2 80 154 462 182 － 3 20 11.5 40 19 21 M6×1深さ11 5 126-4B3
126-12-4B 1.5kW 135 160 175 185 112 190 180 42.5 97 145 4.5 108 194 550.5 － 244.5 3 24.5 11.5 50 24 27 M6×1深さ11 7 126-4B4
126-16-4B 2.2kW 155 200 200 230 132 230 199 45 109 153 6 135 256 649.5 － 293 4 28 14 50 24 27 M6×1深さ11 7 126-4B5
126-16-4B 3.7kW 155 200 200 230 132 230 223 45 109 166.5 6 145 256 681 － 293 4 28 14 60 28 31 M6×1深さ11 7 126-4B6
  • 出力軸キー溝はJIS旧規格2 種、キーはJIS旧規格1 種です。
  • 出力軸にプーリなど挿入時には、付属の挿入セットをご使用ください。

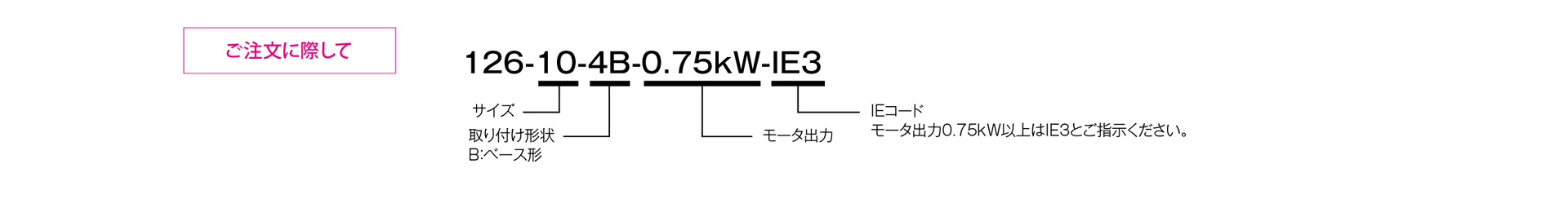

三木プーリの126モデル（ベース取付仕様）クラッチブレーキユニット ご注文時の型式構成説明図
