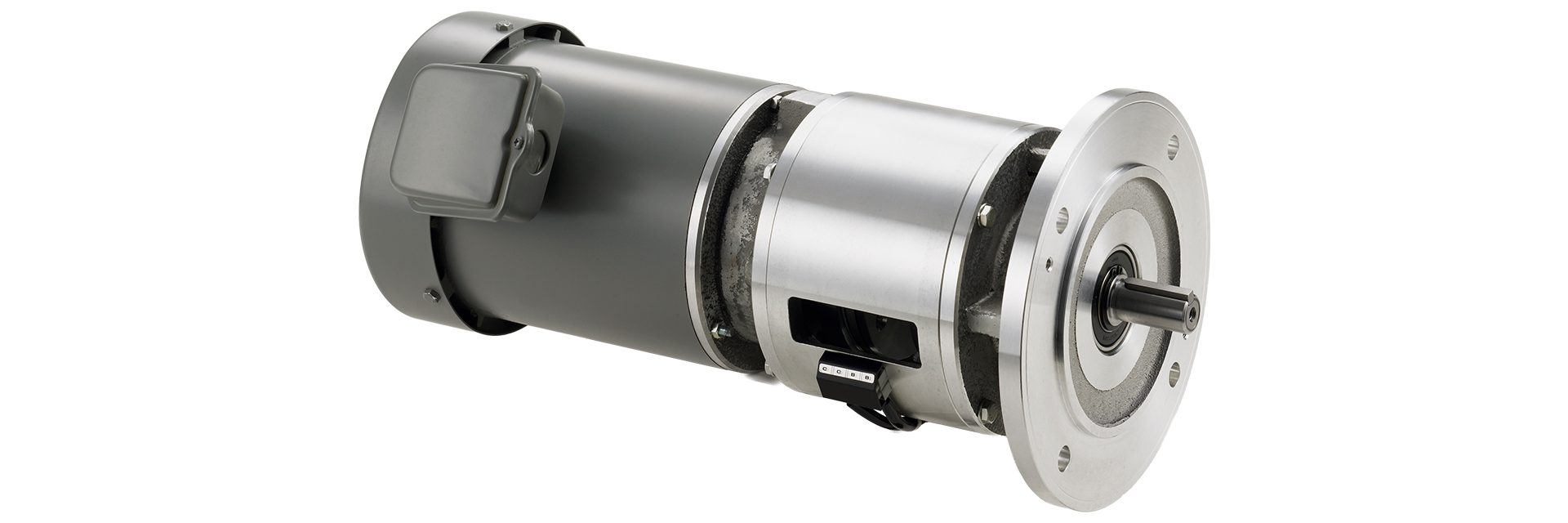

126(4F)フランジ取り付けタイプ(クラッチ・ブレーキ+モータ)
電磁クラッチ・電磁ブレーキユニット125モデルの入力軸に汎用三相モータを直結したモデルで、モータを止めることなく出力軸の起動・停止をくり返すことができます。モータに対するON-OFF操作に比べ高頻度断続運転が可能です。フランジ取り付け形は、接合面をモータ規格に合わせています。

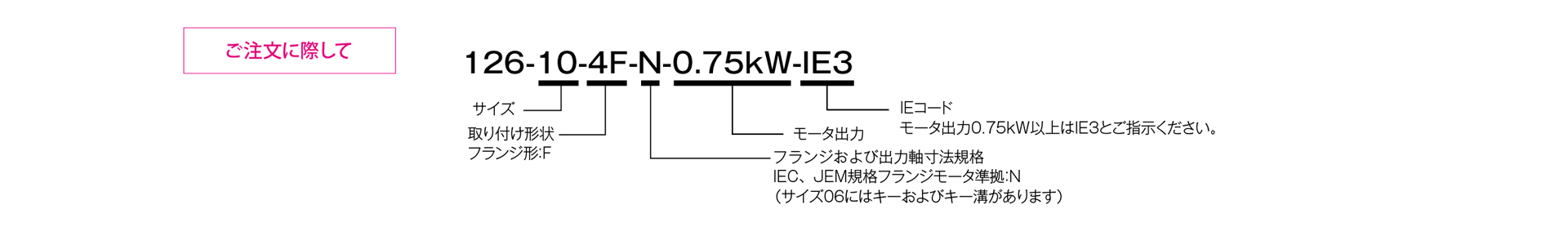

【仕様】
| 型式 | サイズ | 動摩擦トルクTd[N・m] | 静摩擦トルクTs[N・m] | コイル(at20℃) | 耐熱クラス | モータ出力[kW] | 回転部慣性モーメントJ[kg・m2] | 空隙再調整までの総仕事ET[J] | アーマチュア吸引時間ta[s] | トルク立上り時間tp[s] | トルク消滅時間td[s] | 質量[kg] | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 電圧[V] | 容量[W] | 電流[A] | 抵抗[Ω] | ||||||||||||
| 126-06-4F-N 0.2kW | 06 | 5 | 5.5 | DC24 | 11 | 0.46 | 52 | B | 0.2 | 1.28×10-4 | 36×106 | C:0.020 / B:0.015 | C:0.041 / B:0.033 | C:0.020 / B:0.015 | 8.9 |
| 126-08-4F-N 0.4kW | 08 | 10 | 11 | DC24 | 15 | 0.63 | 38 | B | 0.4 | 3.70×10-4 | 60×106 | C:0.023 / B:0.016 | C:0.051 / B:0.042 | C:0.030 / B:0.025 | 13 |
| 126-10-4F-N 0.75kW | 10 | 20 | 22 | DC24 | 20 | 0.83 | 29 | B | 0.75 | 1.40×10-3 | 130×106 | C:0.025 / B:0.018 | C:0.063 / B:0.056 | C:0.050 / B:0.030 | 18 |
| 126-12-4F-N 1.5kW | 12 | 40 | 45 | DC24 | 25 | 1.09 | 23 | B | 1.5 | 3.85×10-3 | 250×106 | C:0.040 / B:0.027 | C:0.115 / B:0.090 | C:0.065 / B:0.050 | 36 |
| 126-16-4F-N 2.2kW | 16 | 80 | 90 | DC24 | 35 | 1.46 | 16 | B | 2.2 | 1.35×10-2 | 470×106 | C:0.050 / B:0.035 | C:0.160 / B:0.127 | C:0.085 / B:0.055 | 42.5 |
| 126-16-4F-N 3.7kW | 16 | 80 | 90 | DC24 | 35 | 1.46 | 16 | B | 3.7 | 1.35×10-2 | 470×106 | C:0.050 / B:0.035 | C:0.160 / B:0.127 | C:0.085 / B:0.055 | 57 |
- 0.2kW、0.4kW のモータはJIS C 4210、0.75kW 以上のモータはJIS C 4213 に準拠する全閉外扇モータです。
- モータの入力電源は三相AC200V / 50Hz、AC200V・AC220V / 60Hzです。
- 汎用モータの特殊電圧(5 電源仕様)、極数違いなどをご希望の場合は、お問い合わせください。
- 動摩擦トルクTd は、相対速度100min-1 時の値です。また、初期トルク特性により、ならし運転が必要となる場合があります。

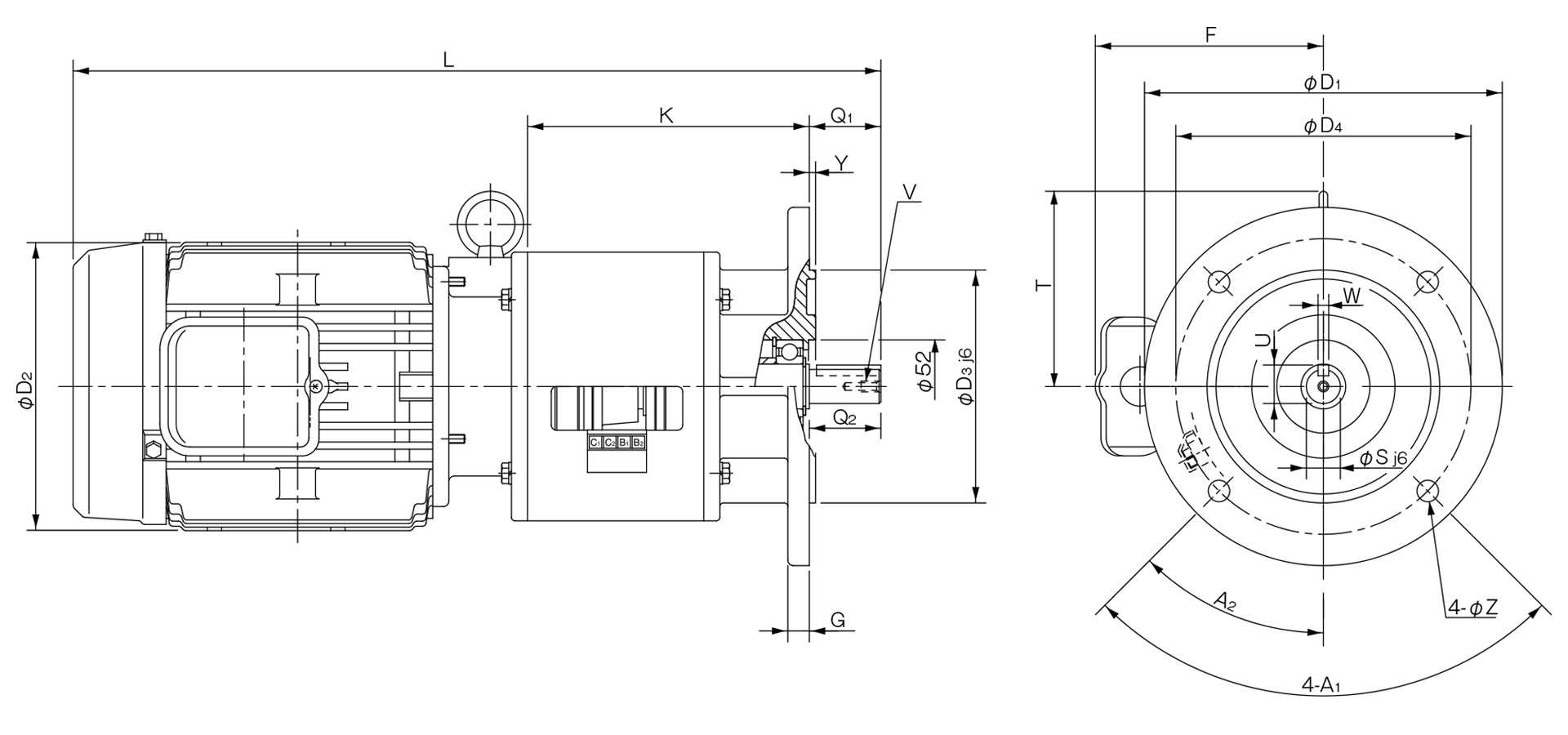

【寸法】
単位 [mm]
| 型式 | 本体寸法 | 軸寸法 | CADファイルNo. | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A1 | A2 | D1 | D2 | D3 | D4 | F | G | K | L | T | Y | Z | Q1 | Q2 | S | U | V | W | ||
| 126-06-4F-N 0.2kW | 90° | 45° | 160 | 130 | 110 | 130 | - | 8 | 107 | 335 | - | 3.5 | 10 | 23 | 25 | 11 | 12.5 | M4×0.7深さ8 | 4 | 126-4F1 |
| 126-08-4F-N 0.4kW | 90° | 45° | 160 | 145 | 110 | 130 | 124 | 10 | 130.5 | 389 | - | 3.5 | 10 | 30 | 30 | 14 | 16 | M4×0.7深さ8 | 5 | 126-4F2 |
| 126-10-4F-N 0.75kW | 90° | 45° | 200 | 163 | 130 | 165 | 131 | 12 | 157.5 | 463 | - | 3.5 | 12 | 40 | 40 | 19 | 21.5 | M6×1深さ11 | 6 | 126-4F3 |
| 126-12-4F-N 1.5kW | 90° | 45° | 200 | 180 | 130 | 165 | 145 | 12 | 197.5 | 551 | 133 | 3.5 | 12 | 50 | 50 | 24 | 27 | M6×1深さ11 | 8 | 126-4F4 |
| 126-16-4F-N 2.2kW | 90° | 45° | 250 | 199 | 180 | 215 | 153 | 16 | 260.5 | 660 | 161 | 4 | 15 | 60 | 60 | 28 | 31 | M6×1深さ11 | 8 | 126-4F5 |
| 126-16-4F-N 3.7kW | 90° | 45° | 250 | 223 | 180 | 215 | 166.5 | 16 | 260.5 | 681.5 | 161 | 4 | 15 | 60 | 60 | 28 | 31 | M6×1深さ11 | 8 | 126-4F6 |
- フランジおよび出力軸寸法は、IEC、JEM 規格のフランジモータに準拠しています。(サイズ06 にはキー及びキー溝があります)
- 出力軸にプーリなど挿入時には、付属の挿入セットをご使用ください。
