122モデル（ダブルクラッチ・ブレーキ）

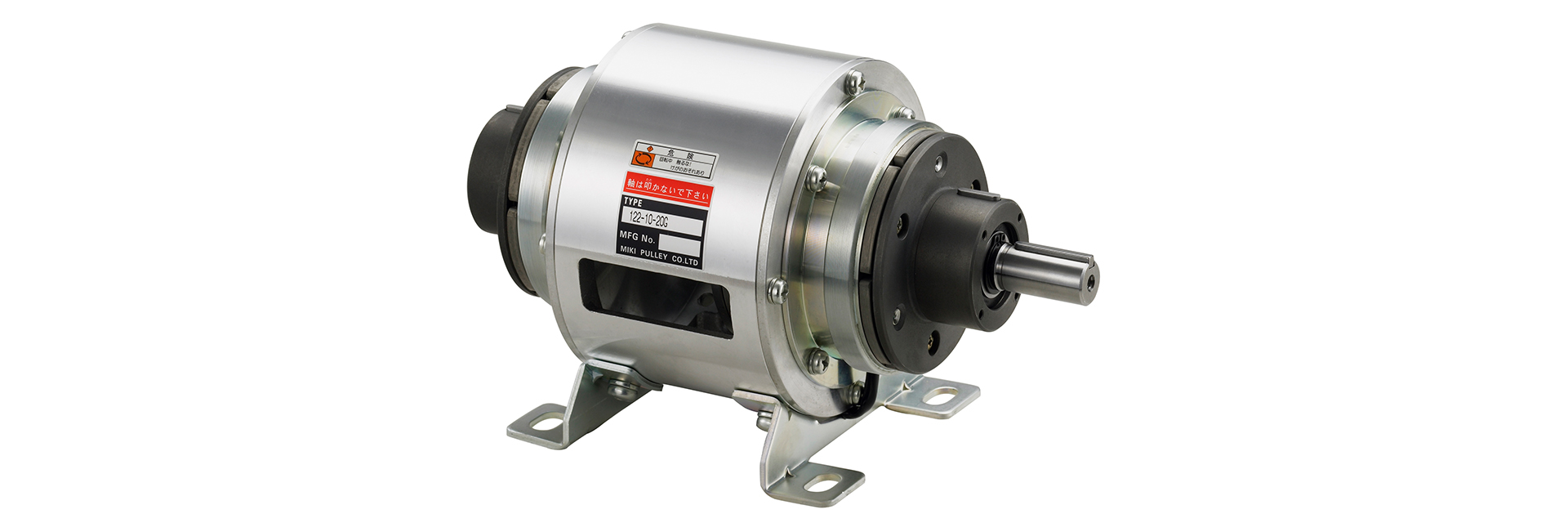

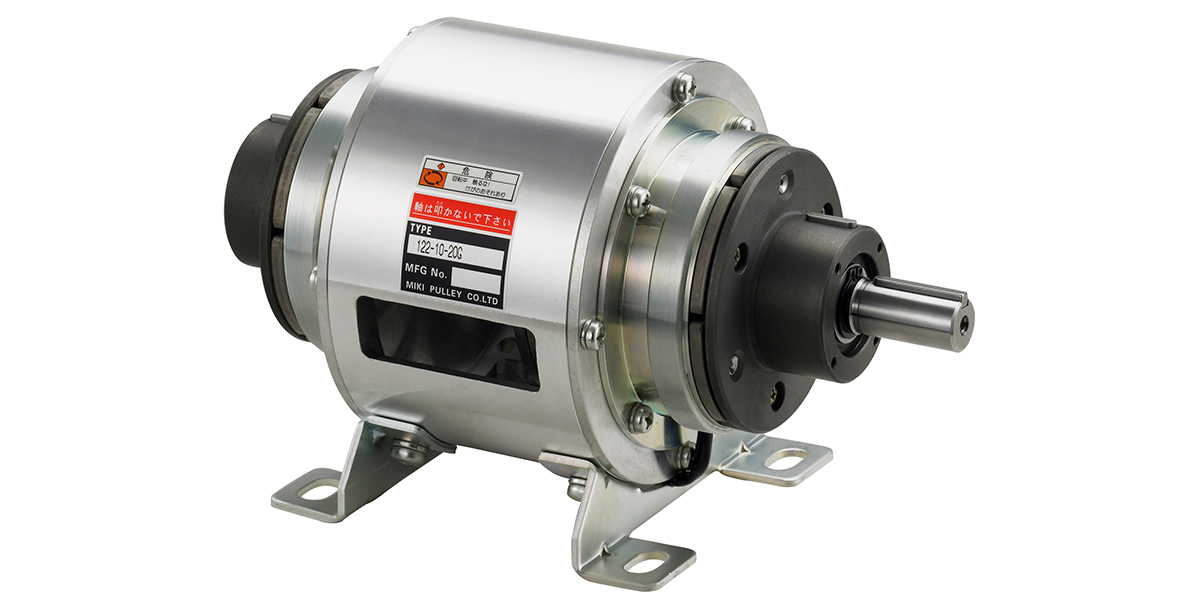

三木プーリのダブルクラッチ・ブレーキユニット 122タイプ 製品画像（電磁クラッチブレーキ複合型・高機能駆動制御・産業用伝動装置）
カタログ ダウンロード
取扱説明書 ダウンロード
電磁クラッチを二台と電磁ブレーキを、コンパクトに組み合わせたダブルクラッチ・ブレーキユニットです。高精度の位置決めや、複雑な動作などの応用制御を一台でこなします。ハブを入力に使用し、二段変速・定位置停止など、電磁クラッチの電流を遮断し、電磁ブレーキへの通電で、出力軸の制動をおこないます。

【仕様】

型式 サイズ 動摩擦トルクTd［N・m］ 静摩擦トルクTs［N・m］ コイル（at20℃） 耐熱クラス 最高回転速度［mim－1］ 回転部慣性モーメントJ［kg・m2］ 空隙再調整までの総仕事ET［J］ アーマチュア吸引時間ta［s］ トルク立上り時間tp［s］ トルク消滅時間td［s］ 質量［kg］
電圧［V］ 容量［W］ 電流［A］ 抵抗［Ω］
122-06-20G 06 5 5.5 DC24 11 0.46 52 B 3000 2.19×10－4 36×106 C:0.020 / B:0.015 C:0.041 / B:0.033 C:0.020 / B:0.015 4
122-08-20G 08 10 11 DC24 15 0.63 38 B 3000 6.55×10－4 60×106 C:0.023 / B:0.016 C:0.051 / B:0.042 C:0.030 / B:0.025 6
122-10-20G 10 20 22 DC24 20 0.83 29 B 3000 2.12×10－3 130×106 C:0.025 / B:0.018 C:0.063 / B:0.056 C:0.050 / B:0.030 9
122-12-20G 12 40 45 DC24 25 1.04 23 B 3000 6.35×10－3 250×106 C:0.040 / B:0.027 C:0.115 / B:0.090 C:0.065 / B:0.050 17
122-16-20G 16 80 90 DC24 35 1.46 16 B 3000 1.99×10－2 470×106 C:0.050 / B:0.035 C:0.160 / B:0.127 C:0.085 / B:0.055 29
122-20-20G 20 160 175 DC24 45 1.88 13 B 2500 6.15×10－2 10×108 C:0.090 / B:0.065 C:0.250 / B:0.200 C:0.130 / B:0.070 58
  • 動摩擦トルクTd は、相対速度100min-1 時の値です。また、初期トルク特性により、ならし運転が必要となる場合があります。

【寸法】

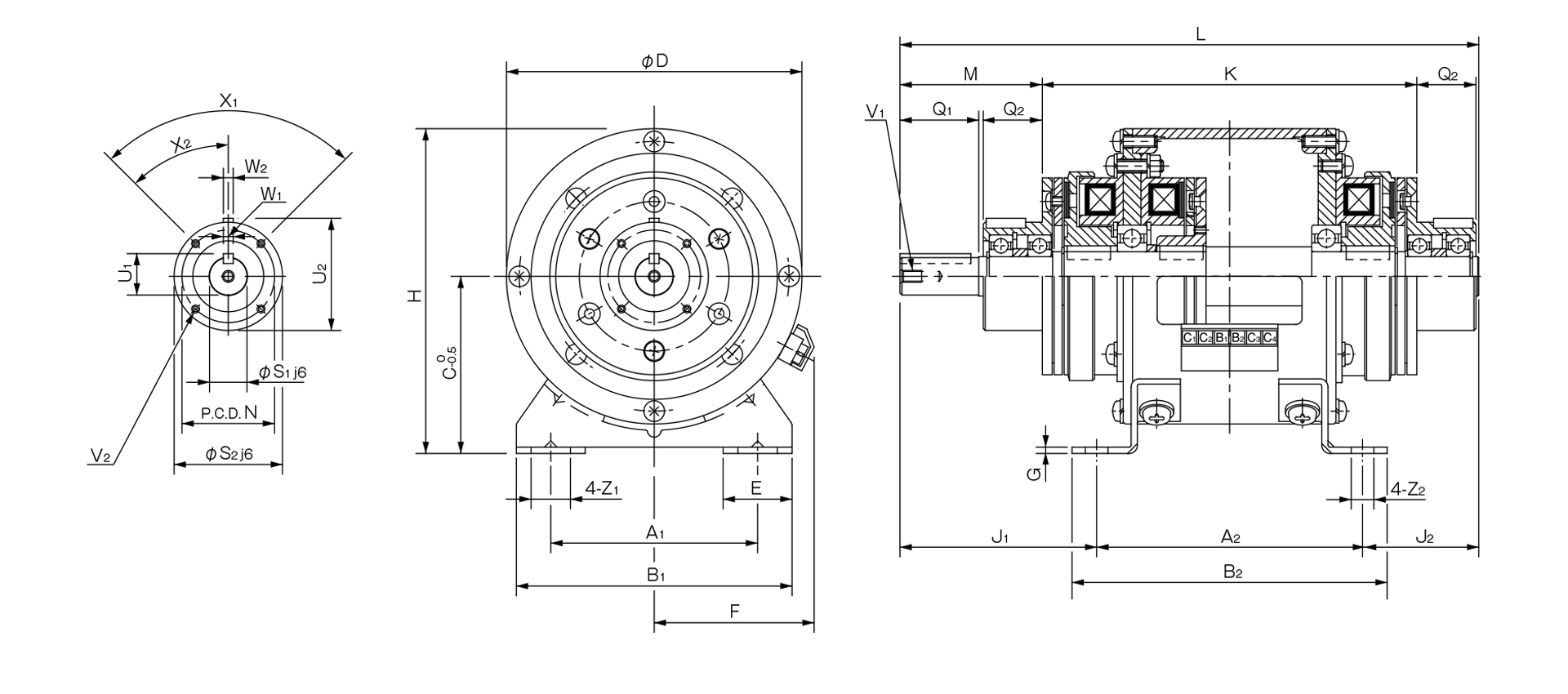

三木プーリのダブルクラッチ・ブレーキユニット122モデル寸法図 外形寸法および取付寸法を示す寸法図
サイズ 本体寸法
A1 A2 B1 B2 C D E F G H J1 J2 K L M N Z1 Z2
06 65 90 90 105 65 100 27.5 61 2.6 115 73 48 142 211 47 33 13.5 6.5
08 80 110 110 130 80 125 32.5 72 3.2 142.5 83 53 162 246 57 37 15.5 9
10 105 135 140 160 90 150 35 81 3.2 165 100 59 190 294 72 47 20 11.5
12 135 160 175 185 112 190 42.5 97 4.5 207 124 74 222 358 93 52 24.5 11.5
16 155 200 200 230 132 230 45 109 6 247 150.5 89.5 272 440 114.5 62 28 14
20 195 240 240 270 160 290 47.5 124 20 305 197 114 348 551 143 74.5 28 14
サイズ 軸寸法 CADファイルNo.
Q1 Q2 S1 S2 U1 U2 V1 V2 X1 X2 W1,2
06 25 20 11 38 12.5 39.5 M4×0.7深さ8 3-M4×0.7深さ4 3-120゜ 60゜ 4 122-201
08 30 25 14 45 16 47 M4×0.7深さ8 3-M4×0.7深さ6 3-120゜ 60゜ 5 122-202
10 40 30 19 55 21 57 M6×1深さ11 4-M4×0.7深さ8 4-90゜ 45゜ 5 122-203
12 50 40 24 64 27 67 M6×1深さ11 4-M4×0.7深さ8 4-90゜ 45゜ 7 122-204
16 60 50 28 75 31 78 M6×1深さ11 6-M5×0.8深さ8 6-60゜ 30゜ 7 122-205
20 80 60 38 90 41.5 93.5 M10×1.5深さ17 4-M6×1深さ12 4-90゜ 45゜ 10 122-206
  • 出力キー溝はJIS旧規格2 種、キーはJIS旧規格1 種です。なお、ユニットハブ部のキー溝寸法はJIS 規格外となります。上記寸法表でご確認ください。
  • 出力にプーリなど挿入時には、付属の挿入セットをご使用ください。
  • 122-20-20G のベースは鋳物製となります。

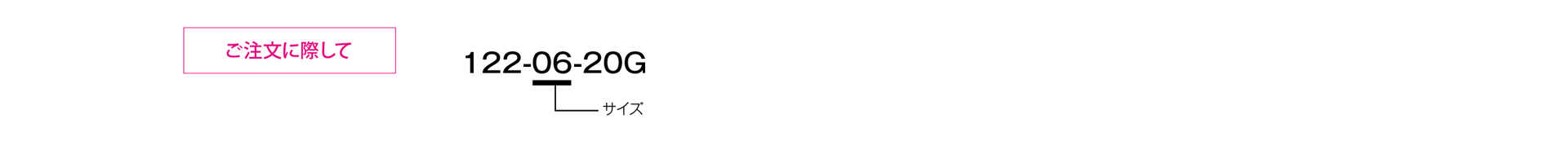

三木プーリの122モデル ダブルクラッチ・ブレーキユニット ご注文時の型式構成説明図
