ETP-A-C モデル（無電解ニッケルめっきタイプ）

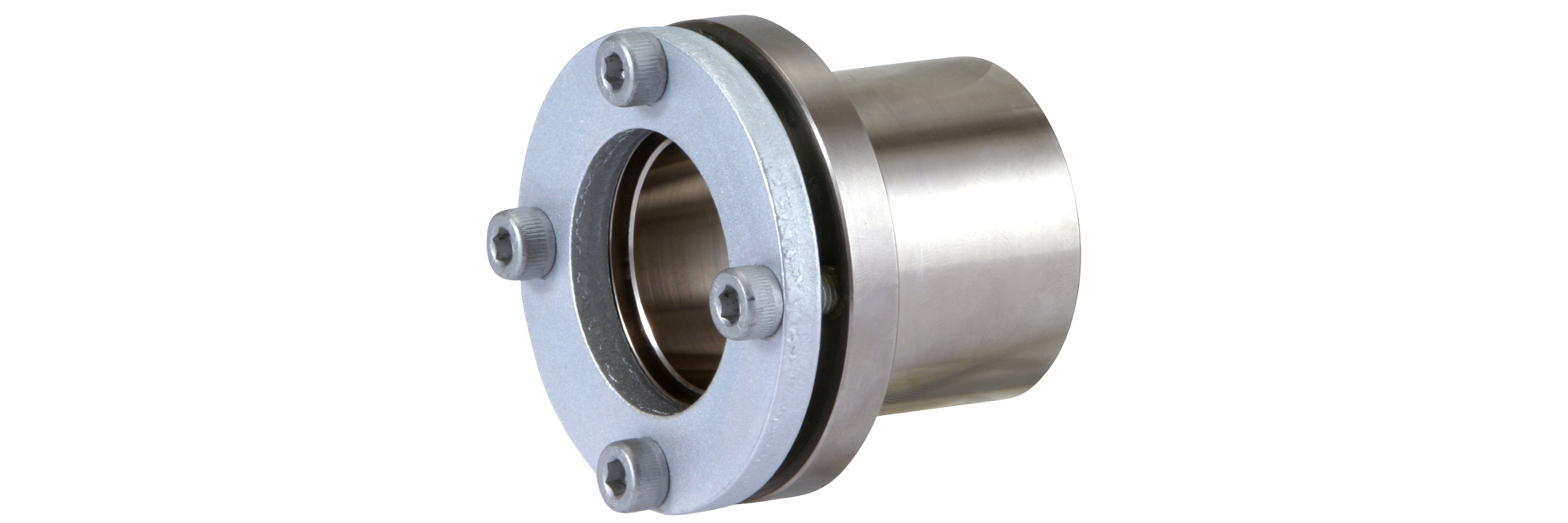

三木プーリのETP-A[C]タイプ ハイドロ方式摩擦式締結具製品画像（無電解ニッケルめっき仕様・耐食性油圧締結具）
カタログ ダウンロード
会員限定 3D CADダウンロード
取扱説明書 ダウンロード
軸とハブの結合をフランジ面のわずか数本のクランピングボルトの締め付けで実現。独自のハイドロ方式（油圧式）、摩擦で結合するため、キー結合の難点を解決しました。構造はシンプルで、着脱が簡単、正確な位置決めと割出しが可能。組み立て・調整の作業が大幅に省けます。無電解ニッケルめっき仕様です。

【仕様】

ETP-A-C 仕様表
型式 許容トルク
［N・m］		 許容スラスト力
［N］		 許容ラジアル荷重
［N］		 軸側面圧
［N/mm2］		 ハブ側面圧
［N/mm2］		 締め付けトルク
［N・m］		 慣性モーメント
［kg・m2］		 質量
［kg］		 価格
［円］
ETP-A-15-C 41 5000 2500 90 80 6 0.018 × 10−3 0.10 －
ETP-A-19-C 75 7400 5800 90 80 8 0.046 × 10−3 0.17 －
ETP-A-20-C 94 8700 6600 90 80 8 0.046 × 10−3 0.16 －
ETP-A-25-C 188 14000 106000 90 80 8 0.071 × 10−3 0.19 －
ETP-A-30-C 315 19000 14700 90 80 8 0.14 × 10−3 0.29 －
ETP-A-35-C 488 26000 18800 90 80 8 0.25 × 10−3 0.40 －
ETP-A-40-C 705 33000 22800 90 80 8 0.44 × 10−3 0.55 －
ETP-A-45-C 968 40000 26900 90 80 13 0.69 × 10−3 0.71 －
ETP-A-50-C 1426 53000 30900 90 80 13 1.05 × 10−3 0.86 －
  • 許容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。
  • 許容トルク、許容スラスト力、軸側面圧、ハブ側面圧は20℃時の値です。

【寸法】

三木プーリのETPモデルAタイプ（無電解ニッケルめっき仕様）摩擦式締結具（ハイドロ方式）寸法図 外形寸法および軸径寸法を示す寸法図
ETP-A-C 寸法表
型式 d D D1 L L1 L2 L3 L4 M
ETP-A-15-C 15 23 37.5 17 28 33 5 5.4 3-M5 × 10
ETP-A-19-C 19 28 45 21 34 39 5.5 6.9 3-M5 × 12
ETP-A-20-C 20 28 45 22 35 40 5.5 6.4 3-M5 × 12
ETP-A-25-C 25 34 49 27 41 46 5.5 6.9 4-M5 × 12
ETP-A-30-C 30 41 57 32 46 51 5.5 6.9 4-M5 × 12
ETP-A-35-C 35 47 62.5 37 53 58 7 7.4 6-M5 × 14
ETP-A-40-C 40 53 70 43 60 65 7.5 8.4 6-M5 × 16
ETP-A-45-C 45 59 77 49 66 72 8 8.4 6-M6 × 16
ETP-A-50-C 50 65 83 53 72 78 8.5 9.4 6-M6 × 18
  • L1、L2はクランピングボルト締め付け・取り付け後の寸法です。これらは軸径およびハブ内径のはめあい公差により多少変化します。
  • クランピングボルトMの呼びは数量-ねじの呼び×呼び長さです。

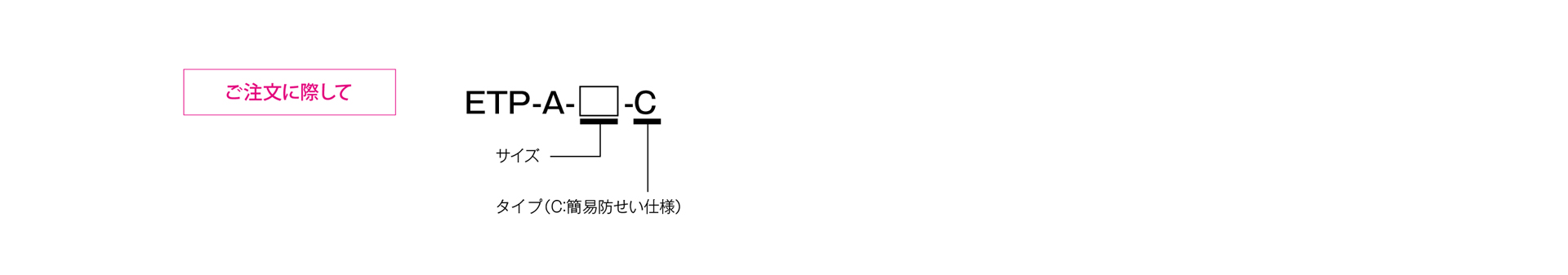

三木プーリのETPモデル Aタイプ（無電解ニッケルめっき仕様）摩擦式締結具（ハイドロ方式）ご注文時の型式構成説明図
