N-PFAモデル

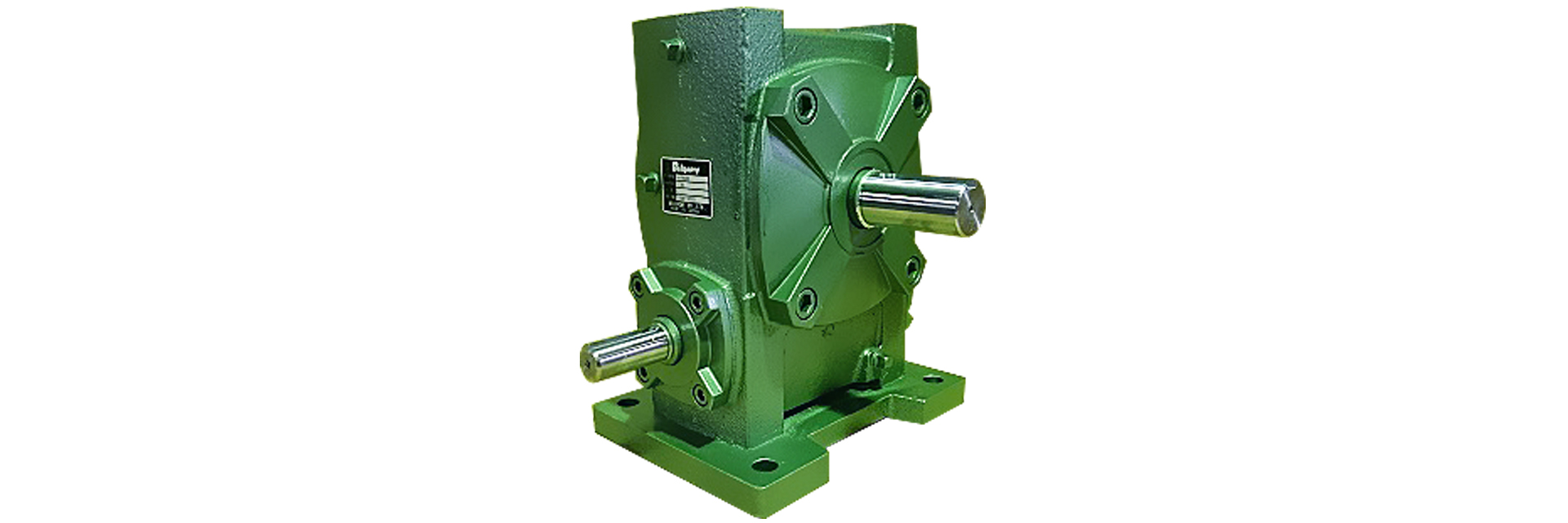

三木プーリのベルポニー ウォーム減速機 N-PFAタイプ 製品画像（高耐久構造・ウォーム減速機・産業用）
ベルポニー　ウオーム減速機は、ウオームとホイールを組み合わせたウオーム減速機で、他の方式と比べてコンパクトで大きな減速比が得られるのが特長です。また、動力伝達はすべりによって行われるため、作動音が静かです。取り付け脚別体型の中実軸ウオーム減速機。縦置き型で入力軸を下方配置したモデルです。

【仕様】

型式 減速比率 入力回転速度[min-1] 価格[円]
1800 1500 1000 800 600
許容入力動力[kW] 効率[%] 許容出力トルク[N・m] 許容O.H.L.(LS/2)[N] 許容入力動力[kW] 効率[%] 許容出力トルク[N・m] 許容O.H.L.(LS/2)[N] 許容入力動力[kW] 効率[%] 許容出力トルク[N・m] 許容O.H.L.(LS/2)[N] 許容入力動力[kW] 効率[%] 許容出力トルク[N・m] 許容O.H.L.(LS/2)[N] 許容入力動力[kW] 効率[%] 許容出力トルク[N・m] 許容O.H.L.(LS/2)[N]
N-PFA12-1/10 1/10 0.82 81.3 35.9 970 0.74 80.6 38.7 1020 0.58 79.2 44.4 1200 0.53 78.2 50.0 1310 0.43 77.0 53.5 1380 41,260
N-PFA12-1/15 1/15 0.63 77.6 39.9 1210 0.56 76.8 42.2 1290 0.45 74.5 49.4 1470 0.39 73.7 52.3 1620 0.32 72.1 57.0 1700 41,260
N-PFA12-1/20 1/20 0.48 76.4 39.4 1340 0.43 75.6 42.1 1430 0.33 73.7 47.6 1660 0.29 72.1 51.6 1790 0.25 70.7 57.4 1800 38,210
N-PFA12-1/25 1/25 0.35 71.0 33.3 1460 0.31 69.8 35.2 1540 0.25 66.6 40.5 1750 0.22 65.3 44.0 1800 0.19 63.5 47.9 1800 41,260
N-PFA12-1/30 1/30 0.41 68.0 45.0 1580 0.37 66.7 47.8 1670 0.30 63.2 54.6 1800 0.27 61.8 60.7 1800 0.22 59.9 64.4 1800 38,210
N-PFA12-1/40 1/40 0.31 66.2 45.0 1740 0.29 64.9 48.0 1800 0.23 61.8 54.9 1800 0.20 59.9 58.5 1800 0.17 57.8 63.2 1800 38,210
N-PFA12-1/50 1/50 0.24 58.4 37.3 1740 0.22 56.8 40.3 1800 0.18 52.6 46.3 1800 0.16 51.1 48.9 1800 0.13 48.8 52.3 1800 38,210
N-PFA12-1/60 1/60 0.20 54.3 35.9 1800 0.18 52.9 37.0 1800 0.15 48.6 43.2 1800 0.13 47.0 45.4 1800 0.11 44.8 48.5 1800 38,210
N-PFA15-1/10 1/10 1.31 81.7 57.8 1450 1.17 81.3 61.5 1560 0.93 79.7 72.3 1790 0.82 78.8 78.6 1960 0.67 78.1 85.4 2110 50,020
N-PFA15-1/15 1/15 1.00 78.4 63.3 1830 0.90 77.6 68.3 1950 0.71 75.6 78.8 2240 0.62 74.5 84.9 2440 0.51 73.5 90.4 2500 50,020
N-PFA15-1/20 1/20 0.72 74.7 58.2 1900 0.64 74.1 61.9 2100 0.51 71.7 71.4 2400 0.44 70.3 75.7 2500 0.39 68.2 85.6 2500 46,270
N-PFA15-1/25 1/25 0.54 70.6 51.4 2160 0.48 69.7 54.3 2300 0.39 66.7 63.2 2500 0.34 65.3 67.2 2500 0.29 63.3 74.2 2500 50,020
N-PFA15-1/30 1/30 0.66 68.7 73.3 2370 0.58 68.0 77.3 2500 0.47 64.9 88.4 2500 0.42 63.2 96.7 2500 0.36 60.7 105.0 2500 46,270
N-PFA15-1/40 1/40 0.48 63.7 65.5 2500 0.42 62.9 69.2 2500 0.35 59.3 80.0 2500 0.31 57.5 85.8 2500 0.26 54.7 93.5 2500 46,270
N-PFA15-1/50 1/50 0.37 58.0 57.3 2500 0.34 56.5 63.1 2500 0.27 52.9 70.5 2500 0.24 51.1 75.1 2500 0.20 48.7 80.7 2500 46,270
N-PFA15-1/60 1/60 0.32 55.5 57.5 2500 0.29 54.2 60.6 2500 0.23 50.7 68.8 2500 0.21 48.1 75.0 2500 0.18 45.8 79.0 2500 46,270
N-PFA18-1/10 1/10 2.76 82.3 122.8 1520 2.47 81.7 131.0 1620 1.96 80.3 153.3 1890 1.71 79.4 165.8 2060 1.43 78.2 182.1 2160 64,780
N-PFA18-1/15 1/15 2.08 79.1 133.7 1930 1.90 78.1 144.6 2030 1.50 76.4 167.4 2370 1.30 75.3 178.8 2570 1.08 73.7 194.0 2680 64,780
N-PFA18-1/20 1/20 1.54 77.4 128.7 2120 1.39 76.7 138.4 2260 1.10 74.5 159.6 2590 0.95 73.3 169.2 2830 0.83 71.5 191.4 2950 59,900
N-PFA18-1/25 1/25 1.21 75.6 123.4 2410 1.08 74.9 131.3 2570 0.85 72.5 150.5 2950 0.75 71.3 162.3 2950 0.63 69.7 178.0 2950 64,780
N-PFA18-1/30 1/30 1.36 69.7 153.3 2490 1.21 68.7 162.5 2650 0.99 65.9 190.2 2950 0.87 64.4 203.8 2950 0.73 62.0 220.7 2950 59,900
N-PFA18-1/40 1/40 1.01 67.3 146.6 2700 0.90 66.6 154.8 2950 0.73 63.3 179.0 2950 0.64 61.6 191.9 2950 0.55 59.0 209.2 2950 59,900
N-PFA18-1/50 1/50 0.79 65.1 138.7 2700 0.73 63.6 150.9 2950 0.59 60.1 171.9 2950 0.52 58.1 183.2 2950 0.42 56.6 193.7 2950 59,900
N-PFA18-1/60 1/60 0.77 56.8 141.4 2700 0.70 55.4 151.1 2950 0.57 51.9 172 2950 0.49 50.1 180.4 2950 0.42 47.3 194.6 2950 59,900
N-PFA22-1/10 1/10 3.80 82.8 170 1750 3.41 82.0 182 1840 2.75 81.0 217 2190 2.42 79.9 235 2480 2.03 78.8 260 2850 78,740
N-PFA22-1/15 1/15 2.95 79.6 190 2220 2.65 78.6 203 2330 2.08 77.1 234 2730 1.83 75.9 254 3100 1.52 74.5 275 3550 78,740
N-PFA22-1/20 1/20 2.06 76.6 171 2580 1.88 75.4 184 2700 1.47 73.5 211 3140 1.31 72.1 230 3570 1.11 70.3 253 4060 72,960
N-PFA22-1/25 1/25 1.68 74.8 170 2680 1.49 74.1 179 2870 1.20 71.8 210 3300 1.03 70.5 222 3780 0.88 68.5 245 4060 78,740
N-PFA22-1/30 1/30 1.89 71.1 218 2930 1.70 69.4 230 3040 1.37 67.2 269 3560 1.21 65.4 289 4060 1.02 63.2 313 4060 72,960
N-PFA22-1/40 1/40 1.35 66.5 195 3120 1.23 64.5 206 3250 0.98 61.9 238 3800 0.88 59.9 256 4060 0.74 57.5 276 4060 72,960
N-PFA22-1/50 1/50 1.10 63.9 191 3210 1.02 62.7 207 3410 0.80 59.5 233 4060 0.71 57.8 248 4060 0.59 55.2 266 4060 72,960
N-PFA22-1/60 1/60 0.90 58.8 171 3220 0.83 56.5 183 3430 0.66 53.6 207 4060 0.58 51.3 219 4060 0.51 48.1 238 4060 72,960
N-PFA25-1/10 1/10 6.91 83.8 313 2000 6.24 82.8 335 2120 4.98 81.5 395 2480 4.31 81.0 425 2880 3.65 79.7 472 3270 119,840
N-PFA25-1/15 1/15 5.29 80.6 346 2560 4.70 79.8 365 2720 3.79 78.0 432 3130 3.28 71.1 462 3590 2.78 75.6 511 4080 119,840
N-PFA25-1/20 1/20 3.89 79.6 335 2850 3.53 78.6 360 2990 2.75 77.1 413 3500 2.43 75.9 450 3980 2.05 74.5 495 4550 110,590
N-PFA25-1/25 1/25 3.03 77.9 319 3230 2.69 77.0 336 3420 2.14 75.0 391 3950 1.85 73.7 415 4550 1.57 72.1 460 4550 119,840
N-PFA25-1/30 1/30 3.39 72.6 399 3400 3.01 71.3 419 3570 2.43 68.5 487 4120 2.14 67.2 526 4550 1.74 64.9 550 4550 110,590
N-PFA25-1/40 1/40 2.48 71.1 381 3740 2.24 69.4 404 3890 1.78 67.2 466 4550 1.57 65.4 502 4550 1.32 63.2 541 4550 110,590
N-PFA25-1/50 1/50 1.95 68.3 359 3860 1.78 66.7 387 4550 1.39 64.1 434 4550 1.23 62.2 467 4550 1.03 59.9 500 4550 110,590
N-PFA25-1/60 1/60 1.61 65.6 343 4210 1.46 64.4 367 4550 1.16 61.4 417 4550 1.00 59.7 438 4550 0.85 57.1 472 4550 110,590

【寸法】

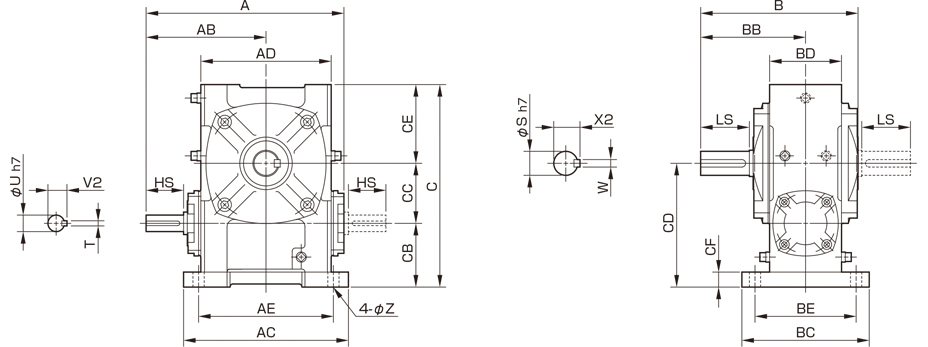

三木プーリのベルポニーウォーム減速機N-PFAモデル寸法図 外形寸法および取付寸法を示す寸法図
単位[mm]
型式 A AB AC AD AE B BB BC BD BE C CB CC CD CE CF Z 入力軸 出力軸 質量[kg] 油量[ℓ]
HS U T V2 LS S W X2
N-PFA12 175 105 140 115 110 145 95 120 70 95 170 50 50 100 70 10 11 30 12 4 13.5 40 17 5 19 9.0 0.2
N-PFA15 195 120 150 126 120 165 110 130 79 105 198 60 60 120 78 12 11 40 15 5 17 50 22 6 24.5 12.0 0.3
N-PFA18 234 140 190 155 150 195 130 150 89 115 230 70 70 140 90 15 15 40 18 6 20.5 60 28 8 31 20.0 0.4
N-PFA22 264 160 220 174 180 210 140 170 96 135 270 80 80 165 105 20 15 50 22 6 24.5 65 32 10 35 26.0 0.6
N-PFA25 322 190 270 224 220 260 170 190 116 155 330 100 100 200 130 20 15 50 25 8 28 75 38 10 41 42.0 1.5

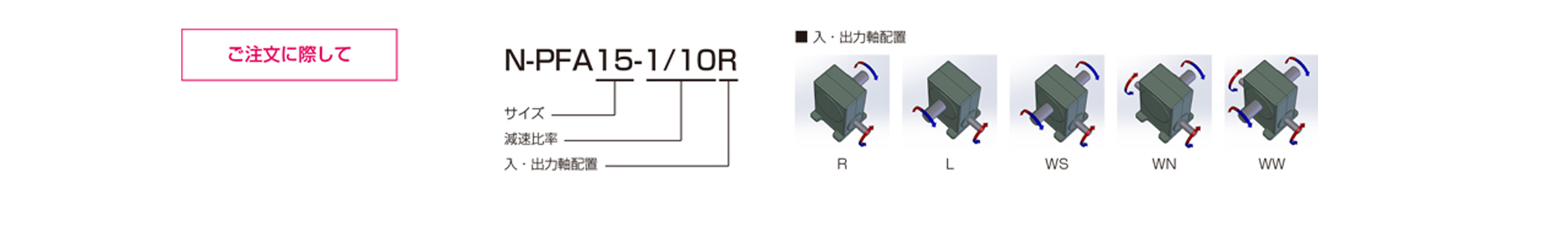

三木プーリのN-PFAモデル ベルポニーウォーム減速機 ご注文時の型式構成説明図
