N-PFHモデル

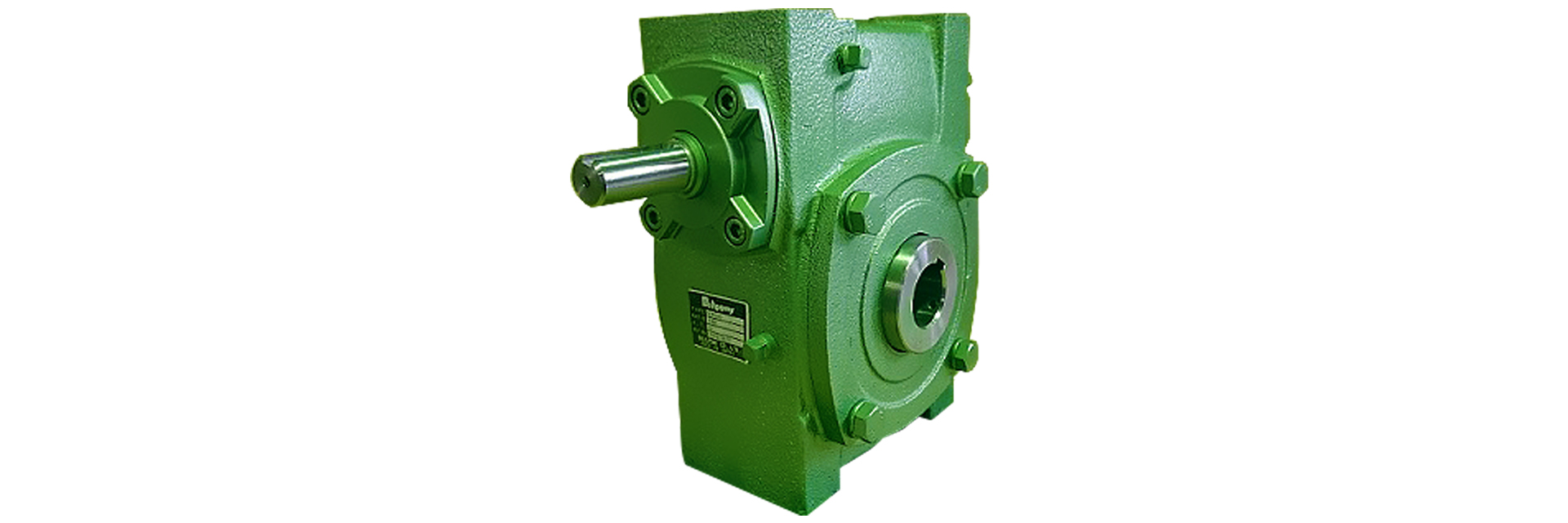

三木プーリのベルポニー ウォーム減速機 N-PFHタイプ 製品画像（高トルク対応・ウォームギヤ減速機・産業用）
ベルポニー　ウオーム減速機は、ウオームとホイールを組み合わせたウオーム減速機で、他の方式と比べてコンパクトで大きな減速比が得られるのが特長です。また、動力伝達はすべりによって行われるため、作動音が静かです。取り付け脚別体型の中空軸ウオーム減速機。取り付け脚を別途ご用意いただくモデルです。

【仕様】

型式 減速比率 入力回転速度[min-1] 価格[円]
1800 1500 1000 800 600
許容出力トルク[N・m] 許容O.H.L.(LS/2)[N] 許容入力動力[kW] 効率[%] 許容出力トルク[N・m] 許容O.H.L.(LS/2)[N] 許容入力動力[kW] 効率[%] 許容出力トルク[N・m] 許容O.H.L.(LS/2)[N] 許容入力動力[kW] 効率[%] 許容出力トルク[N・m] 許容O.H.L.(LS/2)[N] 許容入力動力[kW] 効率[%] 許容出力トルク[N・m] 許容O.H.L.(LS/2)[N]
N-PFH15-1/10 1/10 57.8 1450 1.17 81.3 61.5 1560 0.93 79.7 72.3 1790 0.82 78.8 78.6 1960 0.67 78.1 85.4 2110 58,300
N-PFH15-1/15 1/15 63.3 1830 0.90 77.6 68.3 1950 0.71 75.6 78.8 2240 0.62 74.5 84.9 2440 0.51 73.5 90.4 2500 58,300
N-PFH15-1/20 1/20 58.2 1900 0.64 74.1 61.9 2100 0.51 71.7 71.4 2400 0.44 70.3 75.7 2500 0.39 68.2 85.6 2500 52,990
N-PFH15-1/25 1/25 51.4 2160 0.48 69.7 54.3 2300 0.39 66.7 63.2 2500 0.34 65.3 67.2 2500 0.29 63.3 74.2 2500 58,300
N-PFH15-1/30 1/30 73.3 2370 0.58 68.0 77.3 2500 0.47 64.9 88.4 2500 0.42 63.2 96.7 2500 0.36 60.7 105.0 2500 52,990
N-PFH15-1/40 1/40 65.5 2500 0.42 62.9 69.2 2500 0.35 59.3 80.0 2500 0.31 57.5 85.8 2500 0.26 54.7 93.5 2500 52,990
N-PFH15-1/50 1/50 57.3 2500 0.34 56.5 63.1 2500 0.27 52.9 70.5 2500 0.24 51.1 75.1 2500 0.20 48.7 80.7 2500 52,990
N-PFH15-1/60 1/60 57.5 2500 0.29 54.2 60.6 2500 0.23 50.7 68.8 2500 0.21 48.1 75.0 2500 0.18 45.8 79.0 2500 52,990
N-PFH18-1/10 1/10 122.8 1520 2.47 81.7 131.0 1620 1.96 80.3 153.3 1890 1.71 79.4 165.8 2060 1.43 78.2 182.1 2160 74,140
N-PFH18-1/15 1/15 133.7 1930 1.90 78.1 144.6 2030 1.50 76.4 167.4 2370 1.30 75.3 178.8 2570 1.08 73.7 194.0 2680 74,140
N-PFH18-1/20 1/20 128.7 2120 1.39 76.7 138.4 2260 1.10 74.5 159.6 2590 0.95 73.3 169.2 2830 0.83 71.5 191.4 2950 67,390
N-PFH18-1/25 1/25 123.4 2410 1.08 74.9 131.3 2570 0.85 72.5 150.5 2950 0.75 71.3 162.3 2950 0.63 69.7 178.0 2950 74,140
N-PFH18-1/30 1/30 153.3 2490 1.21 68.7 162.5 2650 0.99 65.9 190.2 2950 0.87 64.4 203.8 2950 0.73 62.0 220.7 2950 67,390
N-PFH18-1/40 1/40 146.6 2700 0.90 66.6 154.8 2950 0.73 63.3 179.0 2950 0.64 61.6 191.9 2950 0.55 59.0 209.2 2950 67,390
N-PFH18-1/50 1/50 138.7 2700 0.73 63.6 150.9 2950 0.59 60.1 171.9 2950 0.52 58.1 183.2 2950 0.42 56.6 193.7 2950 67,390
N-PFH18-1/60 1/60 141.4 2700 0.70 55.4 151.1 2950 0.57 51.9 172 2950 0.49 50.1 180.4 2950 0.42 47.3 194.6 2950 67,390
N-PFH22-1/10 1/10 170 1750 3.41 82.0 182 1840 2.75 81.0 217 2190 2.42 79.9 235 2480 2.03 78.8 260 2850 89,980
N-PFH22-1/15 1/15 190 2220 2.65 78.6 203 2330 2.08 77.1 234 2730 1.83 75.9 254 3100 1.52 74.5 275 3550 89,980
N-PFH22-1/20 1/20 171 2580 1.88 75.4 184 2700 1.47 73.5 211 3140 1.31 72.1 230 3570 1.11 70.3 253 4060 81,790
N-PFH22-1/25 1/25 170 2680 1.49 74.1 179 2870 1.20 71.8 210 3300 1.03 70.5 222 3780 0.88 68.5 245 4060 89,980
N-PFH22-1/30 1/30 218 2930 1.70 69.4 230 3040 1.37 67.2 269 3560 1.21 65.4 289 4060 1.02 63.2 313 4060 81,790
N-PFH22-1/40 1/40 195 3120 1.23 64.5 206 3250 0.98 61.9 238 3800 0.88 59.9 256 4060 0.74 57.5 276 4060 81,790
N-PFH22-1/50 1/50 191 3210 1.02 62.7 207 3410 0.80 59.5 233 4060 0.71 57.8 248 4060 0.59 55.2 266 4060 81,790
N-PFH22-1/60 1/60 171 3220 0.83 56.5 183 3430 0.66 53.6 207 4060 0.58 51.3 219 4060 0.51 48.1 238 4060 81,790
N-PFH25-1/10 1/10 313 2000 6.24 82.8 335 2120 4.98 81.5 395 2480 4.31 81.0 425 2880 3.65 79.7 472 3270 129,890
N-PFH25-1/15 1/15 346 2560 4.70 79.8 365 2720 3.79 78.0 432 3130 3.28 71.1 462 3590 2.78 75.6 511 4080 129,890
N-PFH25-1/20 1/20 335 2850 3.53 78.6 360 2990 2.75 77.1 413 3500 2.43 75.9 450 3980 2.05 74.5 495 4550 118,080
N-PFH25-1/25 1/25 319 3230 2.69 77.0 336 3420 2.14 75.0 391 3950 1.85 73.7 415 4550 1.57 72.1 460 4550 129,890
N-PFH25-1/30 1/30 399 3400 3.01 71.3 419 3570 2.43 68.5 487 4120 2.14 67.2 526 4550 1.74 64.9 550 4550 118,080
N-PFH25-1/40 1/40 381 3740 2.24 69.4 404 3890 1.78 67.2 466 4550 1.57 65.4 502 4550 1.32 63.2 541 4550 118,080
N-PFH25-1/50 1/50 359 3860 1.78 66.7 387 4550 1.39 64.1 434 4550 1.23 62.2 467 4550 1.03 59.9 500 4550 118,080
N-PFH25-1/60 1/60 343 4210 1.46 64.4 367 4550 1.16 61.4 417 4550 1.00 59.7 438 4550 0.85 57.1 472 4550 118,080

【寸法】

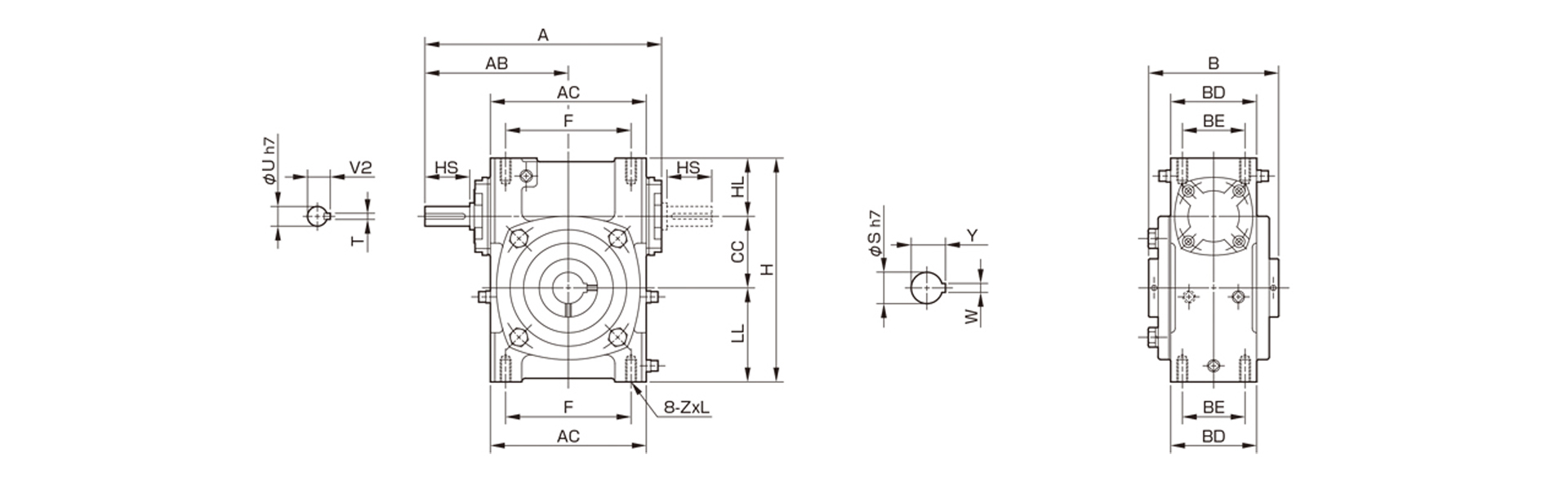

三木プーリのベルポニーウォーム減速機N-PFHモデル寸法図 外形寸法および取付寸法を示す寸法図
単位[mm]
型式 A AB AC B BD BE CC F H HL LL Z x L 入力軸 出力軸 質量[kg] 油量[ℓ]
HS U T V2 S W Y
N-PFH15 195 120 126 120 79 55 60 105 186 48 78 M8 x 20 40 15 5 17 25 8 28.3 10.0 0.4
N-PFH18 234 140 155 130 88 65 70 125 215 55 90 M10 x 22 40 18 6 20.5 30 8 33.3 17.0 0.7
N-PFH22 264 160 174 145 96 70 80 140 250 65 105 M12 x 25 50 22 6 24.5 35 10 38.3 21.0 1.1
N-PFH25 322 190 224 175 116 90 100 180 310 80 130 M12 x 30 50 25 8 28 40 12 43.3 35.0 2.2

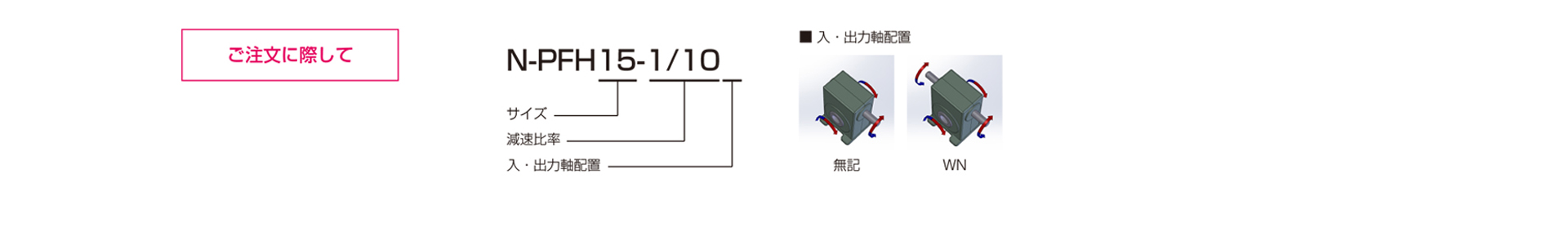

三木プーリのN-PFHモデル ベルポニーウォーム減速機 ご注文時の型式構成説明図
