N-PFHOモデル

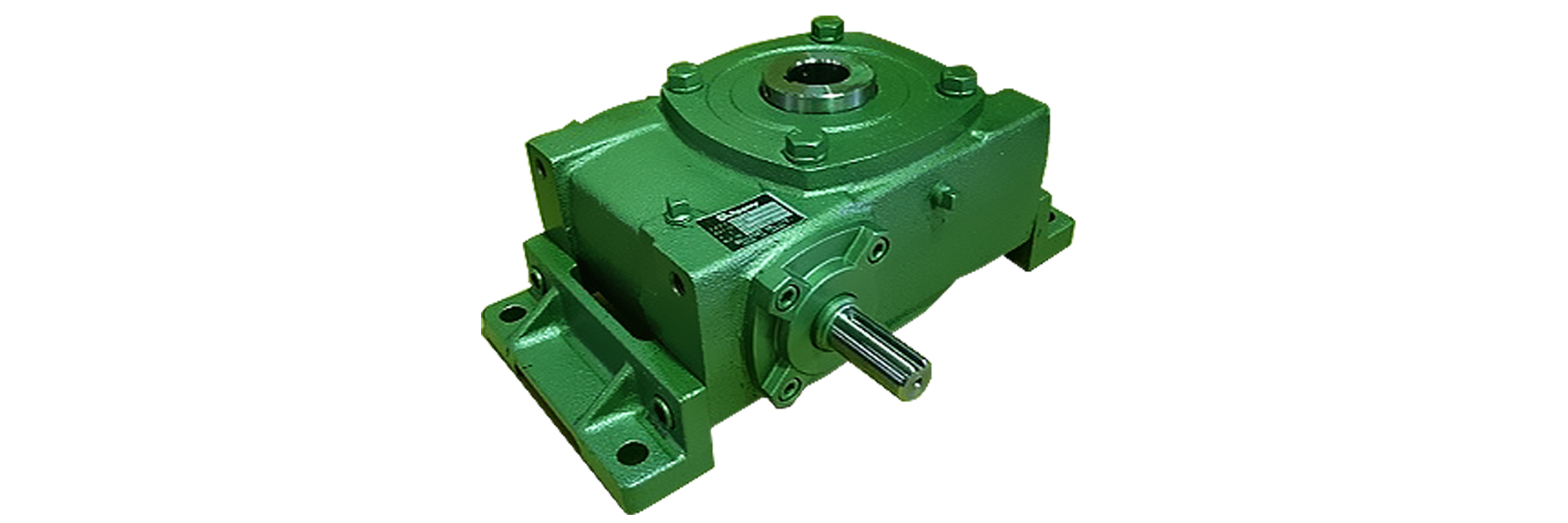

三木プーリのベルポニー ウォーム減速機 N-PFHOタイプ 製品画像（中空軸高トルク仕様・ウォーム減速機）
ベルポニー　ウオーム減速機は、ウオームとホイールを組み合わせたウオーム減速機で、他の方式と比べてコンパクトで大きな減速比が得られるのが特長です。また、動力伝達はすべりによって行われるため、作動音が静かです。取り付け脚別体型の中空軸ウオーム減速機。横置き型で出力軸が上下軸となるモデルです。

【仕様】

型式 減速比率 入力回転速度[min-1] 価格[円]
1800 1500 1000 800 600
許容入力動力[kW] 効率[%] 許容出力トルク[N・m] 許容O.H.L.(LS/2)[N] 許容入力動力[kW] 効率[%] 許容出力トルク[N・m] 許容O.H.L.(LS/2)[N] 許容入力動力[kW] 効率[%] 許容出力トルク[N・m] 許容O.H.L.(LS/2)[N] 許容入力動力[kW] 効率[%] 許容出力トルク[N・m] 許容O.H.L.(LS/2)[N] 許容入力動力[kW] 効率[%] 許容出力トルク[N・m] 許容O.H.L.(LS/2)[N]
N-PFHO15-1/10 1/10 1.31 81.7 57.8 1450 1.17 81.3 61.5 1560 0.93 79.7 72.3 1790 0.82 78.8 78.6 1960 0.67 78.1 85.4 2110 72,500
N-PFHO15-1/15 1/15 1.00 78.4 63.3 1830 0.90 77.6 68.3 1950 0.71 75.6 78.8 2240 0.62 74.5 84.9 2440 0.51 73.5 90.4 2500 72,500
N-PFHO15-1/20 1/20 0.72 74.7 58.2 1900 0.64 74.1 61.9 2100 0.51 71.7 71.4 2400 0.44 70.3 75.7 2500 0.39 68.2 85.6 2500 67,200
N-PFHO15-1/25 1/25 0.54 70.6 51.4 2160 0.48 69.7 54.3 2300 0.39 66.7 63.2 2500 0.34 65.3 67.2 2500 0.29 63.3 74.2 2500 72,500
N-PFHO15-1/30 1/30 0.66 68.7 73.3 2370 0.58 68.0 77.3 2500 0.47 64.9 88.4 2500 0.42 63.2 96.7 2500 0.36 60.7 105.0 2500 67,200
N-PFHO15-1/40 1/40 0.48 63.7 65.5 2500 0.42 62.9 69.2 2500 0.35 59.3 80.0 2500 0.31 57.5 85.8 2500 0.26 54.7 93.5 2500 67,200
N-PFHO15-1/50 1/50 0.37 58.0 57.3 2500 0.34 56.5 63.1 2500 0.27 52.9 70.5 2500 0.24 51.1 75.1 2500 0.20 48.7 80.7 2500 67,200
N-PFHO15-1/60 1/60 0.32 55.5 57.5 2500 0.29 54.2 60.6 2500 0.23 50.7 68.8 2500 0.21 48.1 75.0 2500 0.18 45.8 79.0 2500 67,200
N-PFHO18-1/10 1/10 2.76 82.3 122.8 1520 2.47 81.7 131.0 1620 1.96 80.3 153.3 1890 1.71 79.4 165.8 2060 1.43 78.2 182.1 2160 89,500
N-PFHO18-1/15 1/15 2.08 79.1 133.7 1930 1.90 78.1 144.6 2030 1.50 76.4 167.4 2370 1.30 75.3 178.8 2570 1.08 73.7 194.0 2680 89,500
N-PFHO18-1/20 1/20 1.54 77.4 128.7 2120 1.39 76.7 138.4 2260 1.10 74.5 159.6 2590 0.95 73.3 169.2 2830 0.83 71.5 191.4 2950 82,750
N-PFHO18-1/25 1/25 1.21 75.6 123.4 2410 1.08 74.9 131.3 2570 0.85 72.5 150.5 2950 0.75 71.3 162.3 2950 0.63 69.7 178.0 2950 89,500
N-PFHO18-1/30 1/30 1.36 69.7 153.3 2490 1.21 68.7 162.5 2650 0.99 65.9 190.2 2950 0.87 64.4 203.8 2950 0.73 62.0 220.7 2950 82,750
N-PFHO18-1/40 1/40 1.01 67.3 146.6 2700 0.90 66.6 154.8 2950 0.73 63.3 179.0 2950 0.64 61.6 191.9 2950 0.55 59.0 209.2 2950 82,750
N-PFHO18-1/50 1/50 0.79 65.1 138.7 2700 0.73 63.6 150.9 2950 0.59 60.1 171.9 2950 0.52 58.1 183.2 2950 0.42 56.6 193.7 2950 82,750
N-PFHO18-1/60 1/60 0.77 56.8 141.4 2700 0.70 55.4 151.1 2950 0.57 51.9 172 2950 0.49 50.1 180.4 2950 0.42 47.3 194.6 2950 82,750
N-PFHO22-1/10 1/10 3.80 82.8 170 1750 3.41 82.0 182 1840 2.75 81.0 217 2190 2.42 79.9 235 2480 2.03 78.8 260 2850 107,260
N-PFHO22-1/15 1/15 2.95 79.6 190 2220 2.65 78.6 203 2330 2.08 77.1 234 2730 1.83 75.9 254 3100 1.52 74.5 275 3550 107,260
N-PFHO22-1/20 1/20 2.06 76.6 171 2580 1.88 75.4 184 2700 1.47 73.5 211 3140 1.31 72.1 230 3570 1.11 70.3 253 4060 99,070
N-PFHO22-1/25 1/25 1.68 74.8 170 2680 1.49 74.1 179 2870 1.20 71.8 210 3300 1.03 70.5 222 3780 0.88 68.5 245 4060 107,260
N-PFHO22-1/30 1/30 1.89 71.1 218 2930 1.70 69.4 230 3040 1.37 67.2 269 3560 1.21 65.4 289 4060 1.02 63.2 313 4060 99,070
N-PFHO22-1/40 1/40 1.35 66.5 195 3120 1.23 64.5 206 3250 0.98 61.9 238 3800 0.88 59.9 256 4060 0.74 57.5 276 4060 99,070
N-PFHO22-1/50 1/50 1.10 63.9 191 3210 1.02 62.7 207 3410 0.80 59.5 233 4060 0.71 57.8 248 4060 0.59 55.2 266 4060 99,070
N-PFHO22-1/60 1/60 0.90 58.8 171 3220 0.83 56.5 183 3430 0.66 53.6 207 4060 0.58 51.3 219 4060 0.51 48.1 238 4060 99,070
N-PFHO25-1/10 1/10 6.91 83.8 313 2000 6.24 82.8 335 2120 4.98 81.5 395 2480 4.31 81.0 425 2880 3.65 79.7 472 3270 149,470
N-PFHO25-1/15 1/15 5.29 80.6 346 2560 4.70 79.8 365 2720 3.79 78.0 432 3130 3.28 71.1 462 3590 2.78 75.6 511 4080 149,470
N-PFHO25-1/20 1/20 3.89 79.6 335 2850 3.53 78.6 360 2990 2.75 77.1 413 3500 2.43 75.9 450 3980 2.05 74.5 495 4550 137,660
N-PFHO25-1/25 1/25 3.03 77.9 319 3230 2.69 77.0 336 3420 2.14 75.0 391 3950 1.85 73.7 415 4550 1.57 72.1 460 4550 149,470
N-PFHO25-1/30 1/30 3.39 72.6 399 3400 3.01 71.3 419 3570 2.43 68.5 487 4120 2.14 67.2 526 4550 1.74 64.9 550 4550 137,660
N-PFHO25-1/40 1/40 2.48 71.1 381 3740 2.24 69.4 404 3890 1.78 67.2 466 4550 1.57 65.4 502 4550 1.32 63.2 541 4550 137,660
N-PFHO25-1/50 1/50 1.95 68.3 359 3860 1.78 66.7 387 4550 1.39 64.1 434 4550 1.23 62.2 467 4550 1.03 59.9 500 4550 137,660
N-PFHO25-1/60 1/60 1.61 65.6 343 4210 1.46 64.4 367 4550 1.16 61.4 417 4550 1.00 59.7 438 4550 0.85 57.1 472 4550 137,660

【寸法】

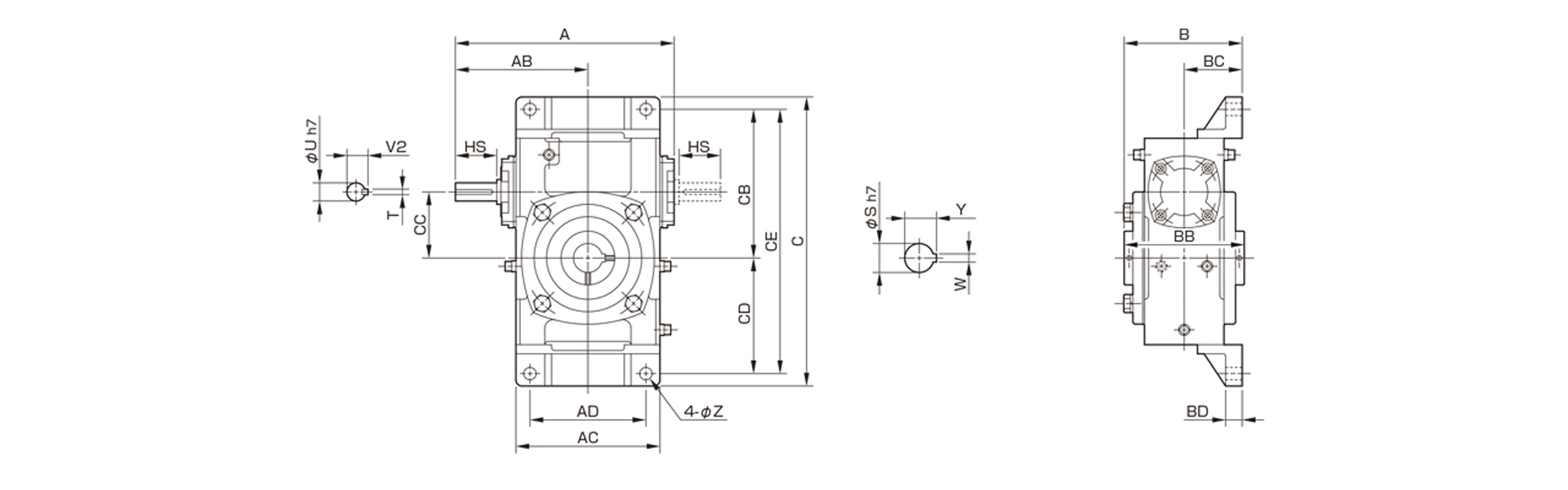

三木プーリのベルポニーウォーム減速機N-PFHOモデル寸法図 外形寸法および取付寸法を示す寸法図
単位[mm]
型式 A AB AC AD B BB BC BD C CB CC CD CE Z 入力軸 出力軸 質量[kg] 油量[ℓ]
HS U T V2 S W Y
N-PFHO15 195 120 126 100 115 120 55 15 270 135 60 105 240 11 40 15 5 17 25 8 28.3 12.0 0.5
N-PFHO18 234 140 155 120 130 130 65 20 305 155 70 120 275 15 40 18 6 20.5 30 8 33.3 20.0 0.9
N-PFHO22 264 160 174 140 142.5 145 70 20 350 180 80 140 320 15 50 22 6 24.5 35 10 38.3 25.0 1.3
N-PFHO25 322 190 224 190 177.5 175 90 20 410 215 100 165 380 15 50 25 8 28 40 12 43.3 41.0 2.5

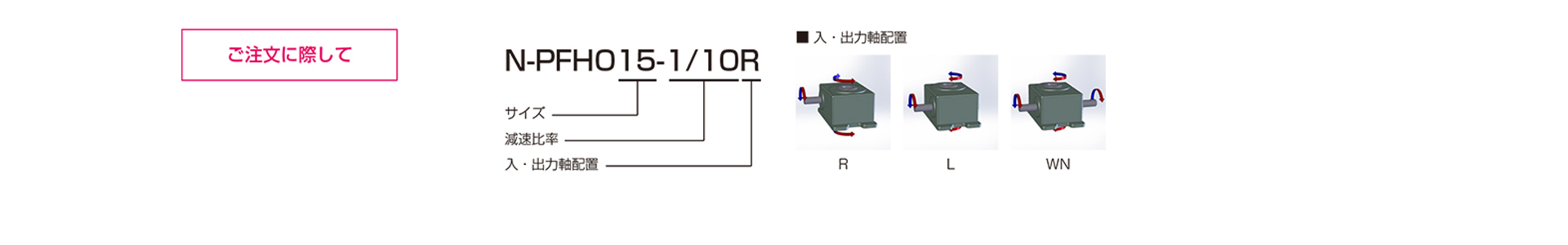

三木プーリのN-PFHOモデル ベルポニーウォーム減速機 ご注文時の型式構成説明図
