N-PFHRモデル

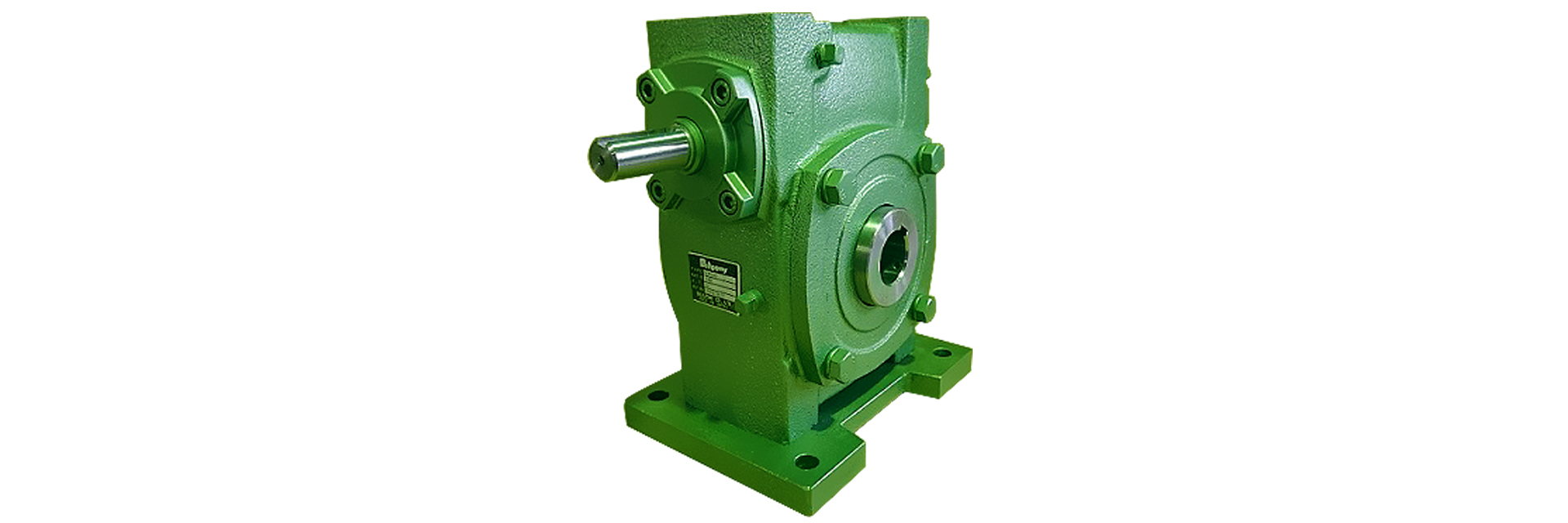

三木プーリのベルポニー ウォーム減速機 N-PFHRタイプ 製品画像（高負荷対応・ウォーム減速機・産業用伝動）
ベルポニー　ウオーム減速機は、ウオームとホイールを組み合わせたウオーム減速機で、他の方式と比べてコンパクトで大きな減速比が得られるのが特長です。また、動力伝達はすべりによって行われるため、作動音が静かです。取り付け脚別体型の中空軸ウオーム減速機。縦置き型で入力軸を上方配置したモデルです。

【仕様】

型式 減速比率 入力回転速度[min-1] 価格[円]
1800 1500 1000 800 600
許容入力動力[kW] 効率[%] 許容出力トルク[N・m] 許容O.H.L.(LS/2)[N] 許容入力動力[kW] 効率[%] 許容出力トルク[N・m] 許容O.H.L.(LS/2)[N] 許容入力動力[kW] 効率[%] 許容出力トルク[N・m] 許容O.H.L.(LS/2)[N] 許容入力動力[kW] 効率[%] 許容出力トルク[N・m] 許容O.H.L.(LS/2)[N] 許容入力動力[kW] 効率[%] 許容出力トルク[N・m] 許容O.H.L.(LS/2)[N]
N-PFHR15-1/10 1/10 1.31 81.7 57.8 1450 1.17 81.3 61.5 1560 0.93 79.7 72.3 1790 0.82 78.8 78.6 1960 0.67 78.1 85.4 2110 67,130
N-PFHR15-1/15 1/15 1.00 78.4 63.3 1830 0.90 77.6 68.3 1950 0.71 75.6 78.8 2240 0.62 74.5 84.9 2440 0.51 73.5 90.4 2500 67,130
N-PFHR15-1/20 1/20 0.72 74.7 58.2 1900 0.64 74.1 61.9 2100 0.51 71.7 71.4 2400 0.44 70.3 75.7 2500 0.39 68.2 85.6 2500 61,820
N-PFHR15-1/25 1/25 0.54 70.6 51.4 2160 0.48 69.7 54.3 2300 0.39 66.7 63.2 2500 0.34 65.3 67.2 2500 0.29 63.3 74.2 2500 67,130
N-PFHR15-1/30 1/30 0.66 68.7 73.3 2370 0.58 68.0 77.3 2500 0.47 64.9 88.4 2500 0.42 63.2 96.7 2500 0.36 60.7 105.0 2500 61,820
N-PFHR15-1/40 1/40 0.48 63.7 65.5 2500 0.42 62.9 69.2 2500 0.35 59.3 80.0 2500 0.31 57.5 85.8 2500 0.26 54.7 93.5 2500 61,820
N-PFHR15-1/50 1/50 0.37 58.0 57.3 2500 0.34 56.5 63.1 2500 0.27 52.9 70.5 2500 0.24 51.1 75.1 2500 0.20 48.7 80.7 2500 61,820
N-PFHR15-1/60 1/60 0.32 55.5 57.5 2500 0.29 54.2 60.6 2500 0.23 50.7 68.8 2500 0.21 48.1 75.0 2500 0.18 45.8 79.0 2500 61,820
N-PFHR18-1/10 1/10 2.76 82.3 122.8 1520 2.47 81.7 131.0 1620 1.96 80.3 153.3 1890 1.71 79.4 165.8 2060 1.43 78.2 182.1 2160 85,270
N-PFHR18-1/15 1/15 2.08 79.1 133.7 1930 1.90 78.1 144.6 2030 1.50 76.4 167.4 2370 1.30 75.3 178.8 2570 1.08 73.7 194.0 2680 85,270
N-PFHR18-1/20 1/20 1.54 77.4 128.7 2120 1.39 76.7 138.4 2260 1.10 74.5 159.6 2590 0.95 73.3 169.2 2830 0.83 71.5 191.4 2950 78,530
N-PFHR18-1/25 1/25 1.21 75.6 123.4 2410 1.08 74.9 131.3 2570 0.85 72.5 150.5 2950 0.75 71.3 162.3 2950 0.63 69.7 178.0 2950 85,270
N-PFHR18-1/30 1/30 1.36 69.7 153.3 2490 1.21 68.7 162.5 2650 0.99 65.9 190.2 2950 0.87 64.4 203.8 2950 0.73 62.0 220.7 2950 78,530
N-PFHR18-1/40 1/40 1.01 67.3 146.6 2700 0.90 66.6 154.8 2950 0.73 63.3 179.0 2950 0.64 61.6 191.9 2950 0.55 59.0 209.2 2950 78,530
N-PFHR18-1/50 1/50 0.79 65.1 138.7 2700 0.73 63.6 150.9 2950 0.59 60.1 171.9 2950 0.52 58.1 183.2 2950 0.42 56.6 193.7 2950 78,530
N-PFHR18-1/60 1/60 0.77 56.8 141.4 2700 0.70 55.4 151.1 2950 0.57 51.9 172 2950 0.49 50.1 180.4 2950 0.42 47.3 194.6 2950 78,530
N-PFHR22-1/10 1/10 3.80 82.8 170 1750 3.41 82.0 182 1840 2.75 81.0 217 2190 2.42 79.9 235 2480 2.03 78.8 260 2850 105,140
N-PFHR22-1/15 1/15 2.95 79.6 190 2220 2.65 78.6 203 2330 2.08 77.1 234 2730 1.83 75.9 254 3100 1.52 74.5 275 3550 105,140
N-PFHR22-1/20 1/20 2.06 76.6 171 2580 1.88 75.4 184 2700 1.47 73.5 211 3140 1.31 72.1 230 3570 1.11 70.3 253 4060 96,960
N-PFHR22-1/25 1/25 1.68 74.8 170 2680 1.49 74.1 179 2870 1.20 71.8 210 3300 1.03 70.5 222 3780 0.88 68.5 245 4060 105,140
N-PFHR22-1/30 1/30 1.89 71.1 218 2930 1.70 69.4 230 3040 1.37 67.2 269 3560 1.21 65.4 289 4060 1.02 63.2 313 4060 96,960
N-PFHR22-1/40 1/40 1.35 66.5 195 3120 1.23 64.5 206 3250 0.98 61.9 238 3800 0.88 59.9 256 4060 0.74 57.5 276 4060 96,960
N-PFHR22-1/50 1/50 1.10 63.9 191 3210 1.02 62.7 207 3410 0.80 59.5 233 4060 0.71 57.8 248 4060 0.59 55.2 266 4060 96,960
N-PFHR22-1/60 1/60 0.90 58.8 171 3220 0.83 56.5 183 3430 0.66 53.6 207 4060 0.58 51.3 219 4060 0.51 48.1 238 4060 96,960
N-PFHR25-1/10 1/10 6.91 83.8 313 2000 6.24 82.8 335 2120 4.98 81.5 395 2480 4.31 81.0 425 2880 3.65 79.7 472 3270 147,940
N-PFHR25-1/15 1/15 5.29 80.6 346 2560 4.70 79.8 365 2720 3.79 78.0 432 3130 3.28 71.1 462 3590 2.78 75.6 511 4080 147,940
N-PFHR25-1/20 1/20 3.89 79.6 335 2850 3.53 78.6 360 2990 2.75 77.1 413 3500 2.43 75.9 450 3980 2.05 74.5 495 4550 136,130
N-PFHR25-1/25 1/25 3.03 77.9 319 3230 2.69 77.0 336 3420 2.14 75.0 391 3950 1.85 73.7 415 4550 1.57 72.1 460 4550 147,940
N-PFHR25-1/30 1/30 3.39 72.6 399 3400 3.01 71.3 419 3570 2.43 68.5 487 4120 2.14 67.2 526 4550 1.74 64.9 550 4550 136,130
N-PFHR25-1/40 1/40 2.48 71.1 381 3740 2.24 69.4 404 3890 1.78 67.2 466 4550 1.57 65.4 502 4550 1.32 63.2 541 4550 136,130
N-PFHR25-1/50 1/50 1.95 68.3 359 3860 1.78 66.7 387 4550 1.39 64.1 434 4550 1.23 62.2 467 4550 1.03 59.9 500 4550 136,130
N-PFHR25-1/60 1/60 1.61 65.6 343 4210 1.46 64.4 367 4550 1.16 61.4 417 4550 1.00 59.7 438 4550 0.85 57.1 472 4550 136,130

【寸法】

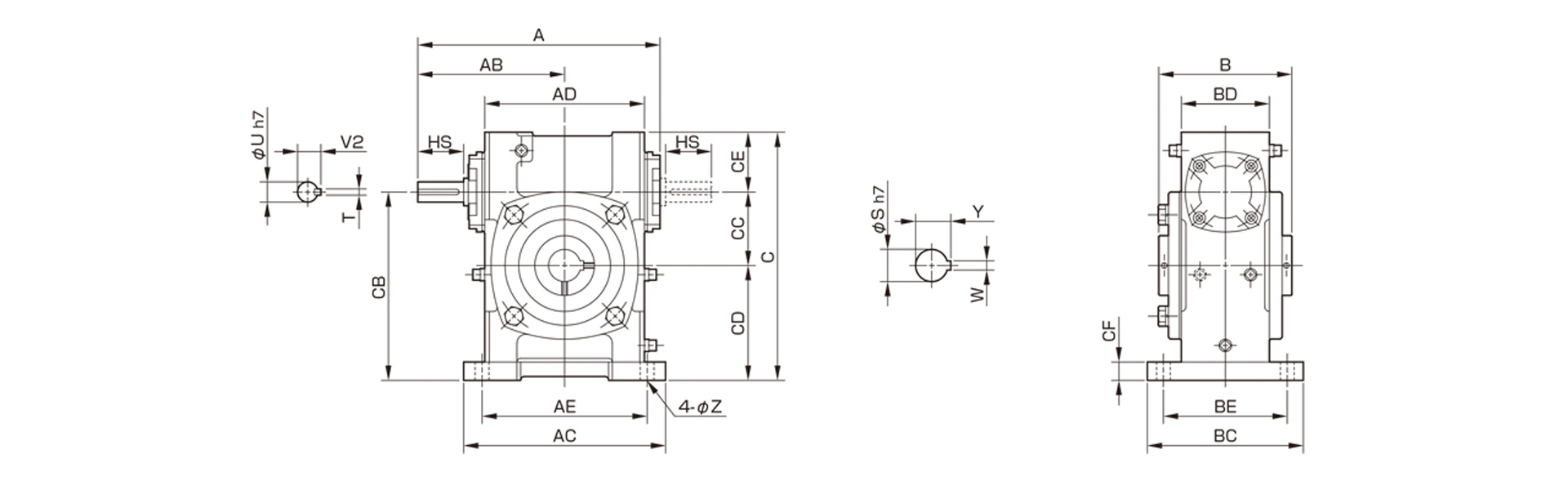

三木プーリのベルポニーウォーム減速機N-PFHRモデル寸法図 外形寸法および取付寸法を示す寸法図
単位[mm]
型式 A AB AC AD AE B BC BD BE C CB CC CD CE CF Z 入力軸 出力軸 質量[kg] 油量[ℓ]
HS U T V2 S W Y
N-PFHR15 195 120 150 126 120 120 130 79 105 198 150 60 90 48 12 11 40 15 5 17 25 8 28.3 12.0 0.4
N-PFHR18 234 140 190 155 150 130 150 88 115 230 175 70 105 55 15 15 40 18 6 20.5 30 8 33.3 20.0 0.7
N-PFHR22 264 160 220 174 180 145 170 96 135 270 205 80 125 65 20 15 50 22 6 24.5 35 10 38.3 27.0 1.1
N-PFHR25 322 190 270 224 220 175 190 116 155 330 250 100 150 80 20 15 50 25 8 28 40 12 43.3 43.0 2.2

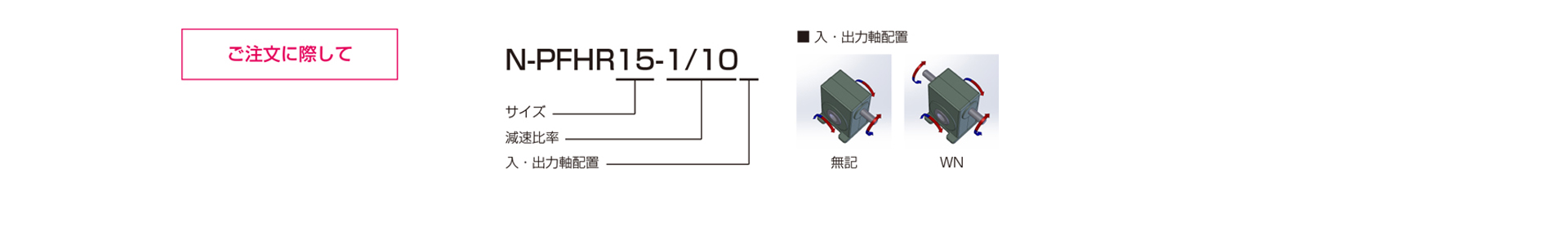

三木プーリのN-PFHRモデル ベルポニーウォーム減速機 ご注文時の型式構成説明図
