MA32・40モデル

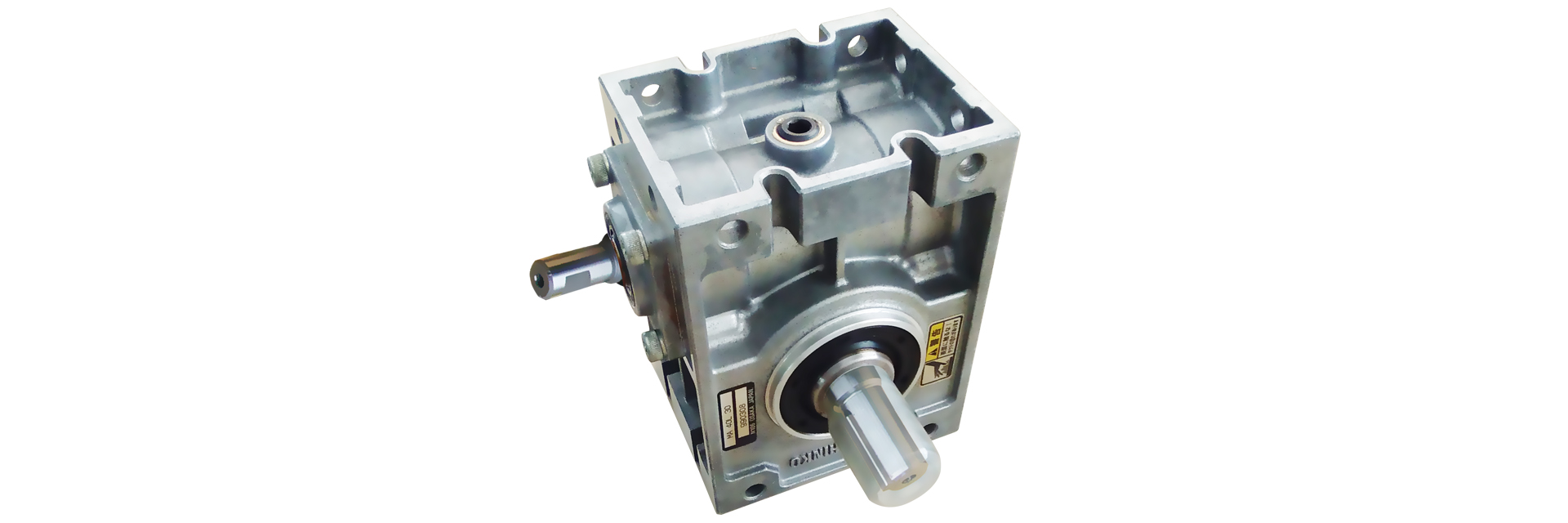

三木プーリのマキシンコー ウォーム減速機 MA32・40タイプ 製品画像（中容量対応・ウォーム減速機・高トルク伝動）
マキエース　ウオーム減速機は、ウオームとホイールを組み合わせたウオーム減速機で、高減速比・低騒音・低振動といった特長に加え、高伝達効率・高トルク・高オーバーハングロード・スリムさ等を追求したコンパクトな中実軸ウオーム減速機です。アルミダイカストケースの採用で大幅な軽量化を実現しました。

【仕様】

型式 減速比率 入力回転速度[min-1] 価格[円]
1800 1500 1000 750 500
入力容量[kW] 出力トルク[N・m] 許容O.H.L.(BG/2)[N] 入力容量[kW] 出力トルク[N・m] 許容O.H.L.(25/2)[N] 入力容量[kW] 出力トルク[N・m] 許容O.H.L.(25/2)[N] 入力容量[kW] 出力トルク[N・m] 許容O.H.L.(25/2)[N] 入力容量[kW] 出力トルク[N・m] 許容O.H.L.(25/2)[N]
MA32 1/10 0.59 24.5 1560 0.53 26.5 1560 0.43 31.4 1560 0.34 32.3 1560 0.23 32.3 1560 24,900~
MA32 1/20 0.29 21.6 1560 0.26 23.5 1560 0.20 26.5 1560 0.18 29.4 1560 0.13 32.3 1560 24,900~
MA32 1/30 0.26 26.5 1560 0.23 28.4 1560 0.19 32.3 1560 0.15 32.3 1560 0.10 32.3 1560 24,900~
MA32 1/40 0.19 23.5 1560 0.17 25.5 1560 0.14 28.4 1560 0.12 31.4 1560 0.09 32.3 1560 24,900~
MA32 1/50 0.15 22.5 1560 0.13 23.5 1560 0.11 27.4 1560 0.09 29.4 1560 0.07 30.4 1560 24,900~
MA32 1/60 0.11 19.6 1560 0.10 20.6 1560 0.08 21.6 1560 0.06 22.5 1560 0.05 23.5 1560 24,900~
MA40 1/10 1.04 44.1 2050 0.97 49.0 2050 0.75 55.9 2050 0.64 61.7 2050 0.47 66.6 2050 28,100~
MA40 1/20 0.51 39.2 2050 0.45 41.2 2050 0.36 48.0 2050 0.31 52.9 2050 0.24 59.8 2050 28,100~
MA40 1/30 0.45 48.0 2050 0.41 51.0 2050 0.33 58.8 2050 0.28 64.7 2050 0.20 66.6 2050 28,100~
MA40 1/40 0.32 42.1 2050 0.30 45.1 2050 0.24 51.9 2050 0.20 55.9 2050 0.16 61.7 2050 28,100~
MA40 1/50 0.27 42.1 2050 0.24 44.1 2050 0.19 50.0 2050 0.16 53.9 2050 0.13 58.8 2050 28,100~
MA40 1/60 0.22 38.2 2050 0.19 40.2 2050 0.15 43.1 2050 0.12 44.1 2050 0.09 46.1 2050 28,100~

【寸法】

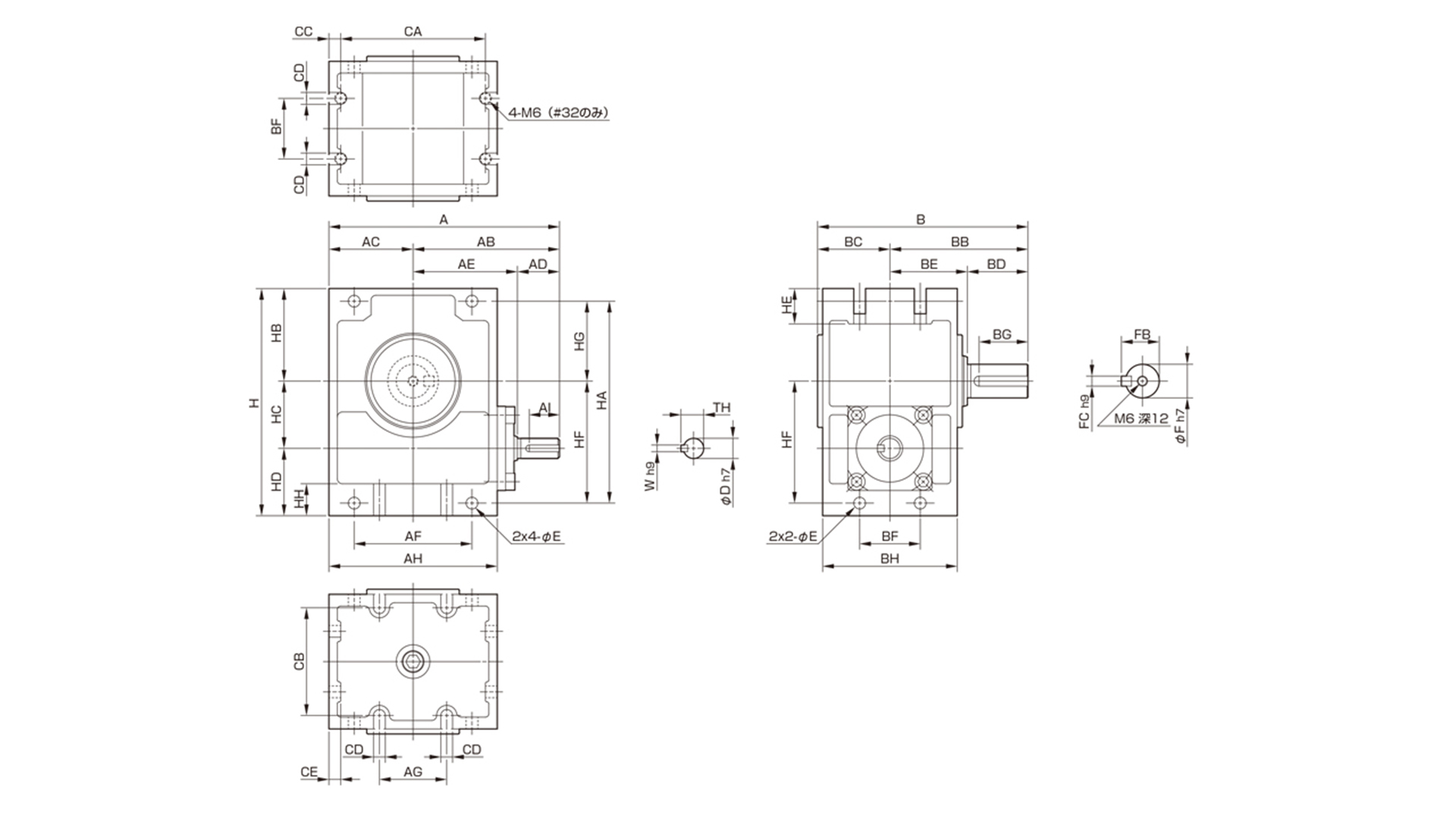

三木プーリのマキシンコー ウォーム減速機MA32・40モデル寸法図 外形寸法および取付寸法を示す寸法図
単位[mm]
型式 A AB AC AD AE AF AG AH B BB BC BD BE BF BH CA CB CC CD CE
MA32 122 79.5 42.5 25 54.5 60 30 85 100 65 35 28 37 24 64 75 50 6.0 7.0 6.0
MA40 137 87 50 25 62.0 70 40 100 125 82 43 36 46 36 80 90 64 7.0 7.0 7.0
単位[mm]
型式 H HA HB HC HD HE HF HG HH E 入力軸 出力軸 質量[kg]
AI D W TH BG F FC FB
MA32 110 98 44 32 34 20 60 38 16 7.0 18 12 4 13.5 22.5 16 5.0 18 1.4
MA40 135 120 55 40 40 21 72.5 47.5 19 7.0 18 12 4 13.5 29 20 6.0 22.5 2.4

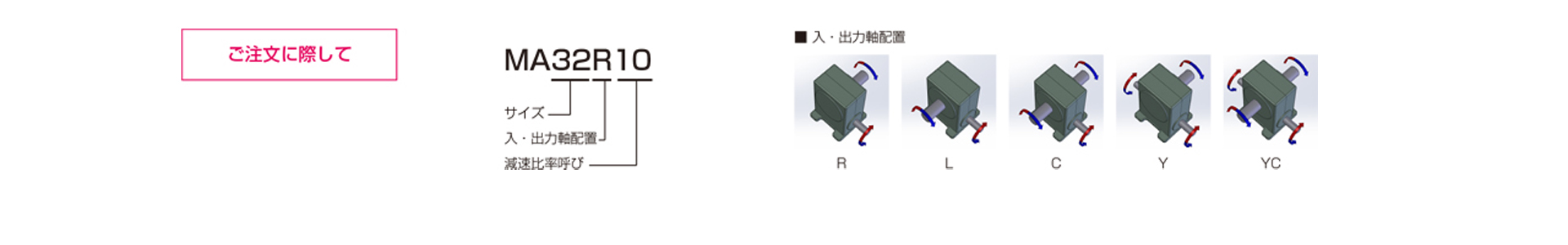

三木プーリのMA32・40モデル マキシンコー ウォーム減速機 ご注文時の型式構成説明図
