MAK(P)モデル

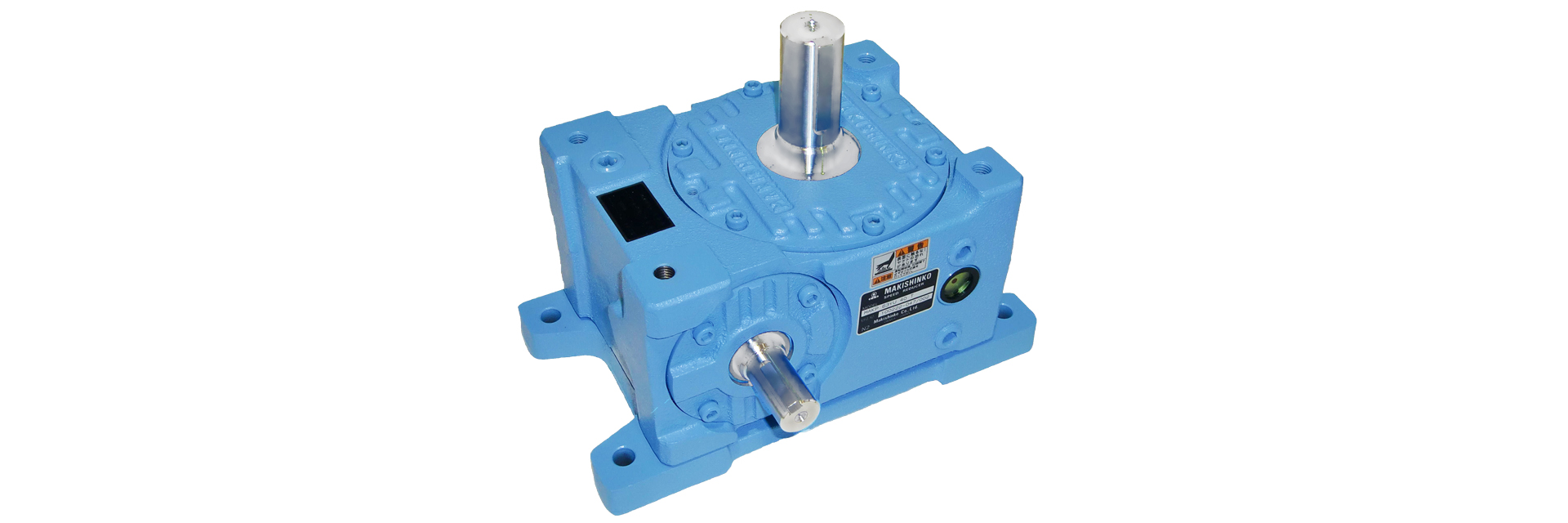

三木プーリのマキシンコー ウォーム減速機 MAKタイプ／MAKPタイプ 製品画像（高効率ウォーム減速機・産業用伝動装置）
マキエース　ウオーム減速機は、ウオームとホイールを組み合わせたウオーム減速機で、高減速比・低騒音・低振動といった特長に加え、高伝達効率・高トルク・高オーバーハングロード・スリムさ等を追求したコンパクトな中実軸ウオーム減速機です。横置き型で出力軸が上下軸となるモデルです。

【仕様】

型式 減速比率 入力回転速度[min-1] MAK価格[円]
1800 1500 1000 750 500
入力容量[kW] 効率[%] 出力トルク[N・m] 許容O.H.L.(BD/2)[N] 入力容量[kW] 効率[%] 出力トルク[N・m] 許容O.H.L.(BD/2)[N] 入力容量[kW] 効率[%] 出力トルク[N・m] 許容O.H.L.(BD/2)[N] 入力容量[kW] 効率[%] 出力トルク[N・m] 許容O.H.L.(BD/2)[N] 入力容量[kW] 効率[%] 出力トルク[N・m] 許容O.H.L.(BD/2)[N]
MAK(P)50[]10 1/10 1.77 91.2 85.3 2940 1.62 90.4 93.1 2940 1.26 89.1 107 2940 1.19 88.7 112 2940 0.82 86.3 136 2940 36,800~
MAK(P)50[]15 1/15 1.52 88.2 107 2940 1.35 87.3 113 2940 1.07 85.7 131 2940 1.00 85.0 135 2940 0.69 82.2 164 2940 36,800~
MAK(P)50[]20 1/20 1.08 86.5 99.0 2940 0.97 85.6 107 2940 0.75 83.6 121 2940 0.71 83.0 125 2940 0.49 80.0 150 2940 36,800~
MAK(P)50[]25 1/25 0.84 84.5 94.1 2940 0.75 83.6 101 2940 0.58 81.3 114 2940 0.55 80.6 118 2940 0.37 77.4 140 2940 36,800~
MAK(P)50[]30 1/30 0.97 79.8 124 2940 0.88 78.3 132 2940 0.68 76.0 149 2940 0.65 75.0 155 2940 0.44 71.0 182 2940 36,800~
MAK(P)50[]40 1/40 0.67 77.0 110 2940 0.60 75.8 117 2940 0.47 72.8 133 2940 0.45 71.9 137 2940 0.30 67.8 159 2940 36,800~
MAK(P)50[]50 1/50 0.50 73.8 99.0 2940 0.45 72.5 105 2940 0.36 69.2 120 2940 0.33 68.3 123 2940 0.22 64.0 140 2940 36,800~
MAK(P)50[]60 1/60 0.39 70.8 89.2 2940 0.35 69.5 95.1 2940 0.28 65.9 106 2940 0.26 65.0 109 2940 0.18 60.5 125 2940 36,800~
MAK(P)63[]10 1/10 3.30 92.5 163 4410 3.00 91.4 174 4410 2.38 89.6 203 4410 2.01 88.8 227 4410 1.58 86.9 261 4410 51,800~
MAK(P)63[]15 1/15 2.70 89.7 192 4410 2.44 88.3 206 4410 1.94 86.2 240 4410 1.59 85.1 259 4410 1.27 82.7 300 4410 51,800~
MAK(P)63[]20 1/20 1.96 87.7 182 4410 1.77 86.6 195 4410 1.40 84.7 225 4410 1.17 83.1 250 4410 0.90 81.0 281 4410 51,800~
MAK(P)63[]25 1/25 1.51 85.9 173 4410 1.37 84.8 185 4410 1.06 82.9 209 4410 0.90 81.0 231 4410 0.68 78.9 259 4410 51,800~
MAK(P)63[]30 1/30 1.54 81.8 200 4410 1.38 79.9 211 4410 1.20 76.7 264 4410 1.03 75.0 295 4410 0.80 71.7 331 4410 51,800~
MAK(P)63[]40 1/40 1.20 78.8 201 4410 1.08 77.1 213 4410 0.85 74.4 243 4410 0.72 71.9 266 4410 0.55 69.1 291 4410 51,800~
MAK(P)63[]50 1/50 0.90 75.9 182 4410 0.82 74.2 194 4410 0.64 71.6 219 4410 0.54 68.8 238 4410 0.41 66.1 260 4410 51,800~
MAK(P)63[]60 1/60 0.70 72.8 164 4410 0.63 71.1 173 4410 0.50 68.3 197 4410 0.41 65.3 209 4410 0.32 62.5 233 4410 51,800~
MAK(P)80[]10 1/10 5.89 93.3 292 7840 5.24 92.9 310 7840 4.19 90.8 364 7840 3.56 89.7 407 7840 2.75 88.2 463 7840 88,300~
MAK(P)80[]15 1/15 4.94 91.0 358 7840 4.56 90.2 392 7840 3.64 87.7 458 7840 3.06 86.5 506 7840 2.38 84.4 575 7840 88,300~
MAK(P)80[]20 1/20 3.63 89.3 344 7840 3.27 88.0 367 7840 2.60 85.4 424 7840 2.16 84.2 463 7840 1.71 81.8 533 7840 88,300~
MAK(P)80[]25 1/25 2.77 87.8 321 7840 2.51 86.2 344 7840 1.96 83.7 391 7840 1.63 82.5 429 7840 1.28 79.8 487 7840 88,300~
MAK(P)80[]30 1/30 2.83 84.3 379 7840 2.59 82.8 410 7840 2.13 79.0 481 7840 1.96 77.3 579 7840 1.53 74.2 652 7840 88,300~
MAK(P)80[]40 1/40 2.17 81.4 373 7840 1.97 79.1 396 7840 1.57 75.4 451 7840 1.31 73.6 491 7840 1.02 70.1 543 7840 88,300~
MAK(P)80[]50 1/50 1.64 78.6 342 7840 1.50 76.3 363 7840 1.18 72.7 411 7840 0.99 70.8 447 7840 0.76 67.1 487 7840 88,300~
MAK(P)80[]60 1/60 1.27 75.5 305 7840 1.15 73.0 319 7840 0.91 69.2 364 7840 0.76 67.2 391 7840 0.59 63.3 431 7840 88,300~
MAK(P)100[]10 1/10 9.80 93.9 488 11760 8.79 93.3 522 11760 6.97 91.8 611 11760 5.86 90.4 675 11760 4.58 89.1 778 11760 127,900~
MAK(P)100[]15 1/15 7.86 91.7 573 11760 7.28 91.0 632 11760 5.85 88.9 744 11760 4.94 87.2 822 11760 3.80 85.7 931 11760 127,900~
MAK(P)100[]20 1/20 5.84 90.5 560 11760 5.22 89.9 597 11760 4.15 87.1 690 11760 3.48 85.6 760 11760 2.72 83.7 867 11760 127,900~
MAK(P)100[]25 1/25 4.40 89.0 518 11760 4.05 88.2 569 11760 3.20 85.1 643 11760 2.68 83.6 713 11760 2.08 81.3 807 11760 127,900~
MAK(P)100[]30 1/30 4.44 85.3 603 11760 4.15 84.3 668 11760 3.39 80.7 784 11760 3.01 78.3 901 11760 2.44 76.0 1062 11760 127,900~
MAK(P)100[]40 1/40 3.52 83.2 621 11760 3.18 82.3 665 11760 2.57 77.9 763 11760 2.15 75.8 829 11760 1.66 72.8 920 11760 127,900~
MAK(P)100[]50 1/50 2.60 80.6 556 11760 2.39 79.3 602 11760 1.90 74.7 675 11760 1.60 72.5 738 11760 1.22 69.2 808 11760 127,900~
MAK(P)100[]60 1/60 2.03 78.2 506 11760 1.85 76.4 541 11760 1.48 71.7 607 11760 1.24 69.5 656 11760 0.95 65.9 722 11760 127,900~

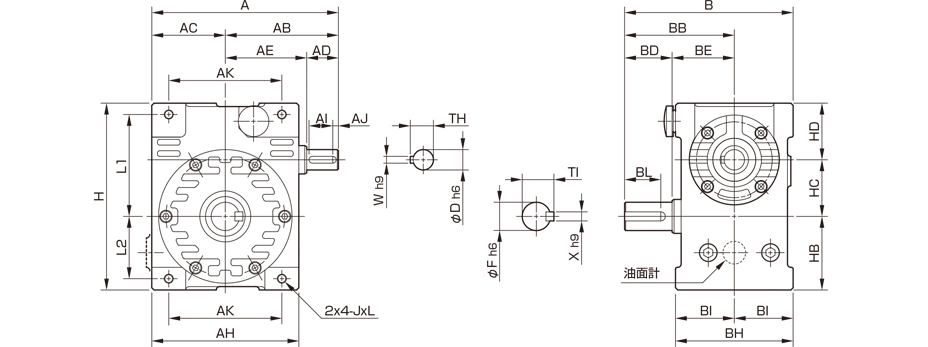

【寸法】MAKモデル（ダイレクト取付タイプ）

三木プーリのマキシンコー ウォーム減速機MAK／MAKPモデル寸法図 外形寸法および取付寸法を示す寸法図

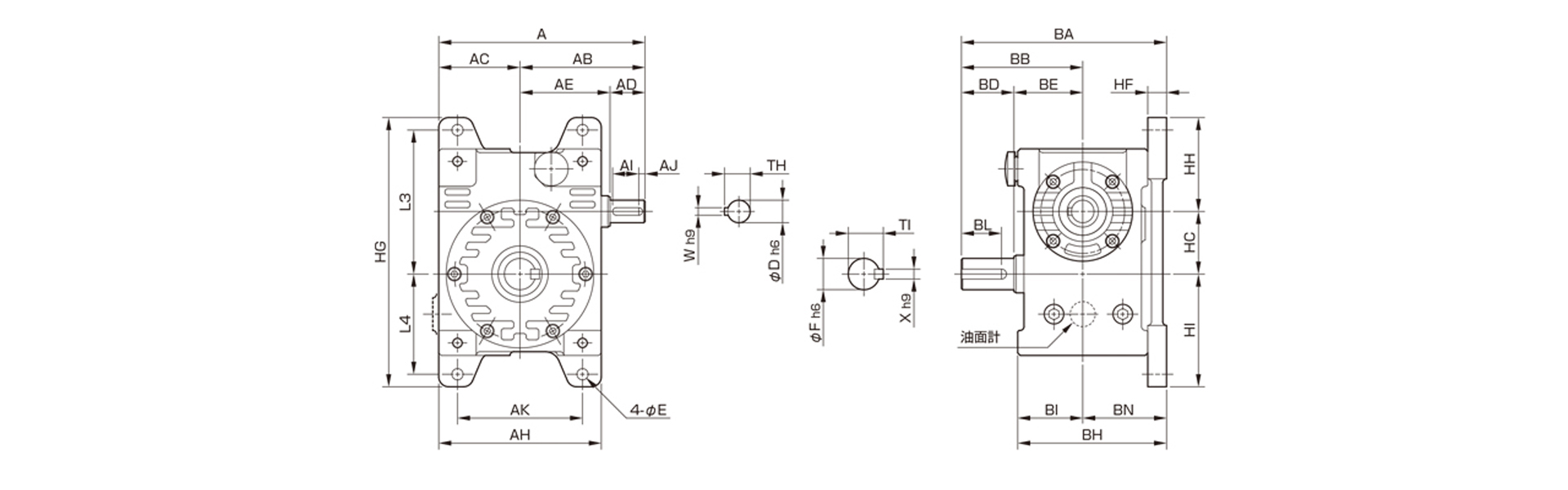

【寸法】MAKPモデル（脚取付タイプ）

三木プーリのマキシンコー ウォーム減速機MAK／MAKPモデル寸法図 外形寸法および取付寸法を示す寸法図
単位[mm]
型式 A AB AC AD AE AH AK B BA BB BD BE BI BH BM BN HF E H HG L1 L2 L3 L4 HB HC HD HH HI J L 入力軸 出力軸 MAK質量[kg] 油量[ℓ]
AI AJ D W TH BL F X TI
MAK
(P)50		 165 100 65 28 72 130 100 147 162 97 42 55 50 100 115 65 15 9 171 215 90 55 115 80 68 50 53 75 90 M8 16 21 5 18 6 20.5 32 25 8 28 9 0.4
MAK
(P)63		 186 113 73 36 77 146 110 175 195 120 58 62 55 110 130 75 20 11 196 255 100 65 130 95 80 63 53 82 110 M10 20 25 5 20 6 22.5 46 30 8 33 13 0.6
MAK
(P)80		 240 145 95 42 103 190 150 195 220 130 58 72 65 130 155 90 25 13 246 305 125 80 160 115 99 80 67 95 130 M12 24 30 6 25 8 28 45 38 10 41 26 1
MAK
(P)100		 280 165 115 42 123 230 190 240 265 165 82 83 75 150 175 100 25 13 306 360 160 100 195 135 123 100 83 110 150 M12 24 30 6 28 8 31 63 45 14 48.5 40 1.9

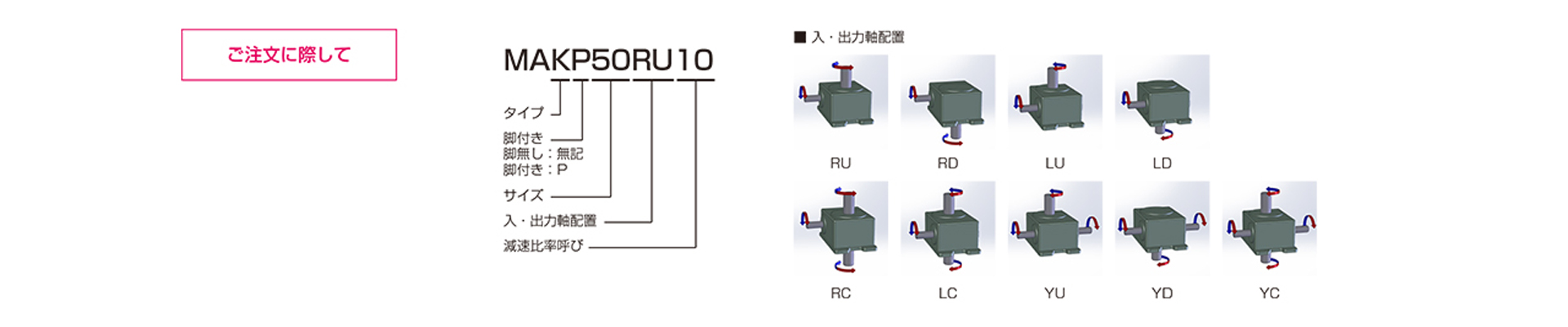

三木プーリのMAK/MAKPモデル マキシンコー ウォーム減速機 ご注文時の型式構成説明図
