MAOW(P)モデル

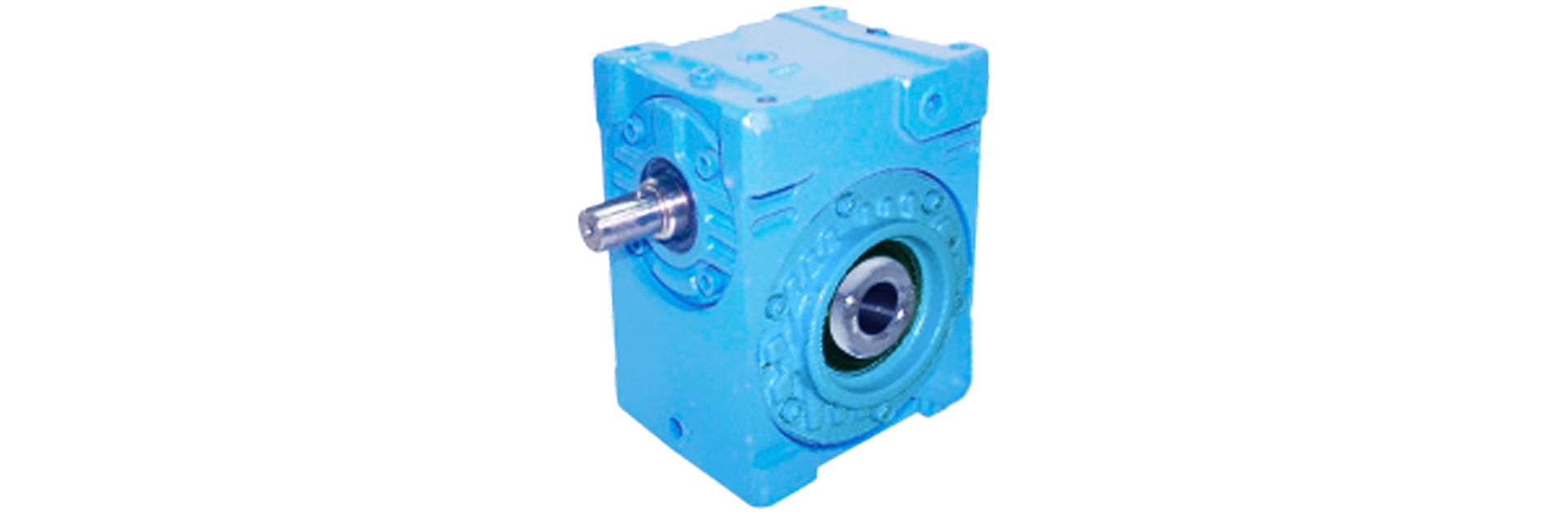

三木プーリのマキシンコー ウォーム減速機 MAOWタイプ／MAOWPタイプ 製品画像（中空軸直交構造・高減速比・伝動機器）
マキエース　ウオーム減速機は、ウオームとホイールを組み合わせたウオーム減速機で、高減速比・低騒音・低振動といった特長に加え、高伝達効率・高トルク・高オーバーハングロード・スリムさ等を追求したコンパクトな中空軸ウオーム減速機です。縦置き型で入力軸を上方配置したモデルです。

【仕様】

型式 減速比率 入力回転速度[min-1] MAOW価格[円]
1800 1500 1000 750 500
入力容量[kW] 効率[%] 出力トルク[N・m] 許容O.H.L.(BD/2)[N] 入力容量[kW] 効率[%] 出力トルク[N・m] 許容O.H.L.(BD/2)[N] 入力容量[kW] 効率[%] 出力トルク[N・m] 許容O.H.L.(BD/2)[N] 入力容量[kW] 効率[%] 出力トルク[N・m] 許容O.H.L.(BD/2)[N] 入力容量[kW] 効率[%] 出力トルク[N・m] 許容O.H.L.(BD/2)[N]
MAOW(P)50[]10 1/10 1.77 91.2 85.3 2940 1.62 90.4 93.1 2940 1.26 89.1 107 2940 1.19 88.7 112 2940 0.82 86.3 136 2940 38,100~
MAOW(P)50[]15 1/15 1.52 88.2 107 2940 1.35 87.3 113 2940 1.07 85.7 131 2940 1.00 85.0 135 2940 0.69 82.2 164 2940 38,100~
MAOW(P)50[]20 1/20 1.08 86.5 99.0 2940 0.97 85.6 107 2940 0.75 83.6 121 2940 0.71 83.0 125 2940 0.49 80.0 150 2940 38,100~
MAOW(P)50[]25 1/25 0.84 84.5 94.1 2940 0.75 83.6 101 2940 0.58 81.3 114 2940 0.55 80.6 118 2940 0.37 77.4 140 2940 38,100~
MAOW(P)50[]30 1/30 0.97 79.8 124 2940 0.88 78.3 132 2940 0.68 76.0 149 2940 0.65 75.0 155 2940 0.44 71.0 182 2940 38,100~
MAOW(P)50[]40 1/40 0.67 77.0 110 2940 0.60 75.8 117 2940 0.47 72.8 133 2940 0.45 71.9 137 2940 0.30 67.8 159 2940 38,100~
MAOW(P)50[]50 1/50 0.50 73.8 99.0 2940 0.45 72.5 105 2940 0.36 69.2 120 2940 0.33 68.3 123 2940 0.22 64.0 140 2940 38,100~
MAOW(P)50[]60 1/60 0.39 70.8 89.2 2940 0.35 69.5 95.1 2940 0.28 65.9 106 2940 0.26 65.0 109 2940 0.18 60.5 125 2940 38,100~
MAOW(P)63[]10 1/10 3.30 92.5 163 4410 3.00 91.4 174 4410 2.38 89.6 203 4410 2.01 88.8 227 4410 1.58 86.9 261 4410 49,000~
MAOW(P)63[]15 1/15 2.70 89.7 192 4410 2.44 88.3 206 4410 1.94 86.2 240 4410 1.59 85.1 259 4410 1.27 82.7 300 4410 49,000~
MAOW(P)63[]20 1/20 1.96 87.7 182 4410 1.77 86.6 195 4410 1.40 84.7 225 4410 1.17 83.1 250 4410 0.90 81.0 281 4410 49,000~
MAOW(P)63[]25 1/25 1.51 85.9 173 4410 1.37 84.8 185 4410 1.06 82.9 209 4410 0.90 81.0 231 4410 0.68 78.9 259 4410 49,000~
MAOW(P)63[]30 1/30 1.54 81.8 200 4410 1.38 79.9 211 4410 1.20 76.7 264 4410 1.03 75.0 295 4410 0.80 71.7 331 4410 49,000~
MAOW(P)63[]40 1/40 1.20 78.8 201 4410 1.08 77.1 213 4410 0.85 74.4 243 4410 0.72 71.9 266 4410 0.55 69.1 291 4410 49,000~
MAOW(P)63[]50 1/50 0.90 75.9 182 4410 0.82 74.2 194 4410 0.64 71.6 219 4410 0.54 68.8 238 4410 0.41 66.1 260 4410 49,000~
MAOW(P)63[]60 1/60 0.70 72.8 164 4410 0.63 71.1 173 4410 0.50 68.3 197 4410 0.41 65.3 209 4410 0.32 62.5 233 4410 49,000~
MAOW(P)80[]10 1/10 5.89 93.3 292 7840 5.24 92.9 310 7840 4.19 90.8 364 7840 3.56 89.7 407 7840 2.75 88.2 463 7840 85,300~
MAOW(P)80[]15 1/15 4.94 91.0 358 7840 4.56 90.2 392 7840 3.64 87.7 458 7840 3.06 86.5 506 7840 2.38 84.4 575 7840 85,300~
MAOW(P)80[]20 1/20 3.63 89.3 344 7840 3.27 88.0 367 7840 2.60 85.4 424 7840 2.16 84.2 463 7840 1.71 81.8 533 7840 85,300~
MAOW(P)80[]25 1/25 2.77 87.8 321 7840 2.51 86.2 344 7840 1.96 83.7 391 7840 1.63 82.5 429 7840 1.28 79.8 487 7840 85,300~
MAOW(P)80[]30 1/30 2.83 84.3 379 7840 2.59 82.8 410 7840 2.13 79.0 481 7840 1.96 77.3 579 7840 1.53 74.2 652 7840 85,300~
MAOW(P)80[]40 1/40 2.17 81.4 373 7840 1.97 79.1 396 7840 1.57 75.4 451 7840 1.31 73.6 491 7840 1.02 70.1 543 7840 85,300~
MAOW(P)80[]50 1/50 1.64 78.6 342 7840 1.50 76.3 363 7840 1.18 72.7 411 7840 0.99 70.8 447 7840 0.76 67.1 487 7840 85,300~
MAOW(P)80[]60 1/60 1.27 75.5 305 7840 1.15 73.0 319 7840 0.91 69.2 364 7840 0.76 67.2 391 7840 0.59 63.3 431 7840 85,300~
MAOW(P)100[]10 1/10 9.80 93.9 488 11760 8.79 93.3 522 11760 6.97 91.8 611 11760 5.86 90.4 675 11760 4.58 89.1 778 11760 127,900~
MAOW(P)100[]15 1/15 7.86 91.7 573 11760 7.28 91.0 632 11760 5.85 88.9 744 11760 4.94 87.2 822 11760 3.80 85.7 931 11760 127,900~
MAOW(P)100[]20 1/20 5.84 90.5 560 11760 5.22 89.9 597 11760 4.15 87.1 690 11760 3.48 85.6 760 11760 2.72 83.7 867 11760 127,900~
MAOW(P)100[]25 1/25 4.40 89.0 518 11760 4.05 88.2 569 11760 3.20 85.1 643 11760 2.68 83.6 713 11760 2.08 81.3 807 11760 127,900~
MAOW(P)100[]30 1/30 4.44 85.3 603 11760 4.15 84.3 668 11760 3.39 80.7 784 11760 3.01 78.3 901 11760 2.44 76.0 1062 11760 127,900~
MAOW(P)100[]40 1/40 3.52 83.2 621 11760 3.18 82.3 665 11760 2.57 77.9 763 11760 2.15 75.8 829 11760 1.66 72.8 920 11760 127,900~
MAOW(P)100[]50 1/50 2.60 80.6 556 11760 2.39 79.3 602 11760 1.90 74.7 675 11760 1.60 72.5 738 11760 1.22 69.2 808 11760 127,900~
MAOW(P)100[]60 1/60 2.03 78.2 506 11760 1.85 76.4 541 11760 1.48 71.7 607 11760 1.24 69.5 656 11760 0.95 65.9 722 11760 127,900~

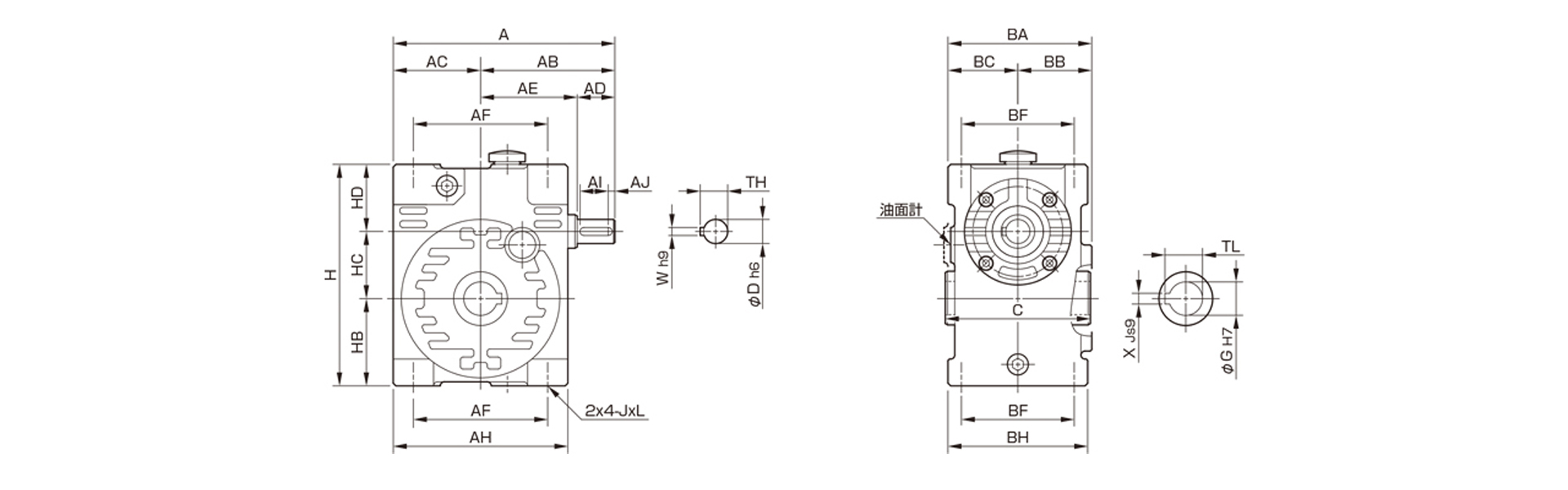

【寸法】MAOWモデル（ダイレクト取付タイプ）

三木プーリのマキシンコー ウォーム減速機MAOW／MAOWPモデル寸法図 外形寸法および取付寸法を示す寸法図

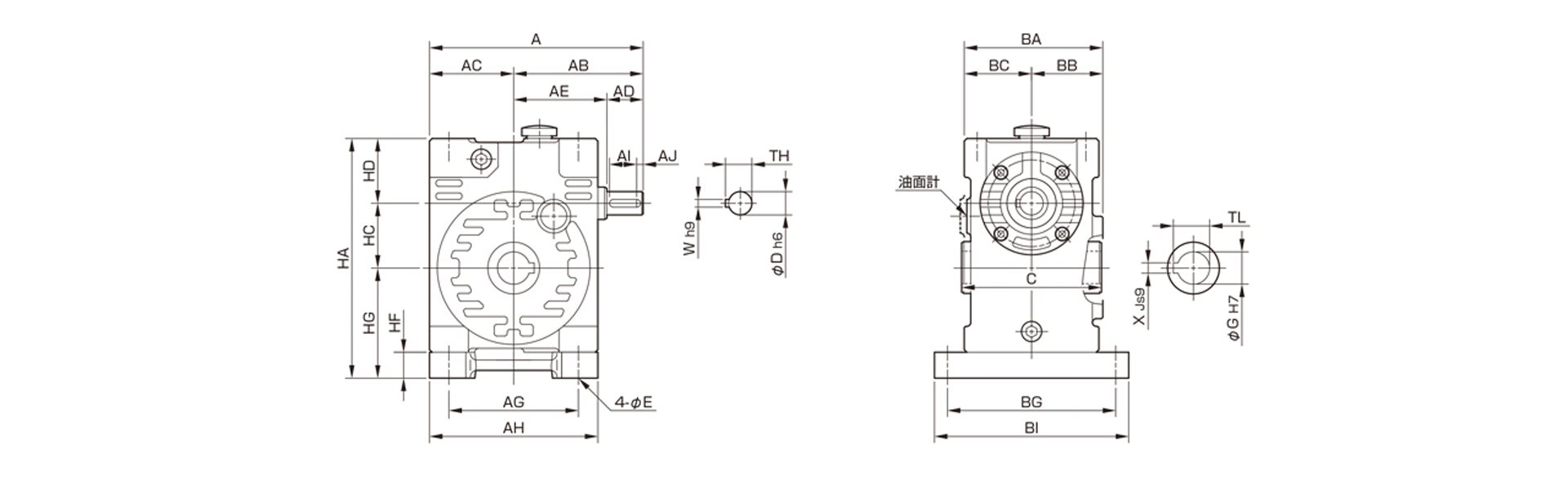

【寸法】MAOWPモデル（脚取付タイプ）

三木プーリのマキシンコー ウォーム減速機MAOW／MAOWPモデル寸法図 外形寸法および取付寸法を示す寸法図
単位[mm]
型式 A AB AC AD AE AF AG AH BA BB BC BF BG BH BI C E H HA HB HC HD HG HF J L 入力軸 出力軸 MAOW質量[kg] 油量[ℓ]
AI AJ D W TH G X TL CA CB
MAOW(P)50 165 100 65 28 72 100 100 130 108.5 56 52.5 84 130 105 150 108 9 165 185 65 50 50 85 20 M8 16 21 5 18 6 20.5 25 8 28.3 35 38 9 0.5
MAOW(P)63 186 113 73 36 77 120 120 146 117 60 57 90 140 114 164 118 11 190 210 77 63 50 97 20 M10 20 25 5 20 6 22.5 30 8 33.3 40 38 13 0.7
MAOW(P)80 240 145 95 42 103 150 150 190 138 71 67 96 160 134 190 140 13 240 265 96 80 64 121 25 M12 24 30 6 25 8 28 38 10 41.3 45 50 26 1.3
MAOW(P)100 280 165 115 42 123 190 190 230 158 81 77 120 180 154 210 160 13 300 325 120 100 80 145 25 M12 24 30 6 28 8 31 45 14 48.8 55 50 40 2.5

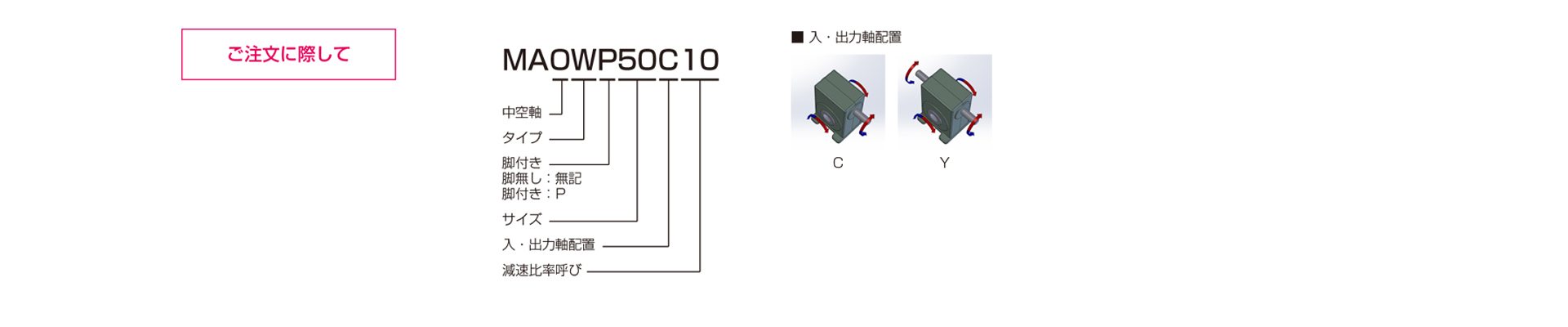

三木プーリのMAOW/MAOWPモデル マキシンコー ウォーム減速機 ご注文時の型式構成説明図
