SF2モデル

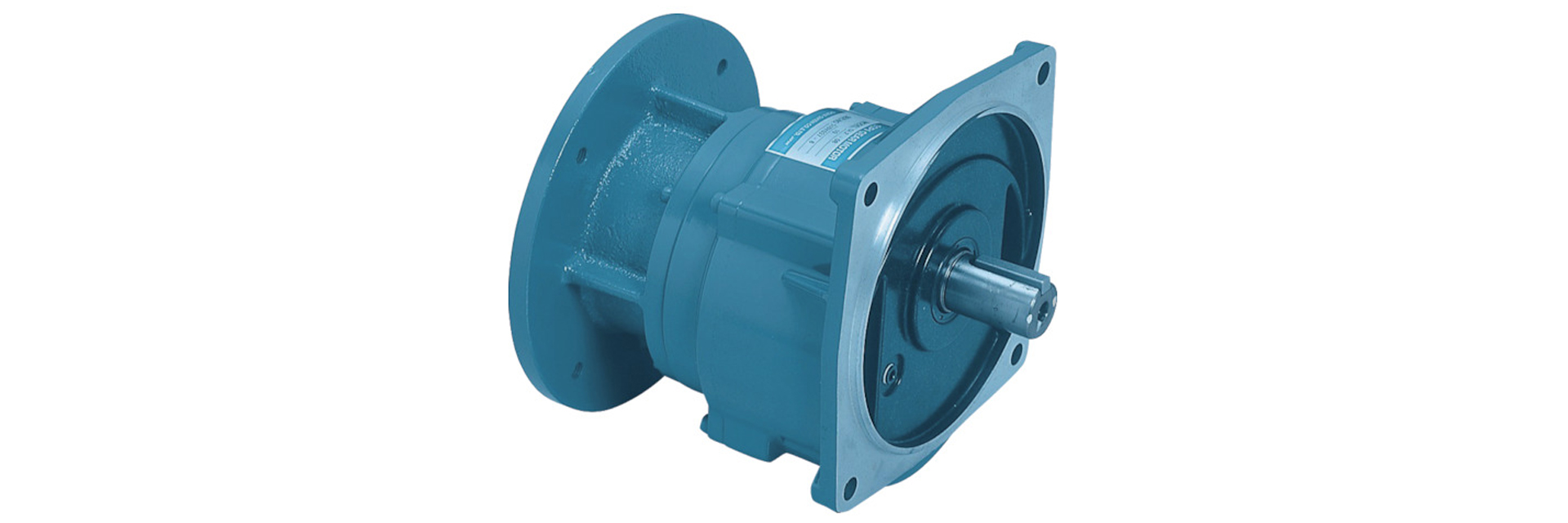

三木プーリのシグマー技研 平行軸歯車減速機 SF2タイプ 製品画像（高効率・省スペース・平行軸ギヤ減速機）
シグマー　減速機は、平行軸減速機で幅広い減速比率からお選びいただけます。SG-P1シリーズは、最適設計によるケーシングの強度向上、内部ギヤの独自加工技術による強度と静粛性の両立、オイルシールを二重配置することによる長寿命化などの工夫を施しています。フランジ取り付け形のマウント形平行軸です。

【仕様】

型式 適用モータ出力（4極）[kW] 減速比呼び 減速段数 実減速比 出力軸回転速度[min-1] 出力軸許容トルク[N・m] 出力軸許容O.H.L. [N] 質量[kg] 価格[円]
50Hz 60Hz 50Hz 60Hz
SG-P1-SF2-02-5 0.2 1/5 2 1/5.167 290.3 348.4 5.9 4.9 588 4.0 30,600
SG-P1-SF2-02-10 0.2 1/10 2 1/10.000 150.0 180.0 11.5 9.6 980 4.0 30,600
SG-P1-SF2-02-15 0.2 1/15 2 1/15.000 100.0 120.0 17.2 14.4 1078 4.0 30,600
SG-P1-SF2-02-20 0.2 1/20 2 1/19.231 78.0 93.6 22.1 18.4 1176 4.0 30,600
SG-P1-SF2-02-25 0.2 1/25 2 1/24.091 62.3 74.7 27.7 23.1 1274 4.0 30,600
SG-P1-SF2-02-30 0.2 1/30 2 1/30.000 50.0 60.0 34.5 28.7 1666 4.0 30,600
SG-P1-SF2-02-40 0.2 1/40 3 1/40.692 36.9 44.2 44.4 37.0 1862 5.1 34,600
SG-P1-SF2-02-50 0.2 1/50 3 1/49.594 30.2 36.3 54.1 45.1 1960 5.1 34,600
SG-P1-SF2-02-60 0.2 1/60 3 1/59.585 25.2 30.2 65.0 54.2 2156 5.1 43,600
SG-P1-SF2-02-80 0.2 1/80 3 1/79.535 18.9 22.6 86.8 72.3 2450 5.1 43,600
SG-P1-SF2-02-100 0.2 1/100 3 1/98.828 15.2 18.2 107.8 89.9 3038 8.3 45,800
SG-P1-SF2-02-120 0.2 1/120 3 1/117.857 12.7 15.3 128.6 107.2 3332 8.3 45,800
SG-P1-SF2-02-160 0.2 1/160 3 1/159.375 9.4 11.3 173.9 144.9 3430 8.3 50,700
SG-P1-SF2-02-200 0.2 1/200 3 1/198.611 7.6 9.1 216.7 180.6 3430 8.3 50,700
SG-P1-SF2-04-5 0.4 1/5 2 1/5.067 296.0 355.2 11.6 9.7 882 4.7 43,700
SG-P1-SF2-04-10 0.4 1/10 2 1/10.000 150.0 180.0 23.0 19.1 1176 4.7 43,700
SG-P1-SF2-04-15 0.4 1/15 2 1/15.938 94.1 112.9 36.6 30.5 1372 4.7 43,700
SG-P1-SF2-04-20 0.4 1/20 2 1/20.400 73.5 88.2 46.9 39.1 1470 4.7 43,700
SG-P1-SF2-04-25 0.4 1/25 2 1/23.139 64.8 77.8 53.2 44.3 1666 4.7 43,700
SG-P1-SF2-04-30 0.4 1/30 3 1/30.046 49.9 59.9 65.6 54.6 2548 7.8 48,700
SG-P1-SF2-04-40 0.4 1/40 3 1/39.910 37.6 45.1 87.1 72.6 2842 7.8 53,500
SG-P1-SF2-04-50 0.4 1/50 3 1/51.231 29.3 35.1 111.8 93.2 3130 7.8 53,500
SG-P1-SF2-04-60 0.4 1/60 3 1/58.154 25.8 31.0 126.9 105.8 3430 7.8 63,800
SG-P1-SF2-04-80 0.4 1/80 3 1/79.477 18.9 22.6 173.4 144.5 3430 7.8 63,800
SG-P1-SF2-04-100 0.4 1/100 3 1/102.640 14.6 17.5 224.0 186.7 4900 12.2 70,100
SG-P1-SF2-04-120 0.4 1/120 3 1/121.275 12.4 14.8 264.7 220.6 5880 12.2 70,100
SG-P1-SF2-04-160 0.4 1/160 3 1/160.875 9.3 11.2 351.1 292.6 5880 12.2 84,700
SG-P1-SF2-04-200 0.4 1/200 3 1/200.475 7.5 9.0 437.5 364.6 5880 12.2 84,700
SG-P1-SF2-08-5 0.75 1/5 2 1/4.952 302.9 363.5 21.3 17.8 1274 9.1 64,700
SG-P1-SF2-08-10 0.75 1/10 2 1/10.111 148.4 178.0 43.6 36.3 1764 9.1 64,700
SG-P1-SF2-08-15 0.75 1/15 2 1/15.333 97.8 117.4 66.0 55.0 2156 9.1 64,700
SG-P1-SF2-08-20 0.75 1/20 2 1/19.303 77.7 93.2 83.1 69.3 2352 9.1 64,700
SG-P1-SF2-08-25 0.75 1/25 2 1/24.074 62.3 74.8 103.7 86.4 2450 9.1 64,700
SG-P1-SF2-08-30 0.75 1/30 3 1/30.058 49.9 59.9 123.0 102.5 4018 17.1 68,900
SG-P1-SF2-08-40 0.75 1/40 3 1/40.578 37.0 44.4 166.0 138.4 4214 17.1 71,700
SG-P1-SF2-08-50 0.75 1/50 3 1/49.861 30.1 36.1 204.0 170.0 4606 17.1 71,700
SG-P1-SF2-08-60 0.75 1/60 3 1/60.116 25.0 29.9 246.0 205.0 5488 17.1 98,100
SG-P1-SF2-08-80 0.75 1/80 3 1/78.150 19.2 23.0 319.8 266.5 5880 17.1 98,100
SG-P1-SF2-08-100 0.75 1/100 3 1/99.181 15.1 18.1 405.8 338.2 6660 24.9 120,900
SG-P1-SF2-08-120 0.75 1/120 3 1/122.222 12.3 14.7 500.1 416.8 6860 24.9 120,900
SG-P1-SF2-08-160 0.75 1/160 3 1/161.368 9.3 11.2 660.3 550.3 6950 24.9 127,900
SG-P1-SF2-08-200 0.75 1/200 3 1/197.172 7.6 9.1 806.8 672.3 7050 24.9 127,900
SG-P1-SF2-15-5 1.5 1/5 2 1/4.875 307.7 369.2 42.0 35.0 1764 18.3 81,000
SG-P1-SF2-15-10 1.5 1/10 2 1/10.000 150.0 180.0 86.1 71.8 2450 18.3 82,300
SG-P1-SF2-15-15 1.5 1/15 2 1/14.815 101.2 121.5 127.6 106.4 2842 18.3 85,000
SG-P1-SF2-15-20 1.5 1/20 2 1/19.259 77.9 93.5 165.9 138.3 3234 18.3 86,400
SG-P1-SF2-15-25 1.5 1/25 2 1/24.000 62.5 75.0 206.7 172.3 3822 18.3 86,400
SG-P1-SF2-15-30 1.5 1/30 3 1/29.760 50.4 60.5 243.6 203.0 5096 32.3 89,200
SG-P1-SF2-15-40 1.5 1/40 3 1/40.347 37.2 44.6 330.2 275.2 5880 32.3 97,600
SG-P1-SF2-15-50 1.5 1/50 3 1/49.240 30.5 36.6 403.0 335.8 7056 32.3 103,100
SG-P1-SF2-15-60 1.5 1/60 3 1/61.271 24.5 29.4 501.4 147.9 7056 32.3 130,900
SG-P1-SF2-15-80 1.5 1/80 3 1/78.459 19.1 22.9 642.1 535.1 7056 32.3 130,900

【寸法】

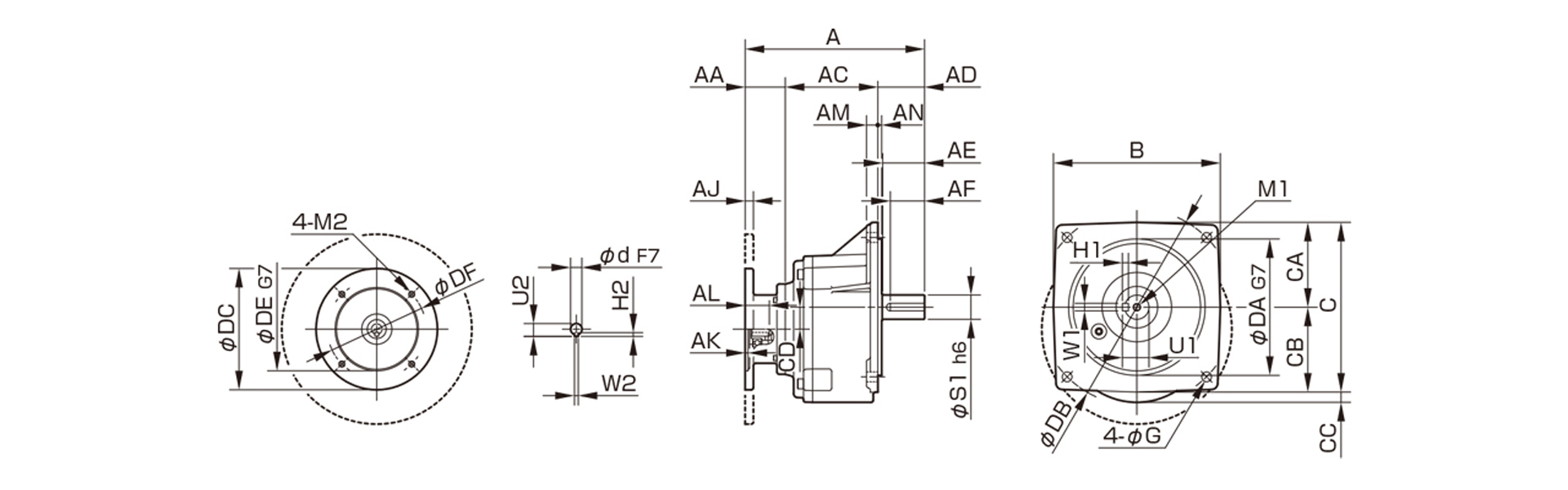

三木プーリのシグマー技研平行軸歯車減速機SF2モデル寸法図 外形寸法および取付寸法を示す寸法図
単位[mm]
型式 減速比率 A AA AC AD AE AF AJ AK AL AM AN B C CA CB CC CD DA DB DC DE DF G M1呼び M2呼び S1 U1 W1 H1 S2 U2 W2 H2
SG-P1-SF2-02 1/5～1/30 170 53 82 35 30 24 11 4 25 10 3 155 155 77.5 77.5 2.7 16 145 170 160 110 130 11 M6x1
深15		 M8x1.25 18 20.5 6 6 11 15 5 5
SG-P1-SF2-02 1/40～1/80 197 53 98 46 40 30 11 4 25 12 4 164 164 82 82 5 20 148 185 160 110 130 11 M6x1
深15		 M8x1.25 22 24.5 6 6 11 15 5 5
SG-P1-SF2-02 1/100～1/200 208 53 104 51 45 36 11 4 25 15 5 190 190 95 95 11 25 170 215 160 110 130 11 M8x1.25
深20		 M8x1.25 28 31 8 7 11 15 5 5
SG-P1-SF2-04 1/5～1/25 197 53 98 46 40 30 11 4 32 12 4 164 164 82 82 6 20 148 185 160 110 130 11 M6x1
深15		 M8x1.25 22 24.5 6 6 14 16.3 5 5
SG-P1-SF2-04 1/30～1/80 208 53 104 51 45 36 11 4 32 15 5 190 190 95 95 11 25 170 215 160 110 130 11 M8x1.25
深20		 M8x1.25 28 31 8 7 14 16.3 5 5
SG-P1-SF2-04 1/100～1/200 236 53 122 61 55 45 11 4 32 15 5 220 224 112 112 13.5 29 180 260 160 110 130 13 M10x1.5
深さ25		 M8x1.25 32 35 10 8 14 16.3 5 5
SG-P1-SF2-08 1/5～1/25 229 67 111 51 45 36 11 4 42 15 5 190 190 95 95 11 25 170 215 200 130 165 11 M8x1.25
深20		 M10x1.5 28 31 8 7 19 21.8 6 6
SG-P1-SF2-08 1/30～1/80 257 67 129 61 55 45 11 4 42 15 5 220 224 112 112 13.5 29 180 250 200 130 165 13 M10x1.5
深さ25		 M10x1.5 32 35 10 8 19 21.8 6 6
SG-P1-SF2-08 1/100～1/200 321 67 165 89 82 70 11 4 42 17 5 290 299 145 154 - 35 240 330 200 130 165 15 M10x1.5
深さ25		 M10x1.5 42 45 12 8 19 21.8 6 6
SG-P1-SF2-15 1/5～1/25 287 88.5 137.5 61 55 45 12 4 52 15 5 220 224 112 112 13.5 29 180 260 200 130 165 13 M10x1.5
深さ25		 M10x1.5 32 35 10 8 24 27.3 8 7
SG-P1-SF2-15 1/30～1/80 351 88.5 173.5 89 82 70 12 4 52 17 5 290 299 145 154 - 35 240 330 200 130 165 15 M10x1.5
深さ25		 M10x1.5 42 45 12 8 24 27.3 8 7

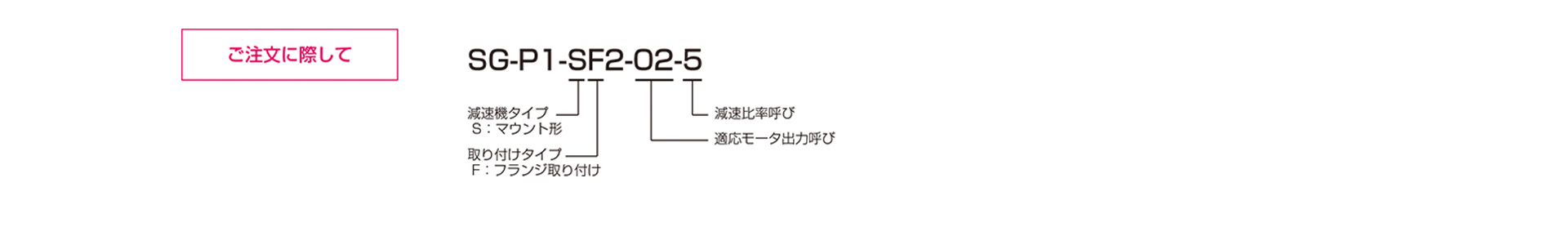

三木プーリのシグマー技研平行軸歯車減速機 SF2モデル ご注文時の型式構成説明図
