DKMインダクションモータ（104mm）250w/300w/400w

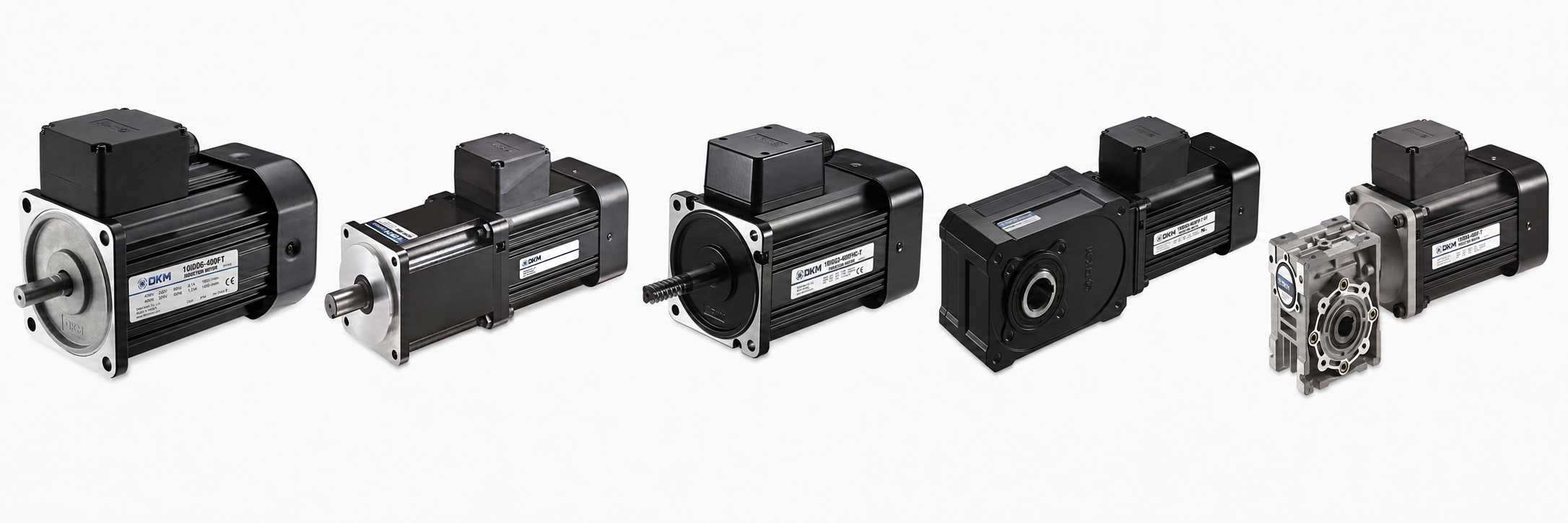

三木プーリのDKMモータ 10IDタイプインダクションモータ製品画像（取付角104mm・高出力交流モータ・産業用駆動源）

カタログダウンロード

取り付けサイズ104mm角、モータ出力250 W・300 W・400 Wのサイズです。電源は、単相・三相、200V級・400V級をラインアップ。

【モータ仕様】□104_250w

モータ仕様表

端子箱タイプ	容量 [W]	電圧 [V]	周波数 [Hz]	極数	定格 [分]	起動トルク [N･m]	回転数 [r/min.]	電流 [A]	定格トルク [N･m]	コンデンサ [μF/VAC]
10ID【】E - 250F□-T	250	単相220	50	4	連続	1.100	1250	2.29	1.948	13.0 /450
10ID【】E - 250F□-T	250	単相240	50	4	連続	1.350	1300	2.17	1.874	13.0 /450

【】にはモータ出力軸タイプ記号が入ります(G：歯切軸タイプ / D：Dカット軸タイプ / K：キー溝軸タイプ)。Gは減速機取付用、DとKはモータ単独使用時の出力軸になります。
(　 )には電圧/周波数記号が入ります。（アルファベット表記はサーマル保護方式になります。）
□には取付ける減速機のモデル・タイプ記号が入ります。
減速機付きの場合の許容出力軸トルクはお問合せください。

【寸法】

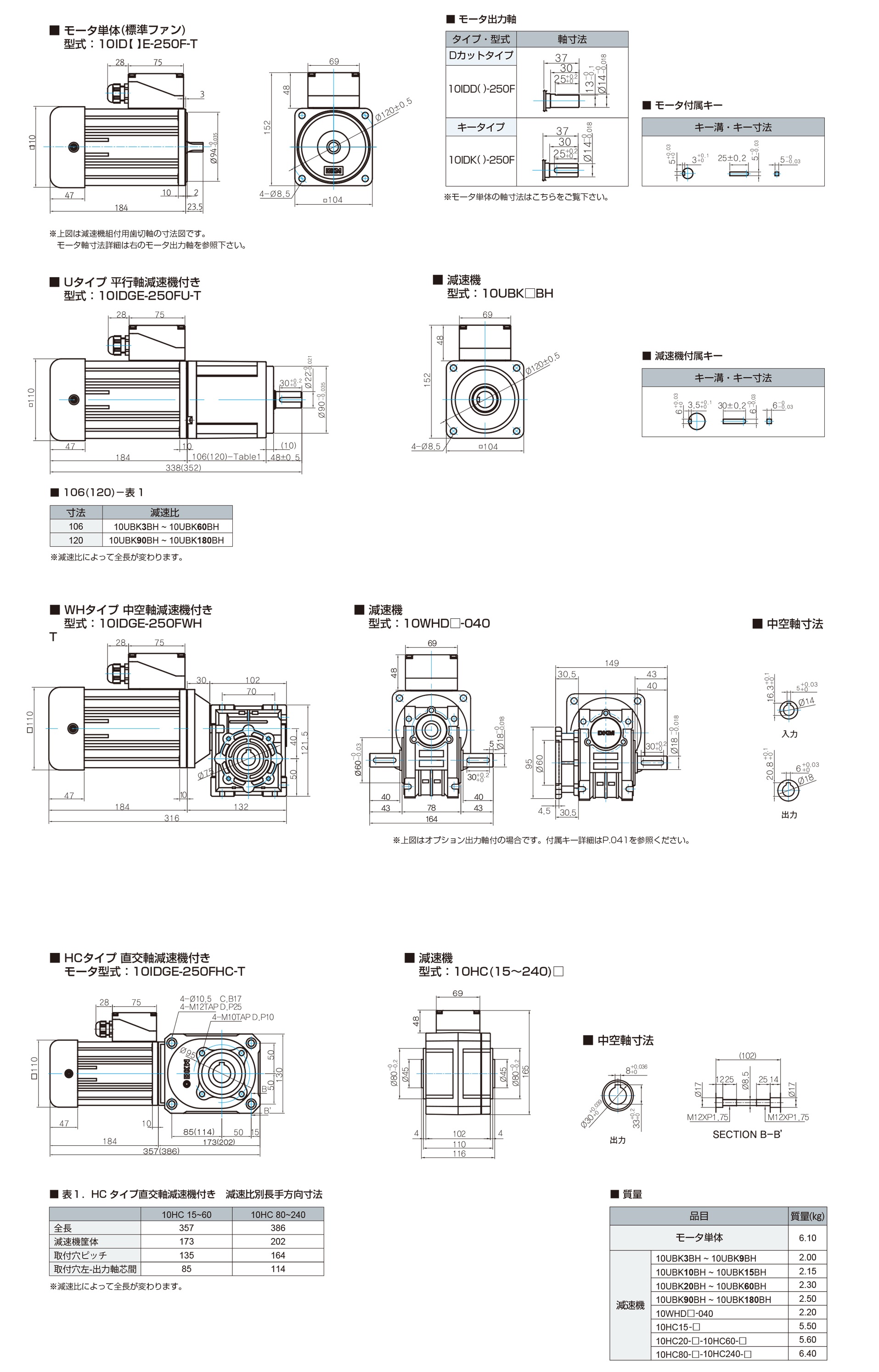

三木プーリのDKMモータ□104 250w仕様インダクションモータ寸法図外形寸法および取付寸法を示す寸法図

【減速機付き許容出力軸トルク】□104_250w

□104 250W 減速比別許容出力軸トルク表

インダクションモータ仕様					タイプ/減速比	3	5	7.5	9	10	15	20	25	30	40	50	60	80	90	100	120	150	160	180	200	225	240
サイズ	容量[w]	周波数 [Hz]	回転数 [r/min]	定格トルク [N・m]	タイプ/減速比	3	5	7.5	9	10	15	20	25	30	40	50	60	80	90	100	120	150	160	180	200	225	240
□104	250w	50	1300	1.874	10UBK	4.410	7.350		13.230	20.090	24.500	30.380	36.260	39.200	39.200	39.200	39.200		39.200	39.200	39.200	39.200		39.200
		50	1250	1.948	10UBK	4.900	7.840		14.210	14.700	21.560	26.460	32.830	39.200	39.200	39.200	39.200		39.200	39.200	39.200	39.200		39.200
		50	1300	1.874	10HC						20.100	26.800	33.500	40.200	53.600	67.000	80.400	107.200		134.000	160.800		214.400		268.000	294.000	294.000
		50	1250	1.948	10HC						20.904	27.872	34.840	41.808	55.744	69.680	83.616	111.488		139.360	167.232		222.976		278.720	294.000	294.000
		50	1300	1.874	10WHD-040		6.370	9.310		12.250	17.640	22.540	26.460	30.380	28.910
		50	1250	1.948	10WHD-040		6.860	9.800		12.740	18.130	23.520	28.420	31.850	29.890

10UBKタイプは39.2 N・mでトルクは頭打ちとなります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度及び発熱などの制約によります。
10WHD-040タイプは減速比 1/30をピークにトルクは低減となります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度的制約及びウォームの滑りによる発熱などの制約によります。
10HCタイプは294 N・mでトルクは頭打ちとなります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度及び発熱などの制約によります。
所用トルク≦ 減速機許容出力軸トルクとなるようサイズ選定してください。
濃いグレー下地部の減速比では出力軸回転方向はモータと逆になります。

【モータ仕様】□104_300w

モータ仕様表

端子箱タイプ	容量 [W]	電圧 [V]	周波数 [Hz]	極数	定格 [分]	起動トルク [N･m]	回転数 [r/min.]	電流 [A]	定格トルク [N･m]	コンデンサ [μF/VAC]
10ID【】D-300F□-T	300	単相220	60	4	連続	1.360	1600	2.52	1.827	15.0 / 450
10ID【】7-300F□-T		3相230	50			4.700	1300	1.70	2.248	－
10ID【】8-300F□-T		3相400						1.01
		3相440						0.88
		3相440	60			3.500	1550	0.88	1.886

【】にはモータ出力軸タイプ記号が入ります(G：歯切軸タイプ / D：Dカット軸タイプ / K：キー溝軸タイプ)。Gは減速機取付用、DとKはモータ単独使用時の出力軸になります。
(　 )には電圧/周波数記号が入ります。（アルファベット表記はサーマル保護方式になります。）
3相 380～440V（電圧/周波数記号 KとL）入力モータはインバータ駆動できません。巻線の絶縁が劣化し、モータ焼損の恐れがあります。但し□104サイズ入力電源3相220V又は230V（電圧/周波数記号 6と7）モータの場合はインバータ駆動可能です。
□には取付ける減速機のモデル・タイプ記号が入ります。
減速機付きの場合の許容出力軸トルクはお問合せください。

【寸法】

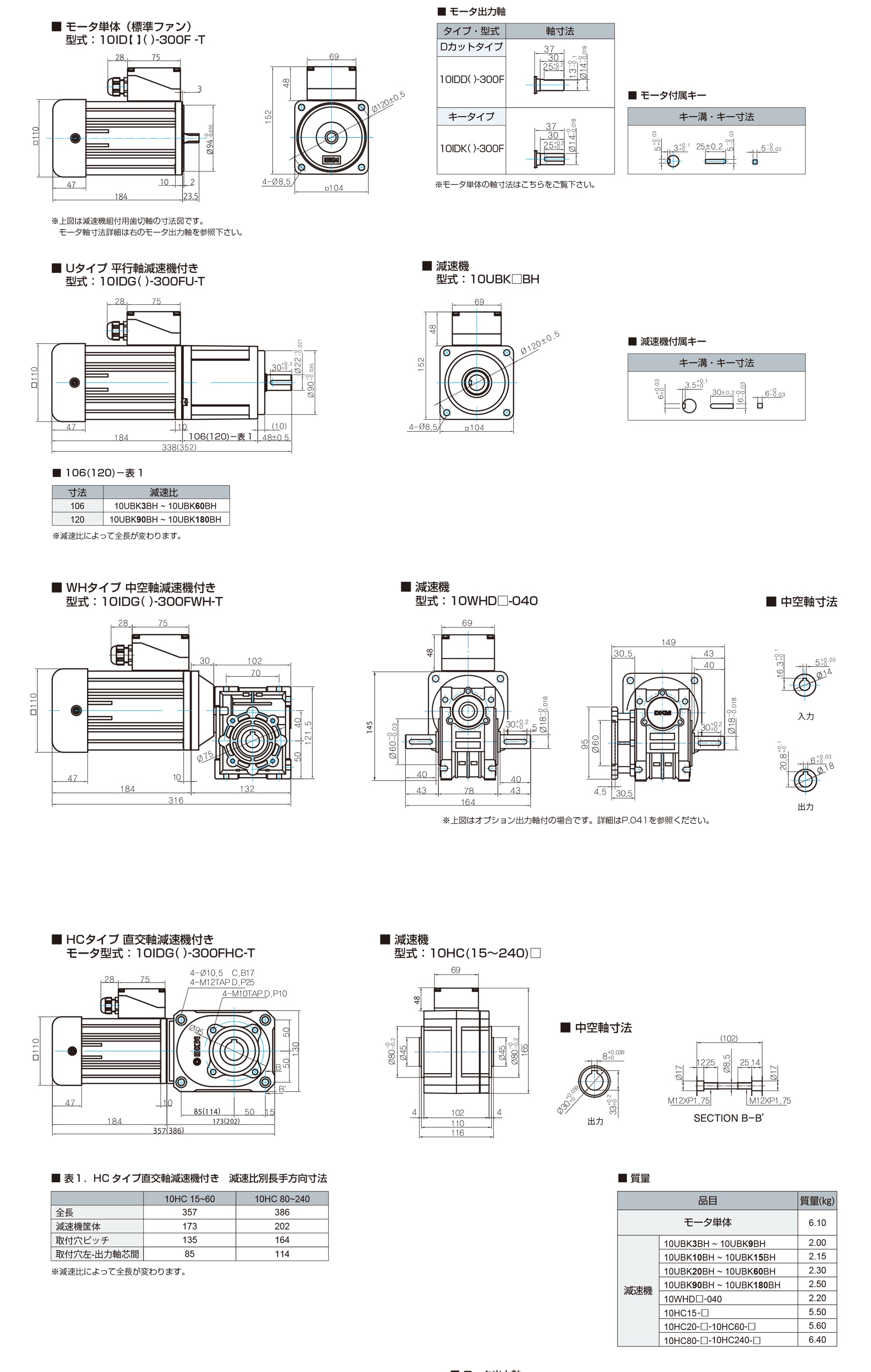

三木プーリのDKMモータ□104 300w仕様インダクションモータ寸法図外形寸法および取付寸法を示す寸法図

【減速機付き許容出力軸トルク】□104_300w

□104 300W 減速比別許容出力軸トルク表

インダクションモータ仕様					タイプ/減速比	3	3.6	5	6	7.5	9	10	15	20	25	30	40	50	60	80	90	100	120	150	160	180	200	225	240
サイズ	容量［W］	周波数［Hz］	回転数［r/min］	定格トルク［N・m］	タイプ/減速比	3	3.6	5	6	7.5	9	10	15	20	25	30	40	50	60	80	90	100	120	150	160	180	200	225	240
□104	300w	60	1600	1.827	10UBK	4.410		7.350			13.230	13.720	20.090	24.500	29.400	35.280	39.200	39.200	39.200		39.200	39.200	39.200	39.200		39.200
		60	1550	1.886	10UBK	4.410		7.350			13.426	13.426	20.090	24.500	30.380	36.750	39.200	39.200	39.200		39.200	39.200	39.200	39.200		39.200
		50	1300	2.248	10UBK	5.390		9.310			16.660	16.660	24.500	29.400	36.260	39.200	39.200	39.200	39.200		39.200	39.200	39.200	39.200		39.200
		60	1600	1.827	10HC								19.597	26.130	32.662	39.195	52.260	65.325	78.390	104.520		130.650	156.780		209.040		261.300	293.962	294.000
		60	1550	1.886	10HC								20.230	26.973	33.716	40.459	53.946	67.432	80.919	107.892		134.864	161.837		215.783		269.729	294.000	294.000
		50	1300	2.248	10HC								24.120	32.160	40.200	48.240	64.320	80.400	96.480	128.640		160.800	192.960		257.280		294.000	294.000	294.000
		60	1600	1.827	10WHD-040			6.370		9.310		12.250	17.150	22.050	26.460	29.400	27.930
		60	1550	1.886	10WHD-040			6.370		9.310		12.250	17.150	22.050	26.460	29.400	27.930
		50	1300	2.248	10WHD-040			7.840		11.270		14.700	21.070	26.950	32.830	36.750	34.300

10UBKタイプは39.2 N・mでトルクは頭打ちとなります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度及び発熱などの制約によります。
10WHD-040タイプは減速比 1/30をピークにトルクは低減となります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度的制約及びウォームの滑りによる発熱などの制約によります。
10HCタイプは294 N・mでトルクは頭打ちとなります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度及び発熱などの制約によります。
所用トルク≦ 減速機許容出力軸トルクとなるようサイズ選定してください。
濃いグレー下地部の減速比では出力軸回転方向はモータと逆になります。

【モータ仕様】□104_400w

モータ仕様表

端子箱タイプ	容量 [W]	電圧 [V]	周波数 [Hz]	極数	定格 [分]	起動トルク [N･m]	回転数 [r/min.]	電流 [A]	定格トルク [N･m]	コンデンサ [μF/VAC]
10ID［］7-400F［］-T	400	3相400	50	4	連続	4.793	1600	2.10	2.435	－
10ID［］8-400F［］-T	400	3相440	50	4	連続	4.793	1600	1.21	2.435	－

【】にはモータ出力軸タイプ記号が入ります(G：歯切軸タイプ / D：Dカット軸タイプ / K：キー溝軸タイプ)。Gは減速機取付用、DとKはモータ単独使用時の出力軸になります。
(　 )には電圧/周波数記号が入ります。（アルファベット表記はサーマル保護方式になります。）
3相 380～440V（電圧/周波数記号 KとL）入力モータはインバータ駆動できません。巻線の絶縁が劣化し、モータ焼損の恐れがあります。但し220V又は230V（電圧/周波数記号 6と7）入力モータの場合はインバータ駆動可能です。
□には取付ける減速機のモデル・タイプ記号が入ります。
減速機付きの場合の許容出力軸トルクはお問合せください。

【寸法】

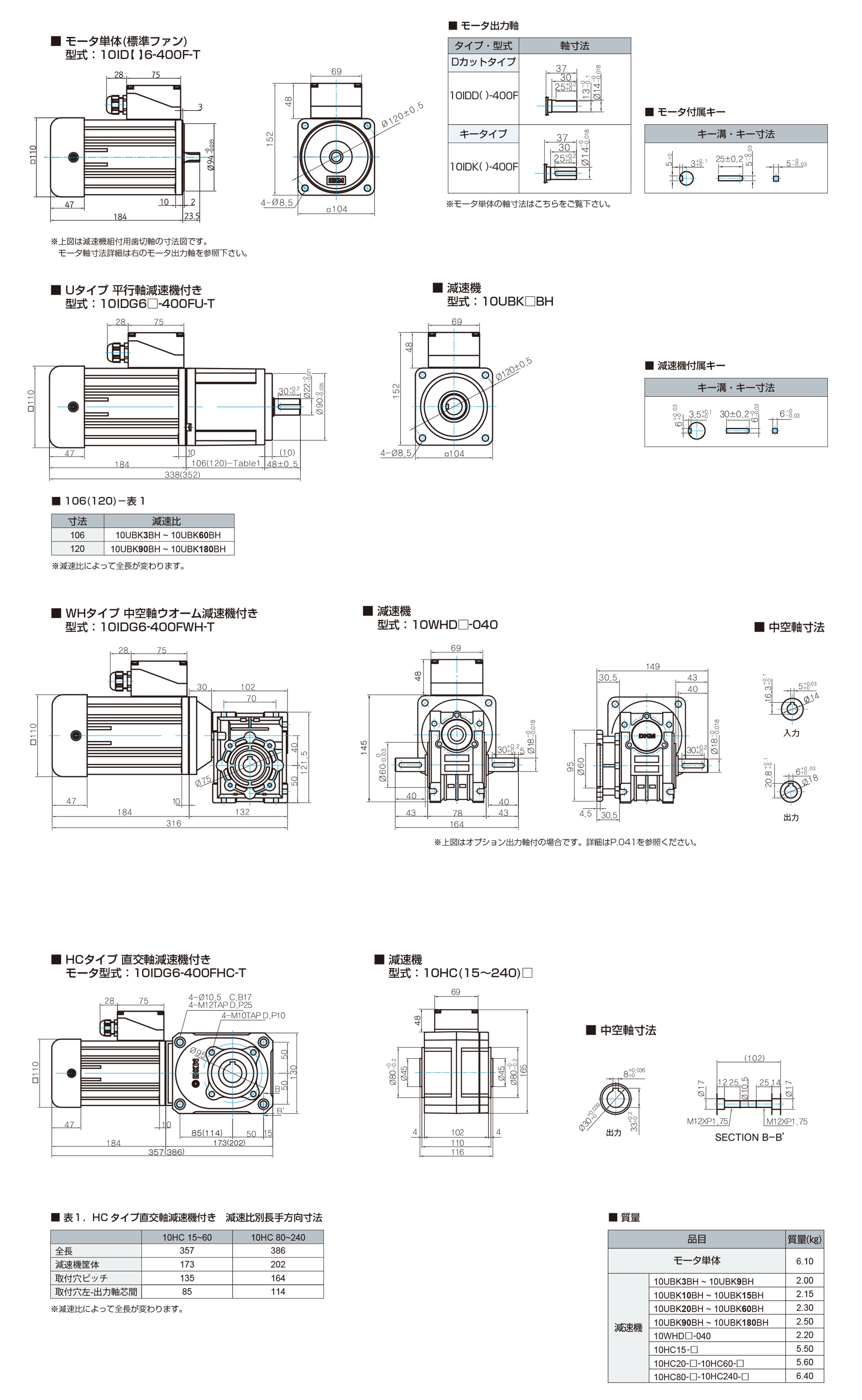

三木プーリのDKMモータ□104 400w仕様インダクションモータ寸法図外形寸法および取付寸法を示す寸法図

【減速機付き許容出力軸トルク】□104_400w

□104 400W 減速比別許容出力軸トルク表

インダクションモータ仕様					タイプ/減速比	3	5	7.5	9	10	15	20	25	30	50	60	80	90	100	120	150	160	180	200	225	240
サイズ	容量[w]	周波数 [Hz]	回転数 [r/min]	定格トルク [N・m]	タイプ/減速比	3	5	7.5	9	10	15	20	25	30	50	60	80	90	100	120	150	160	180	200	225	240
□104	400w	60	1600	2.435	10UBK	5.880	9.800		17.640	18.130	26.950	29.400	39.200	39.200	39.200	39.200		39.200	39.200	39.200	39.200		39.200
		60	1600	2.435	10HC						26.130	34.840	43.550	52.260	87.100	104.520	139.360		174.200	209.040		278.720		294.000	294.000	294.000
		60	1600	2.435	10WHD-040		8.330	12.250		15.680	22.540	28.910	34.790	38.710

10UBKタイプは39.2 N・mでトルクは頭打ちとなります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度及び発熱などの制約によります。
10WHD-040タイプは減速比 1/30をピークにトルクは低減となります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度的制約及びウォームの滑りによる発熱などの制約によります。
10HCタイプは294 N・mでトルクは頭打ちとなります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度及び発熱などの制約によります。
所用トルク≦ 減速機許容出力軸トルクとなるようサイズ選定してください。
濃いグレー下地部の減速比では出力軸回転方向はモータと逆になります。

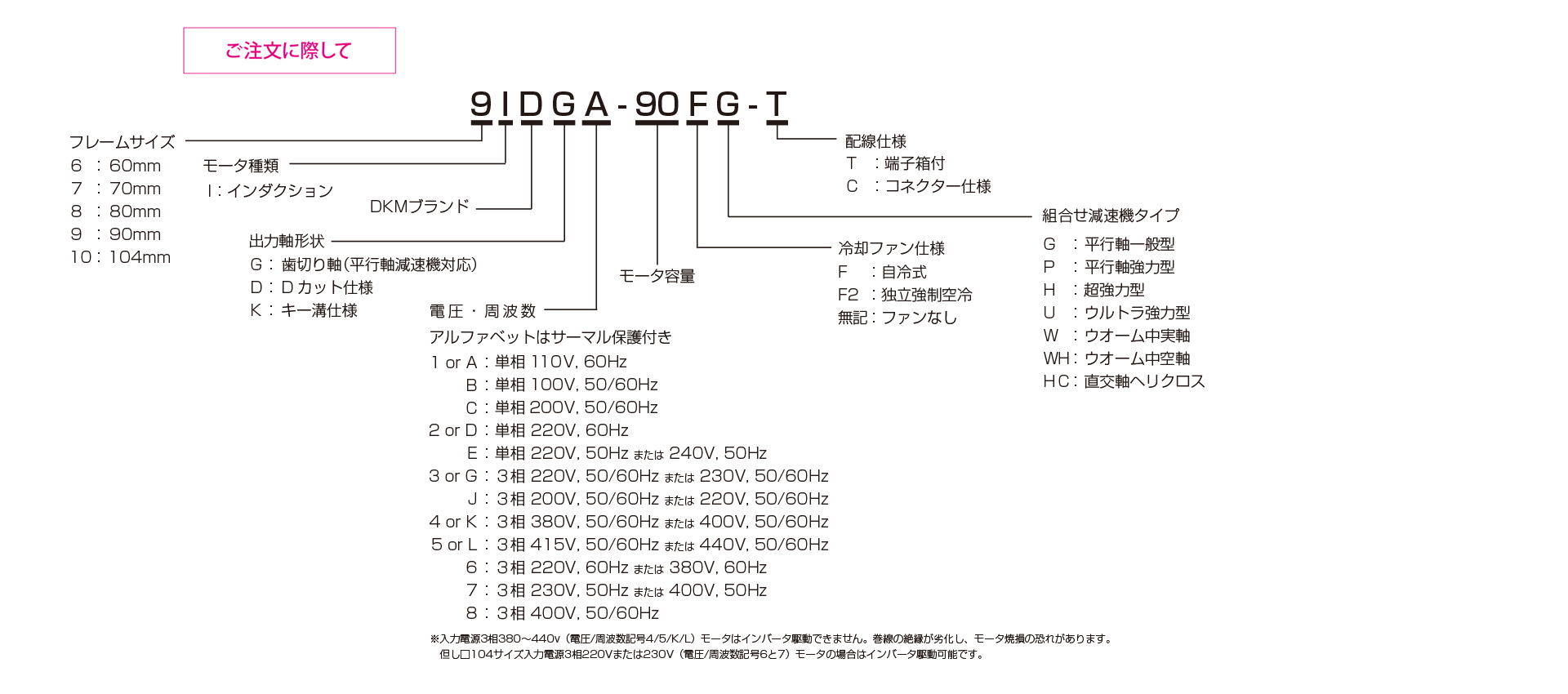

三木プーリのDKMモータ □104仕様インダクションモータご注文時の型式構成説明図
