DKMインダクションモータ（60mm）6w

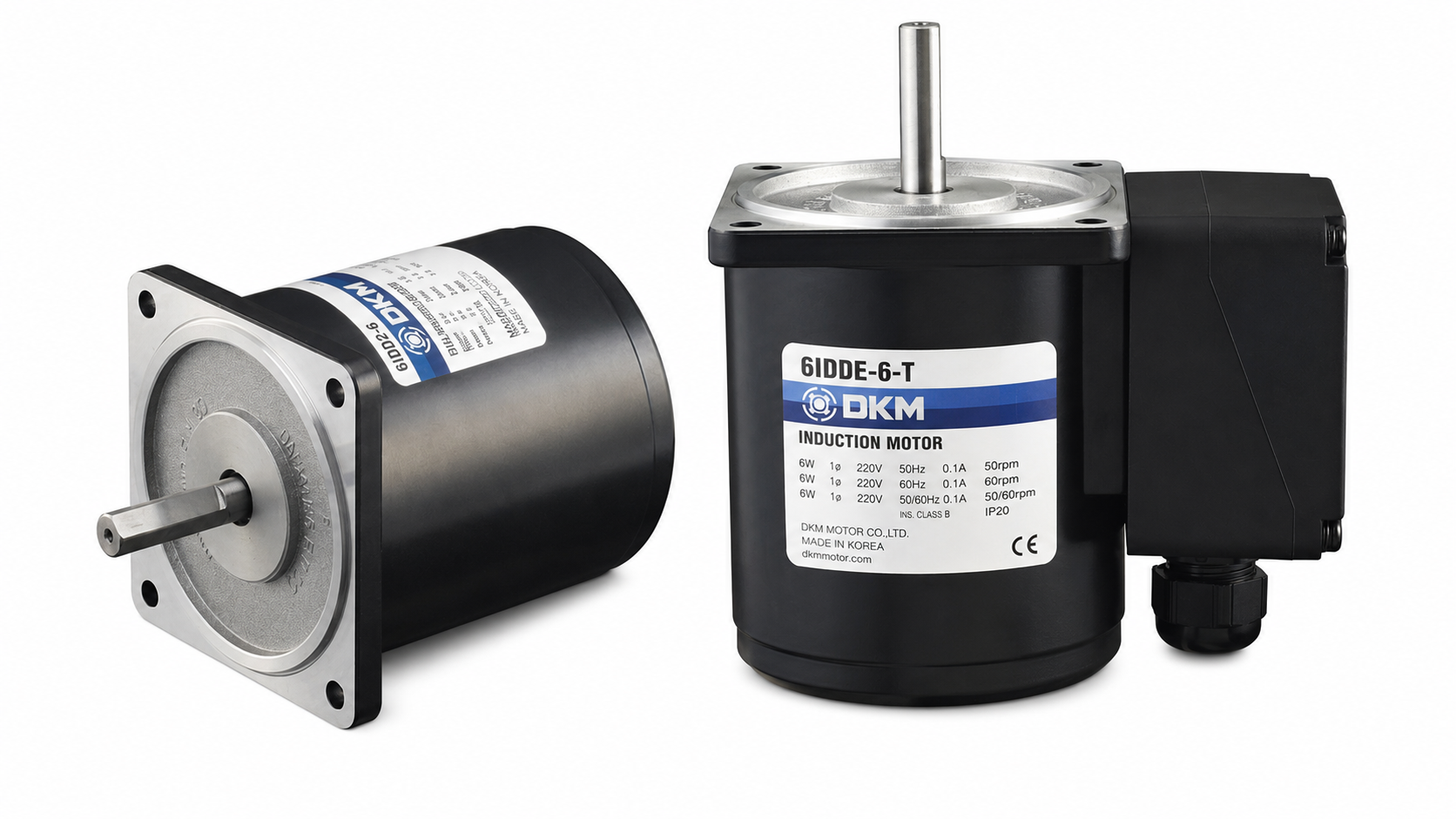

三木プーリのDKMモータ 6IDタイプインダクションモータ製品画像（取付角60mm・産業用交流モータ・駆動源）

カタログダウンロード

取り付けサイズ60mm角、モータ出力6 Wのサイズです。電源は、単相・三相、100V級・200V級をラインアップ。

【モータ仕様】□60_6w

モータ仕様表

リード線タイプ	端子箱タイプ	容量 [W]	電圧[V]	周波数 [Hz]	極数	定格 [分]	起動トルク [N･m]	回転数 [r/min.]	電流 [A]	定格トルク [N･m]	コンデンサ [μF/VAC]
6ID【】（1 or A）- 6□	6ID【】（1 or A）- 6□-T	6	単相110	60	4	連続	0.054	1550	0.21	0.038	2.5 / 250
6ID【】B - 6□	6ID【】B - 6□-T	6	単相100	50	4	連続	0.057	1250	0.22	0.047	3.0 / 250
6ID【】B - 6□	6ID【】B - 6□-T	6	単相100	60	4	連続	0.054	1550	0.21	0.038	3.0 / 250
6ID【】C - 6□	6ID【】C - 6□-T	6	単相200	50	4	連続	0.058	1250	0.11	0.047	0.8 / 450
6ID【】C - 6□	6ID【】C - 6□-T	6	単相200	60	4	連続	0.060	1550	0.11	0.038	0.8 / 450
6ID【】（2 or D）- 6 -□	6ID【】（2 or D）- 6 -□-T	6	単相220	60	4	連続	0.060	1550	0.11	0.038	0.7 / 450
6ID【】E - 6□	6ID【】E - 6□-T	6	単相220	50	4	連続	0.055	1200	0.09	0.049	0.6 / 450
6ID【】E - 6□	6ID【】E - 6□-T	6	単相240	50	4	連続	0.066	1200	0.10	0.049	0.6 / 450
6ID【】（3 or G）-6□	6ID【】（3 or G）- 6□-T	6	3相220	50	4	連続	0.120	1250	0.13	0.047	－
			3相220	60			0.090	1550	0.11	0.038
			3相230	50			0.130	1250	0.14	0.047
			3相230	60			0.100	1550	0.12	0.038

【】にはモータ出力軸タイプ記号が入ります(G：歯切軸タイプ / D：Dカット軸タイプ)。　Gは減速機取付用、Dはモータ単独使用時の出力軸になります。
( 　)には電圧/周波数記号が入ります。（アルファベット表記はサーマル保護方式ですが、 □60 6Wのみインピーダンス保護方式になります。）
□には取付ける減速機のモデル・タイプ記号が入ります。
減速機付きの場合の許容出力軸トルクはお問合せください。

【寸法】

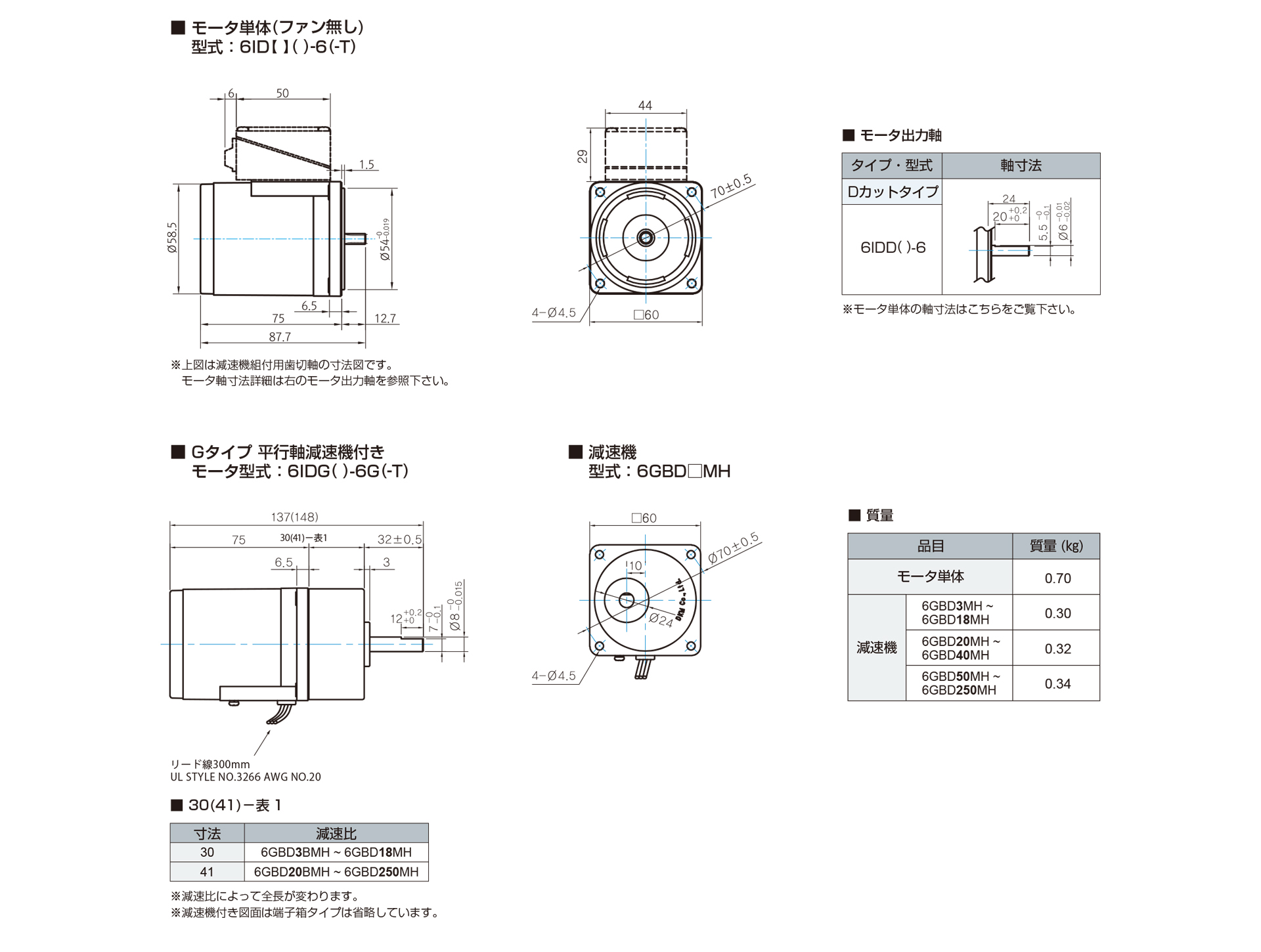

三木プーリのDKMモータ□60仕様インダクションモータ寸法図外形寸法および取付寸法を示す寸法図

減速機付き図面は端子箱をスペース都合により省略していますが取付け可能です。

【減速機付き許容出力軸トルク】□60_6w

□60 6W 減速比別許容出力軸トルク表

インダクションモータ仕様					タイプ/減速比	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200	250
サイズ	容量［W］	周波数［Hz］	回転数［r/min］	定格トルク［N・m］	タイプ/減速比	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200	250
□60	6	60	1550	0.038	6GBD	0.090	0.108	0.150	0.180	0.224	0.269	0.299	0.374	0.449	0.539	0.539	0.674	0.809	0.971	1.079	1.219	1.463	1.829	2.195	2.439	2.926	2.940	2.940	2.940	2.940
		50	1250	0.047	6GBD	0.111	0.134	0.186	0.223	0.278	0.334	0.371	0.464	0.557	0.668	0.669	0.836	1.003	1.204	1.338	1.512	1.814	2.268	2.722	2.940	2.940	2.940	2.940	2.940	2.940
		50	1200	0.049	6GBD	0.116	0.139	0.193	0.232	0.290	0.348	0.387	0.483	0.580	0.696	0.697	0.871	1.045	1.254	1.394	1.575	1.890	2.362	2.835	2.940	2.940	2.940	2.940	2.940	2.940

2.94 N・mでトルクは頭打ちとなります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度及び発熱などの制約によります。
濃いグレー下地部の減速比では出力軸回転方向はモータと逆になります。

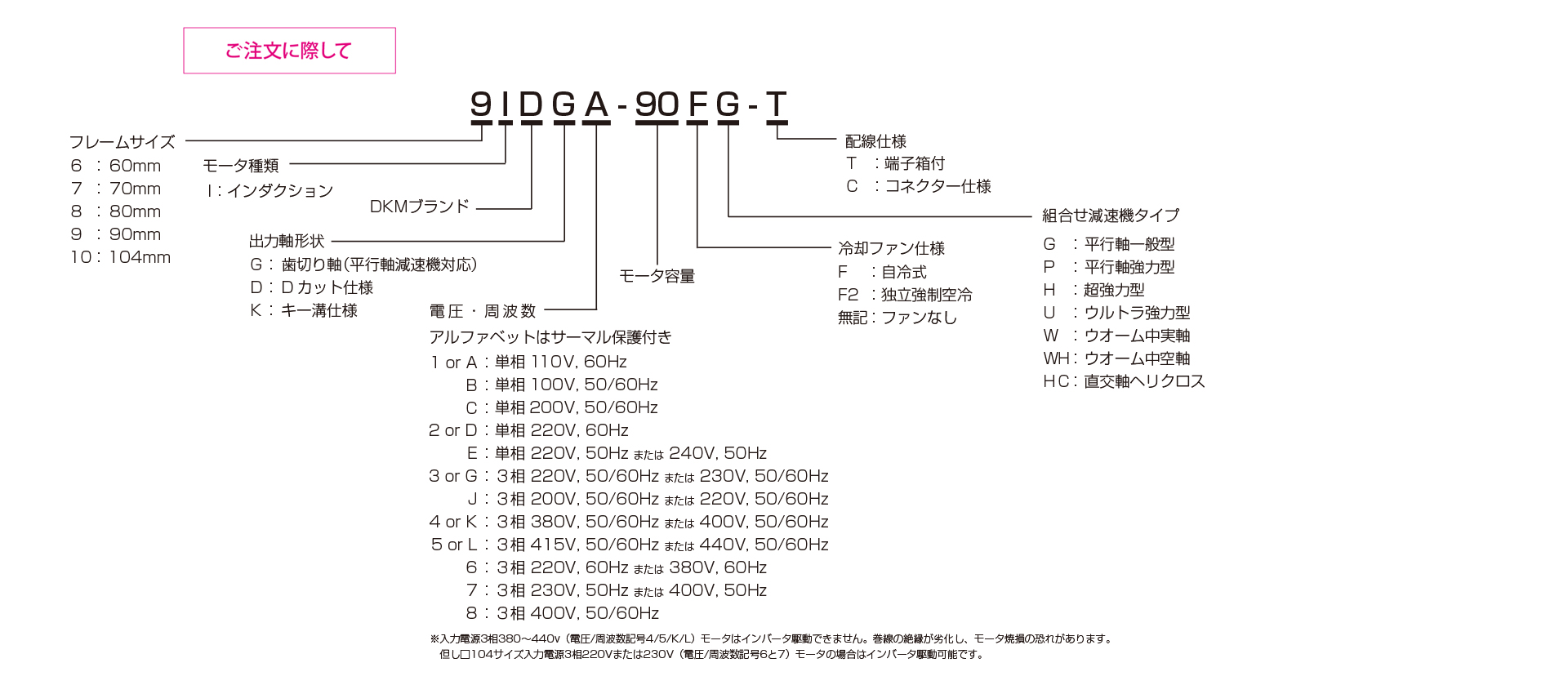

三木プーリのDKMモータ □60仕様インダクションモータご注文時の型式構成説明図
