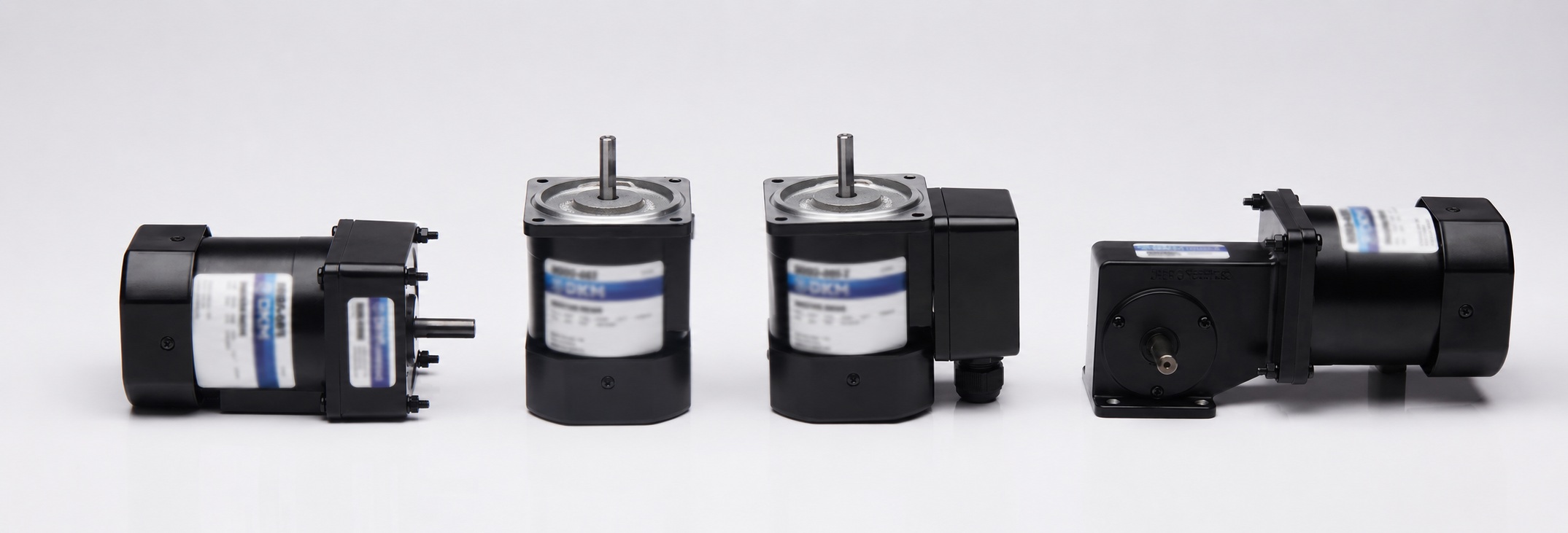

DKMインダクションモータ(70mm)6w/10w/15w

取り付けサイズ70mm角、モータ出力6 W・10 W・15 Wのサイズです。電源は、単相 100V級・200V級をラインアップ。

【モータ仕様】□70_6w

モータ仕様表
リード線タイプ 端子箱タイプ 容量
[W]
電圧
[V]
周波数
[Hz]
極数 定格
[分]
起動トルク
[N・m]
回転数
[r/min.]
電流
[A]
定格トルク
[N・m]
コンデンサ
[μF/VAC]
7ID【 】(1 or A)-6□ 7ID【 】(1 or A)- 6□-T 6 単相110 60 4 連続 0.050 1600 0.26 0.037 2.5 / 250
7ID【 】B - 6□ 7ID【 】B - 6□-T 6 単相100 50 4 連続 0.055 1300 0.28 0.045 3.0 / 250
60 0.052 1600 0.24 0.037
7ID【 】C - 6□ 7ID【 】C - 6□-T 6 単相200 50 4 連続 0.053 1300 0.17 0.045 0.8 / 450
60 0.049 1600 0.14 0.037
7ID【 】(2 or D)- 6 -□ 7ID【 】(2 or D)- 6 -□-T 6 単相220 60 4 連続 0.052 1600 0.15 0.037 0.7 / 450
7ID【 】E - 6□ 7ID【 】E - 6□-T 6 単相220 50 4 連続 0.056 1300 0.14 0.045 0.7 / 450
単相240 0.067 0.16
  • 【 】 にはモータ出力軸タイプ記号が入ります(G:歯切軸タイプ / D:Dカット軸タイプ)。Gは減速機取付用、Dはモータ単独使用時の出力軸になります。
  • (  )には電圧/周波数記号が入ります。(アルファベット表記はサーマル保護方式になります。)
  • □には取付ける減速機のモデル・タイプ記号が入ります。
  • 減速機付きの場合の許容出力軸トルクはお問合せください。

【 寸法 】

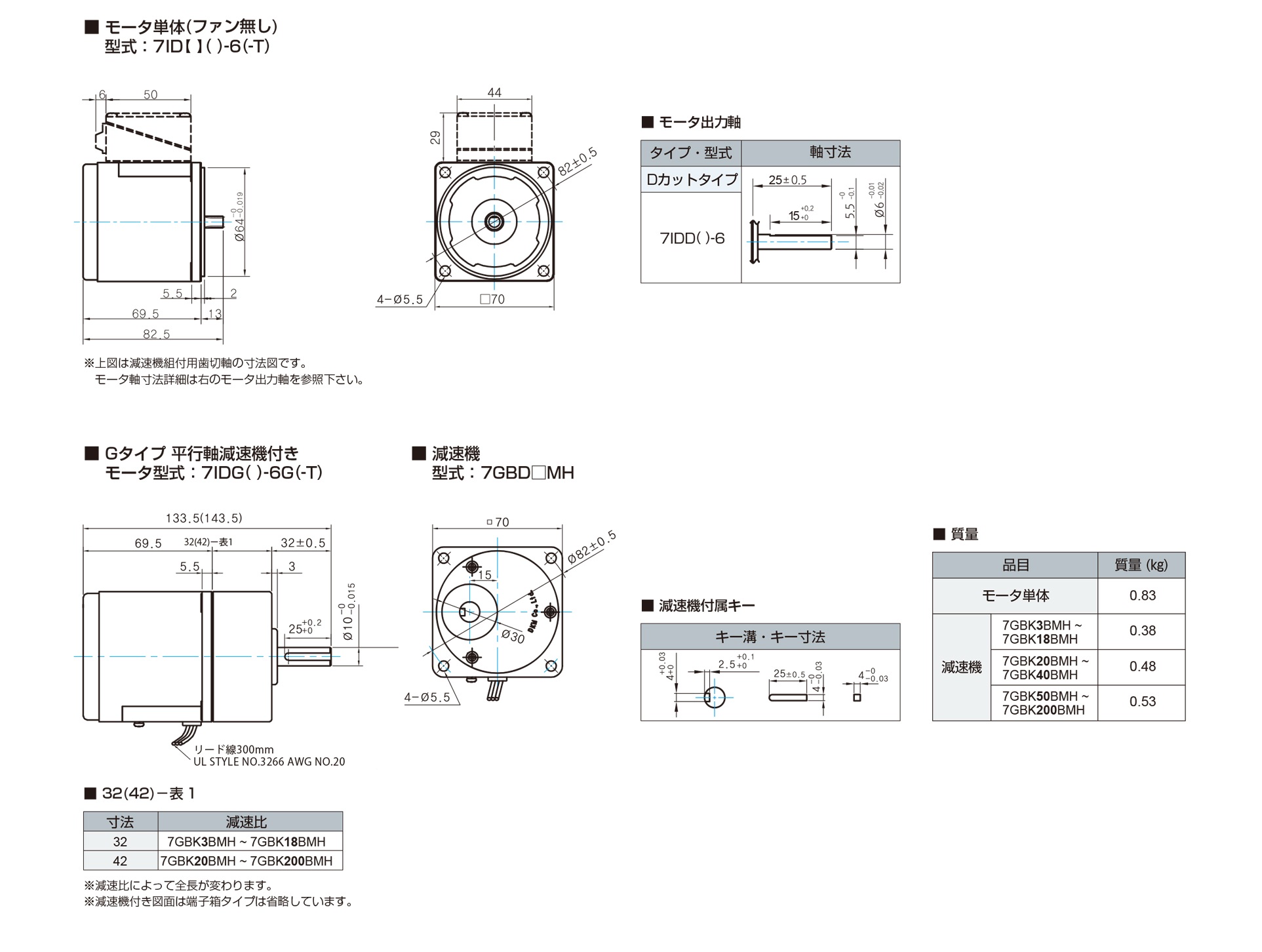

三木プーリのDKMモータ□706w仕様インダクションモータ寸法図 外形寸法および取付寸法を示す寸法図
  • 減速機付き図面は端子箱をスペース都合により省略していますが取付け可能です。

【 減速機付き許容出力軸トルク 】□70_6w

□70 6W 減速比別許容出力軸トルク表
インダクションモータ仕様 タイプ/減速比 3 3.6 5 6 7.5 9 10 12.5 15 18 20 25 30 36 40 50 60 75 90 100 120 150 180 200
サイズ 容量[w] 周波数
[Hz]
回転数
[r/min]
定格トルク
[N・m]
□70 6 60 1600 0.037 7GBK 0.087 0.104 0.145 0.174 0.217 0.261 0.290 0.362 0.435 0.522 0.523 0.653 0.784 0.941 1.045 1.181 1.417 1.772 2.126 2.362 2.835 3.544 4.252 4.725
50 1300 0.045 7GBK 0.107 0.128 0.178 0.214 0.268 0.321 0.357 0.446 0.535 0.642 0.643 0.804 0.965 1.158 1.286 1.454 1.745 2.181 2.617 2.908 3.489 4.361 4.900 4.900
  • 4.9 N・mでトルクは頭打ちとなります(赤字表記)。これは歯車・軸・キー溝・軸受・筐体などの強度及び発熱などの制約によります。
  • 濃いグレー下地部の減速比では出力軸回転方向はモータと逆になります。

【 モータ仕様 】□70_10w

モータ仕様表
リード線タイプ 端子箱タイプ 容量
[W]
電圧
[V]
周波数
[Hz]
極数 定格
[分]
起動トルク
[N・m]
回転数
[r/min.]
電流
[A]
定格トルク
[N・m]
コンデンサ
[μF/VAC]
7ID【 】(1 or A)-10□ 7ID【 】(1 or A)- 10□-T 10 単相110 60 4 連続 0.058 1550 0.29 0.063 3.0 / 250
7ID【 】B - 10□ 7ID【 】B - 10□-T 10 単相100 50 4 連続 0.068 1200 0.31 0.081 3.5 / 250
60 0.065 1550 0.27 0.063
7ID【 】C - 10□ 7ID【 】C - 10□-T 10 単相200 50 4 連続 0.069 1250 0.18 0.078 1.0 / 450
60 0.066 1550 0.16 0.063
7ID【 】(2 or D)- 10 -□ 7ID【 】(2 or D)- 10 -□-T 10 単相220 60 4 連続 0.078 1550 0.18 0.063 1.0 / 450
7ID【 】E - 10□ 7ID【 】E - 10□-T 10 単相220 50 4 連続 0.063 1200 0.16 0.081 0.8 / 450
単相240 0.076 0.18
  • 【 】 にはモータ出力軸タイプ記号が入ります(G:歯切軸タイプ / D:Dカット軸タイプ)。Gは減速機取付用、Dはモータ単独使用時の出力軸になります。
  • (  )には電圧/周波数記号が入ります。(アルファベット表記はサーマル保護方式になります。)
  • □には取付ける減速機のモデル・タイプ記号が入ります。
  • 減速機付きの場合の許容出力軸トルクはお問合せください。

【 寸法 】

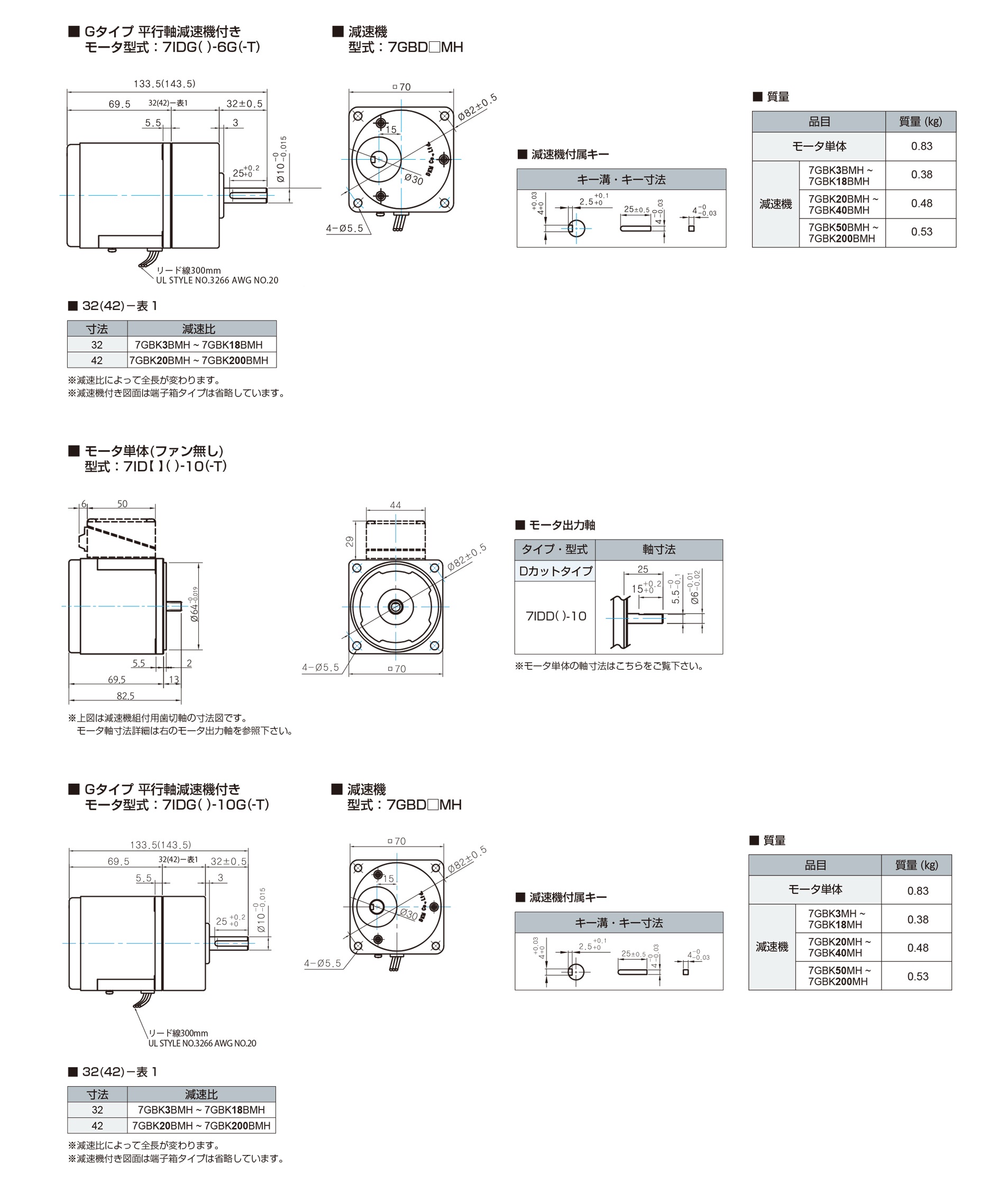

三木プーリのDKMモータ□70 10w仕様インダクションモータ寸法図 外形寸法および取付寸法を示す寸法図
  • 減速機付き図面は端子箱をスペース都合により省略していますが取付け可能です。

【 減速機付き許容出力軸トルク 】□70_10w

□70 10W 7GBK 減速比別許容出力軸トルク表
インダクションモータ仕様 タイプ/減速比 3 3.6 5 6 7.5 9 10 12.5 15 18 20 25 30 36 40 50 60 75 90 100 120 150 180 200
サイズ 容量
[W]
周波数
[Hz]
回転数
[r/min]
定格トルク
[N・m]
□70 10 60 1550 0.063 7GBK 0.150 0.180 0.249 0.299 0.374 0.449 0.499 0.624 0.748 0.898 0.899 1.124 1.349 1.618 1.798 2.032 2.439 3.048 3.658 4.064 4.877 4.900 4.900 4.900
50 1250 0.078 7GBK 0.186 0.223 0.309 0.371 0.464 0.557 0.619 0.773 0.928 1.113 1.115 1.394 1.672 2.007 2.230 2.520 3.024 3.780 4.536 4.900 4.900 4.900 4.900 4.900
50 1200 0.081 7GBK 0.193 0.232 0.322 0.387 0.483 0.580 0.644 0.805 0.966 1.160 1.161 1.452 1.742 2.090 2.323 2.625 3.150 3.937 4.725 4.900 4.900 4.900 4.900 4.900
  • 4.9 N・mでトルクは頭打ちとなります(赤字表記)。これは歯車・軸・キー溝・軸受・筐体などの強度及び発熱などの制約によります。
  • 濃いグレー下地部の減速比では出力軸回転方向はモータと逆になります。

【 モータ仕様 】□70_15w

モータ仕様表
リード線タイプ 端子箱タイプ 容量
[W]
電圧
[V]
周波数
[Hz]
極数 定格
[分]
起動トルク
[N・m]
回転数
[r/min.]
電流
[A]
定格トルク
[N・m]
コンデンサ
[μF/VAC]
7ID【 】(1 or A)-15□ 7ID【 】(1 or A)- 15□-T 15 単相110 60 4 連続 0.070 1550 0.33 0.094 3.5 / 250
7ID【 】B - 15□ 7ID【 】B - 15□-T 15 単相100 50 4 連続 0.094 1250 0.36 0.117 5.0 / 250
60 0.090 1550 0.37 0.094
7ID【 】C - 15□ 7ID【 】C - 15□-T 15 単相200 50 4 連続 0.098 1250 0.20 0.117 1.2 / 450
60 0.092 1550 0.19 0.094
7ID【 】2(2 or D)- 15□ 7ID【 】(2 or D)- 15□-T 15 単相220 60 4 連続 0.102 1600 0.19 0.091 1.2 / 450
7ID【 】E - 15□ 7ID【 】E - 15□-T 15 単相220 50 4 連続 0.094 1200 0.17 0.122 1.0 / 450
単相240 0.112 0.19
7ID【 】(3 or G)- 15□ 7ID【 】(3 or G)- 15□-T 15 3相220 50 4 連続 0.320 1300 0.27 0.113
60 0.230 1550 0.22 0.094
3相230 50 0.360 1300 0.28 0.113
60 0.250 1550 0.24 0.094
  • 【 】 にはモータ出力軸タイプ記号が入ります(G:歯切軸タイプ / D:Dカット軸タイプ)。Gは減速機取付用、Dはモータ単独使用時の出力軸になります。
  • (  )には電圧/周波数記号が入ります。(アルファベット表記はサーマル保護方式になります。
  • □には取付ける減速機のモデル・タイプ記号が入ります。
  • 減速機付きの場合の許容出力軸トルクはお問合せください。

【 寸法 】

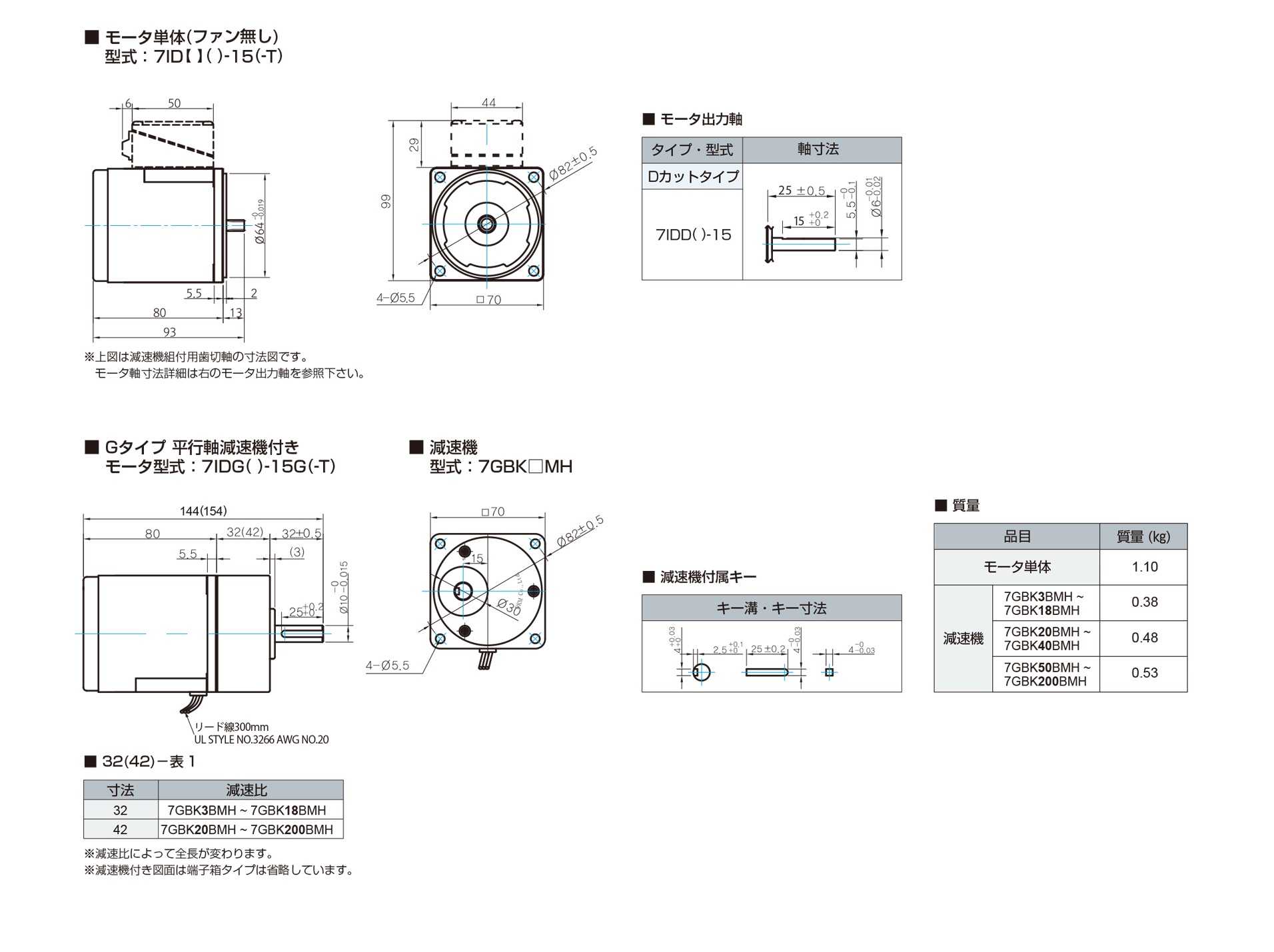

三木プーリのDKMモータ□70 15w仕様インダクションモータ寸法図 外形寸法および取付寸法を示す寸法図
  • 減速機付き図面は端子箱をスペース都合により省略していますが取付け可能です。

【 減速機付き許容出力軸トルク 】□70_15w

□70 15W 7GBK 減速比別許容出力軸トルク表
インダクションモータ仕様 タイプ/減速比 3 3.6 5 6 7.5 9 10 12.5 15 18 20 25 30 36 40 50 60 75 90 100 120 150 180 200
サイズ 容量
[W]
周波数
[Hz]
回転数
[r/min]
定格トルク
[N・m]
□70 15 60 1600 0.091 7GBK 0.217 0.261 0.362 0.435 0.544 0.652 0.725 0.906 1.087 1.305 1.306 1.633 1.960 2.352 2.613 2.953 3.544 4.430 4.900 4.900 4.900 4.900 4.900 4.900
60 1550 0.094 7GBK 0.224 0.269 0.374 0.449 0.561 0.673 0.748 0.935 1.122 1.347 1.349 1.686 2.023 2.428 2.697 3.048 3.658 4.572 4.900 4.900 4.900 4.900 4.900 4.900
50 1300 0.113 7GBK 0.268 0.321 0.446 0.535 0.669 0.803 0.892 1.115 1.338 1.606 1.608 2.010 2.412 2.894 3.216 3.635 4.361 4.900 4.900 4.900 4.900 4.900 4.900 4.900
50 1250 0.117 7GBK 0.278 0.334 0.464 0.557 0.696 0.835 0.928 1.160 1.392 1.670 1.672 2.090 2.508 3.010 3.345 3.780 4.536 4.900 4.900 4.900 4.900 4.900 4.900 4.900
50 1200 0.122 7GBK 0.290 0.348 0.483 0.580 0.725 0.870 0.966 1.208 1.450 1.740 1.742 2.177 2.613 3.136 3.484 3.937 4.725 4.900 4.900 4.900 4.900 4.900 4.900 4.900
  • 4.9 N・mでトルクは頭打ちとなります(赤字表記)。これは歯車・軸・キー溝・軸受・筐体などの強度及び発熱などの制約によります。
  • 濃いグレー下地部の減速比では出力軸回転方向はモータと逆になります。

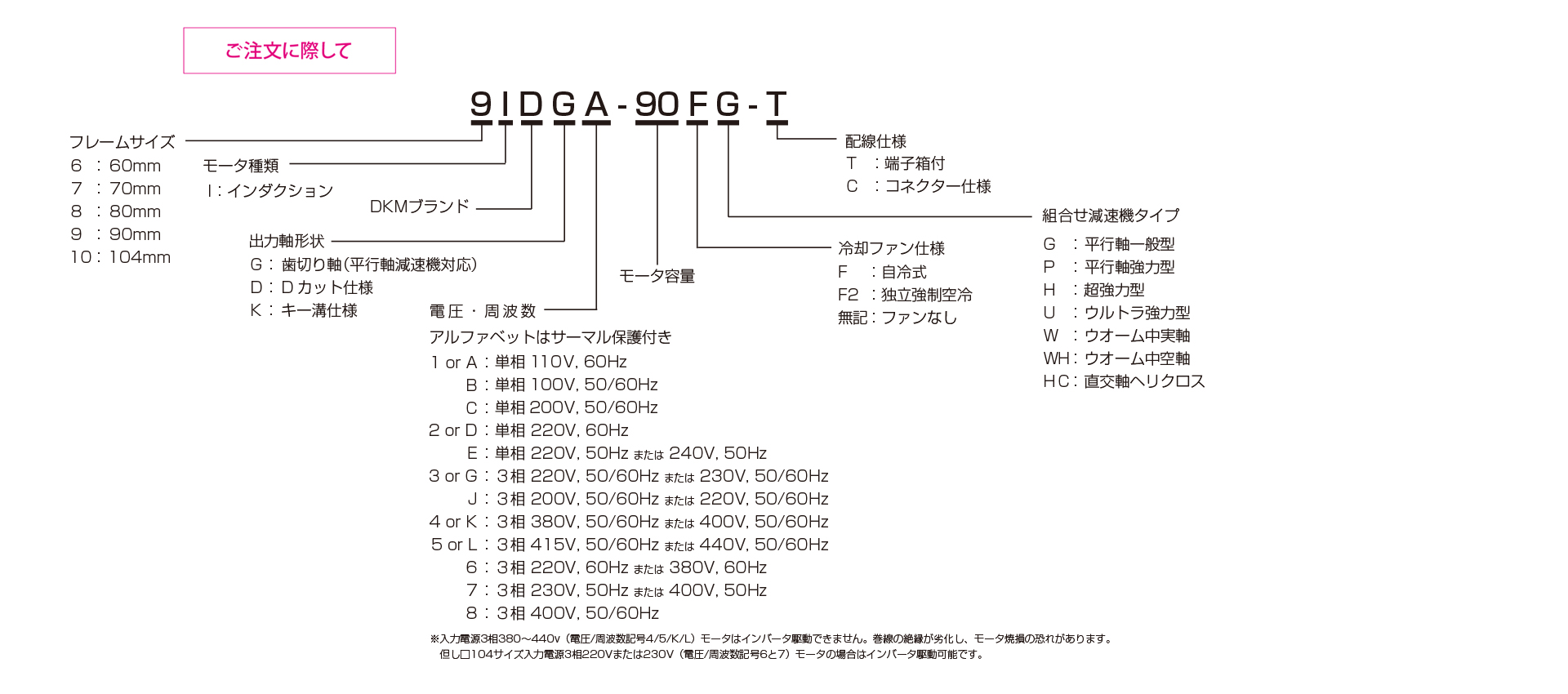

三木プーリのDKMモータ □70仕様 インダクションモータ ご注文時の型式構成説明図
