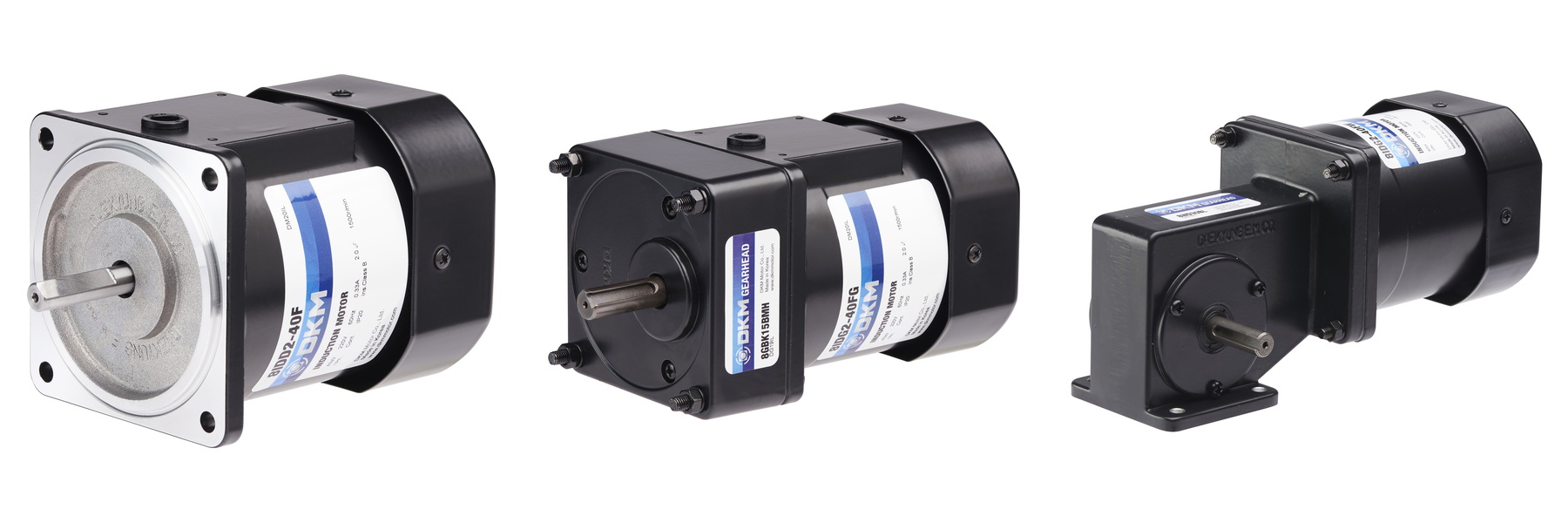

DKMインダクションモータ（80mm）15w/25w/40w

取り付けサイズ80mm角、モータ出力15 W・25 W・40 Wのサイズです。電源は、単相・三相、100V級・200V級・400V級をラインアップ。

【モータ仕様】□80_15w

モータ仕様表

リード線タイプ	端子箱タイプ	容量 [W]	電圧 [V]	周波数 [Hz]	極数	定格 [分]	起動トルク [N･m]	回転数 [r/min.]	電流 [A]	定格トルク [N･m]	コンデンサ [μF/VAC]
8ID【】（1 or A）-15□	8ID【】（1 or A）- 15□-T	15	単相110	60	4	連続	0.095	1600	0.54	0.091	3.5 / 250
8ID【】B - 15□	8ID【】B - 15□-T	15	単相100	50	4	連続	0.115	1350	0.52	0.108	5.0 / 250
8ID【】B - 15□	8ID【】B - 15□-T	15	単相100	60	4	連続	0.110	1600	0.47	0.091	5.0 / 250
8ID【】C - 15□	8ID【】C - 15□-T	15	単相200	50	4	連続	0.120	1350	0.23	0.108	1.2 / 450
8ID【】C - 15□	8ID【】C - 15□-T	15	単相200	60	4	連続	0.115	1600	0.22	0.091	1.2 / 450
8ID【】（2 or D）- 15□	8ID【】（2 or D）- 15□-T	15	単相220	60	4	連続	0.125	1600	0.23	0.091	1.2 / 450
8ID【】E - 15□	8ID【】E - 15□-T	15	単相220	50	4	連続	0.105	1300	0.23	0.112	1.0 / 450
8ID【】E - 15□	8ID【】E - 15□-T	15	単相240	50	4	連続	0.127	1300	0.25	0.112	1.0 / 450
8ID【】（3 or G）- 15□	8ID【】（3 or G）- 15□-T	15	3相220	50	4	連続	0.761	1350	0.29	0.108	－
			3相220	60			0.615	1600	0.26	0.091
			3相230	50			0.825	1350	0.32	0.108
			3相230	60			0.672	1600	0.28	0.091
8ID【】J - 15□	8ID【】J - 15□-T	15	3相200	50	4	連続	0.750	1350	0.28	0.108	－
			3相200	60			0.595	1600	0.25	0.091
			3相220	50			0.761	1350	0.29	0.108
			3相220	60			0.615	1600	0.26	0.091
8ID【】（4 or K）- 15□	8ID【】（4 or K）- 15□-T	15	3相380	50	4	連続	0.570	1350	0.12	0.108	－
			3相380	60			0.453	1600	0.11	0.091
			3相400	50			0.626	1350	0.13	0.108
			3相400	60			0.503	1600	0.12	0.091
8ID【】（5 or L）- 15□	8ID【】（5 or L）- 15□-T	15	3相415	50	4	連続	0.668	1350	0.14	0.108	－
			3相415	60			0.540	1600	0.12	0.091
			3相440	50			0.739	1350	0.15	0.108
			3相440	60			0.602	1600	0.13	0.091

【】にはモータ出力軸タイプ記号が入ります(G：歯切軸タイプ / D：Dカット軸タイプ)。Gは減速機取付用、Dはモータ単独使用時の出力軸になります。
(　 )には電圧/周波数記号が入ります。（アルファベット表記はサーマル保護方式になります。)
3相 380～440V（電圧/周波数記号 KとL）入力モータはインバータ駆動できません。巻線の絶縁が劣化し、モータ焼損の恐れがあります。
□には取付ける減速機のモデル・タイプ記号が入ります。
減速機付きの場合の許容出力軸トルクはお問合せください。

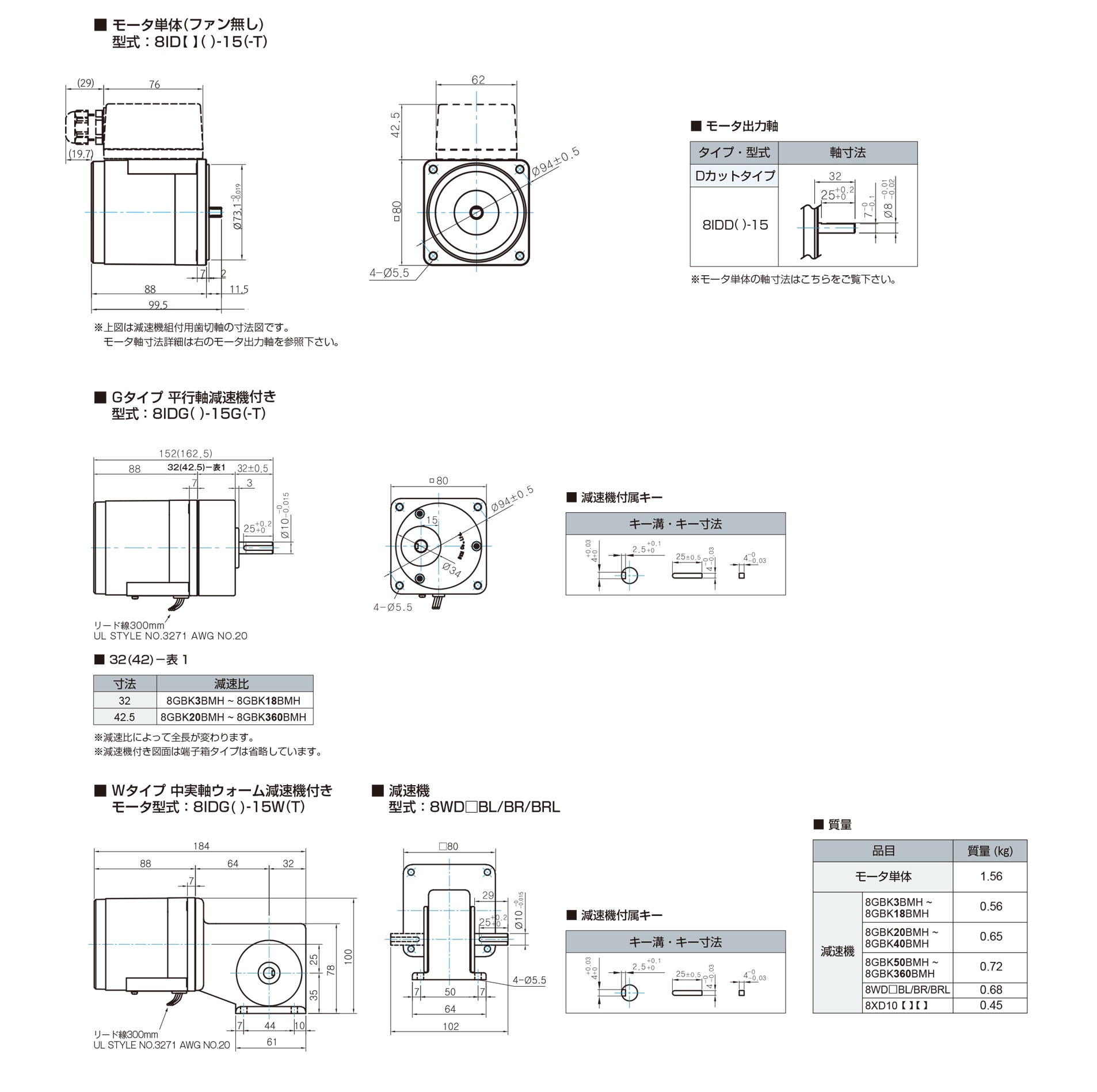

【寸法】

減速機付き図面は端子箱をスペース都合により省略していますが取付け可能です。

【減速機付き許容出力軸トルク】□80_15w

□80 15W 減速比別許容出力軸トルク表

インダクションモータ仕様					タイプ/減速比	3	3.6	5	6	7.5	9	10	12	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200	250	300	360
サイズ	容量［W］	周波数［Hz］	回転数［r/min］	定格トルク［N・m］	タイプ/減速比	3	3.6	5	6	7.5	9	10	12	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200	250	300	360
□80	15	60	1600	0.091	8GBK	0.217	0.261	0.362	0.435	0.544	0.652	0.725		0.906	1.087	1.305	1.306	1.633	1.960	2.352	2.613	2.953	3.544	4.430	5.315	5.906	7.087	7.840	7.840	7.840	7.840	7.840	7.840
		50	1350	0.108	8GBK	0.258	0.309	0.430	0.515	0.644	0.773	0.859		1.074	1.289	1.546	1.548	1.936	2.323	2.787	3.097	3.500	4.200	5.250	6.300	7.000	7.840	7.840	7.840	7.840	7.840	7.840	7.840
		50	1300	0.112	8GBK	0.268	0.321	0.446	0.535	0.669	0.803	0.892		1.115	1.338	1.606	1.608	2.010	2.412	2.894	3.216	3.635	4.361	5.452	6.542	7.269	7.840	7.840	7.840	7.840	7.840	7.840	7.840
		60	1600	0.091	8WD							0.734	0.859		1.034	1.192		1.566	1.772	2.062		2.685	2.953
		50	1350	0.108	8WD							0.870	1.018		1.225	1.413		1.856	2.100	2.444		3.182	3.500
		50	1300	0.112	8WD							0.903	1.057		1.272	1.467		1.927	2.181	2.538		3.304	3.635

8GKBタイプは7.84 N・mでトルクは頭打ちとなります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度及び発熱などの制約によります。
濃いグレー下地部の減速比では出力軸回転方向はモータと逆になります。

【モータ仕様】□80_25w

モータ仕様表

リード線タイプ	端子箱タイプ	容量 [W]	電圧 [V]	周波数 [Hz]	極数	定格 [分]	起動トルク [N･m]	回転数 [r/min.]	電流 [A]	定格トルク [N･m]	コンデンサ [μF/VAC]
8ID【】（1 or A）-25□	8ID【】（1 or A）- 25□-T	25	単相110	60	4	連続	0.163	1600	0.55	0.152	6.0 / 250
8ID【】B - 25□	8ID【】B - 25□-T	25	単相100	50	4	連続	0.145	1250	0.62	0.195	6.0 / 250
8ID【】B - 25□	8ID【】B - 25□-T	25	単相100	60	4	連続	0.135	1550	0.55	0.157	6.0 / 250
8ID【】C - 25□	8ID【】C - 25□-T	25	単相200	50	4	連続	0.145	1250	0.26	0.195	1.5 / 450
8ID【】C - 25□	8ID【】C - 25□-T	25	単相200	60	4	連続	0.140	1550	0.25	0.157	1.5 / 450
8ID【】（2 or D）- 25□	8ID【】（2 or D）- 25□-T	25	単相220	60	4	連続	0.159	1550	0.27	0.157	1.5 / 450
8ID【】E - 25□	8ID【】E - 25□-T	25	単相220	50	4	連続	0.157	1250	0.23	0.195	1.5 / 450
8ID【】E - 25□	8ID【】E - 25□-T	25	単相240	50	4	連続	0.187	1250	0.25	0.195	1.5 / 450
8ID【】（3 or G）- 25□	8ID【】（3 or G）- 25□-T	25	3相220	50	4	連続	0.761	1350	0.29	0.180	－
			3相220	60			0.615	1600	0.26	0.152
			3相230	50			0.825	1350	0.32	0.180
			3相230	60			0.672	1600	0.28	0.152
8ID【】J - 25□	8ID【】J - 25□-T	25	3相200	50	4	連続	0.750	1300	0.30	0.187	－
			3相200	60			0.595	1550	0.27	0.157
			3相220	50			0.761	1350	0.29	0.180
			3相220	60			0.615	1600	0.26	0.152
8ID【】（4 or K）- 25□	8ID【】（4 or K）- 25□-T	25	3相380	50	4	連続	0.570	1300	0.13	0.187	－
			3相380	60			0.453	1550	0.12	0.157
			3相400	50			0.626	1300	0.14	0.187
			3相400	60			0.503	1550	0.13	0.157
8ID【】（5 or L）- 25□	8ID【】（5 or L）- 25□-T	25	3相415	50	4	連続	0.668	1300	0.15	0.187	－
			3相415	60			0.540	1550	0.13	0.157
			3相440	50			0.739	1300	0.16	0.187
			3相440	60			0.602	1550	0.14	0.157

【】にはモータ出力軸タイプ記号が入ります(G：歯切軸タイプ / D：Dカット軸タイプ)。Gは減速機取付用、Dはモータ単独使用時の出力軸になります。
(　 )には電圧/周波数記号が入ります。（アルファベット表記はサーマル保護方式になります。)
3相 380～440V（電圧/周波数記号 KとL）入力モータはインバータ駆動できません。巻線の絶縁が劣化し、モータ焼損の恐れがあります。
□には取付ける減速機のモデル・タイプ記号が入ります。
減速機付きの場合の許容出力軸トルクはお問合せください。

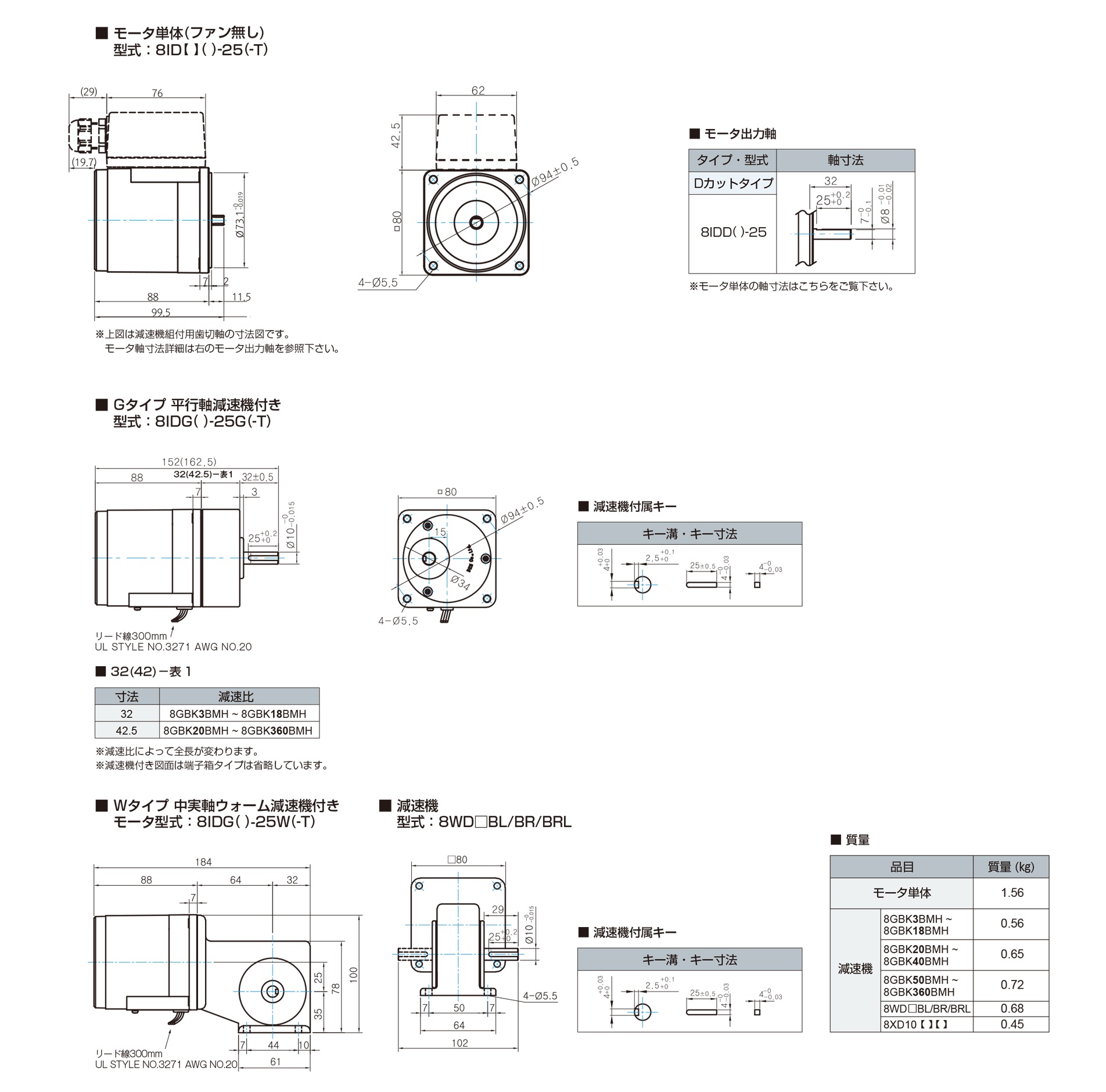

【寸法】

減速機付き図面は端子箱をスペース都合により省略していますが取付け可能です。

【減速機付き許容出力軸トルク】□80_25w

□80 25W 減速比別許容出力軸トルク表

インダクションモータ仕様					タイプ/減速比	3	3.6	5	6	7.5	9	10	12	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200	250	300	360
サイズ	容量［W］	周波数［Hz］	回転数［r/min］	定格トルク［N・m］	タイプ/減速比	3	3.6	5	6	7.5	9	10	12	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200	250	300	360
□80	25	60	1600	0.152	8GBK	0.362	0.435	0.604	0.725	0.906	1.087	1.208		1.510	1.812	2.175	2.177	2.722	3.266	3.919	4.355	4.922	5.906	7.383	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840
		60	1550	0.157	8GBK	0.374	0.449	0.624	0.748	0.935	1.122	1.247		1.559	1.871	2.245	2.248	2.810	3.372	4.046	4.495	5.081	6.097	7.621	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840
		50	1350	0.180	8GBK	0.430	0.515	0.716	0.859	1.074	1.289	1.432		1.790	2.148	2.577	2.581	3.226	3.871	4.645	5.161	5.833	7.000	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840
		50	1300	0.187	8GBK	0.446	0.535	0.743	0.892	1.115	1.338	1.487		1.859	2.230	2.676	2.680	3.350	4.020	4.824	5.360	6.058	7.269	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840
		50	1250	0.195	8GBK	0.464	0.557	0.773	0.928	1.160	1.392	1.546		1.933	2.319	2.783	2.787	3.484	4.181	5.017	5.574	6.300	7.560	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840
		60	1600	0.152	8WD							1.223	1.432		1.723	1.987		2.610	2.953	3.436		4.474	4.922
		60	1550	0.157	8WD							1.262	1.478		1.778	2.051		2.694	3.048	3.547		4.619	5.081
		50	1350	0.180	8WD							1.449	1.697		2.042	2.354		3.093	3.500	4.073		5.303	5.833
		50	1300	0.187	8WD							1.505	1.762		2.120	2.445		3.212	3.635	4.229		5.507	5.880
		50	1250	0.195	8WD							1.565	1.833		2.205	2.543		3.341	3.780	4.398		5.727	5.880

8GKBタイプは7.84 N・mでトルクは頭打ちとなります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度及び発熱などの制約によります。
濃いグレー下地部の減速比では出力軸回転方向はモータと逆になります。

【モータ仕様】□80_40w

モータ仕様表

リード線タイプ	端子箱タイプ	容量 [W]	電圧 [V]	周波数 [Hz]	極数	定格 [分]	起動トルク [N･m]	回転数 [r/min.]	電流 [A]	定格トルク [N･m]	コンデンサ [μF/VAC]
8ID【】（1 or A）-40□	8ID【】（1 or A）- 40□-T	40	単相110	60	4	連続	0.215	1550	0.65	0.252	8.0 / 250
8ID【】B - 40□	8ID【】B - 40□-T	40	単相100	50	4	連続	0.235	1200	0.73	0.325	10 / 250
8ID【】B - 40□	8ID【】B - 40□-T	40	単相100	60	4	連続	0.230	1500	0.76	0.260	10 / 250
8ID【】C - 40□	8ID【】C - 40□-T	40	単相200	50	4	連続	0.235	1200	0.33	0.325	2.5 / 450
8ID【】C - 40□	8ID【】C - 40□-T	40	単相200	60	4	連続	0.230	1500	0.36	0.260	2.5 / 450
8ID【】（2 or D）- 40 -□	8ID【】（2 or D）- 40 -□-T	40	単相220	60	4	連続	0.215	1500	0.33	0.260	2.0 / 450
8ID【】E - 40□	8ID【】E - 40□-T	40	単相220	50	4	連続	0.215	1200	0.33	0.325	2.0 / 450
8ID【】E - 40□	8ID【】E - 40□-T	40	単相240	50	4	連続	0.260	1250	0.33	0.312	2.0 / 450

【】にはモータ出力軸タイプ記号が入ります(G：歯切軸タイプ / D：Dカット軸タイプ)。Gは減速機取付用、Dはモータ単独使用時の出力軸になります。
(　 )には電圧/周波数記号が入ります。（アルファベット表記はサーマル保護方式になります。)
□には取付ける減速機のモデル・タイプ記号が入ります。
減速機付きの場合の許容出力軸トルクはお問合せください。

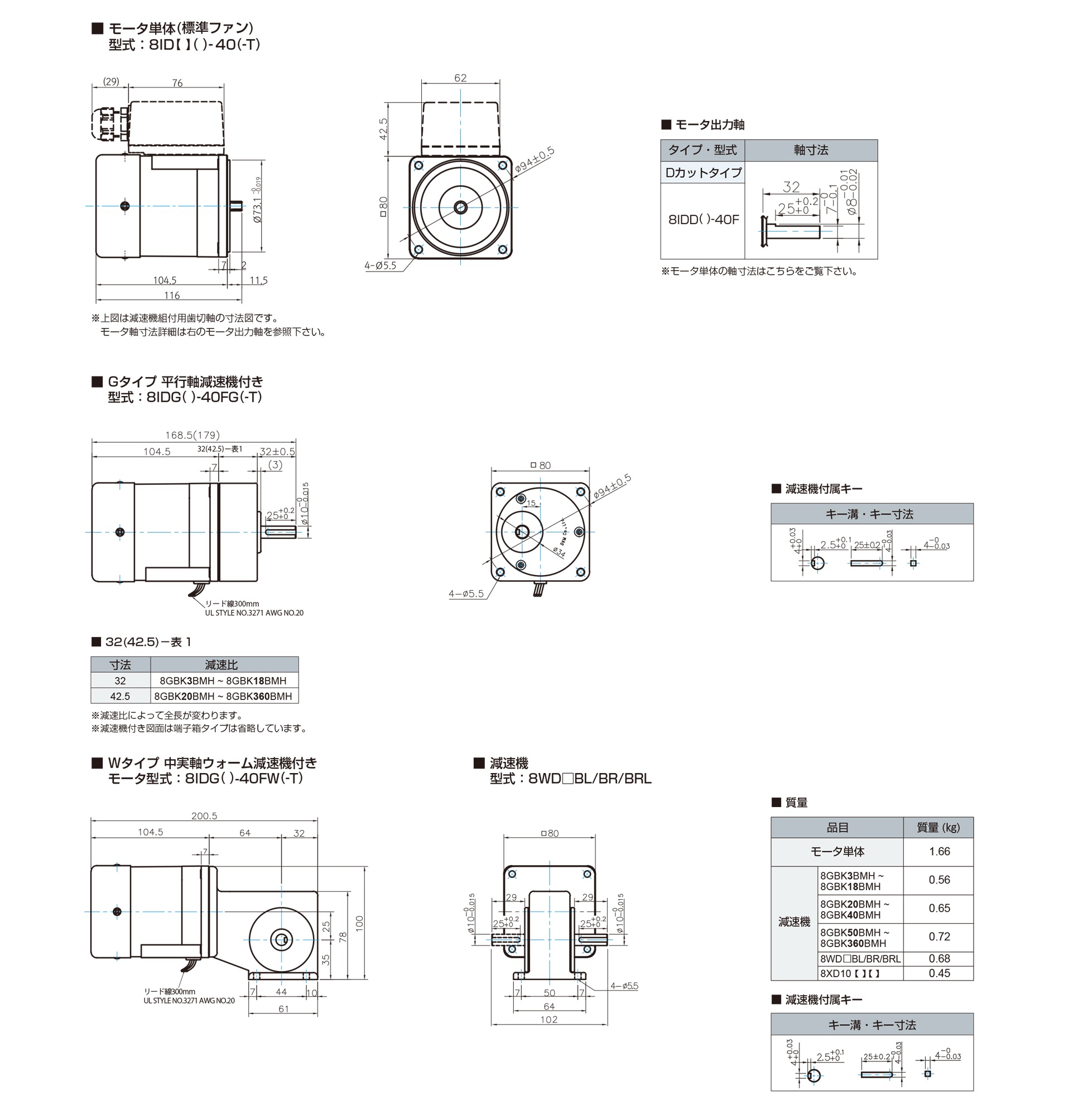

【寸法】

減速機付き図面は端子箱をスペース都合により省略していますが取付け可能です。

【減速機付き許容出力軸トルク】□80_40w

□80 40W 減速比別許容出力軸トルク表

インダクションモータ仕様					タイプ/減速比	3	3.6	5	6	7.5	9	10	12	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200	250	300	360
サイズ	容量[w]	周波数 [Hz]	回転数 [r/min]	定格トルク [N・m]	タイプ/減速比	3	3.6	5	6	7.5	9	10	12	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200	250	300	360
□80	40	60	1550	0.252	8GBK	0.600	0.720	1.000	1.200	1.500	1.800	2.000		2.500	3.001	3.601	3.606	4.507	5.408	6.490	7.211	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840
		60	1500	0.260	8GBK	0.619	0.742	1.031	1.237	1.546	1.856	2.062		2.577	3.093	3.711	3.716	4.645	5.574	6.689	7.433	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840
		50	1250	0.312	8GBK	0.743	0.892	1.238	1.486	1.857	2.229	2.477		3.096	3.715	4.458	4.464	5.580	6.696	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840
		50	1200	0.325	8GBK	0.773	0.928	1.289	1.546	1.933	2.319	2.577		3.222	3.866	4.639	4.645	5.807	6.968	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840	7.840
		60	1550	0.252	8WD							2.025	2.371		2.852	3.290		4.322	4.890	5.690		5.880	5.880
		60	1500	0.260	8WD							2.087	2.444		2.940	3.390		4.454	5.040	5.865		5.880	5.880
		50	1250	0.312	8WD							2.507	2.935		3.532	4.073		5.351	5.880	5.880		5.880	5.880
		50	1200	0.325	8WD							2.609	3.054		3.675	4.238		5.568	5.880	5.880		5.880	5.880

8GKBタイプは7.84 N・mでトルクは頭打ちとなります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度及び発熱などの制約によります。
濃いグレー下地部の減速比では出力軸回転方向はモータと逆になります。
8WDタイプは5.88 N・mでトルクは頭打ちとなります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度的制約及びウォームの滑りによる発熱などの制約によります。

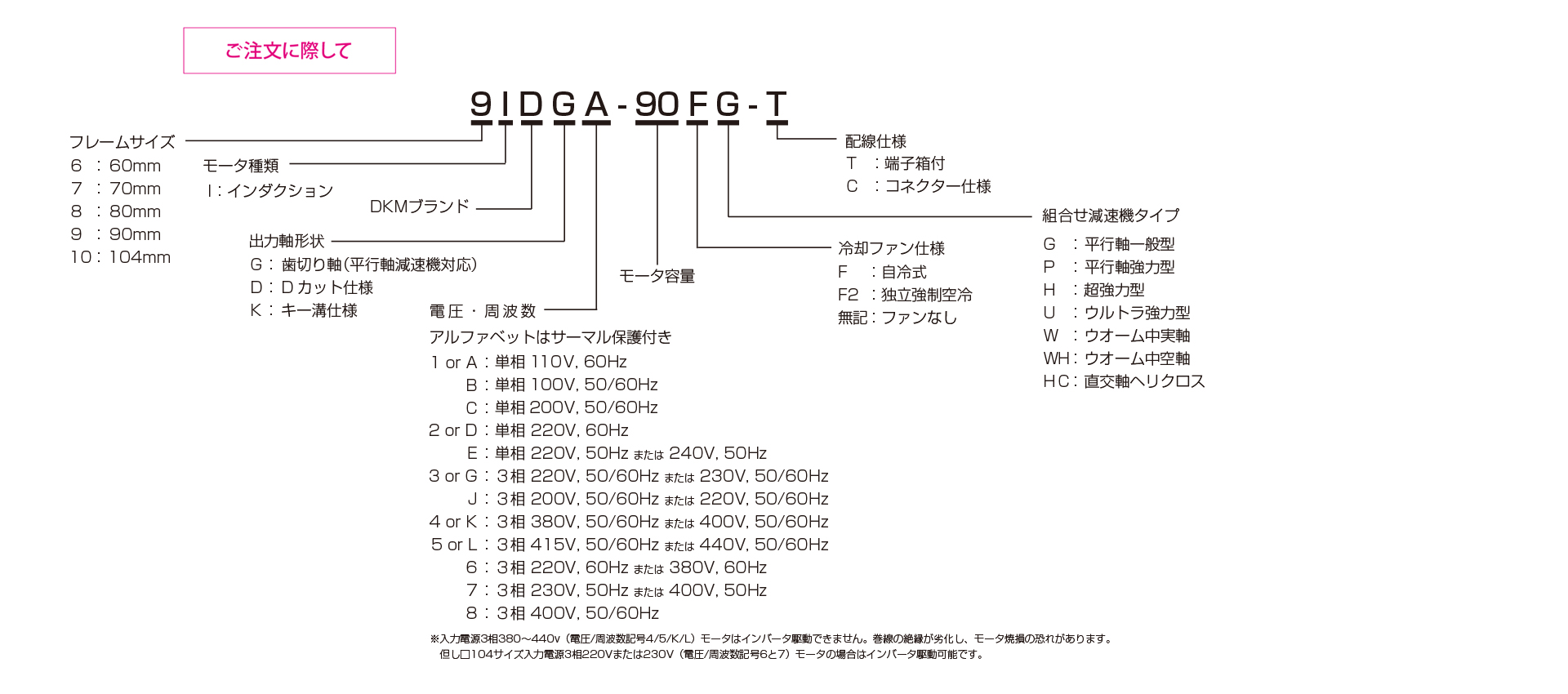

三木プーリのDKMモータ □80仕様インダクションモータご注文時の型式構成説明図

【モータ仕様】□80_15w

【 寸法 】

【 減速機付き許容出力軸トルク 】□80_15w

【 モータ仕様 】□80_25w

【 寸法 】

【 減速機付き許容出力軸トルク 】□80_25w

【 モータ仕様 】□80_40w

【 寸法 】

【 減速機付き許容出力軸トルク 】□80_40w

【寸法】

【減速機付き許容出力軸トルク】□80_15w

【モータ仕様】□80_25w

【寸法】

【減速機付き許容出力軸トルク】□80_25w

【モータ仕様】□80_40w

【寸法】

【減速機付き許容出力軸トルク】□80_40w
