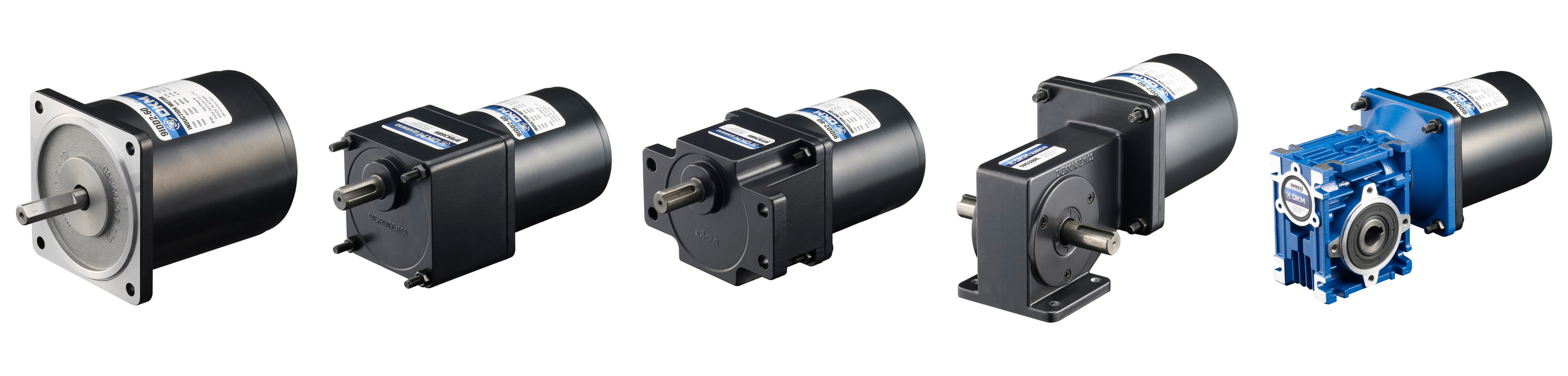

DKMインダクションモータ（90mm）40w/60w/90w/120w/150w/180w/200w

取り付けサイズ90mm角、モータ出力40 W～200 W、7種類のサイズです。電源は、単相・三相、100V級・200V級・400V級をラインアップ。

【モータ仕様】□90_40w

モータ仕様表

リード線タイプ	端子箱タイプ	容量 [W]	電圧 [V]	周波数 [Hz]	極数	定格 [分]	起動トルク [N･m]	回転数 [r/min.]	電流 [A]	定格トルク [N･m]	コンデンサ [μF/VAC]
9ID【】（1 or A）-40□	9ID【】（1 or A）- 40□-T	40	単相110	60	4	連続	0.260	1600	0.80	0.244	10 / 250
9ID【】B - 40□	9ID【】B - 40□-T	40	単相100	50	4	連続	0.220	1250	0.89	0.312	10 / 250
9ID【】B - 40□	9ID【】B - 40□-T	40	単相100	60	4	連続	0.215	1550	0.81	0.252	10 / 250
9ID【】C - 40□	9ID【】C - 40□-T	40	単相200	50	4	連続	0.290	1300	0.49	0.300	3 / 450
9ID【】C - 40□	9ID【】C - 40□-T	40	単相200	60	4	連続	0.275	1600	0.43	0.244	3 /450
9ID【】（2 or D）- 40□	9ID【】（2 or D）- 40□-T	40	単相220	60	4	連続	0.260	1600	0.45	0.244	2.5 /450
9ID【】E - 40□	9ID【】E - 40□-T	40	単相220	50	4	連続	0.210	1300	0.33	0.300	2 /450
9ID【】E - 40□	9ID【】E - 40□-T	40	単相240	50	4	連続	0.260	1300	0.36	0.300	2 /450
9ID【】（3 or G）- 40□	9ID【】（3 or G）- 40□-T	40	3相220	50	4	連続	0.990	1350	0.33	0.289	－
			3相220	60			0.790	1600	0.31	0.244
			3相230	50			1.080	1350	0.35	0.289
			3相230	60			0.850	1600	0.33	0.244
9ID【】J - 405□	9ID【】J - 40□-T	40	3相200	50	4	連続	0.960	1300	0.34	0.300	－
			3相200	60			0.740	1550	0.31	0.252
			3相220	50			0.990	1350	0.33	0.289
			3相220	60			0.790	1600	0.31	0.244
9ID【】（4 or K）- 40□	9ID【】（4 or K）- 40□-T	40	3相380	50	4	連続	1.020	1350	0.19	0.289	－
			3相380	60			0.800	1600	0.18	0.244
			3相400	50			1.110	1350	0.20	0.289
			3相400	60			0.880	1600	0.19	0.244
9ID【】（5 or L）- 40□	9ID【】（5 or L）- 40□-T	40	3相415	50	4	連続	1.000	1350	0.17	0.289	－
			3相415	60			0.800	1600	0.16	0.244
			3相440	50			1.110	1350	0.18	0.289
			3相440	60			0.890	1600	0.17	0.244

【】にはモータ出力軸タイプ記号が入ります(G：歯切軸タイプ / D：Dカット軸タイプ / K：キー溝軸タイプ)。Gは減速機取付用、DとKはモータ単独使用時の出力軸になります。
(　 )には電圧/周波数記号が入ります。（アルファベット表記はサーマル保護方式になります。)
3相 380～440V（電圧/周波数記号 KとL）入力モータはインバータ駆動できません。巻線の絶縁が劣化し、モータ焼損の恐れがあります。
□には取付ける減速機のモデル・タイプ記号が入ります。
減速機付きの場合の許容出力軸トルクはお問合せください。

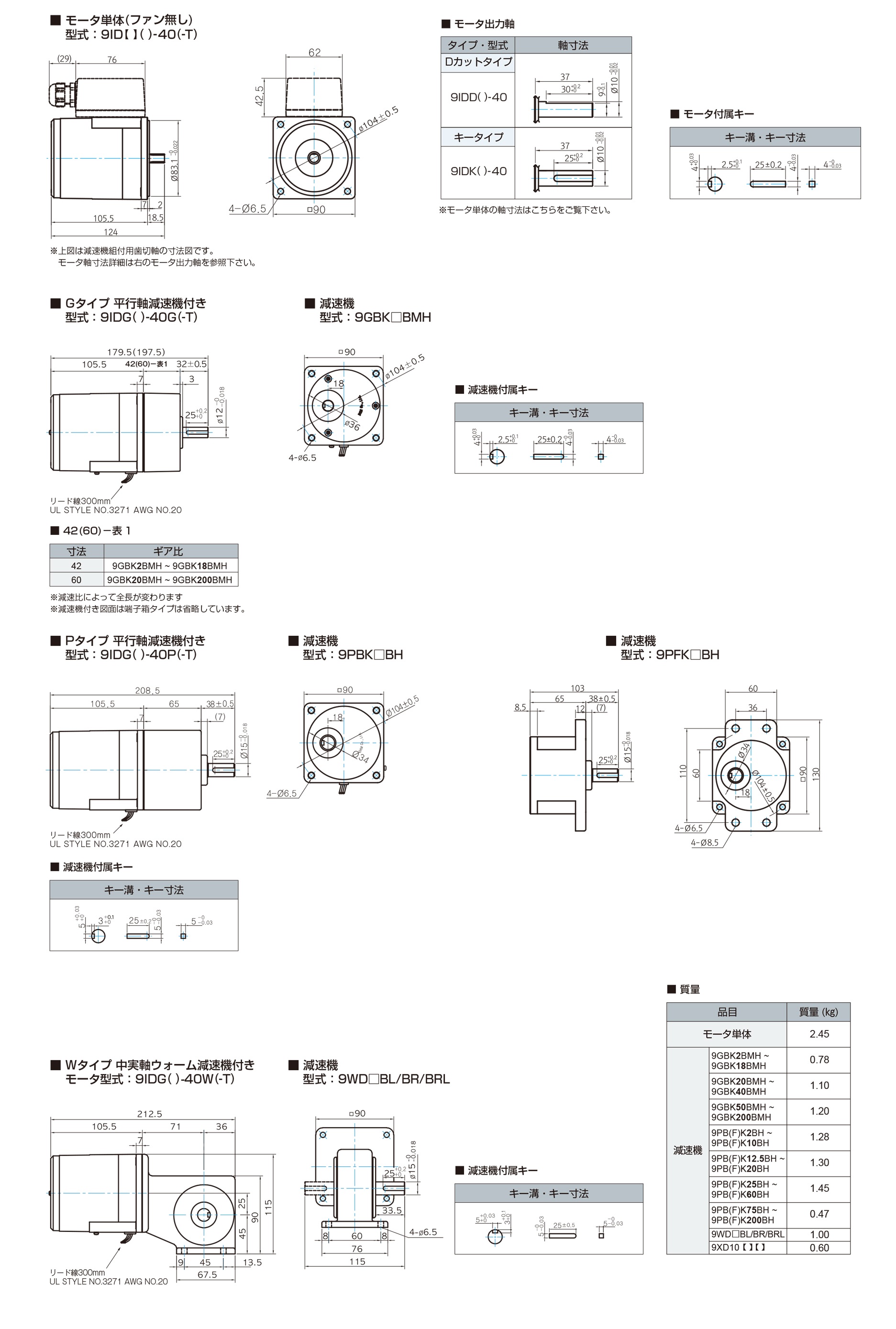

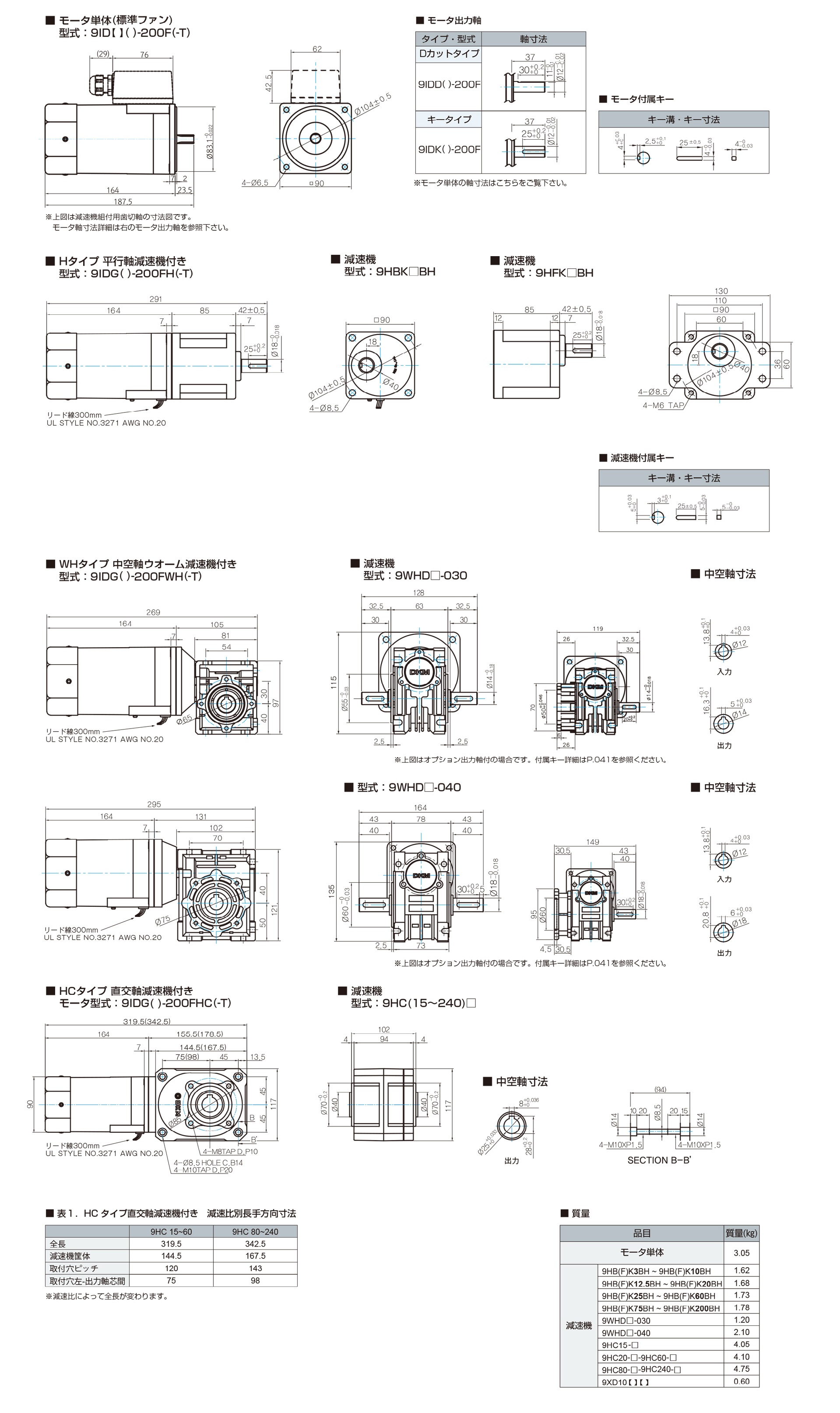

【寸法】

減速機付き図面は端子箱をスペース都合により省略していますが取付け可能です。

【減速機付き許容出力軸トルク】□90_40w

□90 40W 減速比別許容出力軸トルク表

インダクションモータ仕様					タイプ/減速比	2	3	3.6	5	6	7.5	9	10	12	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
サイズ	容量[w]	周波数 [Hz]	回転数 [r/min]	定格トルク [N・m]	タイプ/減速比	2	3	3.6	5	6	7.5	9	10	12	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
□90	40	60	1600	0.244	9GBK	0.387	0.580	0.696	0.966	1.160	1.450	1.740	1.933		2.416	2.899	3.479	3.484	4.355	5.226	6.271	6.968	7.875	9.450	9.800	9.800	9.800	9.800	9.800	9.800	9.800
		60	1550	0.252	9GBK	0.399	0.599	0.718	0.998	1.197	1.496	1.796	1.995		2.494	2.993	3.591	3.596	4.495	5.395	6.473	7.193	8.129	9.755	9.800	9.800	9.800	9.800	9.800	9.800	9.800
		50	1350	0.289	9GBK	0.458	0.687	0.825	1.145	1.375	1.718	2.062	2.291		2.864	3.436	4.124	4.129	5.161	6.194	7.433	8.258	9.333	9.800	9.800	9.800	9.800	9.800	9.800	9.800	9.800
		50	1300	0.300	9GBK	0.476	0.714	0.856	1.189	1.427	1.784	2.141	2.379		2.974	3.568	4.282	4.288	5.360	6.432	7.718	8.576	9.692	9.800	9.800	9.800	9.800	9.800	9.800	9.800	9.800
		50	1250	0.312	9GBK	0.495	0.742	0.891	1.237	1.484	1.856	2.227	2.474		3.093	3.711	4.453	4.460	5.574	6.689	8.027	8.919	9.800	9.800	9.800	9.800	9.800	9.800	9.800	9.800	9.800
		60	1600	0.244	9PBK/9PFK	0.387	0.580	0.696	0.966	1.160	1.450	1.740	1.933		2.177	2.613	3.136	3.484	3.937	4.725	5.670	6.300	7.875	9.450	10.559	12.671	14.079	16.895	19.600	19.600	19.600
		60	1550	0.252	9PBK/9PFK	0.399	0.599	0.718	0.998	1.197	1.496	1.796	1.995		2.248	2.697	3.237	3.596	4.064	4.877	5.853	6.503	8.129	9.755	10.900	13.080	14.533	17.440	19.600	19.600	19.600
		50	1350	0.289	9PBK/9PFK	0.458	0.687	0.825	1.145	1.375	1.718	2.062	2.291		2.581	3.097	3.716	4.129	4.667	5.600	6.720	7.466	9.333	11.200	12.515	15.018	16.686	19.600	19.600	19.600	19.600
		50	1300	0.300	9PBK/9PFK	0.476	0.714	0.856	1.189	1.427	1.784	2.141	2.379		2.680	3.216	3.859	4.288	4.846	5.815	6.978	7.754	9.692	11.630	12.996	15.595	17.328	19.600	19.600	19.600	19.600
		50	1250	0.312	9PBK/9PFK	0.495	0.742	0.891	1.237	1.484	1.856	2.227	2.474		2.787	3.345	4.014	4.460	5.040	6.048	7.257	8.064	10.080	12.096	13.516	16.219	18.021	19.600	19.600	19.600	19.600
		60	1600	0.244	9WD								1.957	2.291		2.756	3.179		4.176	4.725	5.498		7.159	7.875
		60	1550	0.252	9WD								2.020	2.365		2.845	3.281		4.311	4.877	5.675		7.390	8.129
		50	1350	0.289	9WD								2.319	2.715		3.267	3.767		4.949	5.600	6.516		8.485	9.333
		50	1300	0.300	9WD								2.408	2.820		3.392	3.912		5.140	5.815	6.767		8.811	9.333
		50	1250	0.312	9WD								2.505	2.932		3.528	4.069		5.345	6.048	7.037		9.163	9.333

9GKBタイプは9.8 N・mでトルクは頭打ちとなります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度及び発熱などの制約によります。
9PKB/PFKタイプは19.6 N・mでトルクは頭打ちとなります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度及び発熱などの制約によります。
所用トルク≦ 減速機許容出力軸トルクとなるようサイズ選定してください。
濃いグレー下地部の減速比では出力軸回転方向はモータと逆になります。

【モータ仕様】□90_60w

モータ仕様表

リード線タイプ	端子箱タイプ	容量 [W]	電圧 [V]	周波数 [Hz]	極数	定格 [分]	起動トルク [N･m]	回転数 [r/min.]	電流 [A]	定格トルク [N･m]	コンデンサ [μF/VAC]
9ID【】（1 or A）-60□	9ID【】（1 or A）- 60□-T	60	単相110	60	4	連続	0.43	1600	1.3	0.365	16.0 / 250
9ID【】B - 60□	9ID【】B - 60□-T	60	単相100	50	4	連続	0.480	1300	1.40	0.450	20.0 /250
9ID【】B - 60□	9ID【】B - 60□-T	60	単相100	60	4	連続	0.460	1600	1.40	0.365	20.0 /250
9ID【】C - 60□	9ID【】C - 60□-T	60	単相200	50	4	連続	0.470	1300	0.71	0.450	5.0 /450
9ID【】C - 60□	9ID【】C - 60□-T	60	単相200	60	4	連続	0.450	1600	0.69	0.365	5.0 /450
9ID【】（2 or D）- 60□	9ID【】（2 or D）- 60□-T	60	単相220	60	4	連続	0.420	1600	0.68	0.365	4.0 /450
9ID【】E - 60□	9ID【】E - 60□-T	60	単相220	50	4	連続	0.390	1300	0.48	0.450	3.5 /450
9ID【】E - 60□	9ID【】E - 60□-T	60	単相240	50	4	連続	0.480	1300	0.54	0.450	3.5 /450
9ID【】（3 or G）- 60□	9ID【】（3 or G）- 60□-T	60	3相220	50	4	連続	1.720	1350	0.59	0.433	－
			3相220	60			1.380	1600	0.53	0.365
			3相230	50			1.880	1350	0.62	0.433
			3相230	60			1.500	1600	0.56	0.365
9ID【】J - 60□	9ID【】J - 60□-T	60	3相200	50	4	連続	1.650	1300	0.57	0.450	－
			3相200	60			1.300	1550	0.52	0.377
			3相220	50			1.720	1350	0.59	0.433
			3相220	60			1.380	1600	0.53	0.365
9ID【】（4 or K）- 60□	9ID【】（4 or K）- 60□-T	60	3相380	50	4	連続	1.670	1350	0.31	0.433	－
			3相380	60			1.340	1600	0.28	0.365
			3相400	50			1.830	1350	0.34	0.433
			3相400	60			1.470	1600	0.30	0.365
9ID【】（5 or L）- 60□	9ID【】（5 or L）- 60□-T	60	3相415	50	4	連続	1.670	1350	0.29	0.433	－
			3相415	60			1.340	1600	0.26	0.365
			3相440	50			1.850	1350	0.31	0.433
			3相440	60			1.500	1600	0.28	0.365

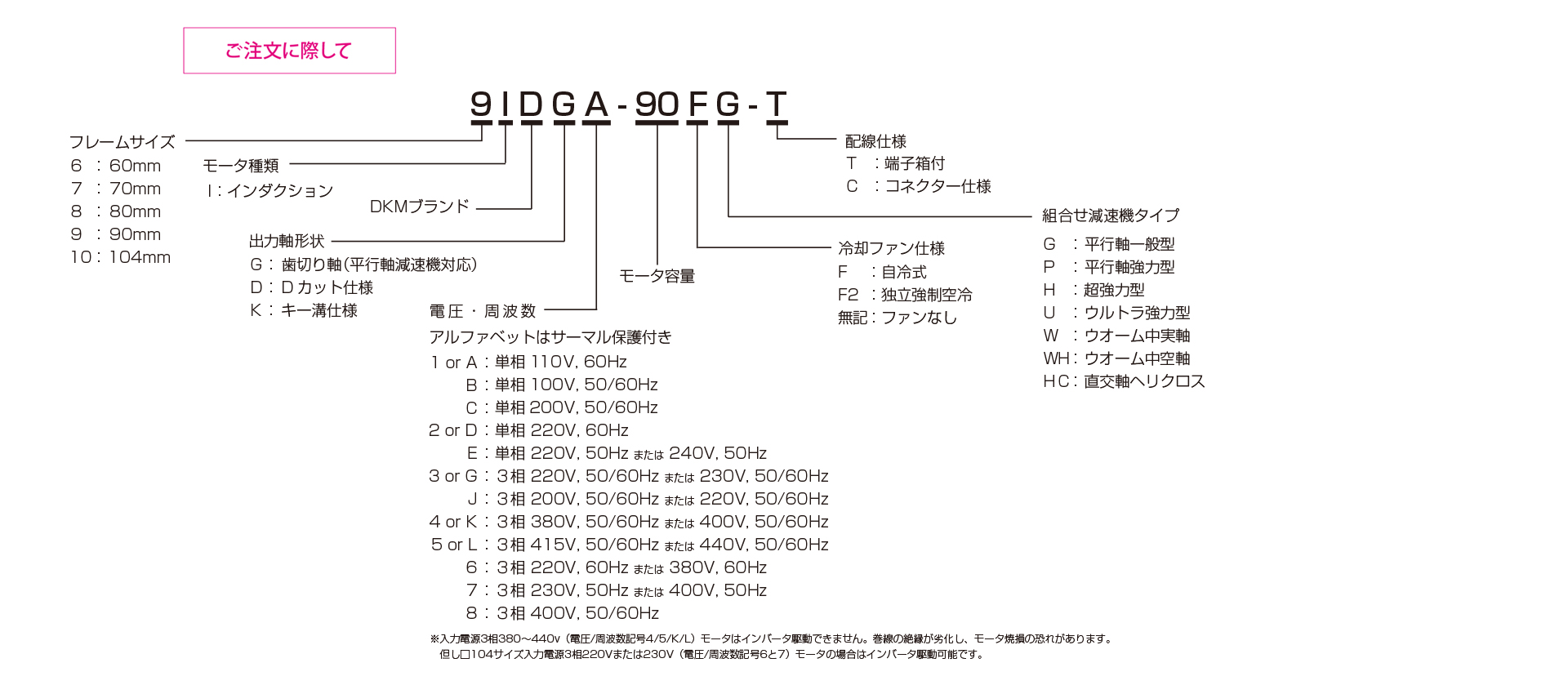

【】にはモータ出力軸タイプ記号が入ります(G：歯切軸タイプ / D：Dカット軸タイプ / K：キー溝軸タイプ)。Gは減速機取付用、DとKはモータ単独使用時の出力軸になります。
(　 )には電圧/周波数記号が入ります。（アルファベット表記はサーマル保護方式になります。)
3相 380～440V（電圧/周波数記号 KとL）入力モータはインバータ駆動できません。巻線の絶縁が劣化し、モータ焼損の恐れがあります。
□には取付ける減速機のモデル・タイプ記号が入ります。
減速機付きの場合の許容出力軸トルクはお問合せください。

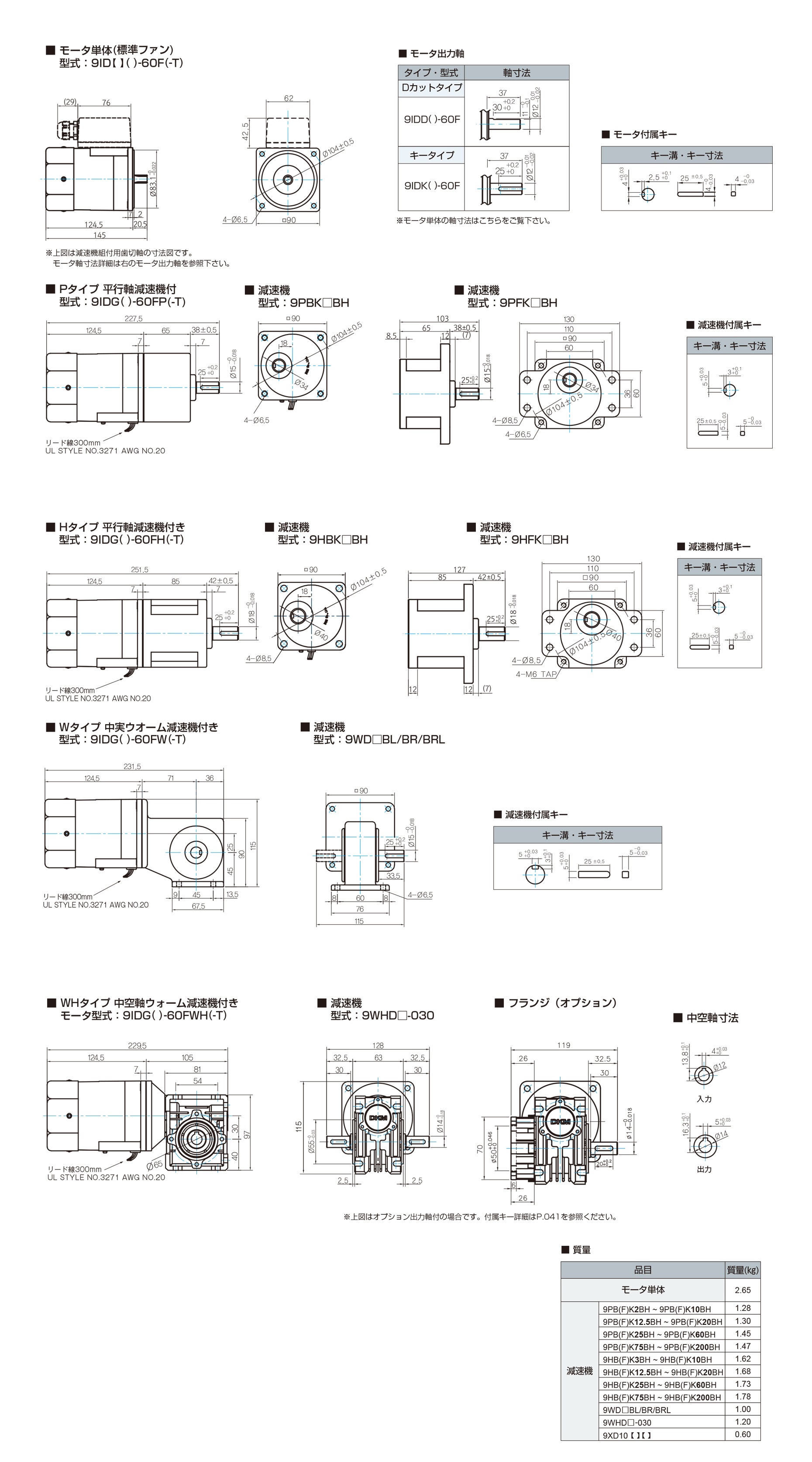

【寸法】

減速機付き図面は端子箱をスペース都合により省略していますが取付け可能です。

【減速機付き許容出力軸トルク】□90_60w

□90 60W 減速比別許容出力軸トルク表

モータ仕様					タイプ/減速比	2	3	3.6	5	6	7.5	9	10	12	12.5	15	18	20	25	30	36	40	50	60	75	80	90	100	120	150	160	180	200
サイズ	容量［W］	周波数［Hz］	回転数［r/min］	定格トルク［N・m］	タイプ/減速比	2	3	3.6	5	6	7.5	9	10	12	12.5	15	18	20	25	30	36	40	50	60	75	80	90	100	120	150	160	180	200
□90	60	60	1600	0.365	9PBK/9PFK	0.580	0.870	1.044	1.450	1.740	2.175	2.609	2.899		3.266	3.919	4.703	5.226	5.906	7.087	8.505	9.450	11.812	14.175	15.839		19.007	19.600	19.600	19.600		19.600	19.600
		60	1550	0.377	9PBK/9PFK	0.599	0.898	1.077	1.496	1.796	2.245	2.694	2.993		3.372	4.046	4.855	5.395	6.097	7.316	8.779	9.755	12.193	14.632	16.350		19.600	19.600	19.600	19.600		19.600	19.600
		50	1350	0.433	9PBK/9PFK	0.687	1.031	1.237	1.718	2.062	2.577	3.093	3.436		3.871	4.645	5.574	6.194	7.000	8.400	10.080	11.200	14.000	16.800	18.772		19.600	19.600	19.600	19.600		19.600	19.600
		50	1300	0.450	9PBK/9PFK	0.714	1.071	1.285	1.784	2.141	2.676	3.212	3.568		4.020	4.824	5.789	6.432	7.269	8.723	10.467	11.630	14.538	17.446	19.494		19.600	19.600	19.600	19.600		19.600	19.600
		60	1600	0.365	9HBK/9HFK		0.870	1.044	1.450	1.740	2.175	2.609	2.899		3.266	3.919	4.703	5.226	5.906	7.087	8.505	9.450	11.812	14.175	15.839		19.007	21.119	25.343	29.400		29.400	29.400
		60	1550	0.377	9HBK/9HFK		0.898	1.077	1.496	1.796	2.245	2.694	2.993		3.372	4.046	4.855	5.395	6.097	7.316	8.779	9.755	12.193	14.632	16.350		19.620	21.800	26.160	29.400		29.400	29.400
		50	1350	0.433	9HBK/9HFK		1.031	1.237	1.718	2.062	2.577	3.093	3.436		3.871	4.645	5.574	6.194	7.000	8.400	10.080	11.200	14.000	16.800	18.772		22.527	25.030	29.400	29.400		29.400	29.400
		50	1300	0.450	9HBK/9HFK		1.071	1.285	1.784	2.141	2.676	3.212	3.568		4.020	4.824	5.789	6.432	7.269	8.723	10.467	11.630	14.538	17.446	19.494		23.393	25.992	29.400	29.400		29.400	29.400
		60	1600	0.365	9WD								2.935	3.436		4.134	4.768		6.264	7.087	8.247		10.738	11.812
		60	1550	0.377	9WD								3.030	3.547		4.268	4.922		6.466	7.316	8.513		11.085	12.000
		50	1350	0.433	9WD								3.479	4.073		4.900	5.651		7.424	8.400	9.774		12.000	12.000
		50	1300	0.450	9WD								3.612	4.229		5.088	5.868		7.710	8.723	10.150		12.000	12.000
		60	1600	0.365	9WHD-030				1.246		1.804		2.319			3.264		4.124	4.725	5.498		6.758	7.732	8.591		10.080
		60	1550	0.377	9WHD-030				1.286		1.862		2.394			3.370		4.257	4.877	5.675		6.976	7.981	8.868		10.405
		50	1350	0.433	9WHD-030				1.476		2.138		2.749			3.869		4.887	5.600	6.516		8.009	9.163	10.182		11.946
		50	1300	0.450	9WHD-030				1.533		2.220		2.855			4.018		5.075	5.815	6.767		8.318	9.516	10.573		12.000

9PKB/PFKタイプは19.6 N・mでトルクは頭打ちとなります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度及び発熱などの制約によります。
9HKB/HFKタイプは29.4 N・mでトルクは頭打ちとなります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度及び発熱などの制約によります。
9WDタイプは12 N・mでトルクは頭打ちとなります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度的制約及びウォームの滑りによる発熱などの制約によります。
濃いグレー下地部の減速比では出力軸回転方向はモータと逆になります。

【モータ仕様】□90_90w

モータ仕様表

リード線タイプ	端子箱タイプ	容量 [W]	電圧 [V]	周波数 [Hz]	極数	定格 [分]	起動トルク [N･m]	回転数 [r/min.]	電流 [A]	定格トルク [N･m]	コンデンサ [μF/VAC]
9ID【】1(A)-90□	9ID【】1(A)-90□-T	90	単相110	60	4	連続	0.500	1600	1.80	0.548	20.0 /250
9ID【】B - 90□	9ID【】B - 90□-T	90	単相100	50	4	連続	0.590	1300	1.80	0.674	25.0 /250
9ID【】B - 90□	9ID【】B - 90□-T	90	単相100	60	4	連続	0.540	1600	1.85	0.548	25.0 /250
9ID【】C - 90□	9ID【】C - 90□-T	90	単相200	50	4	連続	0.570	1300	1.10	0.674	6.0 /450
9ID【】C - 90□	9ID【】C - 90□-T	90	単相200	60	4	連続	0.520	1600	0.94	0.548	6.0 /450
9ID【】2(D)-90□	9ID【】2(D)-90□-T	90	単相220	60	4	連続	0.500	1600	1.00	0.548	5.0 /450
9ID【】E - 90□	9ID【】E - 90□-T	90	単相220	50	4	連続	0.530	1300	0.70	0.674	5.0 /450
9ID【】E - 90□	9ID【】E - 90□-T	90	単相240	50	4	連続	0.630	1300	0.76	0.674	5.0 /450
9ID【】3(G)-90□	9ID【】3(G)-90□-T	90	3相220	50	4	連続	2.050	1350	0.65	0.649	－
			3相220	60			1.620	1600	0.60	0.548
			3相230	50			2.200	1350	0.68	0.649
			3相230	60			1.760	1600	0.63	0.548
9ID【】J - 90□	9ID【】J - 90□-T	90	3相200	50	4	連続	1.850	1300	0.65	0.674	－
			3相200	60			1.400	1550	0.60	0.566
			3相220	50			2.050	1350	0.65	0.649
			3相220	60			1.620	1600	0.60	0.548
9ID【】4(K)-90□	9ID【】4(K)-90□-T	90	3相380	50	4	連続	2.000	1350	0.35	0.649	－
			3相380	60			1.570	1600	0.33	0.548
			3相400	50			2.180	1350	0.37	0.649
			3相400	60			1.730	1600	0.35	0.548
9ID【】5(L)-90□	9ID【】5(L)-90□-T	90	3相415	50	4	連続	2.050	1350	0.33	0.649	－
			3相415	60			1.620	1600	0.31	0.548
			3相440	50			2.270	1350	0.36	0.649
			3相440	60			1.810	1600	0.33	0.548

【】にはモータ出力軸タイプ記号が入ります(G：歯切軸タイプ / D：Dカット軸タイプ / K：キー溝軸タイプ)。Gは減速機取付用、DとKはモータ単独使用時の出力軸になります。
(　 )には電圧/周波数記号が入ります。（アルファベット表記はサーマル保護方式になります。)
3相 380～440V（電圧/周波数記号 KとL）入力モータはインバータ駆動できません。巻線の絶縁が劣化し、モータ焼損の恐れがあります。
□には取付ける減速機のモデル・タイプ記号が入ります。
減速機付きの場合の許容出力軸トルクはお問合せください。

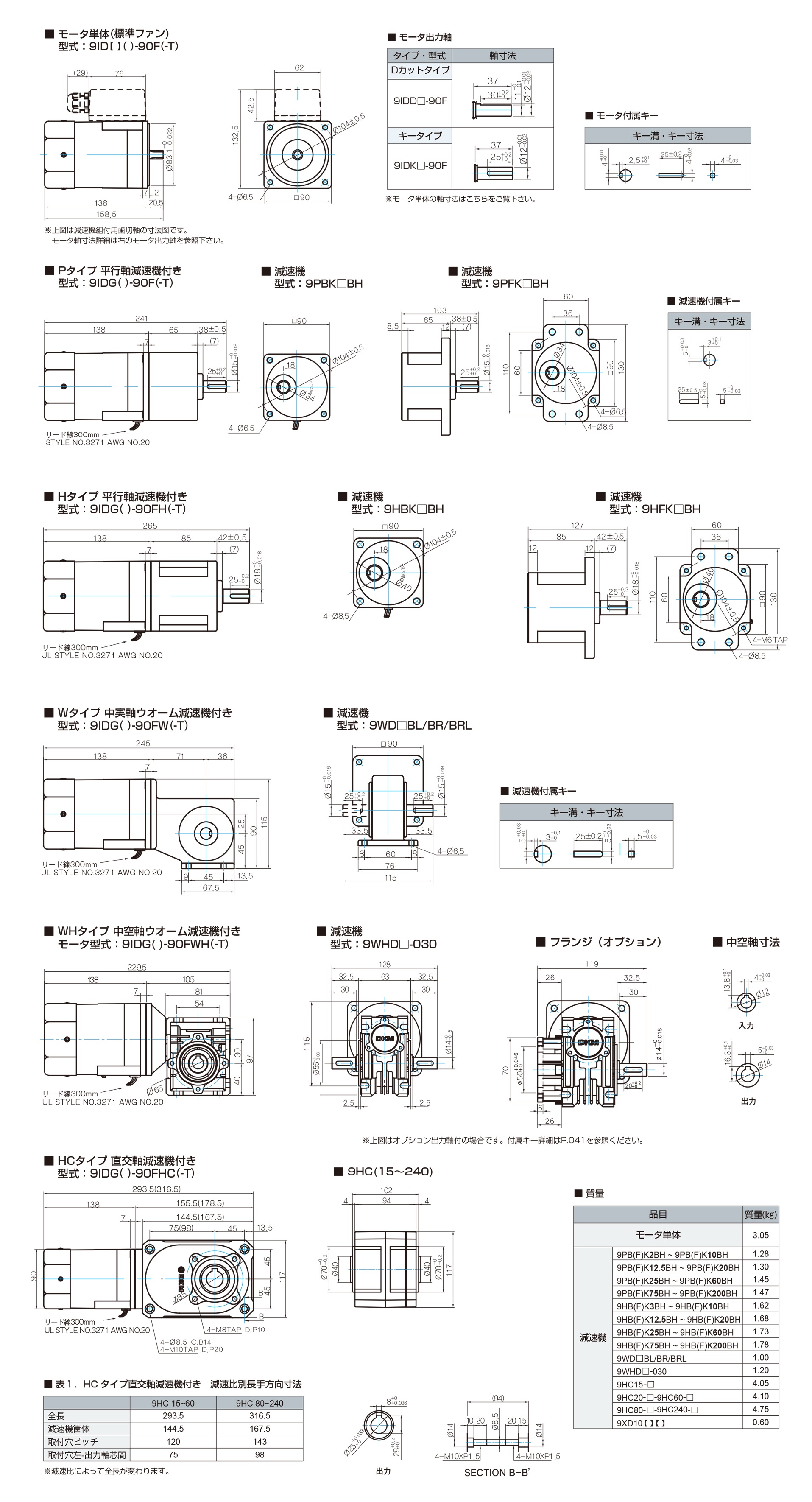

【寸法】

減速機付き図面は端子箱をスペース都合により省略していますが取付け可能です。

【減速機付き許容出力軸トルク】□90_90w

□90 90W 減速比別許容出力軸トルク表

インダクションモータ仕様					タイプ/減速比	2	3	3.6	5	6	7.5	9	10	12	12.5	15	18	20	25	30	36	40	50	60	75	80	90	100	120	150	160	180	200	225	240
サイズ	容量［W］	周波数［Hz］	回転数［r/min］	定格トルク［N・m］	タイプ/減速比	2	3	3.6	5	6	7.5	9	10	12	12.5	15	18	20	25	30	36	40	50	60	75	80	90	100	120	150	160	180	200	225	240
□90	90	60	1600	0.548	9PBK/9PFK	0.870	1.305	1.566	2.175	2.609	3.262	3.914	4.349		4.899	5.879	7.055	7.839	8.859	10.631	12.757	14.175	17.718	19.600	19.600		19.600	19.600	19.600	19.600		19.600	19.600
		60	1550	0.566	9PBK/9PFK	0.898	1.347	1.616	2.245	2.694	3.367	4.040	4.489		5.057	6.069	7.283	8.092	9.145	10.974	13.169	14.632	18.290	19.600	19.600		19.600	19.600	19.600	19.600		19.600	19.600
		50	1350	0.649	9PBK/9PFK	1.031	1.546	1.856	2.577	3.093	3.866	4.639	5.154		5.807	6.968	8.362	9.291	10.500	12.600	15.120	16.800	19.600	19.600	19.600		19.600	19.600	19.600	19.600		19.600	19.600
		50	1300	0.674	9PBK/9PFK	1.071	1.606	1.927	2.676	3.212	4.014	4.817	5.353		6.030	7.236	8.683	9.648	10.904	13.084	15.701	17.446	19.600	19.600	19.600		19.600	19.600	19.600	19.600		19.600	19.600
		60	1600	0.548	9HBK/9HFK		1.305	1.566	2.175	2.609	3.262	3.914	4.349		4.899	5.879	7.055	7.839	8.859	10.631	12.757	14.175	17.718	21.262	23.759		28.510	29.400	29.400	29.400		29.400	29.400
		60	1550	0.566	9HBK/9HFK		1.347	1.616	2.245	2.694	3.367	4.040	4.489		5.057	6.069	7.283	8.092	9.145	10.974	13.169	14.632	18.290	21.948	24.525		29.400	29.400	29.400	29.400		29.400	29.400
		50	1350	0.649	9HBK/9HFK		1.546	1.856	2.577	3.093	3.866	4.639	5.154		5.807	6.968	8.362	9.291	10.500	12.600	15.120	16.800	20.999	25.199	28.158		29.400	29.400	29.400	29.400		29.400	29.400
		50	1300	0.674	9HBK/9HFK		1.606	1.927	2.676	3.212	4.014	4.817	5.353		6.030	7.236	8.683	9.648	10.904	13.084	15.701	17.446	21.807	26.169	29.241		29.400	29.400	29.400	29.400		29.400	29.400
		60	1600	0.548	9WD								4.403	5.154		6.201	7.152		9.396	10.631	12.371		14.000	12.000
		60	1550	0.566	9WD								4.545	5.321		6.401	7.382		9.699	10.974	12.770		14.000	12.000
		50	1350	0.649	9WD								5.218	6.109		7.350	8.476		11.136	12.600	14.661		14.000	12.000
		50	1300	0.674	9WD								5.419	6.344		7.632	8.802		11.564	13.084	15.000		14.000	12.000
		60	1600	0.548	9WHD-030				1.868		2.706		3.479			4.897		6.185	7.087	8.247		10.137	11.597	12.886		13.000
		60	1550	0.566	9WHD-030				1.929		2.793		3.591			5.055		6.385	7.316	8.513		10.464	11.972	13.302		13.000
		50	1350	0.649	9WHD-030				2.214		3.207		4.124			5.803		7.331	8.400	9.774		12.014	13.745	15.272		13.000
		50	1300	0.674	9WHD-030				2.300		3.331		4.282			6.027		7.613	8.723	10.150		12.476	14.274	15.270		13.000
		60	1600	0.548	9HC											5.879		7.839	70.000	11.758		15.678	19.597	23.517		31.356		39.195	47.034		62.712		78.390	88.189	94.068
		60	1550	0.566	9HC											6.069		8.092	10.115	12.138		16.184	20.230	24.276		32.367		40.459	48.551		64.735		80.919	91.033	97.102
		50	1350	0.649	9HC											6.968		9.291	11.613	13.936		18.581	23.227	27.872		37.163		46.453	55.744		74.325		92.907	104.520	111.488
		50	1300	0.674	9HC											7.236		9.648	12.060	14.472		19.296	24.120	28.944		38.592		48.240	57.888		77.184		96.480	108.540	115.776

9PKB/PFKタイプは19.6 N・mでトルクは頭打ちとなります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度及び発熱などの制約によります。
9HKB/HFKタイプは29.4 N・mでトルクは頭打ちとなります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度及び発熱などの制約によります。
9WDタイプは減速比 1/36でトルクは頭打ち・低減となります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度的制約及びウォームの滑りによる発熱などの制約によります。
所用トルク≦ 減速機許容出力軸トルクとなるようサイズ選定してください。
濃いグレー下地部の減速比では出力軸回転方向はモータと逆になります。

【モータ仕様】□90_120w

モータ仕様表

リード線タイプ	端子箱タイプ	容量 [W]	電圧 [V]	周波数 [Hz]	極数	定格 [分]	起動トルク [N･m]	回転数 [r/min.]	電流 [A]	定格トルク [N･m]	コンデンサ [μF/VAC]
9ID【】（1 or A）-120□	9ID【】（1 or A）- 120□-T	120	単相110	60	4	連続	0.650	1600	2.00	0.731	25.0 /250
9ID【】2（D）- 120□	9ID【】（2 or D）- 120□-T	120	単相220	60	4	連続	0.620	1600	1.04	0.731	6.0 /450
9ID【】E - 120□	9ID【】E - 120□-T	120	単相220	50	4	連続	0.640	1250	0.90	0.935	6.0 /450
9ID【】E - 120□	9ID【】E - 120□-T	120	単相240	50	4	連続	0.750	1250	1.00	0.935	6.0 /450
9ID【】（3 or G）- 120□	9ID【】（3 or G）- 120□-T	120	3相220	50	4	連続	2.440	1300	0.88	0.899	－
			3相220	60			2.000	1600	0.71	0.731
			3相230	50			2.700	1350	0.86	0.866
			3相230	60			2.170	1600	0.76	0.731
9ID【】（4 or K）- 120□	9ID【】（4 or K）- 120□-T	120	3相380	50	4	連続	2.430	1300	0.50	0.899	－
			3相380	60			1.990	1600	0.41	0.731
			3相400	50			2.710	1350	0.49	0.866
			3相400	60			2.190	1600	0.43	0.731
9ID【】（5 or L）- 120□	9ID【】（5 or L）- 120□-T	120	3相415	50	4	連続	2.430	1300	0.47	0.899	－
			3相415	60			1.990	1600	0.37	0.731
			3相440	50			2.750	1350	0.47	0.866
			3相440	60			2.220	1600	0.40	0.731

【】にはモータ出力軸タイプ記号が入ります(G：歯切軸タイプ / D：Dカット軸タイプ / K：キー溝軸タイプ)。Gは減速機取付用、DとKはモータ単独使用時の出力軸になります。
(　 )には電圧/周波数記号が入ります。（アルファベット表記はサーマル保護方式になります。)
3相 380～440V（電圧/周波数記号 KとL）入力モータはインバータ駆動できません。巻線の絶縁が劣化し、モータ焼損の恐れがあります。
□には取付ける減速機のモデル・タイプ記号が入ります。
減速機付きの場合の許容出力軸トルクはお問合せください。

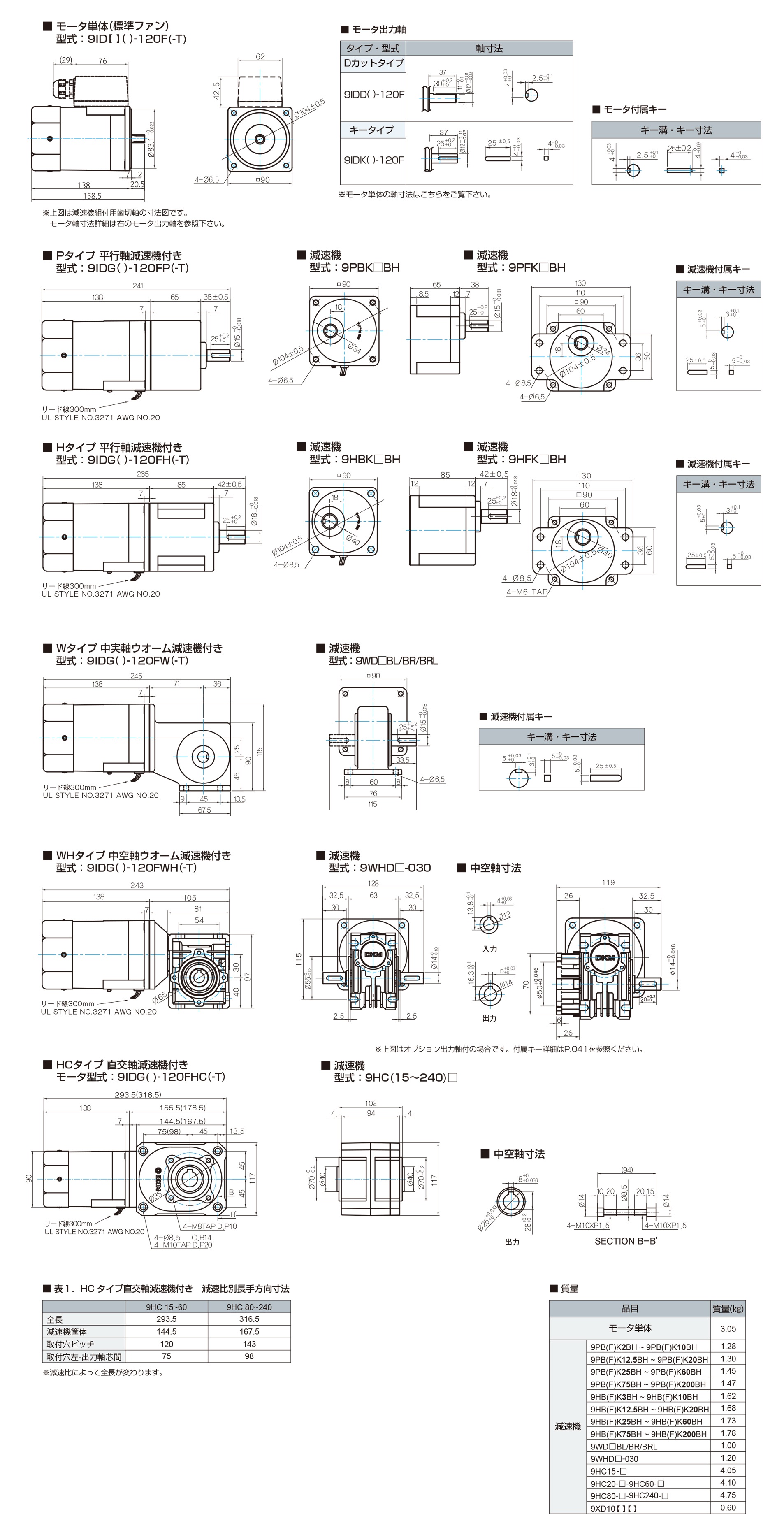

【寸法】

減速機付き図面は端子箱をスペース都合により省略していますが取付け可能です。

【減速機付き許容出力軸トルク】□90_120w

□90 120W 減速比別許容出力軸トルク表

インダクションモータ仕様					タイプ/減速比	2	3	3.6	5	6	7.5	9	10	12	12.5	15	18	20	25	30	36	40	50	60	75	80	90	100	120	150	160	180	200	225	240
サイズ	容量［W］	周波数［Hz］	回転数［r/min］	定格トルク［N・m］	タイプ/減速比	2	3	3.6	5	6	7.5	9	10	12	12.5	15	18	20	25	30	36	40	50	60	75	80	90	100	120	150	160	180	200	225	240
□90	120	60	1600	0.731	9PBK/9PFK	1.160	1.74	2.09	2.90	3.48	4.35	5.22	5.80		6.53	7.84	9.41	10.45	11.81	14.17	17.01	18.90	19.60	19.60	19.60		19.60	19.60	19.60	19.60		19.60	19.60
		50	1350	0.866	9PBK/9PFK	1.375	2.06	2.47	3.44	4.12	5.15	6.19	6.87		7.74	9.29	11.15	12.39	14.00	16.80	19.60	19.60	19.60	19.60	19.60		19.60	19.60	19.60	19.60		19.60	19.60
		50	1300	0.899	9PBK/9PFK	1.427	2.14	2.57	3.57	4.28	5.35	6.42	7.14		8.04	9.65	11.58	12.86	14.54	17.45	19.60	19.60	19.60	19.60	19.60		19.60	19.60	19.60	19.60		19.60	19.60
		50	1250	0.935	9PBK/9PFK	1.484	2.23	2.67	3.71	4.45	5.57	6.68	7.42		8.36	10.03	12.04	13.38	15.12	18.14	19.60	19.60	19.60	19.60	19.60		19.60	19.60	19.60	19.60		19.60	19.60
		60	1600	0.731	9HBK/9HFK		1.74	2.09	2.90	3.48	4.35	5.22	5.80		6.53	7.84	9.41	10.45	11.81	14.17	17.01	18.90	23.62	28.35	29.40		29.40	29.40	29.40	29.40		29.40	29.40
		50	1350	0.866	9HBK/9HFK		2.06	2.47	3.44	4.12	5.15	6.19	6.87		7.74	9.29	11.15	12.39	14.00	16.80	20.16	22.40	28.00	29.40	29.40		29.40	29.40	29.40	29.40		29.40	29.40
		50	1300	0.899	9HBK/9HFK		2.14	2.57	3.57	4.28	5.35	6.42	7.14		8.04	9.65	11.58	12.86	14.54	17.45	20.93	23.26	29.08	29.40	29.40		29.40	29.40	29.40	29.40		29.40	29.40
		50	1250	0.935	9HBK/9HFK		2.23	2.67	3.71	4.45	5.57	6.68	7.42		8.36	10.03	12.04	13.38	15.12	18.14	21.77	24.19	29.40	29.40	29.40		29.40	29.40	29.40	29.40		29.40	29.40
		60	1600	0.731	9WD								5.87	6.87		8.27	9.54		12.53	14.17	15.00		14.00	12.00
		50	1350	0.866	9WD								6.96	8.15		9.80	11.30		14.85	16.80	15.00		14.00	12.00
		50	1300	0.899	9WD								7.22	8.46		10.18	11.74		15.42	16.80	15.00		14.00	12.00
		50	1250	0.935	9WD								7.51	8.80		10.58	12.21		16.04	16.80	15.00		14.00	12.00
		60	1600	0.731	9WHD-030				2.49		3.61		4.64			6.53		8.25	9.45	11.00		13.52	15.46	16.00		13.00
		50	1350	0.866	9WHD-030				2.95		4.28		5.50			7.74		9.77	11.20	13.03		16.02	17.00	16.00		13.00
		50	1300	0.899	9WHD-030				3.07		4.44		5.71			8.04		10.15	11.63	13.53		16.64	17.00	16.00		13.00
		50	1250	0.935	9WHD-030				3.19		4.62		5.94			8.36		10.56	12.10	14.07		17.00	17.00	16.00		13.00
		60	1600	0.731	9HC											7.84		10.45	13.06	15.68		20.90	26.13	31.36		41.81		52.26	62.71		83.62		104.52	117.58	125.42
		50	1350	0.866	9HC											9.29		12.39	15.48	18.58		24.78	30.97	37.16		49.55		61.94	74.33		99.10		123.88	139.36	148.65
		50	1300	0.899	9HC											9.65		12.86	16.08	19.30		25.73	32.16	38.59		51.46		64.32	77.18		102.91		128.64	144.72	154.37
		50	1250	0.935	9HC											10.03		13.38	16.72	20.07		26.76	33.45	40.14		53.51		66.89	80.27		107.03		133.79	150.51	160.54

9HKB/HFKタイプは29.4 N・mでトルクは頭打ちとなります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度及び発熱などの制約によります。
9WDタイプは減速比 1/30でトルクは頭打ち・低減となります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度的制約及びウォームの滑りによる発熱などの制約によります。
所用トルク≦ 減速機許容出力軸トルクとなるようサイズ選定してください。
濃いグレー下地部の減速比では出力軸回転方向はモータと逆になります。

【モータ仕様】□90_150w

モータ仕様表

リード線タイプ	端子箱タイプ	容量 [W]	電圧 [V]	周波数 [Hz]	極数	定格 [分]	起動トルク [N･m]	回転数 [r/min.]	電流 [A]	定格トルク [N･m]	コンデンサ [μF/VAC]
9ID【】（3 or G）- 150□	9ID【】（3 or G）- 150□-T	150	3相220	50	4	連続	2.570	1300	0.94	1.124	－
			3相220	60			2.050	1550	0.84	0.943
			3相230	50			2.750	1300	1.02	1.124
			3相230	60			2.220	1550	0.89	0.943
9ID【】（4 or K）- 150□	9ID【】（4 or K）- 150□-T	150	3相380	50	4	連続	2.510	1300	0.53	1.124	－
			3相380	60			2.000	1550	0.48	0.943
			3相400	50			2.730	1300	0.57	1.124
			3相400	60			2.200	1550	0.50	0.943
9ID【】（5 or L）- 150□	9ID【】（5 or L）- 150□-T	150	3相415	50	4	連続	2.500	1300	0.51	1.124	－
			3相415	60			2.210	1550	0.45	0.943
			3相440	50			2.720	1300	0.55	1.124
			3相440	60			2.240	1550	0.48	0.943

【】にはモータ出力軸タイプ記号が入ります(G：歯切軸タイプ / D：Dカット軸タイプ / K：キー溝軸タイプ)。Gは減速機取付用、DとKはモータ単独使用時の出力軸になります。
(　 )には電圧/周波数記号が入ります。（アルファベット表記はサーマル保護方式になります。)
3相 380～440V（電圧/周波数記号 KとL）入力モータはインバータ駆動できません。巻線の絶縁が劣化し、モータ焼損の恐れがあります。
□には取付ける減速機のモデル・タイプ記号が入ります。
減速機付きの場合の許容出力軸トルクはお問合せください。

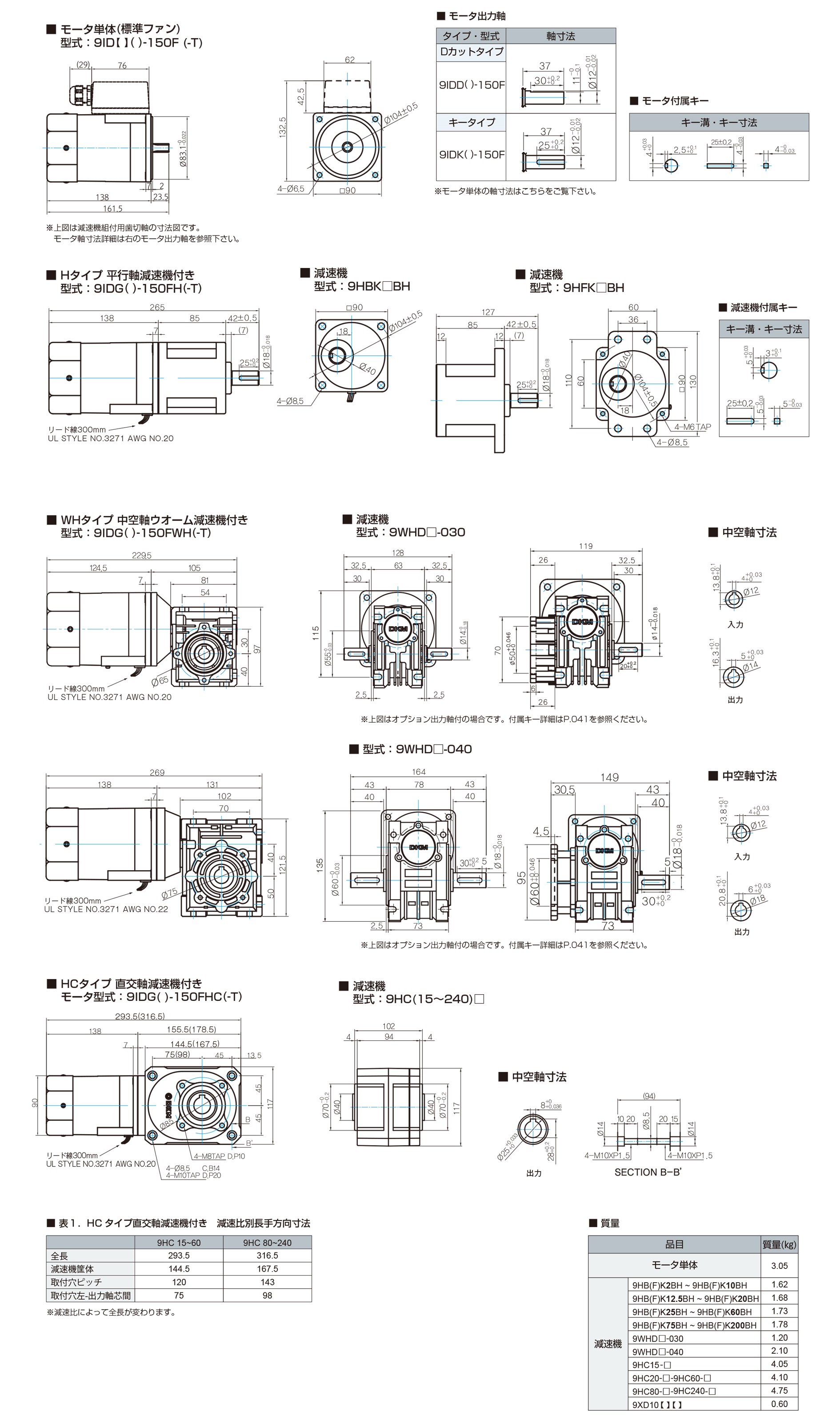

【寸法】

減速機付き図面は端子箱をスペース都合により省略していますが取付け可能です。

【減速機付き許容出力軸トルク】□90_150w

□90 150W 減速比別許容出力軸トルク表

インダクションモータ仕様					タイプ/減速比	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	80	90	100	120	150	160	180	200	225	240
サイズ	容量［W］	周波数［Hz］	回転数［r/min］	定格トルク［N・m］	タイプ/減速比	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	80	90	100	120	150	160	180	200	225	240
□90	150	60	1550	0.943	9HBK/9HFK	2.245	2.694	3.741	4.489	5.612	6.734	7.482	8.429	10.115	12.138	13.486	15.242	18.290	21.948	24.386	29.400	29.400	29.400		29.400	29.400	29.400	29.400		29.400	29.400
		50	1300	1.124	9HBK/9HFK	2.676	3.212	4.461	5.353	6.691	8.029	8.921	10.050	12.060	14.472	16.080	18.173	21.807	26.169	29.076	29.400	29.400	29.400		29.400	29.400	29.400	29.400		29.400	29.400
		60	1550	0.943	9HC									10.115		13.486	16.858	20.230		26.973	33.716	40.459		53.946		67.432	80.919		107.892		134.864	151.722	161.837
		50	1300	1.124	9HC									12.060		16.080	20.100	24.120		32.160	40.200	48.240		64.320		80.400	96.480		128.640		160.800	176.400	176.400
		60	1550	0.943	9WHD-030			3.215		4.656		5.986		8.424		10.641	12.193	14.188		17.440	17.000	16.000		13.000
		50	1300	1.124	9WHD-030			3.833		5.551		7.137		10.044		12.688	14.538	16.917		18.000	17.000	16.000		13.000
		60	1550	0.943	9WHD-040																22.539	25.273		28.910		26.460
		50	1300	1.124	9WHD-040																26.873	30.133		28.910		26.460

9HKB/HFKタイプは29.4 N・mでトルクは頭打ちとなります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度及び発熱などの制約によります。
9WHD-030タイプは減速比 1/40でトルクは頭打ち・低減となります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度的制約及びウォームの滑りによる発熱などの制約によります。
9WHD-040タイプは減速比 1/60でトルクは頭打ち・低減となります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度的制約及びウォームの滑りによる発熱などの制約によります。
所用トルク≦ 減速機許容出力軸トルクとなるようサイズ選定してください。
濃いグレー下地部の減速比では出力軸回転方向はモータと逆になります。

【モータ仕様】□90_180w

モータ仕様表

リード線タイプ	端子箱タイプ	容量 [W]	電圧 [V]	周波数 [Hz]	極数	定格 [分]	起動トルク [N･m]	回転数 [r/min.]	電流 [A]	定格トルク [N･m]	コンデンサ [μF/VAC]
9ID【】（1 or A）-180□	9ID【】（1 or A）- 180□-T	180	単相110	60	4	連続	0.740	1600	3.00	1.096	30.0 /250
9ID【】（2 or D）- 180□	9ID【】（2 or D）- 180□-T	180	単相220	60	4	連続	0.780	1600	1.50	1.096	8.0 /450
9ID【】E - 180□	9ID【】E - 180□-T	180	単相220	50	4	連続	0.810	1250	1.50	1.403	8.0 /450
9ID【】E - 180□	9ID【】E - 180□-T	180	単相240	50	4	連続	0.970	1300	1.60	1.349	8.0 /450

【】にはモータ出力軸タイプ記号が入ります(G：歯切軸タイプ / D：Dカット軸タイプ / K：キー溝軸タイプ)。Gは減速機取付用、DとKはモータ単独使用時の出力軸になります。
(　 )には電圧/周波数記号が入ります。（アルファベット表記はサーマル保護方式になります。)
□には取付ける減速機のモデル・タイプ記号が入ります。
減速機付きの場合の許容出力軸トルクはお問合せください。

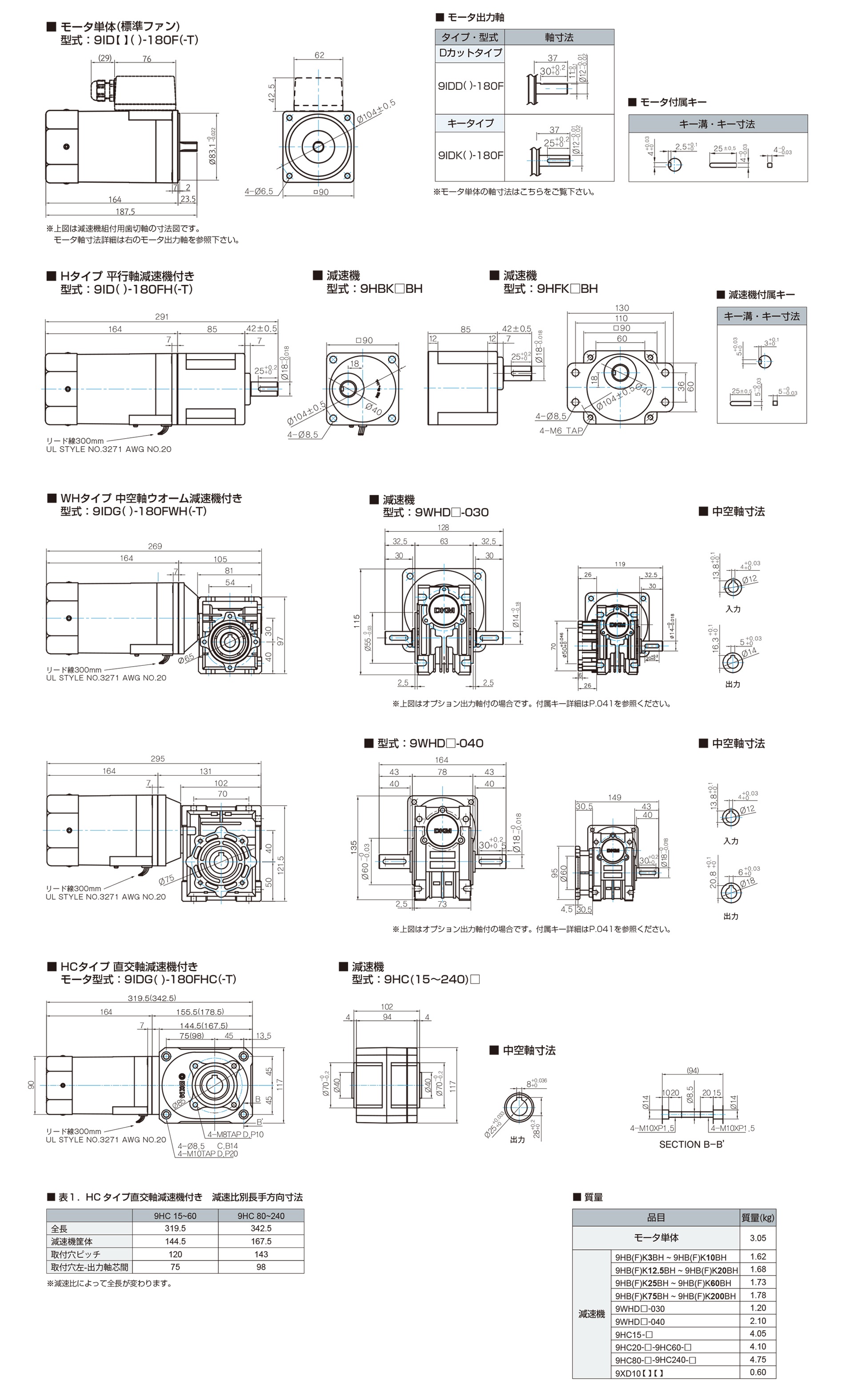

【寸法】

減速機付き図面は端子箱をスペース都合により省略していますが取付け可能です。

【減速機付き許容出力軸トルク】□90_180w

□90 180W 減速比別許容出力軸トルク表

インダクションモータ仕様					タイプ/減速比	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	80	90	100	120	150	160	180	200	225	240
サイズ	容量［W］	周波数［Hz］	回転数［r/min］	定格トルク［N・m］	タイプ/減速比	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	80	90	100	120	150	160	180	200	225	240
□90	180	60	1600	1.096	9HBK/9HFK	2.609	3.131	4.349	5.219	6.524	7.828	8.698	9.799	11.758	14.110	15.678	17.718	21.262	25.514	28.349	29.400	29.400	29.400		29.400	29.400	29.400	29.400		29.400	29.400
		50	1300	1.349	9HBK/9HFK	3.212	3.854	5.353	6.423	8.029	9.635	10.705	12.060	14.472	17.366	19.296	21.807	26.169	29.400	29.400	29.400	29.400	29.400		29.400	29.400	29.400	29.400		29.400	29.400
		50	1250	1.403	9HBK/9HFK	3.340	4.008	5.567	6.680	8.350	10.020	11.134	12.542	15.051	18.061	20.068	22.679	27.215	29.400	29.400	29.400	29.400	29.400		29.400	29.400	29.400	29.400		29.400	29.400
		60	1600	1.096	9HC									11.758		15.678	19.597	23.517		31.356	39.195	47.034		62.712		78.390	94.068		125.424		156.780	176.400	176.400
		50	1300	1.349	9HC									14.472		19.296	24.120	28.944		38.592	48.240	57.888		77.184		96.480	115.776		154.368		176.400	176.400	176.400
		50	1250	1.403	9HC									15.051		20.068	25.085	30.102		40.136	50.170	60.203		80.271		100.339	120.407		160.543		176.400	176.400	176.400
		60	1600	1.096	9WHD-030			3.737		5.412		6.958		9.793		12.371	14.175	16.494		18.000	17.000	16.000		13.000
		50	1300	1.349	9WHD-030			4.599		6.661		8.564		12.053		15.225	17.446	20.000		18.000	17.000	16.000		13.000
		50	1250	1.403	9WHD-030			4.783		6.928		8.907		12.536		15.834	18.000	20.000		18.000	17.000	16.000		13.000
		60	1600	1.096	9WHD-040																26.202	29.380		28.910		26.460
		50	1300	1.349	9WHD-040																32.248	32.340		28.910		26.460
		50	1250	1.403	9WHD-040																33.538	32.340		28.910		26.460

9HKB/HFKタイプは29.4 N・mでトルクは頭打ちとなります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度及び発熱などの制約によります。
9WHD-030タイプは減速比 1/30でトルクは頭打ち・低減となります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度的制約及びウォームの滑りによる発熱などの制約によります。
9WHD-040タイプは減速比 1/50をピークにトルクは低減となります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度的制約及びウォームの滑りによる発熱などの制約によります。
9HCタイプは176.4 N・mでトルクは頭打ちとなります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度及び発熱などの制約によります。
所用トルク≦ 減速機許容出力軸トルクとなるようサイズ選定してください。
濃いグレー下地部の減速比では出力軸回転方向はモータと逆になります。

【モータ仕様】□90_200w

モータ仕様表

リード線タイプ	端子箱タイプ	容量 [W]	電圧 [V]	周波数 [Hz]	極数	定格 [分]	起動トルク [N･m]	回転数 [r/min.]	電流 [A]	定格トルク [N･m]	コンデンサ [μF/VAC]
9ID【】（3 or G）- 200F□	9ID【】（3 or G）- 200F□-T	200	3相220	50	4	連続	2.050	1300	1.27	1.498	－
			3相220	60			3.010	1550	1.17	1.257
			3相230	50			3.970	1300	1.33	1.498
			3相230	60			3.260	1550	1.21	1.257
9ID【】（4 or K）- 200F□	9ID【】（4 or K）- 200F□-T	200	3相380	50	4	連続	3.970	1300	0.74	1.498	－
			3相380	60			3.110	1550	0.67	1.257
			3相400	50			4.120	1300	0.81	1.498
			3相400	60			3.510	1550	0.70	1.257
9ID【】（5 or L）- 200F□	9ID【】（5 or L）- 200F□-T	200	3相415	50	4	連続	3.840	1300	0.70	1.498	－
			3相415	60			3.110	1550	0.62	1.257
			3相440	50			4.200	1300	0.76	1.498
			3相440	60			3.460	1550	0.66	1.257

【】にはモータ出力軸タイプ記号が入ります(G：歯切軸タイプ / D：Dカット軸タイプ / K：キー溝軸タイプ)。Gは減速機取付用、DとKはモータ単独使用時の出力軸になります。
(　 )には電圧/周波数記号が入ります。（アルファベット表記はサーマル保護方式になります。)
3相 380～440V（電圧/周波数記号 KとL）入力モータはインバータ駆動できません。巻線の絶縁が劣化し、モータ焼損の恐れがあります。
□には取付ける減速機のモデル・タイプ記号が入ります。
減速機付きの場合の許容出力軸トルクはお問合せください。

【寸法】

減速機付き図面は端子箱をスペース都合により省略していますが取付け可能です。

【減速機付き許容出力軸トルク】□90_200w

□90 200W 減速比別許容出力軸トルク表

インダクションモータ仕様					タイプ/減速比	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	80	90	100	120	150	160	180	200	225	240
サイズ	容量［W］	周波数［Hz］	回転数［r/min］	定格トルク［N・m］	タイプ/減速比	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	80	90	100	120	150	160	180	200	225	240
□90	200w	60	1550	1.257	9HBK/9HFK	2.993	3.591	4.988	5.986	7.482	8.979	9.976	11.239	13.486	16.184	17.982	20.322	24.386	29.264	29.400	29.400	29.400	29.400		29.400	29.400	29.400	29.400		29.400	29.400
		50	1300	1.498	9HBK/9HFK	3.568	4.282	5.947	7.137	8.921	10.705	11.895	13.400	16.080	19.296	21.440	24.230	29.076	29.400	29.400	29.400	29.400	29.400		29.400	29.400	29.400	29.400		29.400	29.400
		60	1550	1.257	9HC									13.486		17.982	22.477	26.973		35.964	44.955	53.946		71.928		89.910	107.892		143.855		176.400	176.400	176.400
		50	1300	1.498	9HC									16.080		21.440	26.800	32.160		42.880	53.600	64.320		85.760		107.200	128.640		171.520		176.400	176.400	176.400
		60	1550	1.257	9WHD-030			4.286		6.207		7.981		11.233		14.188	16.258	18.918		18.000	17.000	16.000		13.000
		50	1300	1.498	9WHD-030			5.110		7.401		9.516		13.393		16.917	18.000	20.000		18.000	17.000	16.000		13.000
		60	1550	1.257	9WHD-040																30.052	32.34		28.910		26.460
		50	1300	1.498	9WHD-040																34.300	32.340		28.910		26.460

9HKB/HFKタイプは29.4 N・mでトルクは頭打ちとなります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度及び発熱などの制約によります。
9WHD-030タイプは減速比 1/30でトルクは頭打ち・低減となります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度的制約及びウォームの滑りによる発熱などの制約によります。
9WHD-040タイプは減速比 1/50をピークにトルクは低減となります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度的制約及びウォームの滑りによる発熱などの制約によります。
9HCタイプは176.4 N・mでトルクは頭打ちとなります（赤字表記）。これは歯車・軸・キー溝・軸受・筐体などの強度及び発熱などの制約によります。
所用トルク≦ 減速機許容出力軸トルクとなるようサイズ選定してください。
濃いグレー下地部の減速比では出力軸回転方向はモータと逆になります。

三木プーリのDKMモータ □90仕様インダクションモータご注文時の型式構成説明図

【モータ仕様】□90_40w

【 寸法 】

【 減速機付き許容出力軸トルク 】□90_40w

【 モータ仕様 】□90_60w

【 寸法 】

【 減速機付き許容出力軸トルク 】□90_60w

【 モータ仕様 】□90_90w

【 寸法 】

【 減速機付き許容出力軸トルク 】□90_90w

【 モータ仕様 】□90_120w

【 寸法 】

【 減速機付き許容出力軸トルク 】□90_120w

【 モータ仕様 】□90_150w

【 寸法 】

【 減速機付き許容出力軸トルク 】□90_150w

【 モータ仕様 】□90_180w

【 寸法 】

【 減速機付き許容出力軸トルク 】□90_180w

【 モータ仕様 】□90_200w

【 寸法 】

【 減速機付き許容出力軸トルク 】□90_200w

【寸法】

【減速機付き許容出力軸トルク】□90_40w

【モータ仕様】□90_60w

【寸法】

【減速機付き許容出力軸トルク】□90_60w

【モータ仕様】□90_90w

【寸法】

【減速機付き許容出力軸トルク】□90_90w

【モータ仕様】□90_120w

【寸法】

【減速機付き許容出力軸トルク】□90_120w

【モータ仕様】□90_150w

【寸法】

【減速機付き許容出力軸トルク】□90_150w

【モータ仕様】□90_180w

【寸法】

【減速機付き許容出力軸トルク】□90_180w

【モータ仕様】□90_200w

【寸法】

【減速機付き許容出力軸トルク】□90_200w
