TMLCB2モデル

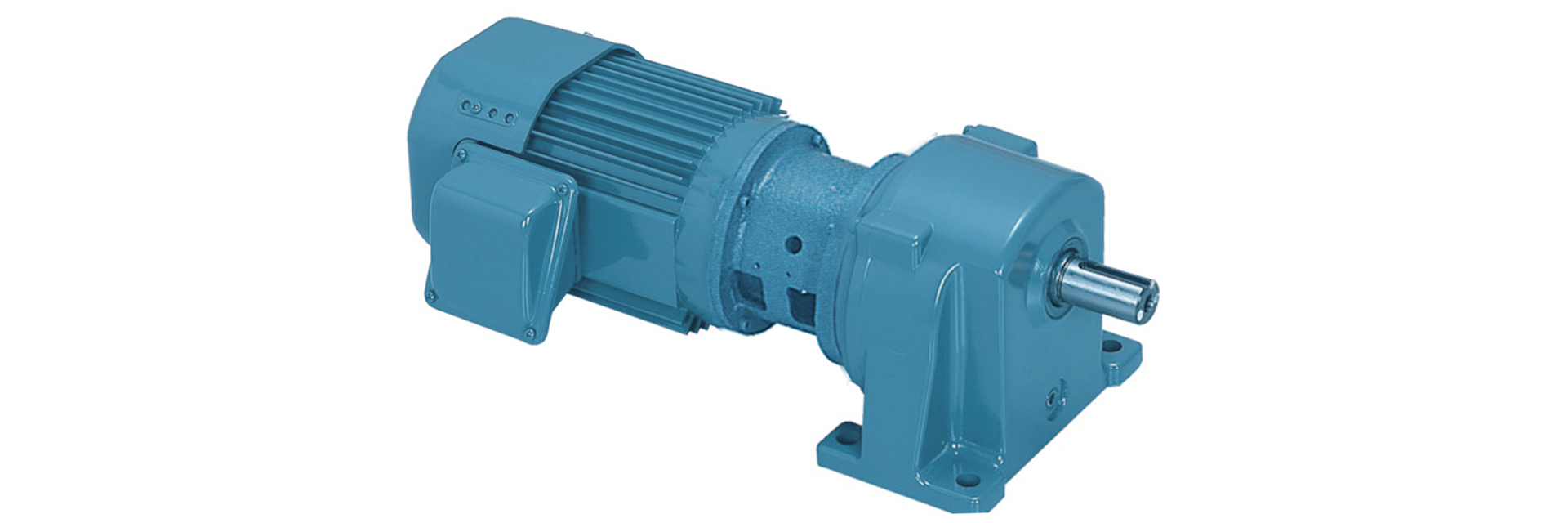

三木プーリのTMLCB2タイプ クラッチブレーキ付き中実軸ギヤードモータ製品画像（動力切替制御・高機能駆動・産業用）
電磁クラッチ・電磁ブレーキユニットを搭載した、モータ出力0.2kW～0.74kW（4極）の脚取り付け形の平行軸ギヤードモータです。最適設計によるケーシングの強度向上、内部ギヤの独自加工技術による強度と静粛性の両立、モータのアルミフレーム採用による軽量化など、さまざまな工夫を施しています。

【仕様1】

型式 モータ出力[kW] 減速比呼び 減速段数 実減速比 出力軸回転速度[min-1] 出力軸許容トルク[N・m] 出力軸許容O.H.L. [N] 質量[kg] 価格[円]
50Hz 60Hz 50Hz 60Hz
SG-P1-TMLCB2-02-5 0.2 1/5 2 1/5.167 290.3 348.4 5.9 4.9 588 9.8 154,800
SG-P1-TMLCB2-02-10 0.2 1/10 2 1/10.000 150.0 180.0 11.5 9.6 980 9.8 154,800
SG-P1-TMLCB2-02-15 0.2 1/15 2 1/15.000 100.0 120.0 17.2 14.4 1078 9.8 154,800
SG-P1-TMLCB2-02-20 0.2 1/20 2 1/19.231 78.0 93.6 22.1 18.4 1176 9.8 154,800
SG-P1-TMLCB2-02-25 0.2 1/25 2 1/24.091 62.3 74.7 27.7 23.1 1274 9.8 154,800
SG-P1-TMLCB2-02-30 0.2 1/30 2 1/30.000 50.0 60.0 34.5 28.7 1666 9.8 157,800
SG-P1-TMLCB2-02-40 0.2 1/40 3 1/40.692 36.9 44.2 44.4 37.0 1862 10.9 160,600
SG-P1-TMLCB2-02-50 0.2 1/50 3 1/49.594 30.2 36.3 54.1 45.1 1960 10.9 160,600
SG-P1-TMLCB2-02-60 0.2 1/60 3 1/59.585 25.2 30.2 65.0 54.2 2156 10.9 168,900
SG-P1-TMLCB2-02-80 0.2 1/80 3 1/79.535 18.9 22.6 86.8 72.3 2450 10.9 168,900
SG-P1-TMLCB2-02-100 0.2 1/100 3 1/98.828 15.2 18.2 107.8 89.9 3038 14.1 178,700
SG-P1-TMLCB2-02-120 0.2 1/120 3 1/117.857 12.7 15.3 128.6 107.2 3332 14.1 178,700
SG-P1-TMLCB2-02-160 0.2 1/160 3 1/159.375 9.4 11.3 173.9 144.9 3430 14.1 189,800
SG-P1-TMLCB2-02-200 0.2 1/200 3 1/198.611 7.6 9.1 216.7 180.6 3430 14.1 189,800
SG-P1-TMLCB2-04-5 0.4 1/5 2 1/5.067 296.0 355.2 11.6 9.7 882 12.1 171,400
SG-P1-TMLCB2-04-10 0.4 1/10 2 1/10.000 150.0 180.0 23.0 19.1 1176 12.1 171,400
SG-P1-TMLCB2-04-15 0.4 1/15 2 1/15.938 94.1 112.9 36.6 30.5 1372 12.1 171,400
SG-P1-TMLCB2-04-20 0.4 1/20 2 1/20.400 73.5 88.2 46.9 39.1 1470 12.1 171,400
SG-P1-TMLCB2-04-25 0.4 1/25 2 1/23.139 64.8 77.8 53.2 44.3 1666 12.1 171,400
SG-P1-TMLCB2-04-30 0.4 1/30 3 1/30.046 49.9 59.9 65.6 54.6 2548 14.2 174,300
SG-P1-TMLCB2-04-40 0.4 1/40 3 1/39.910 37.6 45.1 87.1 72.6 2842 14.2 177,100
SG-P1-TMLCB2-04-50 0.4 1/50 3 1/51.231 29.3 35.1 111.8 93.2 3130 14.2 177,100
SG-P1-TMLCB2-04-60 0.4 1/60 3 1/58.154 25.8 31.0 126.9 105.8 3430 14.2 185,500
SG-P1-TMLCB2-04-80 0.4 1/80 3 1/79.477 18.9 22.6 173.4 144.5 3430 14.2 185,500
SG-P1-TMLCB2-04-100 0.4 1/100 3 1/102.640 14.6 17.5 224.0 186.7 4900 19.7 195,300
SG-P1-TMLCB2-04-120 0.4 1/120 3 1/121.275 12.4 14.8 264.7 220.6 5880 19.7 195,300
SG-P1-TMLCB2-04-160 0.4 1/160 3 1/160.875 9.3 11.2 351.1 292.6 5880 19.7 209,300
SG-P1-TMLCB2-04-200 0.4 1/200 3 1/200.475 7.5 9.0 437.5 364.6 5880 19.7 209,300
SG-P1-TMLCB2-07-5 0.74 1/5 2 1/4.952 302.9 363.5 21.3 17.8 1274 20.3 230,800
SG-P1-TMLCB2-07-10 0.74 1/10 2 1/10.111 148.4 178.0 43.6 36.3 1764 20.3 230,800
SG-P1-TMLCB2-07-15 0.74 1/15 2 1/15.333 97.8 117.4 66.0 55.0 2156 20.3 230,800
SG-P1-TMLCB2-07-20 0.74 1/20 2 1/19.303 77.7 93.2 83.1 69.3 2352 20.3 230,800
SG-P1-TMLCB2-07-25 0.74 1/25 2 1/24.074 62.3 74.8 103.7 86.4 2450 20.3 230,800
SG-P1-TMLCB2-07-30 0.74 1/30 3 1/30.058 49.9 59.9 123.0 102.5 4018 25.0 234,900
SG-P1-TMLCB2-07-40 0.74 1/40 3 1/40.578 37.0 44.4 166.0 138.4 4214 25.0 237,900
SG-P1-TMLCB2-07-50 0.74 1/50 3 1/49.861 30.1 36.1 204.0 170.0 4606 25.0 237,900
SG-P1-TMLCB2-07-60 0.74 1/60 3 1/60.116 25.0 29.9 246.0 205.0 5488 25.0 250,500
SG-P1-TMLCB2-07-80 0.74 1/80 3 1/78.150 19.2 23.0 319.8 266.5 5880 25.0 250,500
SG-P1-TMLCB2-07-100 0.74 1/100 3 1/99.181 15.1 18.1 405.8 338.2 6660 42.8 268,600
SG-P1-TMLCB2-07-120 0.74 1/120 3 1/122.222 12.3 14.7 500.1 416.8 6860 42.8 268,600
SG-P1-TMLCB2-07-160 0.74 1/160 3 1/161.368 9.3 11.2 660.3 550.3 6950 42.8 282,600
SG-P1-TMLCB2-07-200 0.74 1/200 3 1/197.172 7.6 9.1 806.8 672.3 7050 42.8 282,600

【仕様2】

型式 モータ モータ モータ モータ モータ モータ クラッチ・ブレーキ　（励磁作動形） クラッチ・ブレーキ　（励磁作動形） クラッチ・ブレーキ　（励磁作動形） クラッチ・ブレーキ　（励磁作動形） クラッチ・ブレーキ　（励磁作動形） クラッチ・ブレーキ　（励磁作動形） クラッチ・ブレーキ　（励磁作動形）
型式 モータ出力[kW] 極数 電源　電圧[V]/周波数[Hz] 保護冷却方式 耐熱クラス 効率クラス 部 動摩擦トルク[N・m] 定格電圧[V] 消費電力[W] 電流（於20℃）[A] 総摩擦仕事[J] 許容仕事量[J/min]
SG-P1-TMLCB2-02 0.2 4極 三相　200/50・60　220/60 全閉自冷 E IE1 クラッチ 3.5 DC 90±10％ 11 0.12 7.2×107 2450
SG-P1-TMLCB2-02 0.2 4極 三相　200/50・60　220/60 全閉自冷 E IE1 ブレーキ 2.0 DC 90±10％ 11 0.12 7.2×107 2450
SG-P1-TMLCB2-04 0.4 4極 三相　200/50・60　220/60 全閉外扇 E IE1 クラッチ 7.0 DC 90±10％ 15 0.17 12×107 3430
SG-P1-TMLCB2-04 0.4 4極 三相　200/50・60　220/60 全閉外扇 E IE1 ブレーキ 3.5 DC 90±10％ 11 0.12 7.2×107 2450
SG-P1-TMLCB2-07 0.74 4極 三相　200/50・60　220/60 全閉外扇 E IE1 クラッチ 14.0 DC 90±10％ 20 0.22 26×107 4410
SG-P1-TMLCB2-07 0.74 4極 三相　200/50・60　220/60 全閉外扇 E IE1 ブレーキ 7.0 DC 90±10％ 15 0.17 12×107 3430

【寸法】

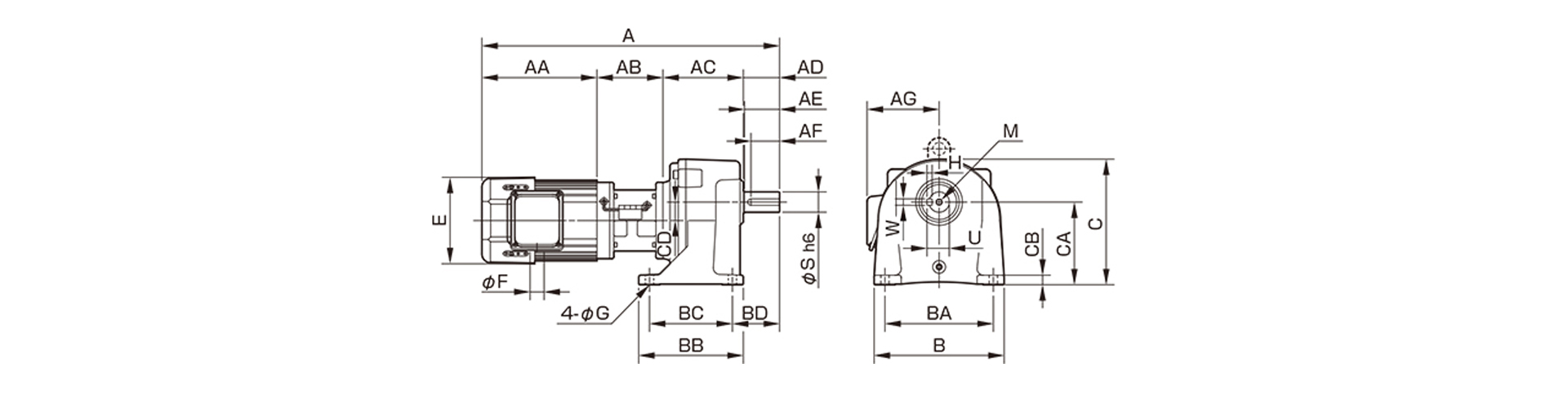

三木プーリのクラッチブレーキ付き中実軸ギヤードモータTMLCB2モデル寸法図 外形寸法および取付寸法を示す寸法図
単位[mm]
型式 減速
比率		 A AA AB AC AD AE AF AG B BA BB BC BD C CA CB CD E F G M呼び S U W H
SG-P1-
TMLCB2-02		 1/5～1/30 356 140.5 98.5 85 32 30 24 113 134 110 66 40 45 132.5 85 10 16 118 22 9 M6x1
深15		 18 20.5 6 6
SG-P1-
TMLCB2-02		 1/40～1/80 383 140.5 98.5 102 42 40 30 113 156 130 90 65 55 137 90 12 20 118 22 11 M6x1
深15		 22 24.5 6 6
SG-P1-
TMLCB2-02		 1/100～1/200 394 140.5 98.5 108 47 45 36 113 174 140 120 90 62 166 110 15 25 118 22 11 M8x1.25
深20		 28 31 8 7
SG-P1-
TMLCB2-04		 1/5～1/25 428 180.5 103.5 102 42 40 30 113 156 130 90 65 55 138 90 12 20 136 22 11 M6x1
深15		 22 24.5 6 6
SG-P1-
TMLCB2-04		 1/30～1/80 439 180.5 103.5 108 47 45 36 113 174 140 120 90 62 166 110 15 25 136 22 11 M8x1.25
深20		 28 31 8 7
SG-P1-
TMLCB2-04		 1/100～1/200 467 180.5 103.5 126 57 55 45 113 204 170 164 130 74 197.5 130 15 29 136 22 13 M10x1.5
深さ25		 32 35 10 8
SG-P1-
TMLCB2-07		 1/5～1/25 483 199 122 115 47 45 36 132 174 140 120 90 62 166 110 15 25 158 22 11 M8x1.25
深20		 28 31 8 7
SG-P1-
TMLCB2-07		 1/30～1/80 511 199 122 133 57 55 45 132 204 170 164 130 74 197.5 130 15 29 158 22 13 M10x1.5
深さ25		 32 35 10 8
SG-P1-
TMLCB2-07		 1/100～1/200 575 199 122 169 85 82 70 132 256 210 196 150 108 235 155 20 35 158 22 15 M10x1.5
深さ25		 42 45 12 8

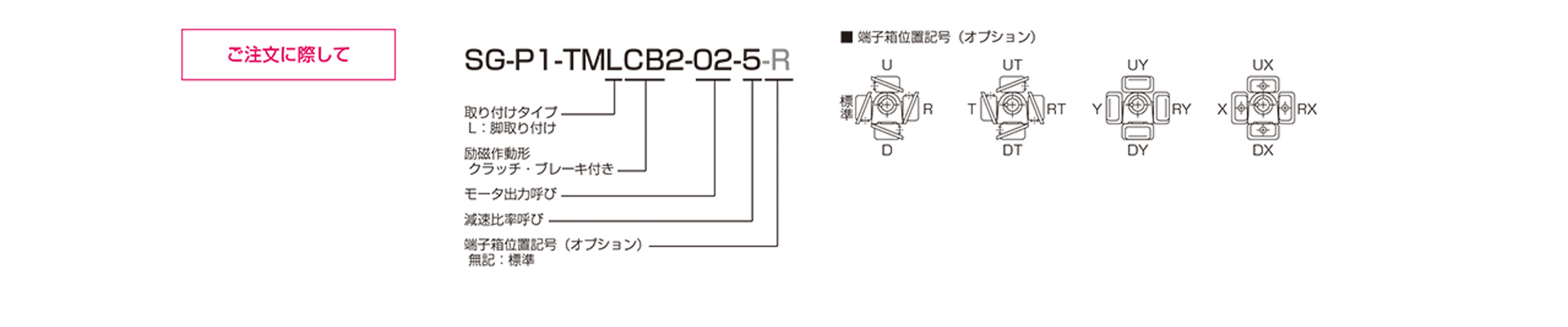

三木プーリのTMLCB2モデル クラッチブレーキ付き中実軸ギヤードモータ ご注文時の型式構成説明図
