カスタマイズ製品要望でスペース内に部品が収納でき、 コンパクトなモータローラが実現！
株式会社新井製作所
プレス事業、ダイキャスト事業、モータ事業、ローラ事業の4つの事業を展開する新井製作所。 創業から70年以上の実績を持ち、近年では、 2018 超モノづくり部品大賞 「機械・ロボット部品賞」受賞(2018)や「第8回 渋沢栄一ビジネス大賞 テクノロジー部門 大賞」受賞(2019年)など日本のモノづくりに寄与する卓越した製品を提供する企業として注目されている。
〉課題
スペース内に部品を上手く収納できない
〉目的
搬送物を自動で送ることができるコンパクトな駆動源をつくりたい
〉効果
スペース内に部品が上手く収納でき、搬送物の位置決めや慣性防止が実現！
精度を保ちながら、コンパクトな製品をつくりたい
【モータローラとは？】
モーターと減速機（減速ギア）を内蔵したローラのこと。
モータローラは、段ボール箱などの搬送に用いられるローターコンベアの駆動源として使われる。
駆動源（モータと減速機（減速ギア））が内蔵されているため、力を与えないと回らないフリーローラと比べて自動で回すことが可能。
さらに、モータローラのON/OFFで搬送物の流れを制御することができる。
説明のように、モータローラはモータと減速機を内蔵しているため、搬送物の位置決めや、慣性防止が必要な際にブレーキをかけることが求められています。
そのため、モータローラ内にブレーキを内蔵するためのスペースを確保する必要がありました。
新井製作所のウエストンローラー
性能を良くしたい反面、部品の収納に課題
ブレーキを収納するスペースが確保できず、悩んでいました
ブレーキなしのモータローラは、あるタイミングで停止させた場合、慣性で搬送物が送られてしまい、決められた位置で搬送物を停止させることができません。
一方で、決められた位置に搬送物を停止させるには、ブレーキが必要です。ブレーキを搭載するためには、モータローラにブレーキを内蔵する必要があります。
そのため、コンパクトなブレーキで、なおかつブレーキ用の整流器もローラ内に収めることが求められていました。
限られたスペースに収まるようにブレーキをカスタマイズ！

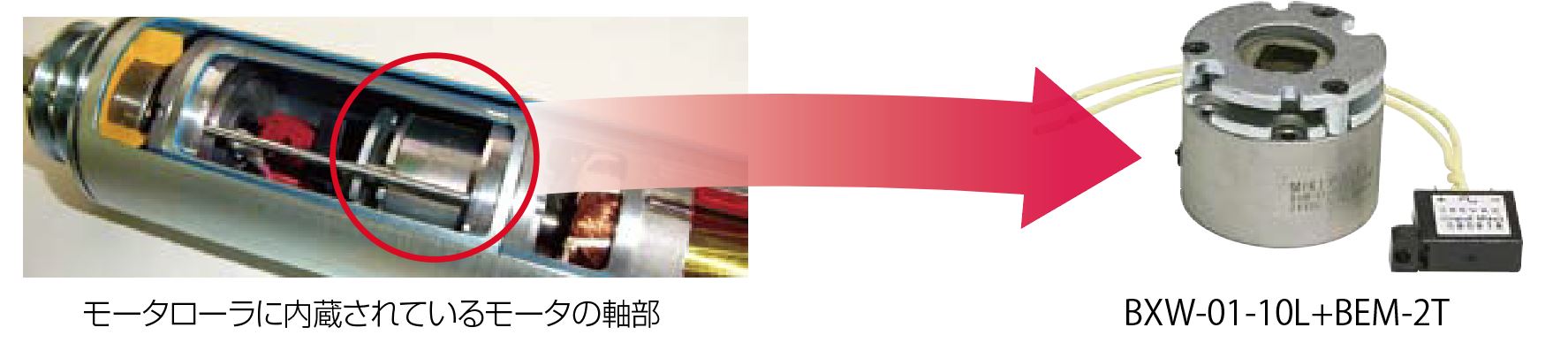

三木プーリの小型無励磁作動形ブレーキに出会い、小径でコンパクト設計されている「BXW(無励磁作動形ブレーキ)」を採用しました。
モータローラ内にブレーキを収納するため、ブレーキ用の整流器を三木プーリにてブレーキに接続して納入してもらうという、当社専用のカスタマイズを実現してくれました。
結果、ブレーキとブレーキ用の整流器をローラ内にスマートに収めることができました。
