DSR・DSCRモデル

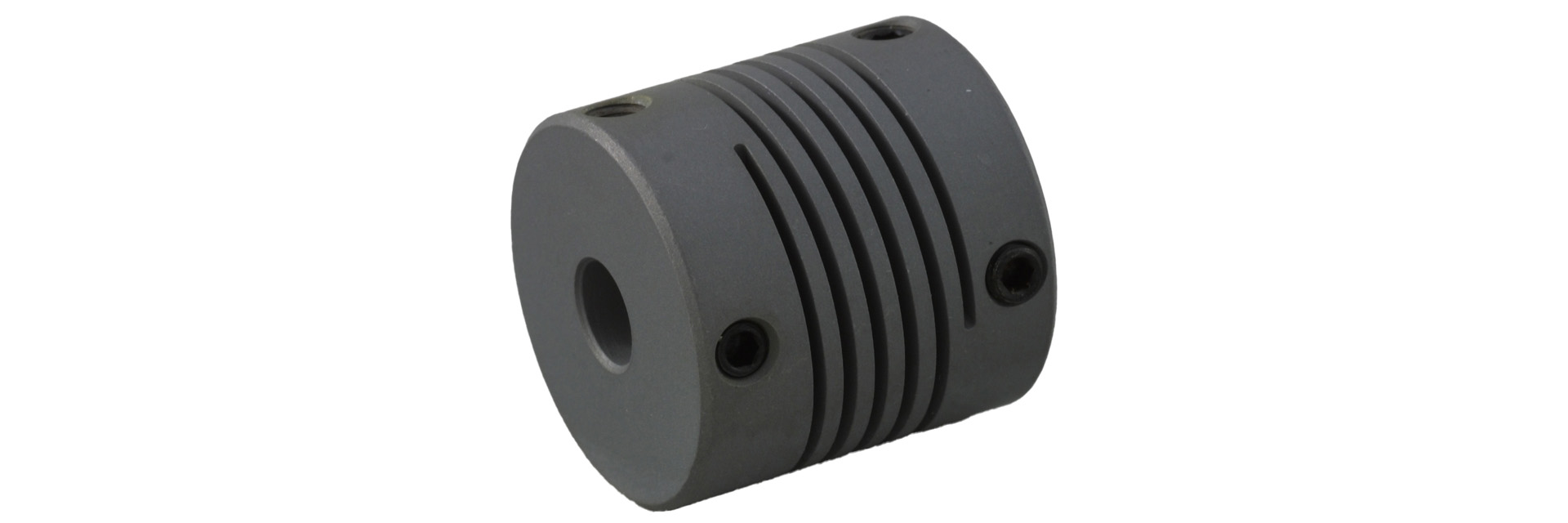

三木プーリのヘリカル DSRモデルタイプ／DSCRモデルタイプ コイルばね・スリットカップリング製品画像（高精度軸継手・衝撃吸収・産業用伝動機器）
カタログ ダウンロード
会員限定 3D CADダウンロード
取扱説明書 ダウンロード
スプリング構造の弾性を利用した金属性のカップリングで、円柱にらせん状のスリット加工を施すことでスプリング特性を持たせているため、フレキシブル性が高く、偏心、偏角といった大きな軸心違いを吸収することが可能です。スリットを二条とした一体構造で、一条スリットと比べ剛性が大幅にアップしています。

【仕様】止ねじタイプ

型式 トルク 許容誤差 最高回転速度［min－1］ ねじりばね定数［N・m/rad］ 慣性モーメント［kg ･m2］ 質量［kg］ 価格［円］ 購入
常用［N ･m］ 最大［N ･m］ 偏心［mm］ 偏角［°］ 軸方向［mm］
DSR-075 0.8 1.6 0.15 3 ± 0.15 25000 26.0 7.00 × 10−7 0.012 9,860 購入
DSR-100 1.8 3.6 0.15 3 ± 0.15 25000 50.3 2.87 × 10−6 0.030 12,710 購入
DSR-112 2.7 5.4 0.15 3 ± 0.15 25000 70.7 5.16 × 10−6 0.037 13,500 購入
DSR-150 6.3 12.6 0.15 3 ± 0.15 25000 204.6 2.20 × 10−5 0.082 28,780 購入
DSR-200 19.5 39.0 0.15 3 ± 0.15 25000 784.9 9.38 × 10−5 0.200 31,110 購入
  • 正逆回転使用時は、常用トルク値が1/2になります。
  • 最高回転速度は動バランスを考慮しておりません。
  • 慣性モーメントおよび質量は、最大穴径時の値となります。

【寸法】止ねじタイプ

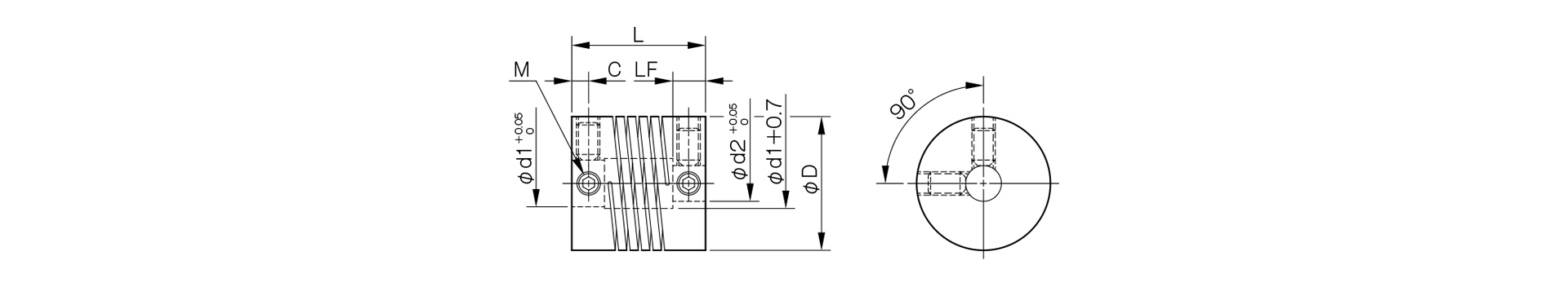

三木プーリのヘリカルDSRモデルコイルばね・スリットカップリング寸法図 外形寸法および主要部寸法を示す寸法図
単位 [mm]
型式 最大穴径 D L LF C M 締め付けトルク［N・m］ CADファイルNo.
DSR-075 6.35 19.1 19.1 4.6 2.4 M3 0.7 DSR1
DSR-100 10 25.4 25.4 6.6 3.8 M5 3.6 DSR2
DSR-112 12.7 28.6 28.6 7 3.6 M5 3.6 DSR3
DSR-150 15 38.1 38.1 10 5 M6 6.0 DSR4
DSR-200 19 50.8 50.8 13.6 7 M6 6.0 DSR5

【標準穴径】

型式 標準穴径［mm］
d1 4 5 5 6 6 6 6.35 6.35 6.35 7 8 8 8 9.5 9.525 9.525 10 10 10 10 11 11 12 12 12 12 14 14 14 15 16 16
d2 4 4 5 4 5 6 5 6 6.35 7 6 6.35 8 8 8 9.525 8 9.5 9.525 10 10 11 9.5 10 11 12 10 12 14 15 14 16
DSR-075 ● ● ● ● ● ● ● ● ●
DSR-100 ● ● ● ● ● ● ● ● ● ● ● ● ●
DSR-112 ● ● ● ● ● ● ● ● ● ● ● ● ●
DSR-150 ● ● ● ● ● ● ● ●
DSR-200 ● ● ● ● ●
三木プーリのヘリカル DSRモデル コイルばね・スリットカップリング ご注文時の型式構成説明図

【仕様】クランプ締結タイプ

型式 トルク 許容誤差 最高回転速度［min^-1］ ねじりばね定数［N・m/rad］ 慣性モーメント［kg ･m2］ 質量［kg］ 価格［円］ 購入
常用［N ･m］ 最大［N ･m］ 偏心［mm］ 偏角［°］ 軸方向［mm］
DSCR-075 0.8 1.6 0.15 3 ± 0.15 10000 26.0 8.39×10−7 0.014 16,070 購入
DSCR-100 1.8 3.6 0.15 3 ± 0.15 10000 50.3 3.60×10−6 0.036 17,370 購入
DSCR-112 2.7 5.4 0.15 3 ± 0.15 10000 70.7 6.87×10−6 0.050 18,420 購入
DSCR-150 6.3 12.6 0.15 3 ± 0.15 10000 204.6 2.39×10−5 0.091 29,290 購入
DSCR-200 19.5 39.0 0.15 3 ± 0.15 10000 784.9 9.38×10−5 0.200 34,760 購入
  • 正逆回転使用時は、常用トルク値が1/2になります。
  • 最高回転速度は動バランスを考慮しておりません。
  • 慣性モーメントおよび質量は、最大穴径時の値となります。

【寸法】クランプ締結タイプ

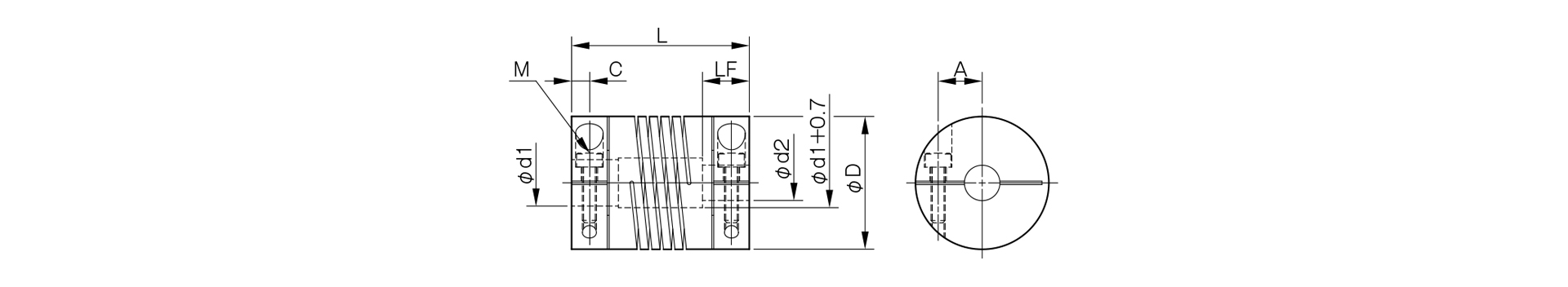

三木プーリのヘリカルDSCRモデルコイルばね・スリットカップリング寸法図 外形寸法および主要部寸法を示す寸法図
単位 [mm]
型式 最大穴径 D L LF A C M 締め付けトルク［N・m］ CADファイルNo.
DSCR-075 6.35 19.1 22.9 6.4 5.6 3.1 M2.5 1.0 DSCR1
DSCR-100 10 25.4 31.8 7.9 7.9 3.8 M3 1.5 DSCR2
DSCR-112 12.7 28.6 38.1 11.4 9.5 3.8 M3 1.5 DSCR3
DSCR-150 15 38.1 41.3 12 11.6 5.9 M5 7.0 DSCR4
DSCR-200 19 50.8 50.8 13.6 16.7 6.7 M6 11.7 DSCR5
  • 相手取り付け軸の寸法許容差はh7級となります。

【標準穴径】

型式 標準穴径［mm］
d1 4 5 5 6 6 6 6.35 6.35 6.35 7 8 8 8 9.5 9.525 9.525 10 10 10 10 11 11 12 12 12 12 14 14 14 15 16 16
d2 4 4 5 4 5 6 5 6 6.35 7 6 6.35 8 8 8 9.525 8 9.5 9.525 10 10 11 9.5 10 11 12 10 12 14 15 14 16
DSCR-075 ● ● ● ● ● ● ● ● ●
DSCR-100 ● ● ● ● ● ● ● ● ● ● ● ● ●
DSCR-112 ● ● ● ● ● ● ● ● ● ● ● ● ●
DSCR-150 ● ● ● ● ● ● ● ●
DSCR-200 ● ● ● ● ●

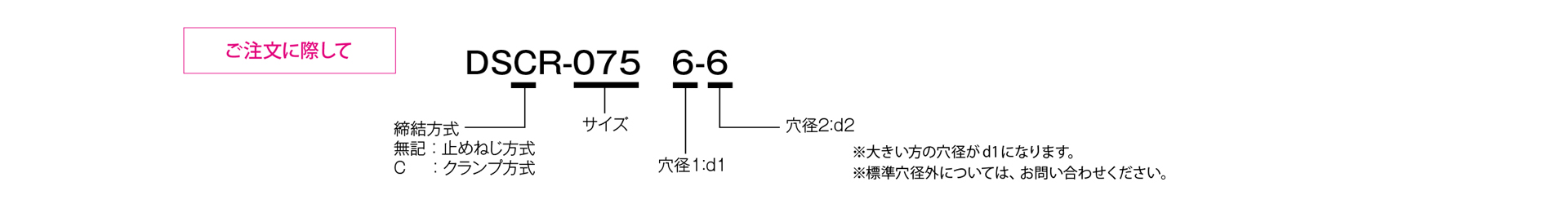

三木プーリのヘリカル DSCRモデル コイルばね・スリットカップリング ご注文時の型式構成説明図
